WAVEFORM GENERATORNEW

XDG2000

XDG2000シリーズ 任意波形・ファンクション・ジェネレータ

XDG2000シリーズ 任意波形・ファンクション・ジェネレータ
  • 最高周波数：35 MHz, 60 MHz, 80 MHz, 100 MHz
  • 2チャンネル
  • サンプルレート：500 MSa/s
  • 周波数分解能：1 μHz
  • 分解能：14ビット
T&Mallで購入デモ機貸出

特長

  • 最高周波数：35 MHz, 60 MHz, 80 MHz, 100 MHz
  • 2チャンネル
  • サンプルレート：500 MSa/s
  • 周波数分解能：1 μHz
  • 分解能：14ビット
  • 任意波形長：10M
  • 6種の基本波形と150種のビルトイン波形
  • 変調機能：AM, FM, PM, PWM, FSK, 3FSK, 4FSK, PSK, OSK, ASK, BPSK
  • スイープ機能
  • バースト機能
  • 周波数カウンタ
  • インターフェース：USBホスト, USBデバイス, LAN
  • SCPIコマンドをサポート
  • 7インチ 800x480ピクセル

ラインナップ

モデル製品名税込価格（円）
XDG2035XDG2000シリーズ 任意波形・ファンクション・ジェネレータ 35MHz、2ch¥72,600
XDG2060XDG2000シリーズ 任意波形・ファンクション・ジェネレータ 60MHz、2ch¥97,900
XDG2080XDG2000シリーズ 任意波形・ファンクション・ジェネレータ 80MHz、2ch¥110,000
XDG2100XDG2000シリーズ 任意波形・ファンクション・ジェネレータ 100MHz、2ch¥119,900

製品詳細

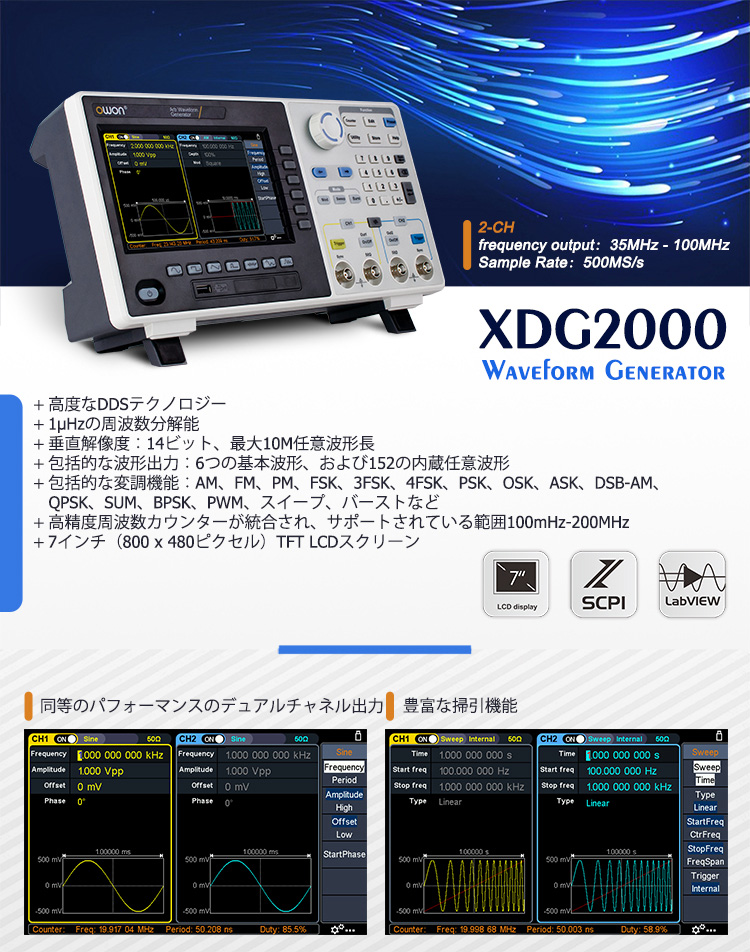

XDG2000シリーズ 2チャンネル 任意波形ファンクション・ジェネレータ

■同等のパフォーマンスのデュアルチャネル出力

・同等のパフォーマンスのデュアルチャネル出力

■スイープ機能

豊富なスイープ機能

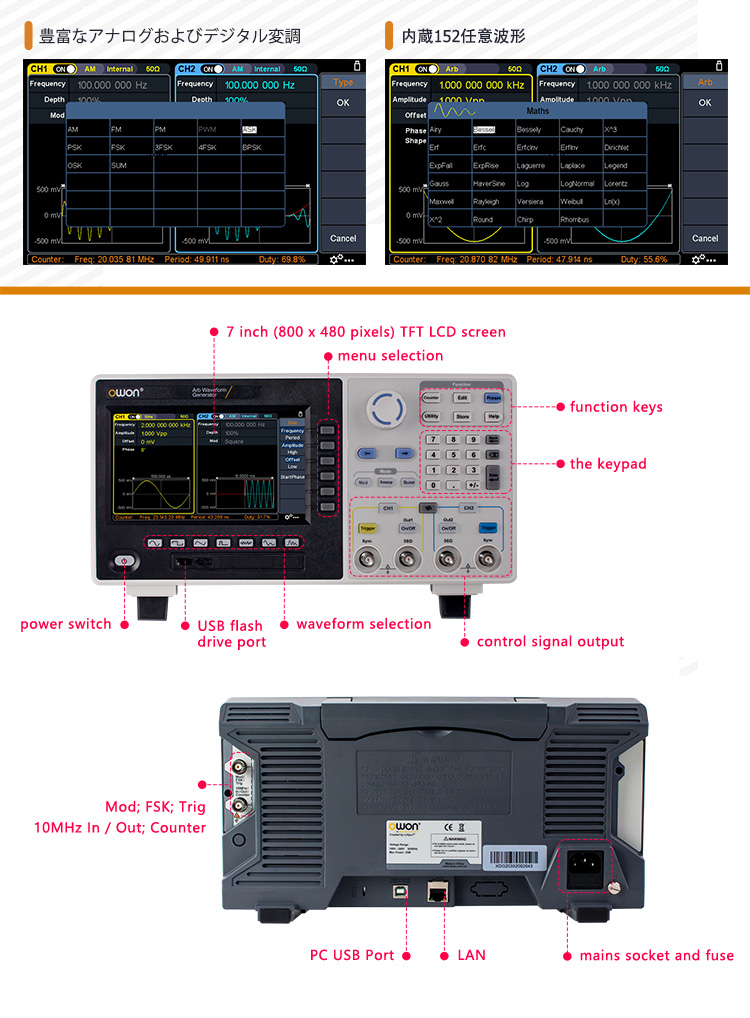

■豊富なアナログおよびデジタル変調

変調機能：AM, FM, PM, PWM, FSK,4FSK, PSK, OSK, ASK, BPSKなど

■150種類以上の内蔵波形

6種の基本波形と150種のビルトイン波形

仕様

モデルXDG2035XDG2060XDG2080XDG2100
インターフェースUSBホスト、USBデバイス、LAN
チャンネル数2
寸法340mm x 177mm x 90mm
重量約2.3kg
分解能14ビット
周波数カウンタ7桁
最高周波数35MHz60MHz80MHz100MHz
サンプルレート500Mサンプル/レート
確度±2ppm, 25°C±5°C
標準波形正弦波、方形波、パルス、ランプ、ノイズ、高調波
正弦波1μHz-35MHz1μHz-60MHz1μHz-80MHz1μHz-100MHz
パルス1μHz ~ 15MHz1μHz ~ 25MHz
ランプ1μHz ~ 3MHz
高調波1μHz ~17.5MHz1μHz ~30MHz1μHz ~40MHz1μHz ~50MHz
任意波形指数立ち上がり、指数立ち下がり、sin(x)/x、ステップ波など合計150のビルトイン波形、ユーザー定義任意波形
周波数（分解能1μHz）1μHz ~15MHz
タイプ
変調AM、DSB-AM、FM、PM、ASK、FSK、PSK、BPSK、QPSK、3FSK、4FSK、OSK、PWM、SUM
任意波形長2ポイント - 10Mポイント
測定項目周波数、周期、+ width、-width、+ duty、-duty
方形波1μHz ~ 15MHz1μHz ~ 30MHz
周波数(分解能1μHz)
ノイズ（-3dB、標準）35MHz60MHz80MHz100MHz
振幅
50Ω負荷
≤ 25MHz1mVpp ~ 10Vpp
≤60MHz1mVpp ~ 5Vpp
≤100MHz1mVpp ~ 2.5Vpp
周波数カウンタ
周波数測定レンジ100mHz ~ 200MHz
入出力
入出力
タイプ周波数カウンタ、外部変調入力、外部トリガー入力、内部クロック出力、外部基準クロック入力/出力

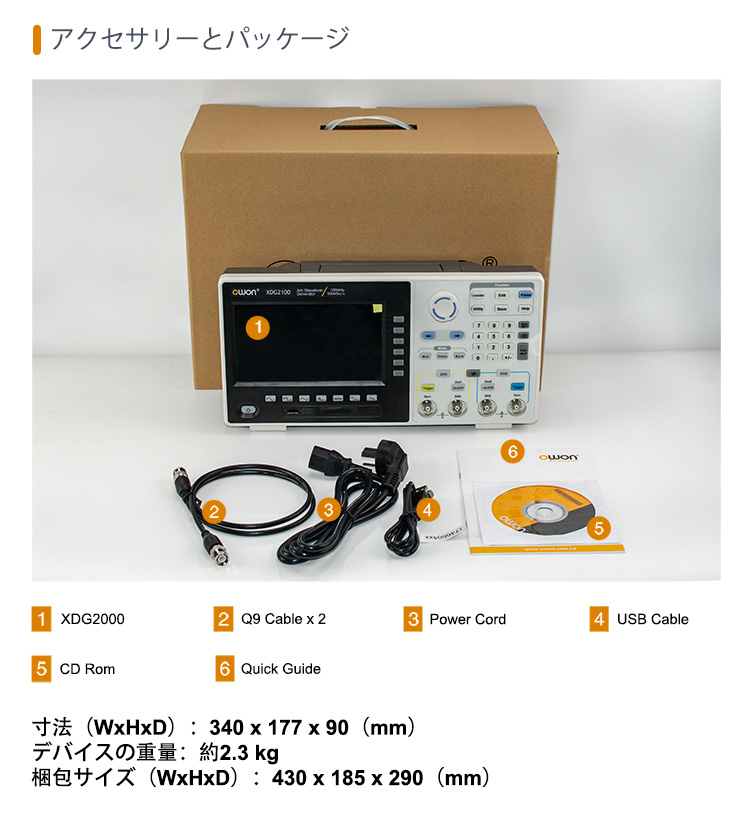

アクセサリー

標準付属品

数量

電源コード

1

クイックガイド

1

CD ROM

1

USBケーブル

1

BNCケーブル

2
