OSCILLOSCOPE

SDS1104

SDS1104シリーズ ベンチトップ・オシロスコープ

SDS1104シリーズ ベンチトップ・オシロスコープ
  • 周波数帯域：100 MHz
  • 4チャンネル
  • サンプルレート：最高 1 GSa/s
  • 薄型ボディ
  • 7インチ高解像度LCD
T&Mallで購入デモ機貸出

特長

  • 周波数帯域：100 MHz
  • 4チャンネル
  • サンプルレート：最高 1 GSa/s
  • 薄型ボディ
  • 7インチ高解像度LCD
  • インターフェース：USBホスト、USBデバイス
  • SCPIコマンドをサポート

ラインナップ

モデル製品名税込価格（円）
SDS1104SDS1104 オシロスコープ 100MHz、4ch¥49,500

製品詳細

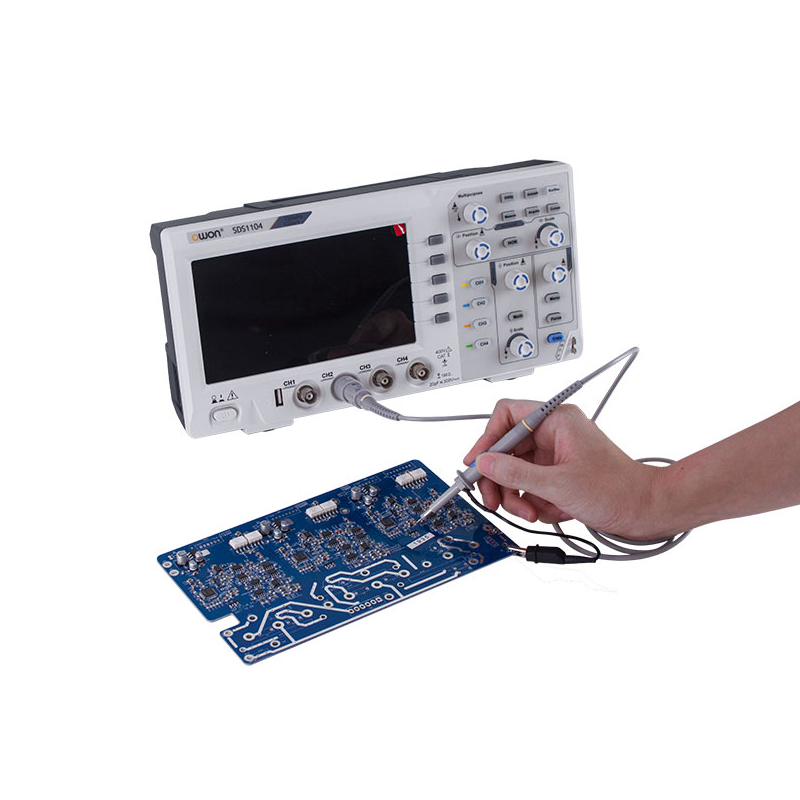

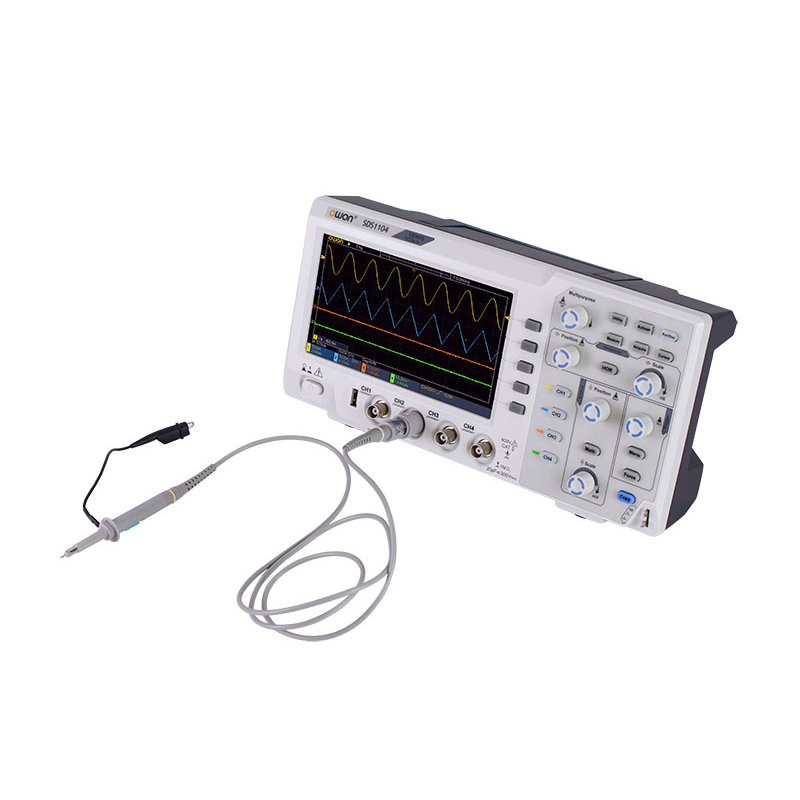

SDS1104 4チャンネル デジタル・オシロスコープ
(驚異のコスト・パフォーマンス、エントリー・クラスのオシロスコープ)

■大型ディスプレイ

7インチの高解像度LCDにより、波形を観測しやすくなります。

■フレンドリーなメニュー画面

フレンドリーな操作メニューにより、簡単に操作することができます。

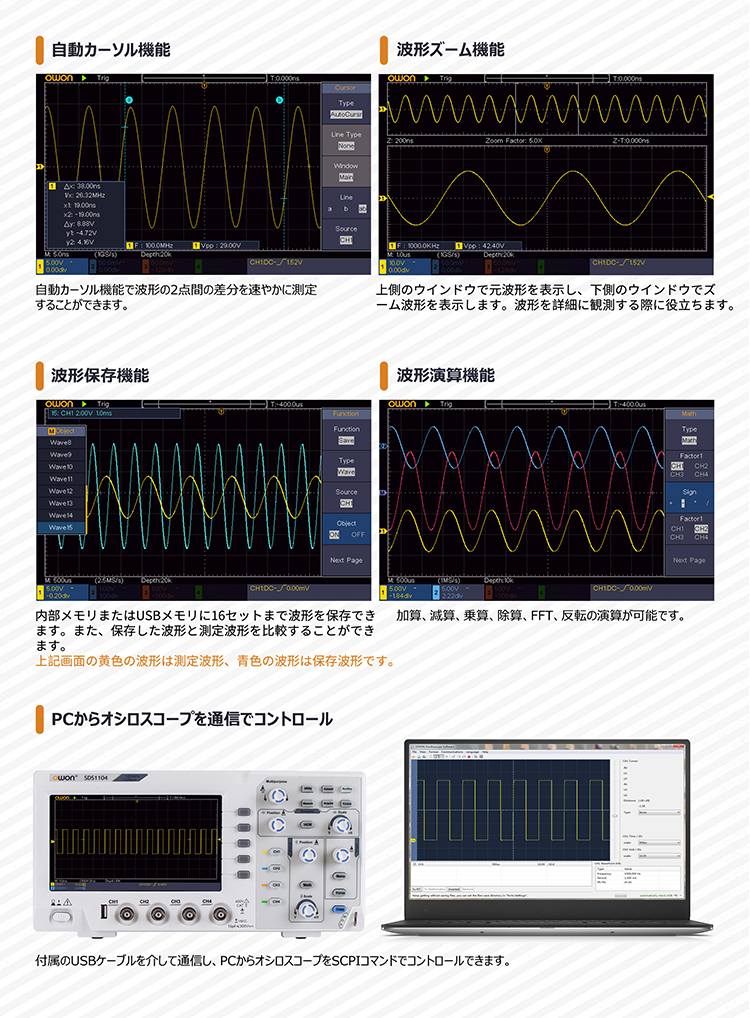

■ズーム表示

波形をズームすることで、全波形から異常波形を見つけ出すことが容易になります。

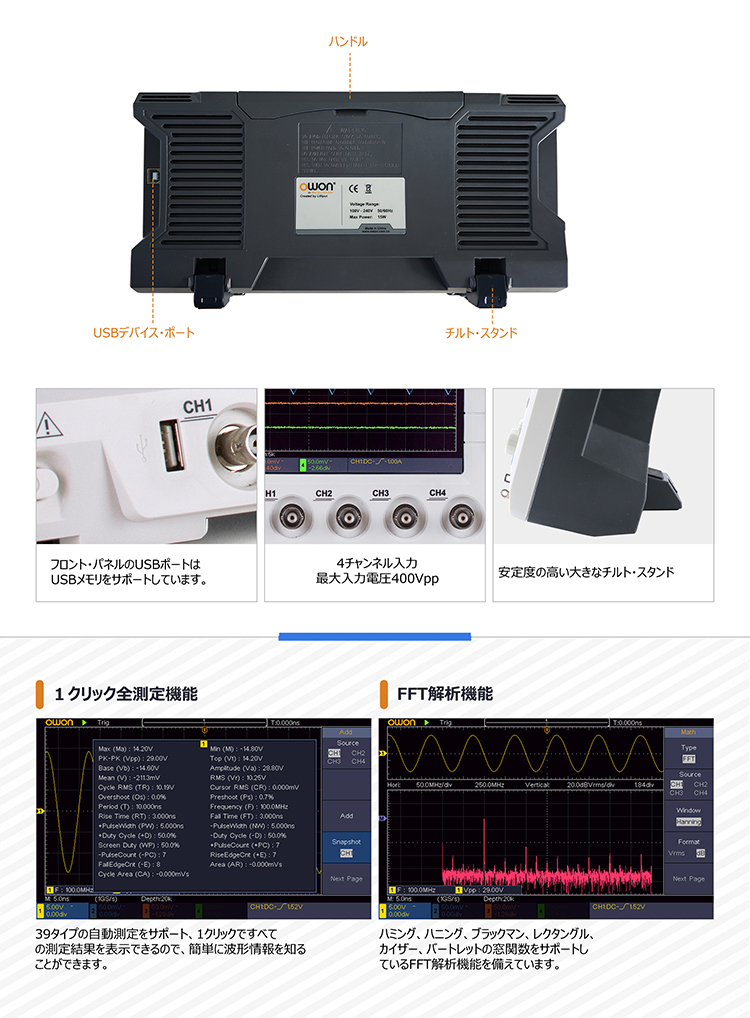

■スナップショット

ワンクリックで、30の自動測定アイテムのすべての結果を得られます。

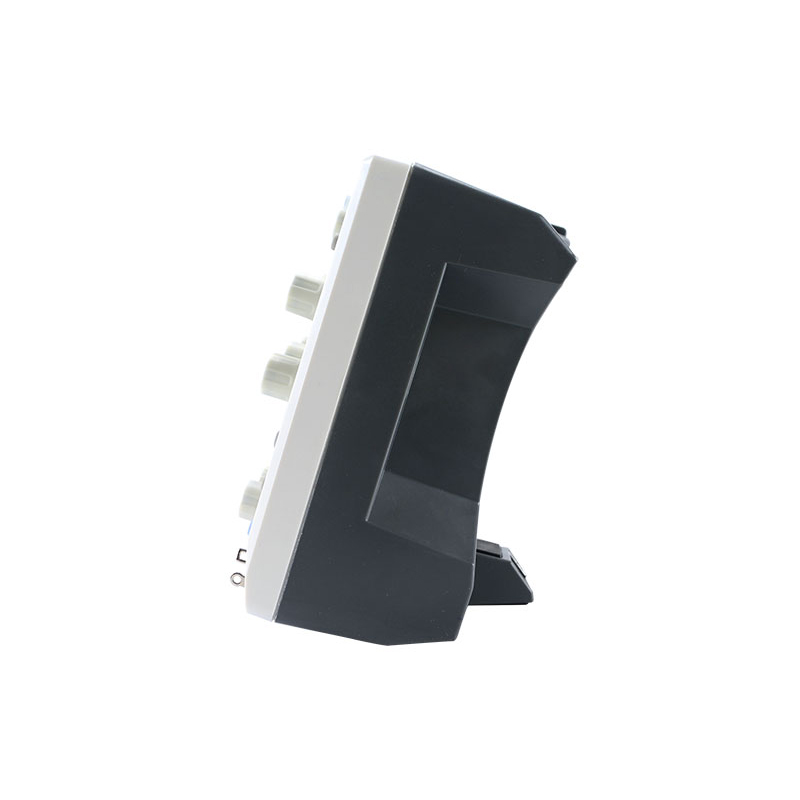

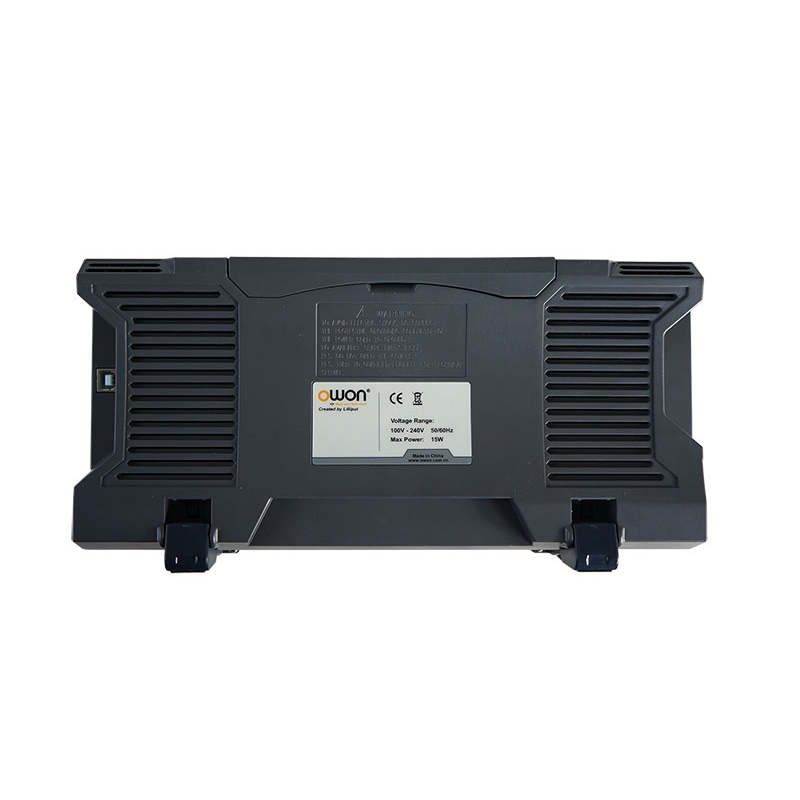

■サイズとパッケージ

サイズ：301 x 152 x 70 mm　＆　重量：約1.1Kg

仕様

ディスプレイ7" カラーLCD, 800 x 480 pixels
チャンネル数4
重量1.1 kg
トリガタイプエッジ, ビデオ
水平軸スケール2ns/div - 1000s/div, step by 1 - 2 - 5
自動測定Vmax, Vmin, Vpp, Vtop, Vbase, Vamp, Vavg, Vrms, Cycle RMS, Cursor RMS, Overshoot, Preshoot, Freq, Period,Rise Time, Fall Time, +Width,
-Width,+Duty Cycle, -Duty Cycle,Screen Duty, FRR, FRF, FFR, FFF, LRR, LRF, LFR,LFF, Delay A→B ↑, Delay A→B↓, Phase A→B ↑, Phase A→B↓,
+Pulse Count, -Pulse Count, Rise Edge Count,Fall Edge Count, Area, Cycle Area
垂直軸スケール5mV/div - 5V/div (at input)
レコード長20k
トリガ・モードオート, ノーマル, シングル
入力カップリングDC, AC , GND
波形演算＋, －, x, ÷, invert, FFT
通信インターフェースUSB host, USB device
消費電力＜15W
周波数カウンタトリガチャンネルに対して実施可能
波形保存16波形
プローブ減衰係数1X, 10X, 100X, 1000X
カーソル測定△V, △T ，△V and △T ，オート・カーソル
周波数帯域100MHz
サンプルレート最高 1Gサンプル/秒
寸法 (W x H x D)301 x 152 x 70 mm
電源100V - 240V AC, 50/60Hz, CAT II

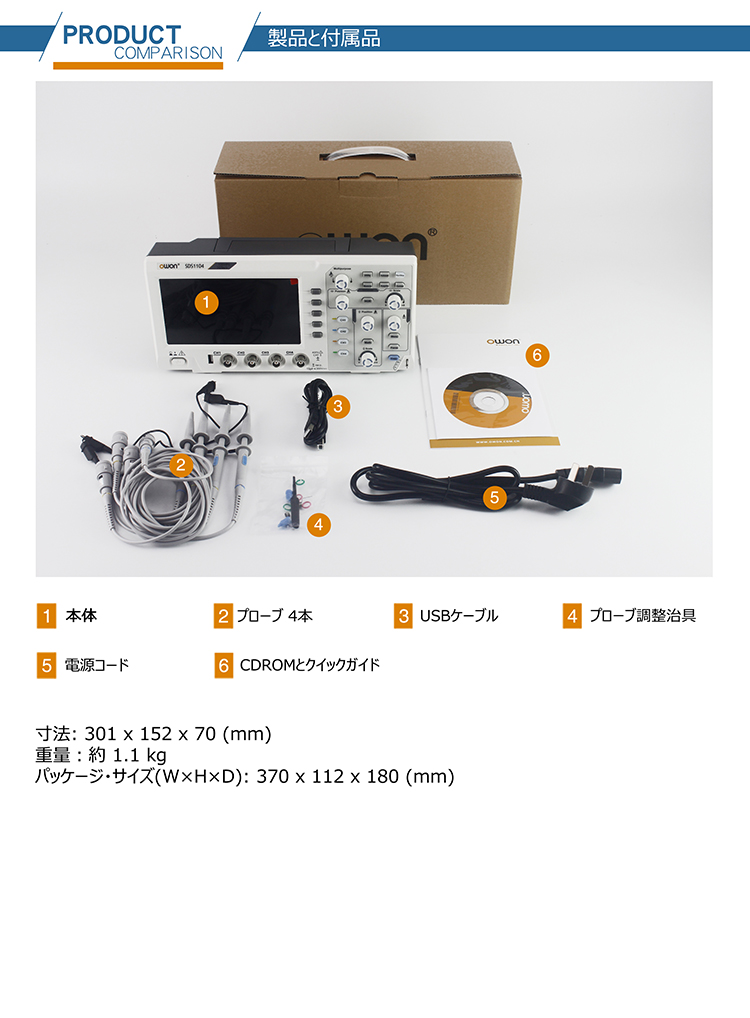

アクセサリー

標準付属品

数量

USBケーブル

1

クイックスタート

1

パッシブプローブ

1/チャンネル

CDROM

1

電源コード

1

ダウンロード
