POWER SUPPLYNEW

SPE

SPEシリーズ プログラマブル直流電源

SPEシリーズ プログラマブル直流電源
T&Mallで購入デモ機貸出

特長

SPE3051 / SPE3102 / SPE3103 / SPE6053 / SPE6102 / SPE6103

  • 1チャンネル
  • 最大出力：150W, 200W, 300W
  • 出力分解能：10mV / 1mA
  • シーケンス出力：10ステップ
  • 2.8インチLCD
  • インターフェース：USBデバイス
  • SCPIコマンドをサポート
  • モバイル・デバイスを充電可能なUSBチャージ専用ポート
  • 小型軽量、約1.5kg

SPE6205 / SPE8105 / SPE8205

  • 1チャンネル
  • 最大出力：500Wチャンネル
  • 出力分解能：10mV / 1mA
  • シーケンス（リスト）出力：10ステップ
  • 低リプル / ノイズ
  • 過電圧保護 / 過電流保護
  • 出力電圧/電流波形モニタ機能
  • 温度コントロール空冷ファン
  • 2.8インチLCD
  • インターフェース：USBデバイス
  • 小型軽量、約1.8kg

SPE15054 / SPE15105 / SPE30054 / SPE30055 / SPE50024 / SPE50025

  • 超薄型設計で持ち運びやすく使いやすい
  • 最大500W の定電力出力、0.05% の高精度な電圧・電流制御
  • フルデジタル制御、充実の保護機能：OVP / OCP / OTP
  • 電源投入時の自動出力設定に対応し、無人運用に最適
  • CV（定電圧）/ CC（定電流）モード
  • 放電回路を内蔵し、電源オフ時に高電圧が残留しません
  • 最大10ステップのプログラマブルなリスト（シーケンス）出力
  • 4組のプリセットをすぐに呼び出せ、工場や生産ラインで使いやすい
  • PC ソフトウェアによるプログラマブル出力に対応し、多様な試験ニーズに柔軟に対応
  • 豊富なインターフェース：USBデバイス、RS485/RS232（オプション）、LAN（オプション）；Modbus・SCPI プロトコル対応
  • 産業プロセス制御やネットワークによる集中制御にも対応
  • 2.8インチ カラー IPS LCD

ラインナップ

モデル製品名税込価格（円）
SPE3051SPEシリーズ プログラマブル直流電源 1ch、30V/5A、150W¥19,800
SPE3102SPEシリーズ プログラマブル直流電源 1ch、30V/10A、200W¥20,900
SPE3103SPEシリーズ プログラマブル直流電源 1ch、30V/10A、300W¥22,000
SPE6053SPEシリーズ プログラマブル直流電源 1ch、60V/5A、300W¥22,000
SPE6102SPEシリーズ プログラマブル直流電源 1ch、60V/10A、200W¥20,900
SPE6103SPEシリーズ プログラマブル直流電源 1ch、60V/10A、300W¥24,200
SPE6205SPEシリーズ プログラマブル直流電源 1ch、60V/20A、500W¥35,200
SPE8105SPEシリーズ プログラマブル直流電源 1ch、80V/10A、500W¥34,100
SPE8205SPEシリーズ プログラマブル直流電源 1ch、80V/20A、500W¥38,500
SPE15054SPEシリーズ プログラマブル直流電源 1ch、150V/5A、400W¥44,000
SPE15105SPEシリーズ プログラマブル直流電源 1ch、150V/10A、500W¥46,200
SPE30054SPEシリーズ プログラマブル直流電源 1ch、300V/5A、400W¥48,400
SPE30055SPEシリーズ プログラマブル直流電源 1ch、300V/5A、500W¥49,500
SPE50024SPEシリーズ プログラマブル直流電源 1ch、500V/2A、400W¥51,700
SPE50025SPEシリーズ プログラマブル直流電源 1ch、500V/2A、500W¥53,900

製品詳細

SPE3051 / SPE3102 / SPE3103 / SPE6053 / SPE6102 / SPE6103

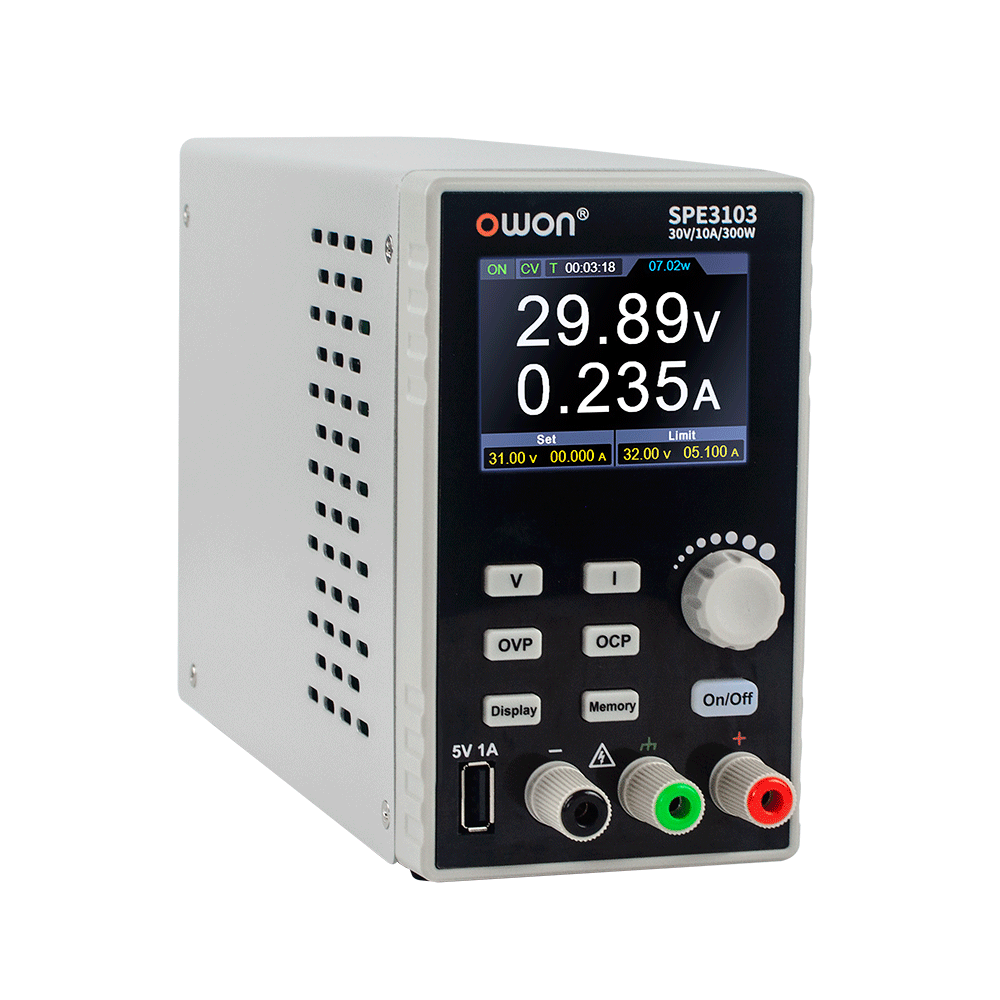

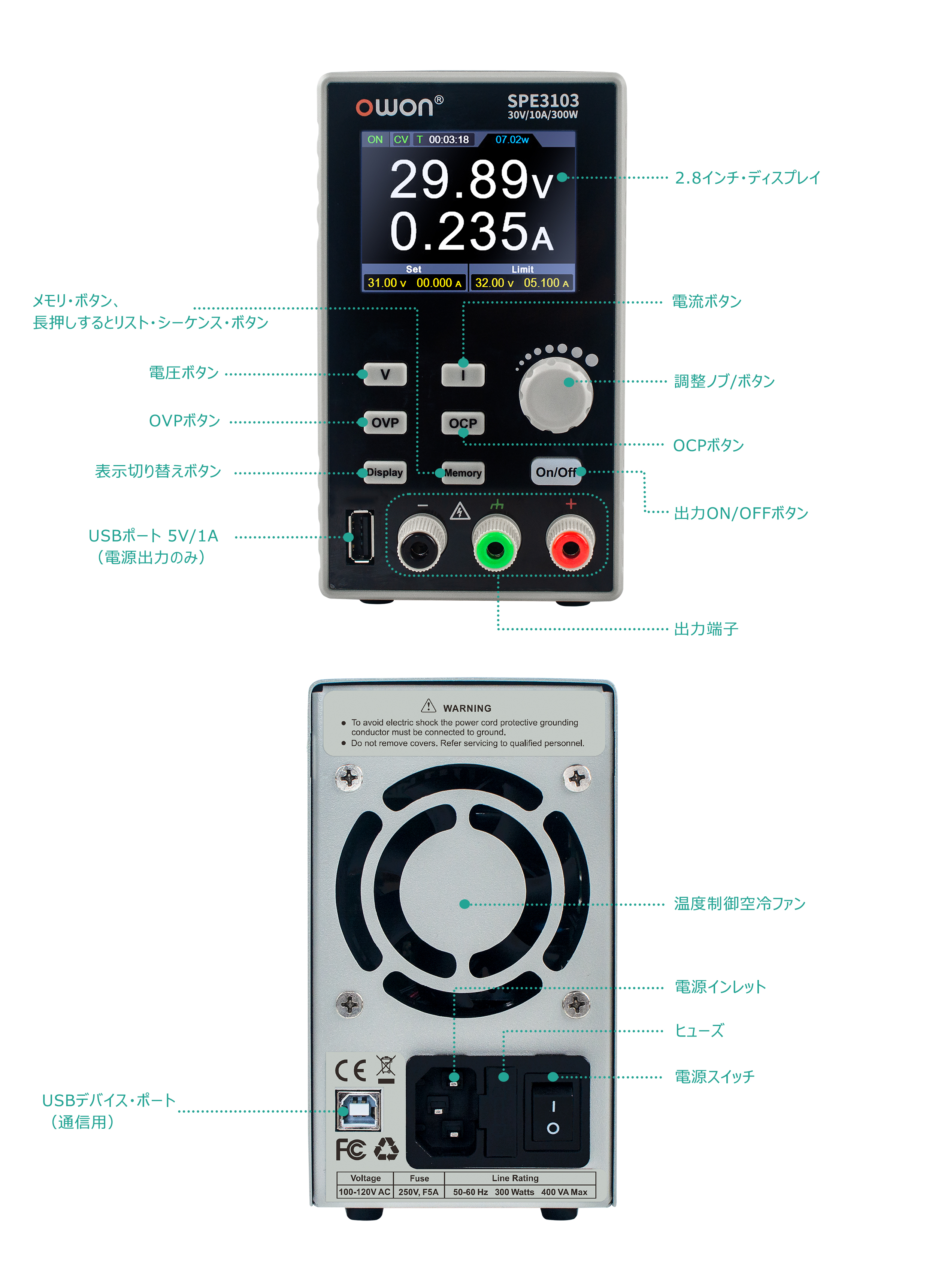

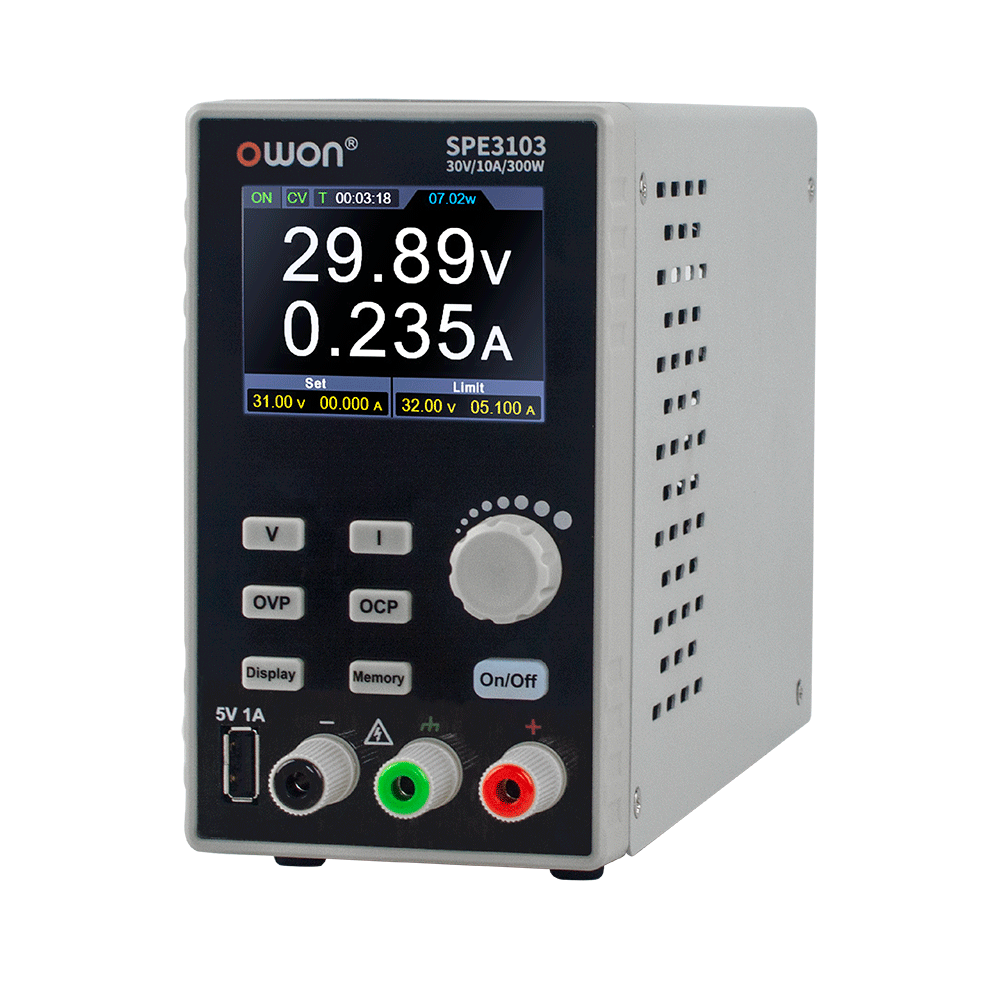

SPEシリーズ　1チャンネル電源

■小型・高効率

・ 小型軽量、約1.5kg

■2.8インチ・ディスプレイ、様々な情報を表示

・V：定電圧出力
・CC：定電流出力
・出力ステータス
・累積出力時間
・出力電力値
・出力電圧値
・出力電流値
・電流／電圧設定値
・OVP／OCP設定値

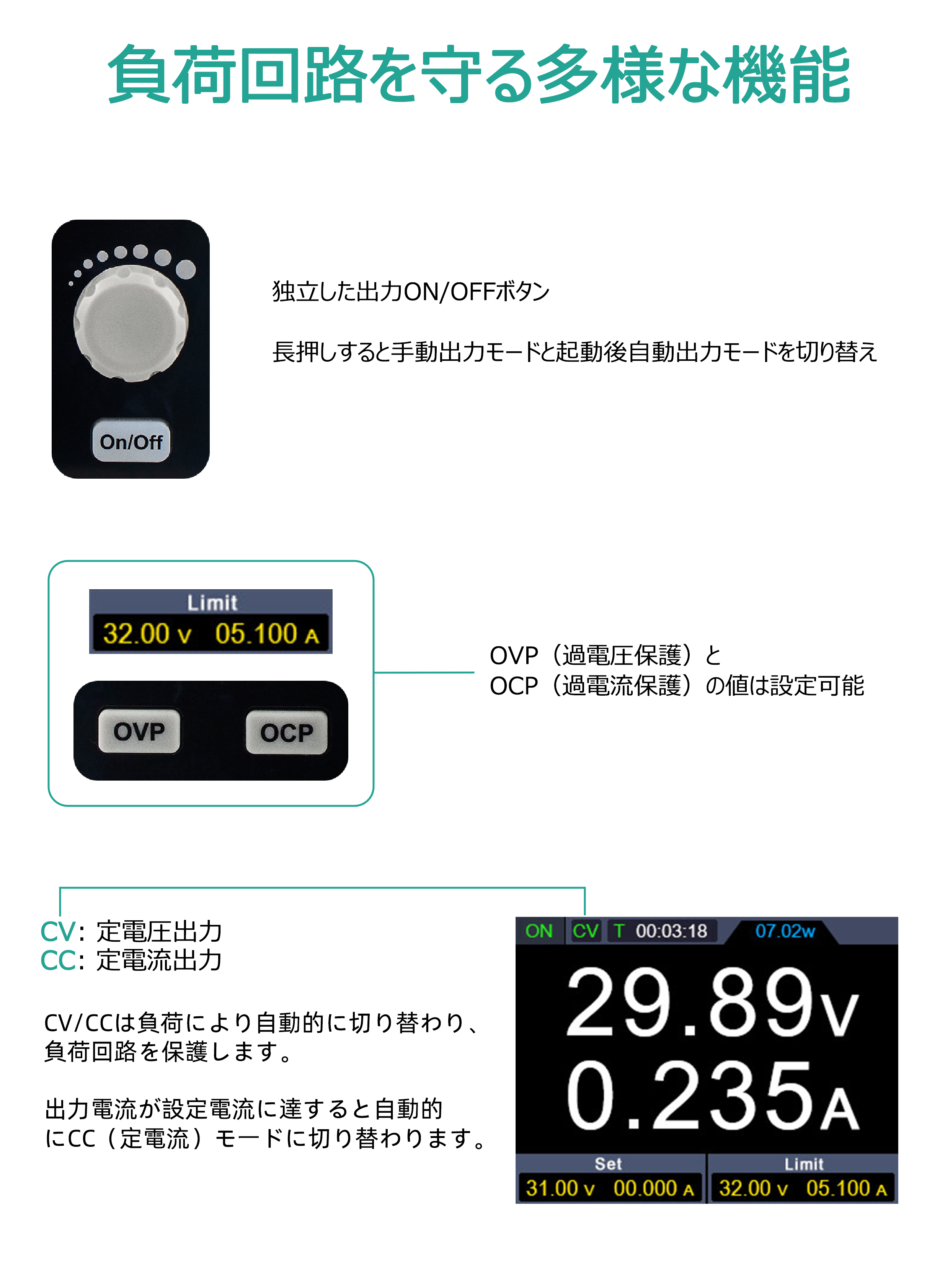

■負荷回路を守る多様な機能

・独立した出力ON/OFFボタン
・長押しすると手動出力モードと起動後自動出力モードを切り替え
・OVP（過電圧保護）とOCP（過電流保護）の値は設定可能

■CV：定電圧出力＆CC：定電流出力

CV/CCは負荷により自動的に切り替わり、負荷回路を保護します。
出力電流が設定電流に達すると自動的にCC（定電流）モードに切り替わります。

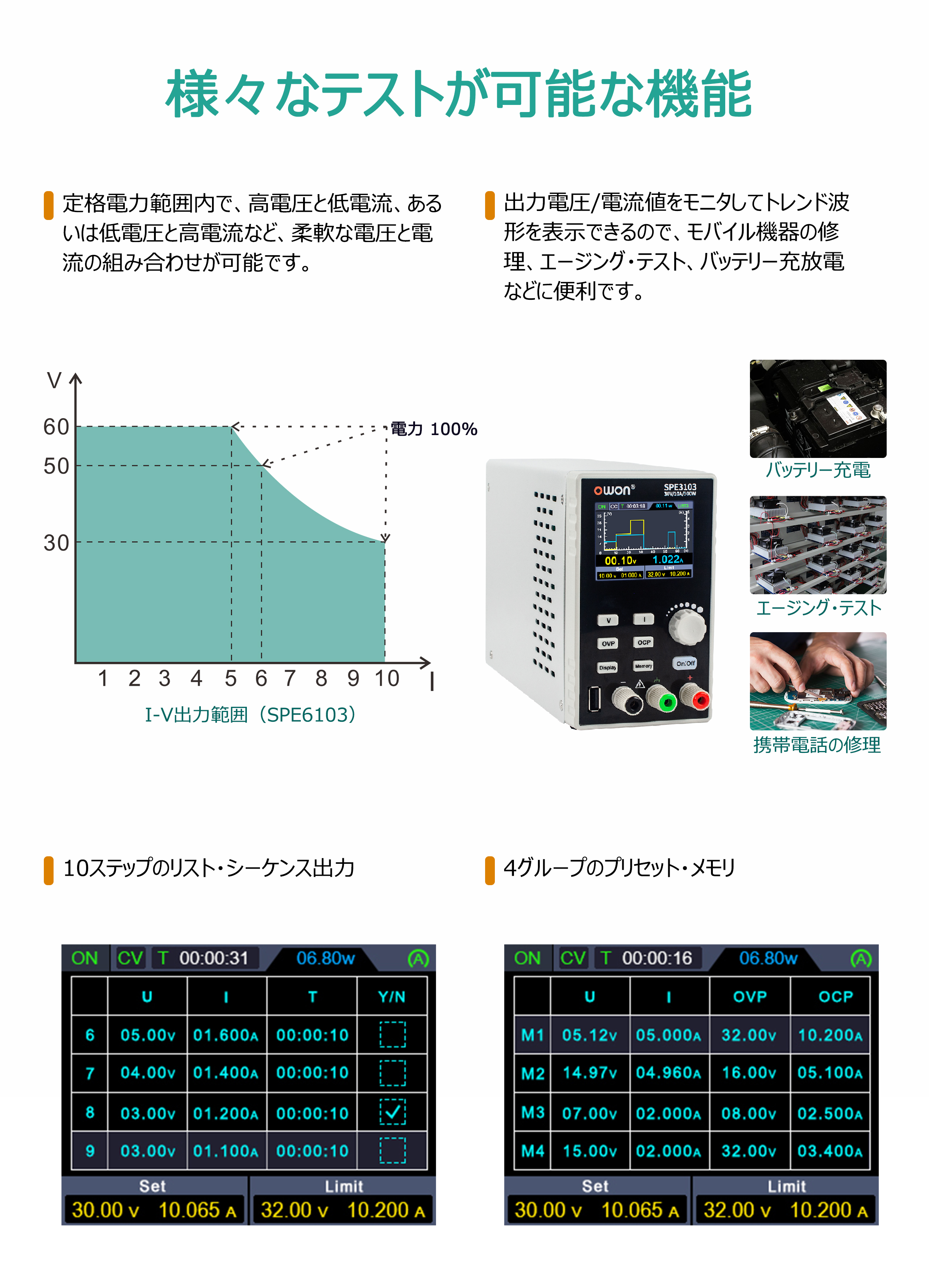

■様々なテストが可能な機能①

・定格電力範囲内で、高電圧と低電流、あるいは低電圧と高電流など、柔軟な電圧と電流の組み合わせが可能です。
・出力電圧／電流値をモニタしてトレンド波形を表示できるので、モバイル機器の修理、エージング・テスト、バッテリー充放電などに便利です。

■様々なテストが可能な機能②

・10ステップのリスト・シーケンス出力
・4グループのプリセット・メモリ

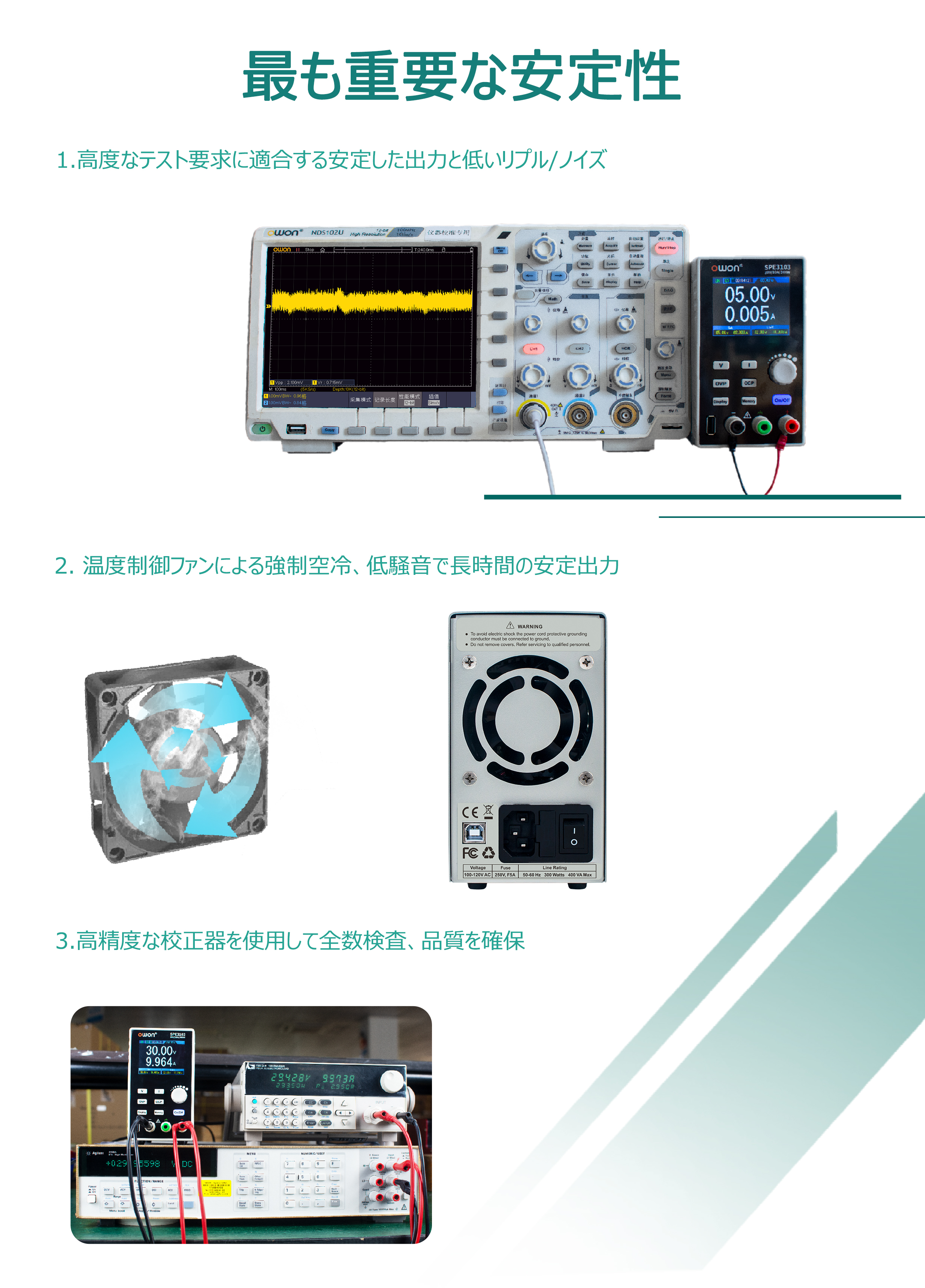

■製品の安定性①

高度なテスト要求に適合する安定した出力と低いリプル／ノイズ

■製品の安定性②

温度制御ファンによる強制空冷、低騒音で長時間の安定出力

■製品の安定性③

高精度な校正器を使用して全数検査、品質を確保

SPE6205 / SPE8105 / SPE8205

SPE シリーズ 1チャンネル 500W 直流電源

■小型・高効率

・ 小型軽量、約1.5kg

■2.8インチ・ディスプレイ、様々な情報を表示

・V：定電圧出力
・CC：定電流出力
・出力ステータス
・累積出力時間
・出力電力値
・出力電圧値
・出力電流値
・電流／電圧設定値
・OVP／OCP設定値

■負荷回路を守る多様な機能

・独立した出力ON/OFFボタン
・長押しすると手動出力モードと起動後自動出力モードを切り替え
・OVP（過電圧保護）とOCP（過電流保護）の値は設定可能

■CV：定電圧出力＆CC：定電流出力

CV/CCは負荷により自動的に切り替わり、負荷回路を保護します。
出力電流が設定電流に達すると自動的にCC（定電流）モードに切り替わります。

■様々なテストが可能な機能①

・定格電力範囲内で、高電圧と低電流、あるいは低電圧と高電流など、柔軟な電圧と電流の組み合わせが可能です。
・出力電圧／電流値をモニタしてトレンド波形を表示できるので、モバイル機器の修理、エージング・テスト、バッテリー充放電などに便利です。

■様々なテストが可能な機能②

・10ステップのリスト・シーケンス出力
・4グループのプリセット・メモリ

■製品の安定性①

高度なテスト要求に適合する安定した出力と低いリプル／ノイズ

■製品の安定性②

温度制御ファンによる強制空冷、低騒音で長時間の安定出力

■製品の安定性③

高精度な校正器を使用して全数検査、品質を確保

SPE15054 / SPE15105 / SPE30054 / SPE30055 / SPE50024 / SPE50025

仕様

モデルSPE3051SPE3102SPE3103SPE6053SPE6102SPE6103SPE6205SPE8105SPE8205SPE15054SPE15105SPE30054SPE30055SPE50024SPE50025
ディスプレイ—2.8インチLCD (IPS)—
表示方式—2.8インチ カラーLCD（IPS パネル）
分解能—240×320ピクセル
表示色—65536色、TFT
インターフェース—USBデバイス—
寸法—82mm（W）× 142mm（H）×226mm（D）82mm(W)× 142mm(H)×226mm(D)
重量—約 1.8 kg約1.6kg
動作温度0-40℃—
温度
動作温度—0℃～40℃
保存温度—-20℃～60℃
ストレージ4グループ4 グループ—
リードバック分解能—10mV / 1mA10mV/1mA
電圧10mV—
電流1mA—
過渡応答時間 (50%-100% 定格負荷)≤1.0ms≤5.0ms—
リードバック確度 (25℃ ± 5℃)
電圧≤0.1% ± 20mV≤0.1% ± 30mV≤0.05% ± 20mV—
電流≤0.1% ± 10mA≤0.05% ± 10mA≤0.05% ± 20mA—
USBチャージ出力5V/1A—
設定確度
電圧—≤0.05%±20mV≤0.05%±200mV
電流—≤0.05%±20mA
最大出力電力—500W—
出力電圧—0 - 60V0 - 80V—
設定分解能—10mV / 1mA10mV/1mA
電圧10mV—
電流1mA—
出力電流—20 A10 A20 A—
OVP（過電圧保護）—63 V85 V—
OCP（過電流保護）—21 A11 A21 A—
OTP（過熱保護）—85℃—
負荷レギュレーション
電圧≤30mV≤20mV—
電流≤20mA≤10mA—
ライン・レギュレーション
電圧≤30mV≤20mV—
電流≤20mA≤10mA—
リプル/ノイズ (*)—≤50mVp-p；≤15mAp-p—
電圧(Vp-p)≤30mVp-p≤50mVp-p—
電圧 (rms)≤3mVrms≤5mVrms—
電流 (rms)≤30mAp-p—
出力温度係数 （0℃-40℃）
電圧100ppm/℃—
電流200ppm/℃—
リードバック温度係数
電圧100ppm/℃—
電流200ppm/℃—
通信ポート—USB、DB9：RS232/RS485（オプション）、LAN（オプション）、
SCPI 通信プロトコル対応
出力確度 (within 12 months) (25℃±5℃)
電圧≤0.1% ± 20mV≤0.1% ± 30mV—
電流≤0.05% ± 10mA—
リードバック確度
電圧—≤0.05%±20mV≤0.05%±200mV
電流—≤0.05%±20mA
設定確度（25℃±5℃）
電圧—≤0.05% ± 20mV—
電流—≤0.05% ± 10mA≤0.05% ± 20mA—
出力定格 (0℃-40℃)
電圧0 - 30V0 -60V—
電流5A10A5A10A—
最大出力150W200W300W200W300W—
定格出力（0℃～40℃）
電圧—0 - 150V0~300V0~500V
電流—0 - 5A0 - 10A0~5A0~2A
出力電力—400W500W400W500W400W500W
入力特性
電源電圧—100V- 240V
入力周波数—45- 65Hz
入力ヒューズ—250V, F10A
レギュレーション（CV）
負荷—≤20mV≤30mV≤200mV
ライン—≤20mV≤30mV≤200mV
レギュレーション（CC）
負荷—≤10mA
ライン—≤10mA
リップル・ノイズ
電圧（Vpp）—≤150mVpp≤300mVpp≤500mVp-p
電流（rms）—≤30mA≤20mA
過渡応答時間（定格負荷の10%～100%）—≤5.0ms
OVP—0 - 155V0 - 310V0~510V
OCP—0 - 6A0 - 11A0 - 6A0~3A
OTP—85℃
温度係数（出力に対して）
電圧—100ppm/℃
電流—200ppm/℃
温度係数（リードバック値に対して）
電圧—100ppm/℃
電流—200ppm/℃
相対湿度—≤90%RH（結露なきこと）
高度—2,000m
冷却方式—ファン冷却（温度に応じた回転数制御）

* リプル & ノイズ (ノイズ帯域 20MHz, リプル帯域 1MHz, 10uF 電解コンデンサと 0.1uF セラミックコンデンサを出力端子に並列に接続してテスト)

アクセサリー

SPE3051 / SPE3102 / SPE3103 / SPE6053 / SPE6102 / SPE6103

標準付属品

数量

写真

電源コード

1

クイックガイド

1

ヒューズ

1

USBケーブル

1

SPE6205 / SPE8105 / SPE8205

標準付属品

数量

写真

電源コード

1

クイックガイド

1

USBケーブル

1

テストリード（オプション）

SPE15054 / SPE15105 / SPE30054 / SPE30055 / SPE50024 / SPE50025

付属品

写真

電源コード

クイックガイド

USBケーブル

テストリード

付属品は実際の出荷内容に準じます。
