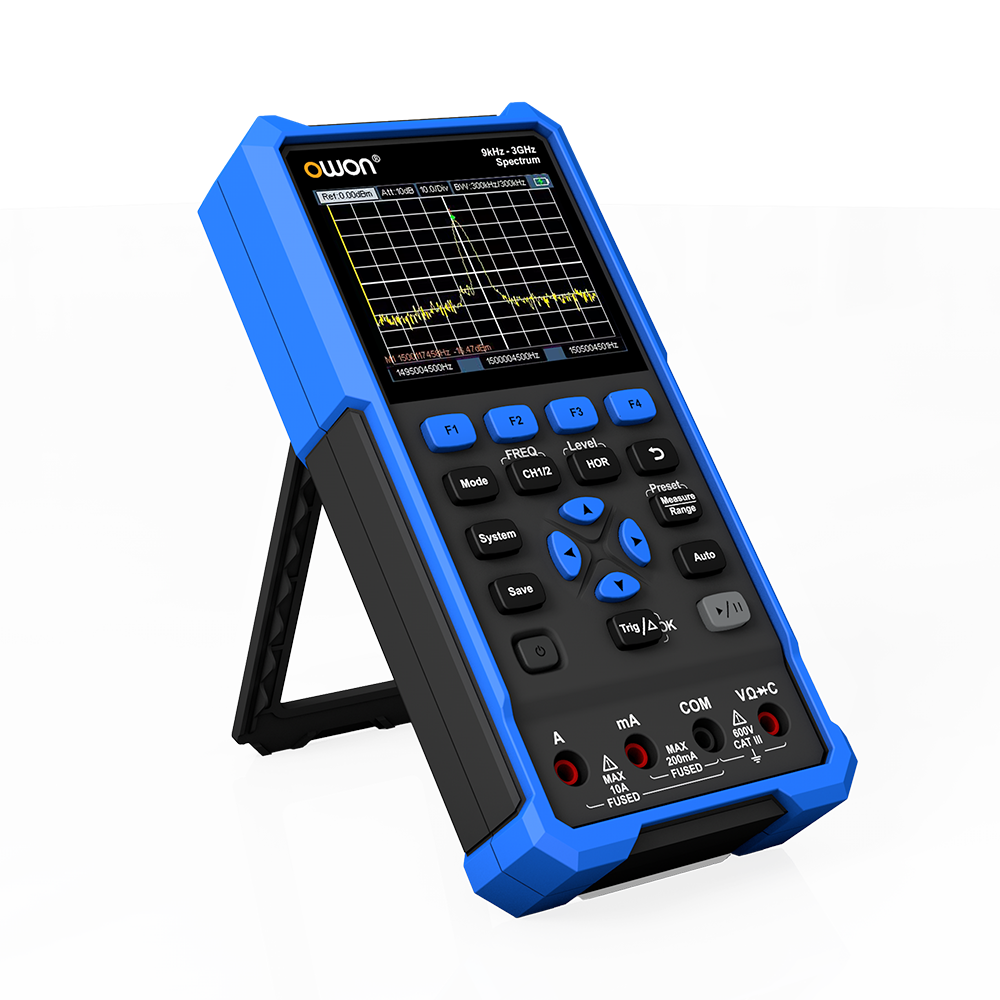

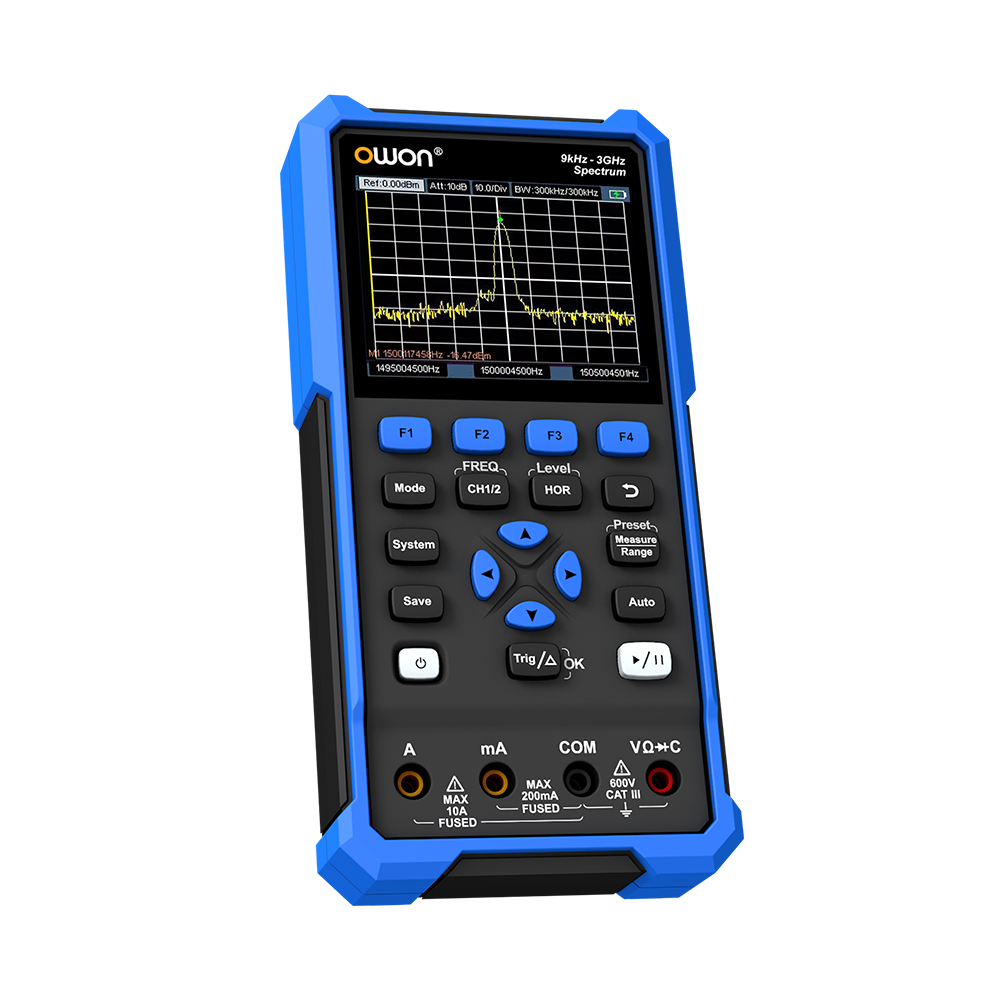

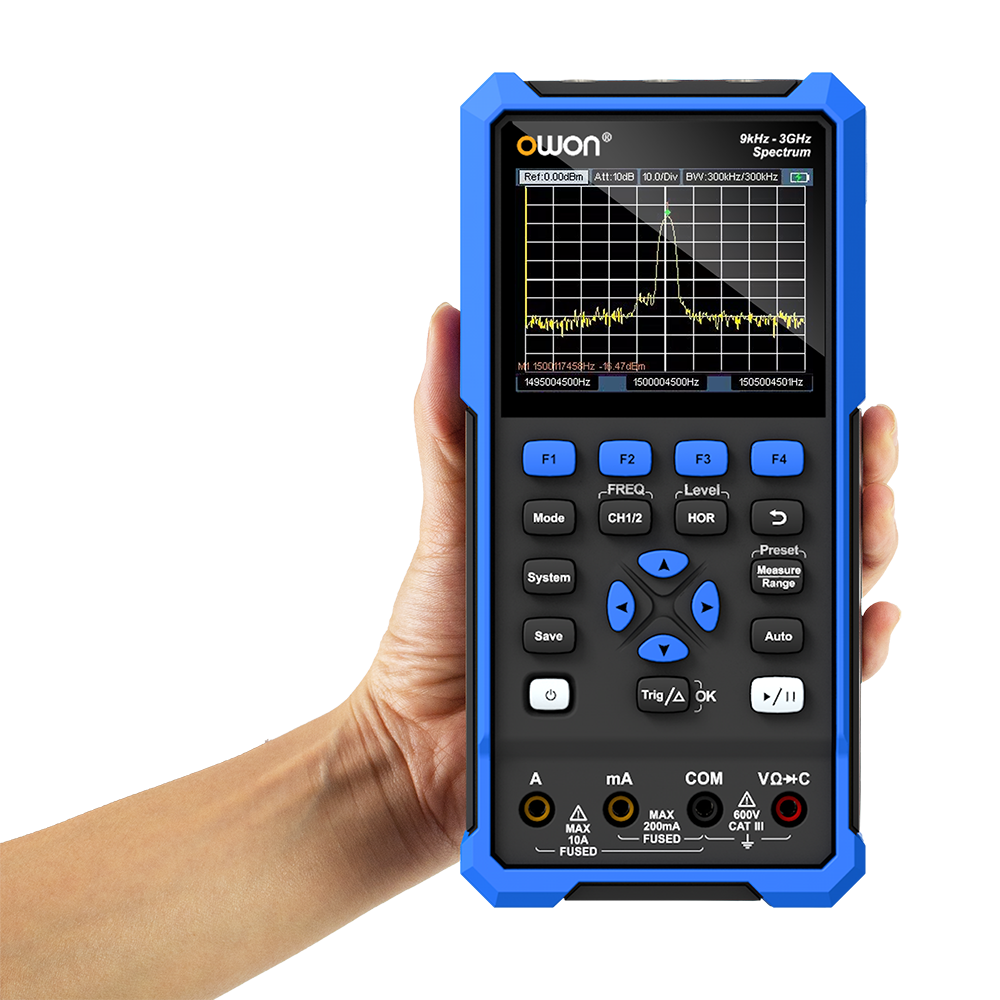

HSA2000 シリーズ多機能ハンドヘルド・スペクトラム・アナライザ

+ スペクトラム・アナライザ + オシロスコープ + マルチメーター

+ スペクトラム・アナライザ：周波数範囲 9kHz ～1.5GHz/3GHz、周波数分解能 100Hz

+ オシロスコープ：周波数帯域 50/70/100/200MHz、サンプルレート 250MSa/s、レコード長 8kポイント

最高波形更新レート 10,000wfrms/s、10種以上の自動測定アイテム

+ マルチメーター： 4½桁分解能、電圧 / 電流 / 抵抗 / キャパシタンス / ダイオード / 導通テスト

+ インターフェース： USB Type-C、ホストPCとの通信をサポート

アクセサリー

The accessories subject to final delivery.

サポート

製品詳細

仕様

オシロスコープ仕様

モデル	HSA2105	HSA2307	HSA2310	HSA2320
周波数帯域	50MHz	70MHz	100MHz	200MHz
最高サンプルレート	250MSa/s		500MSa/s	1GSa/s
チャンネル数	2
アクイジション・モード	Sample, Peak
レコード長	8k
最高波形更新レート	10000 wfrms/s
プローブ減衰比	1X,10X,100X,1000X,10000X
水平軸スケール	5ns/div - 1000s/div, Step by1-2-5
垂直軸スケール	10mV/div - 10V/div
トリガ・タイプ	Edge
トリガ・モード	Auto, Normal, Single
カーソル測定	△V, △T

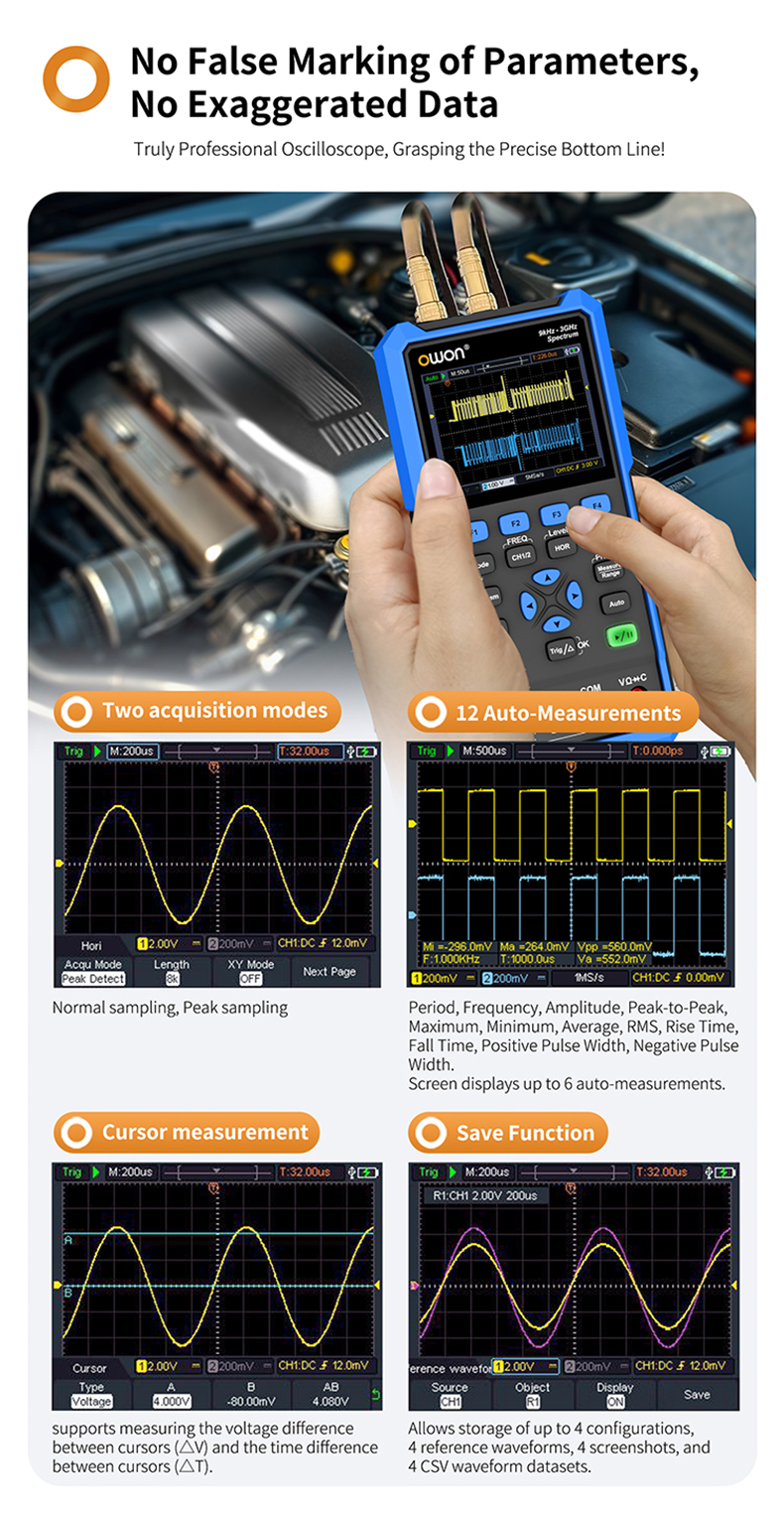

自動測定アイテム	Period, Frequency, Mean, PK-PK, Max, Min, RMS, Rise Time, Fall Time, +Width, -Width

スペクトラム・アナライザ仕様

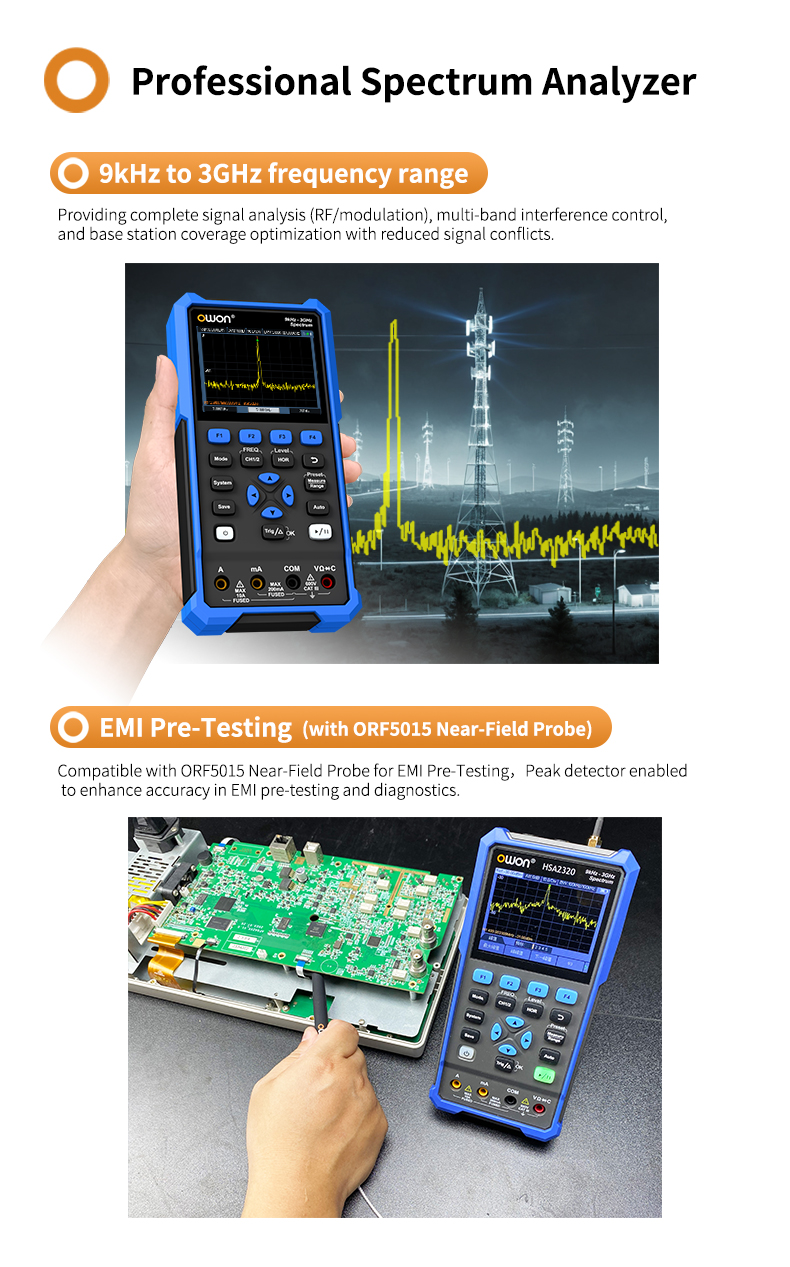

周波数範囲	9kHz to 1.5GHz	9kHz to 3GHz
周波数分解能	100Hz
周波数スイープ範囲	zero span, 300Hz to the maximum frequency of the instrument
最大連続入力	+20 dBm (100mW）
SSB 位相ノイズ（20℃-30℃，fc=1GHz）	< -60dBc/Hz (type) @10kHz < -62dBc/Hz (type) @100KHz
分解能帯域幅 (-3dB)	200 Hz to 850 kHz, steps by 200Hz-1-3-10-30-100-300-600-850KHz
DANL (入力アッテネータ @ 0 dB, RBW = VBW = 100Hz, 20℃ to 30℃, 入力インピーダンス = 50Ω)	<-120dBm (10MHz to 1.5GHz)	<-120dBm (10MHz to 2GHz)
	-	<-115dBm (2GHz to 3GHz)

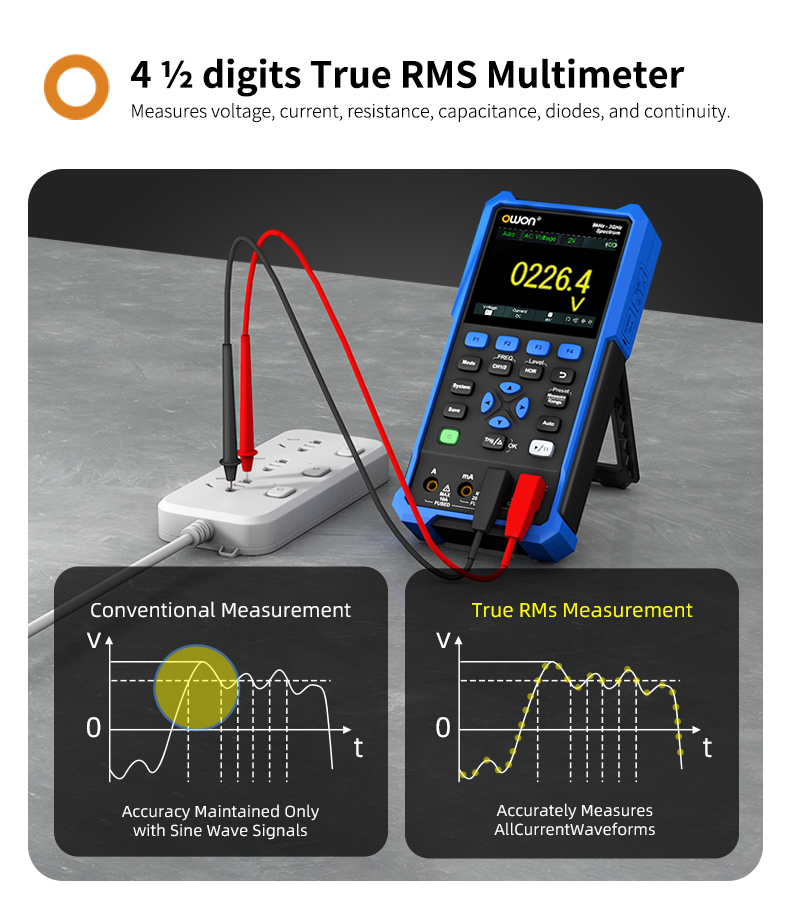

マルチメーター仕様

表示分解能	4 ½ 桁	測定モード	Voltage, Current, Resistance, Capacitance, Diode, Continuity
入力抵抗	10MΩ	ダイオード	0-2V
DC電圧	20.000mV - 1000.0V	AC電圧	20.000mV - 750.00V
DC電流	20.000mA-10.000A	AC電流	20.000mA -10.000A
抵抗	200.00Ω - 100.00MΩ	キャパシタンス	2.000nF - 2.00mF

そのほかの仕様
