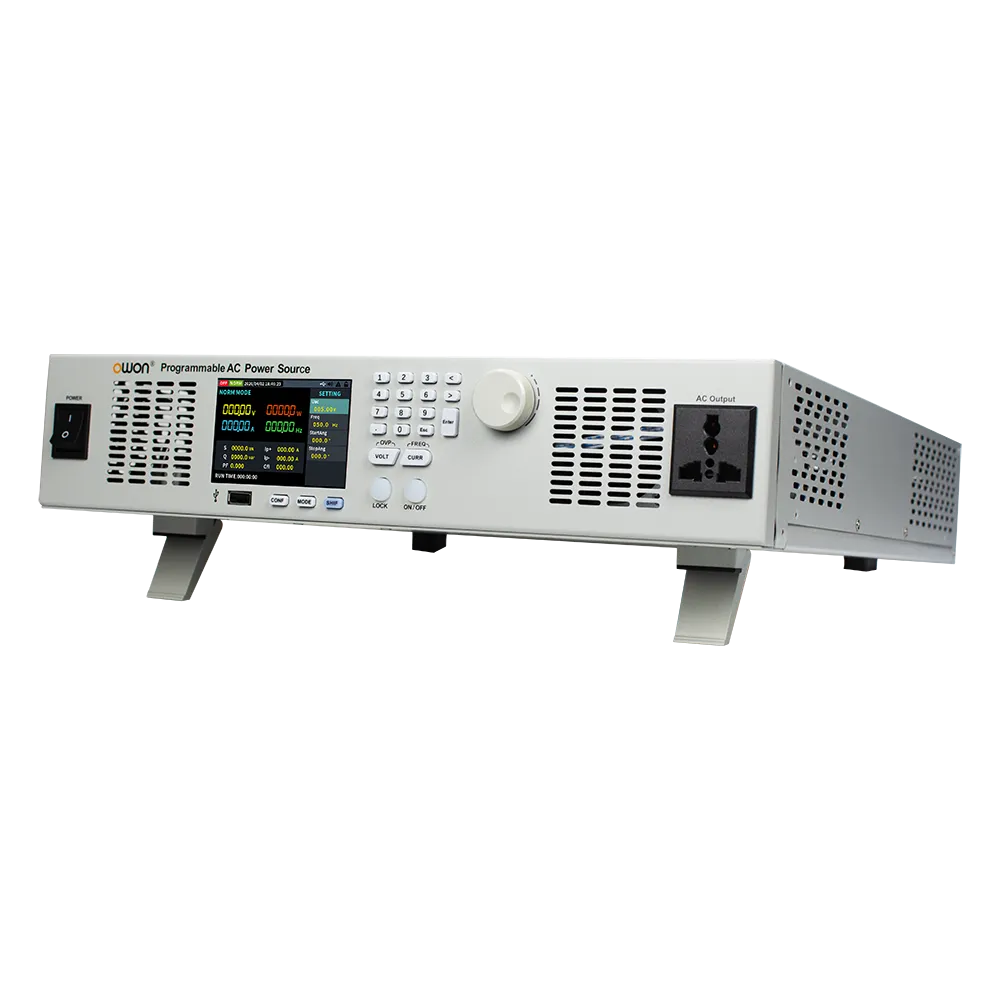

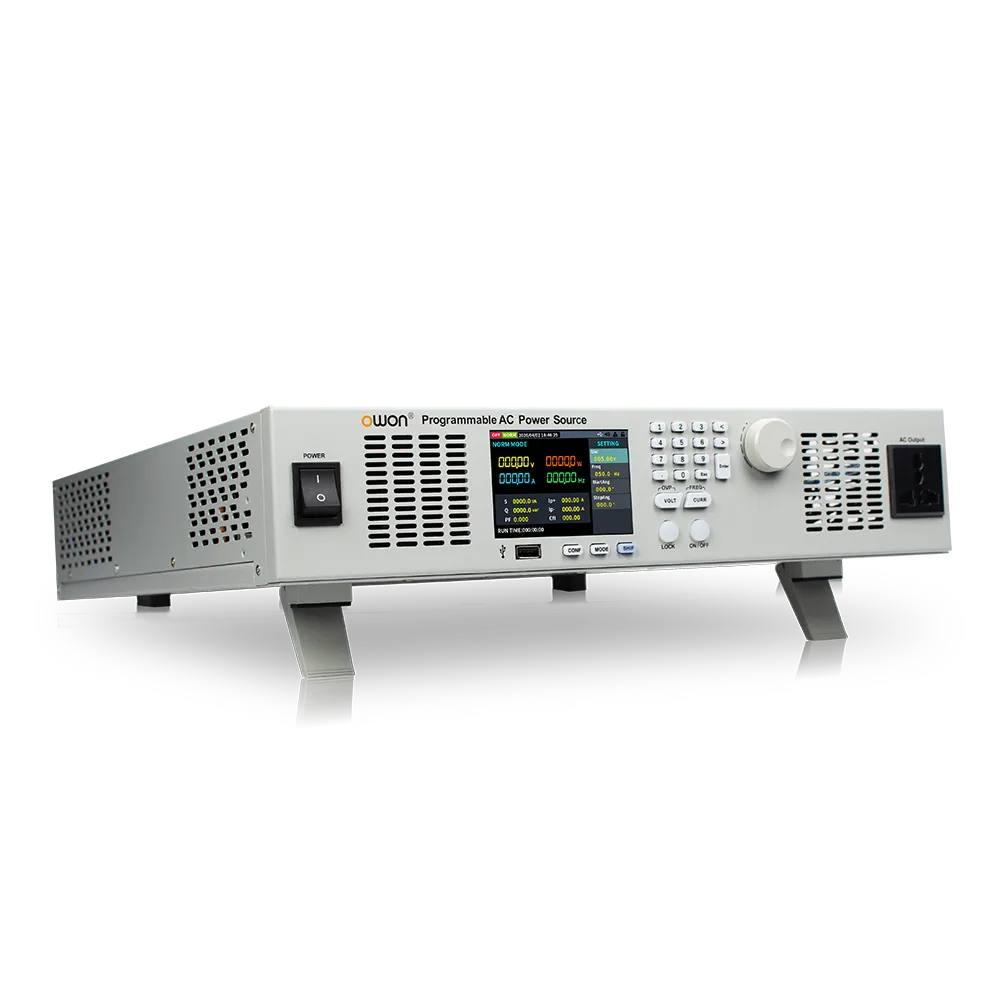

ACPシリーズ 交流電源

ACPシリーズ 交流電源
  • 2U ラックマウント設計で、標準19インチ・ラックに実装可能
  • 電圧・周波数を可変で出力、電圧範囲 0~300V、周波数 40Hz~400Hz
  • AC/DC 可変出力に対応(0~300Vac、±450Vdc は ACP3045 のみ)
  • 高クレストファクタ、最大ピーク電流 45A

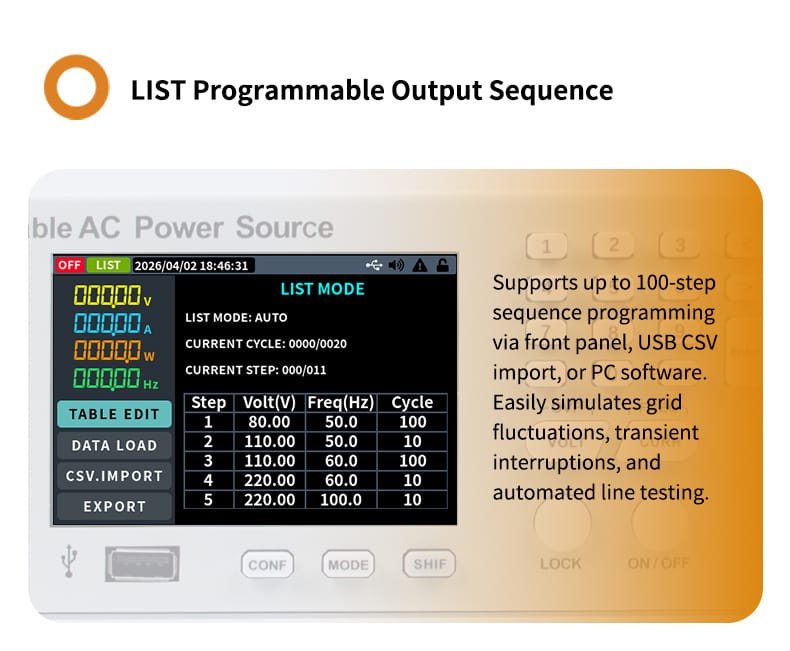

  • リスト・モードで商用電源の変動を模擬・再現でき、瞬時停電のシミュレーションにも対応

特長

  • 2U ラックマウント設計で、標準19インチ・ラックに実装可能
  • 電圧・周波数を可変で出力、電圧範囲 0~300V、周波数 40Hz~400Hz
  • AC/DC 可変出力に対応(0~300Vac、±450Vdc は ACP3045 のみ)
  • 高クレストファクタ、最大ピーク電流 45A
  • リスト・モードで商用電源の変動を模擬・再現でき、瞬時停電のシミュレーションにも対応

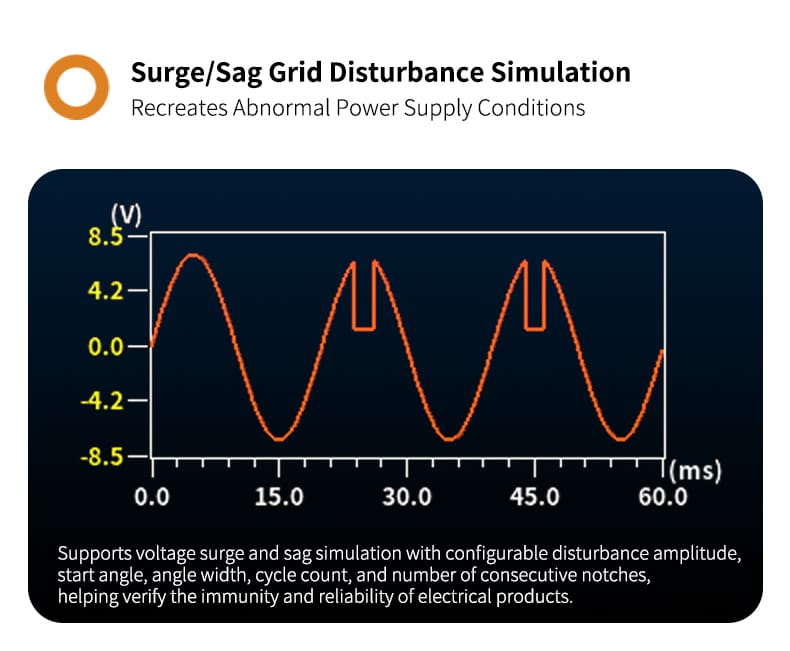

  • サージ/サグ・モードで、電圧の上昇(サージ)や低下(サグ)などの系統擾乱を模擬
  • 出力の開始・終了位相角を 0~360° で自由に設定可能
  • リレー制御出力を内蔵し、確実な電気的絶縁を実現
  • フルデジタル制御、OVP・OCP・OPP 保護機能を搭載

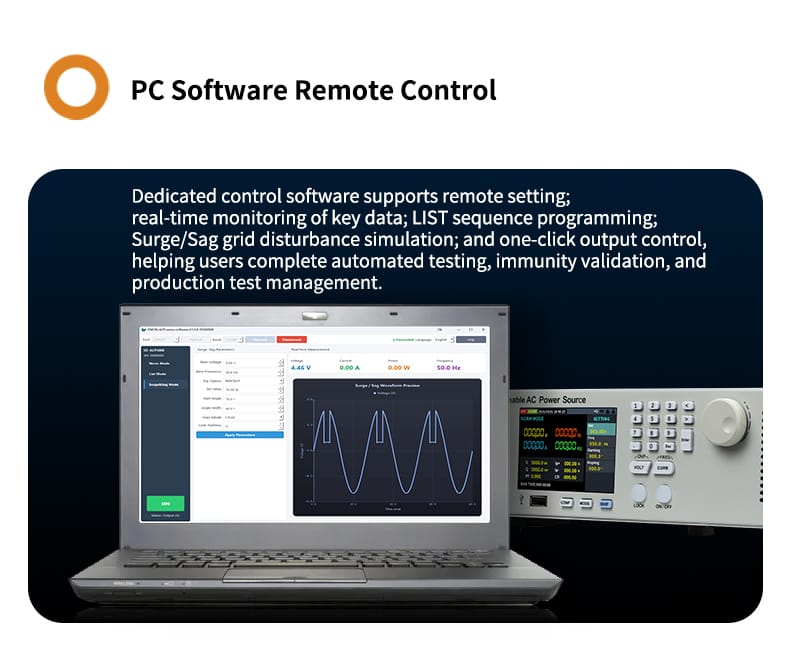

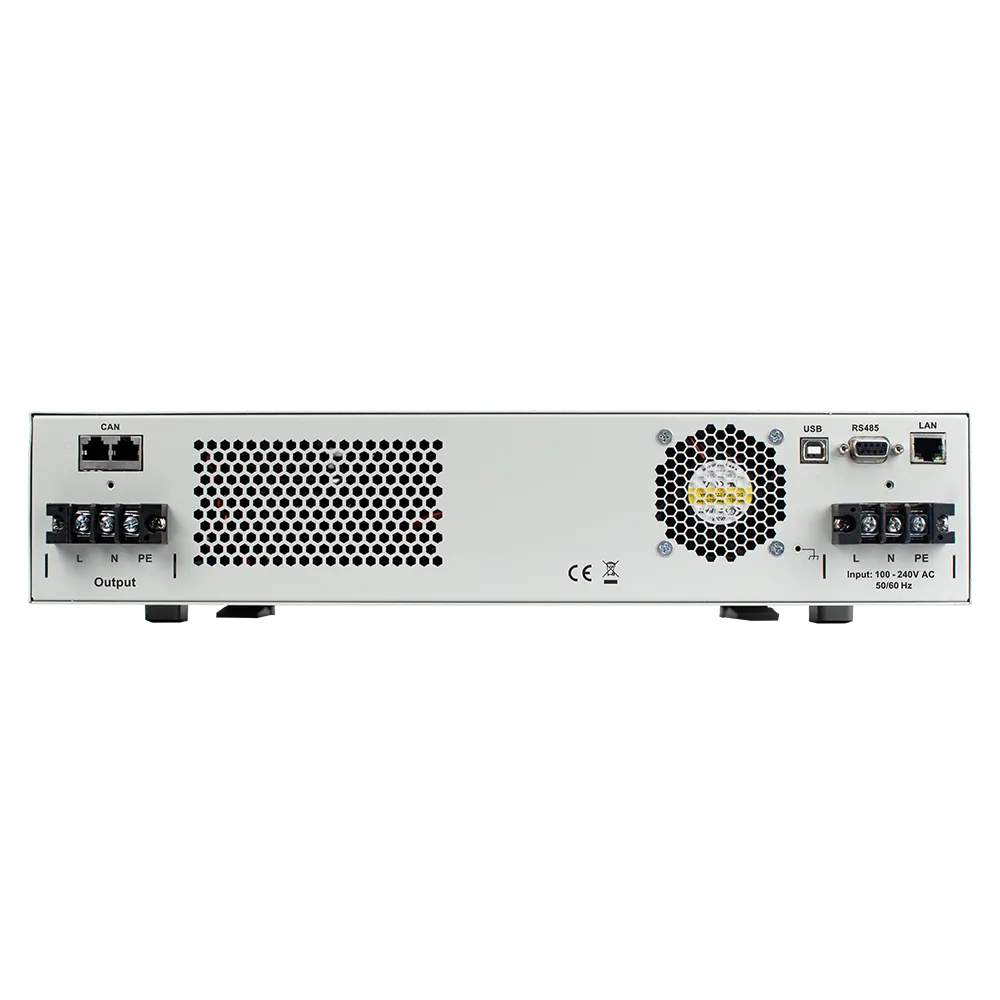

  • LAN、RS485、USB の通信インターフェースを備え、SCPI・MODBUS プロトコルに対応
  • 3.95インチ・ディスプレイと、わかりやすく直感的な画面で操作が簡単

ラインナップ

モデル製品名税込価格(円)在庫状況
ACP2000ACPシリーズ 交流電源 2kVA、300Vac、40~400Hz¥388,300-
ACP3000ACPシリーズ 交流電源 3kVA、300Vac、40~400Hz¥535,700-
ACP3045ACPシリーズ 交流電源 3kVA、300Vac/±450Vdc、40~400Hz¥646,800-

製品詳細

仕様

モデルACP2000ACP3000ACP3045
ディスプレイ3.95インチ TFT LCD
インターフェースUSB,LAN,RS485
重量約11kg
動作温度0-40℃
リードバック分解能
電圧10mV
電流10mA
設定確度
電圧≤0.2%+600mV
設定分解能
電圧10mV
電流10mA
温度係数±(25℃から1℃あたり0.04%)
定格出力 (0℃-40℃)
AC 出力電圧0-300V
DC 出力—- 450V~450V
AC 出力電流0-15Arms、45Apeak
DC 出力電流—0-10A
AC 出力周波数40-400Hz
AC 出力電力2kVA3kVA
入力
電圧 / 周波数 / 電流100V~240Vac;45Hz~65Hz;最大 16Arms
リードバック確度
電圧≤0.2%+600mV
寸法(W×H×D)428mm * 88.0mm*446.2mm
ロード・レギュレーション(出力の% + オフセット)≤0.1%FS(抵抗負荷)
ライン・レギュレーション(出力の% + オフセット)≤0.5%FS(抵抗負荷)
位相角
開始位相角0-360°
終了位相角0-360°
全高調波ひずみ(THD)*≤0.6%THD 測定条件 220V、40~200Hz、無負荷
クレストファクタ(CF)3

アクセサリー

付属品

写真

クイックガイド

USBケーブル

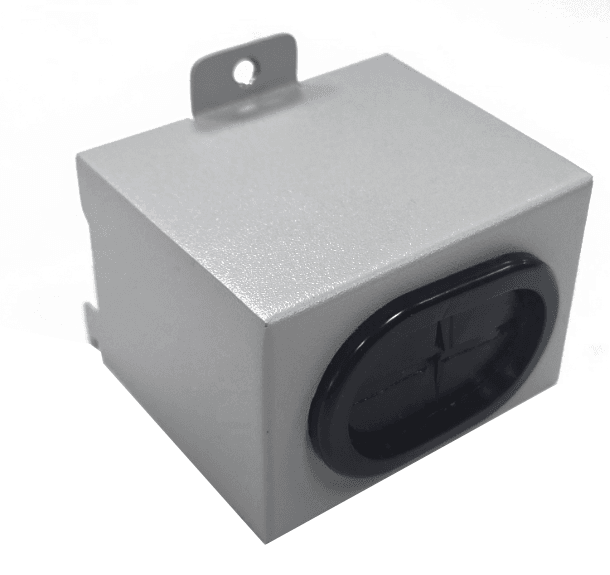

AC/DC 端子保護カバー

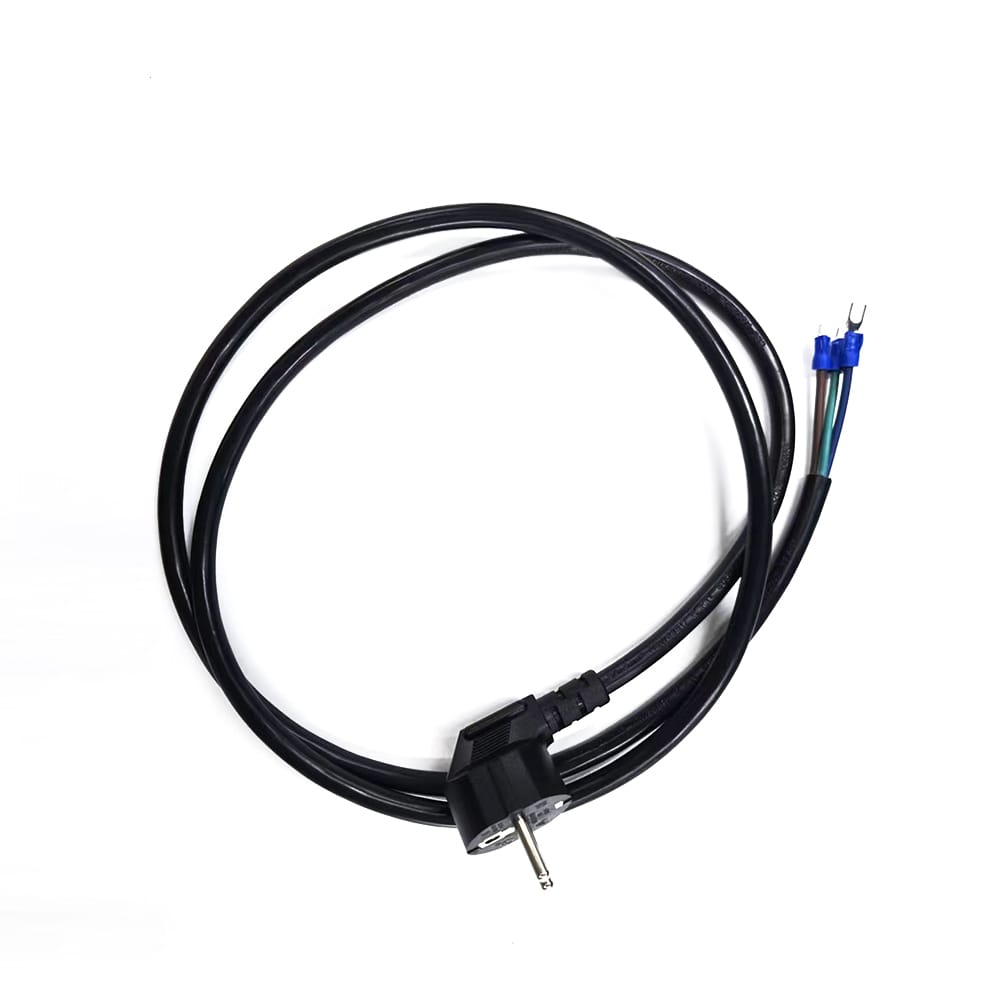

16A 電源コード

付属品は実際の出荷内容に準じます。
