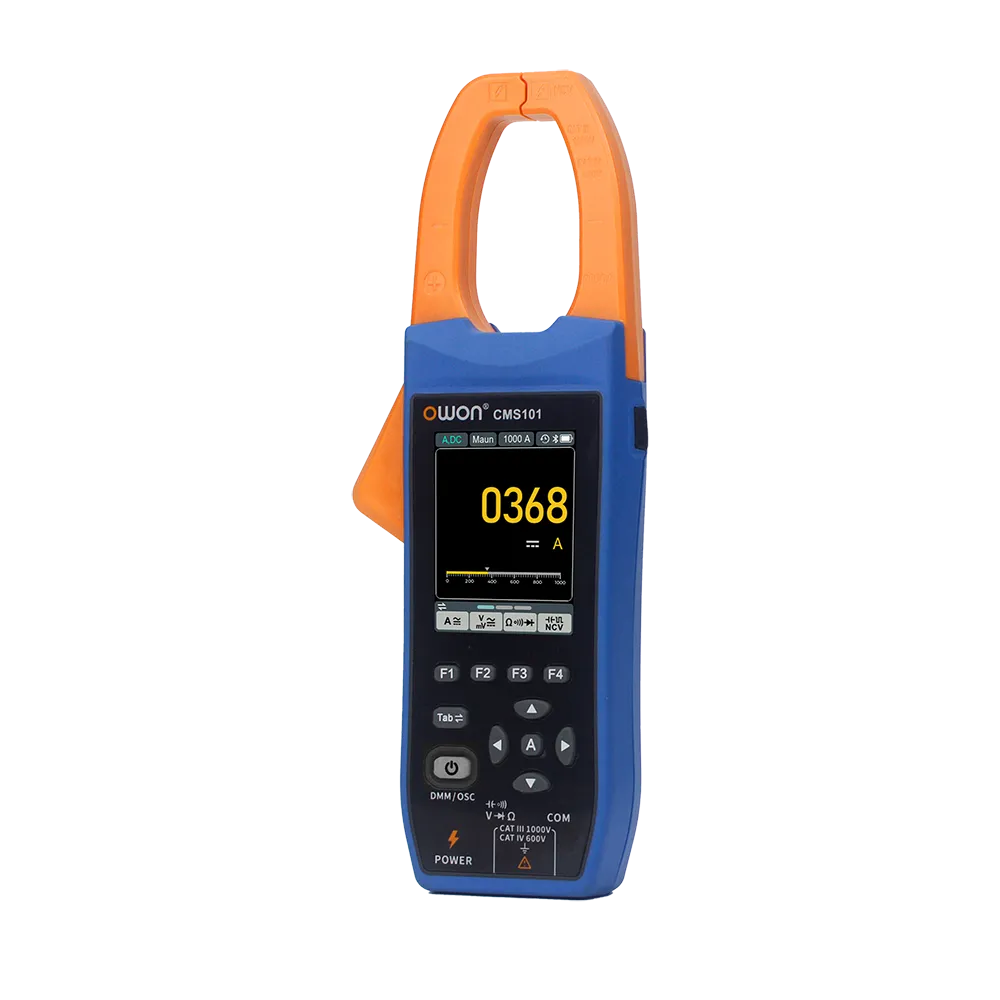

特長

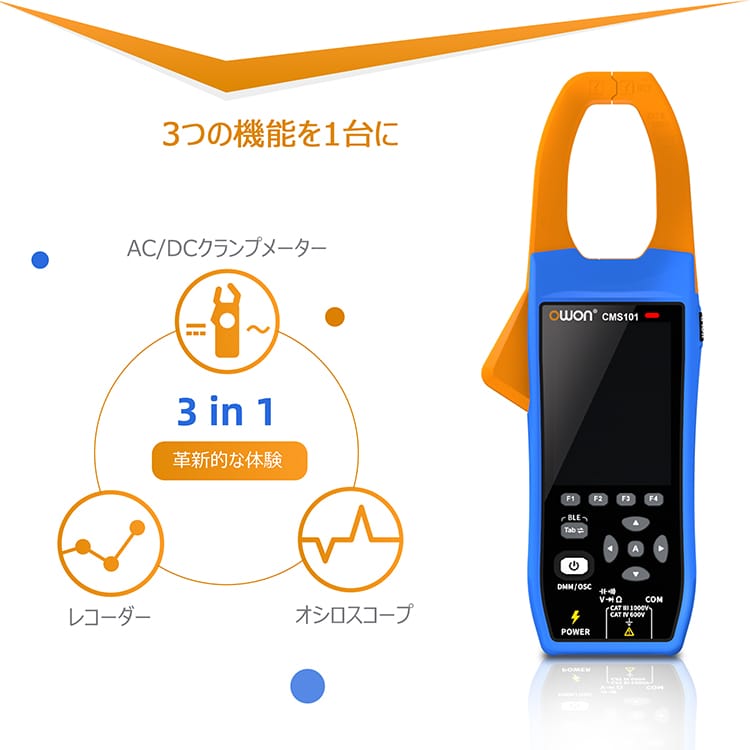

- AC/DC クランプメーター + レコーダー + オシロスコープ
- クランプメーター： 20,000カウント、真の実効値、オートレンジ

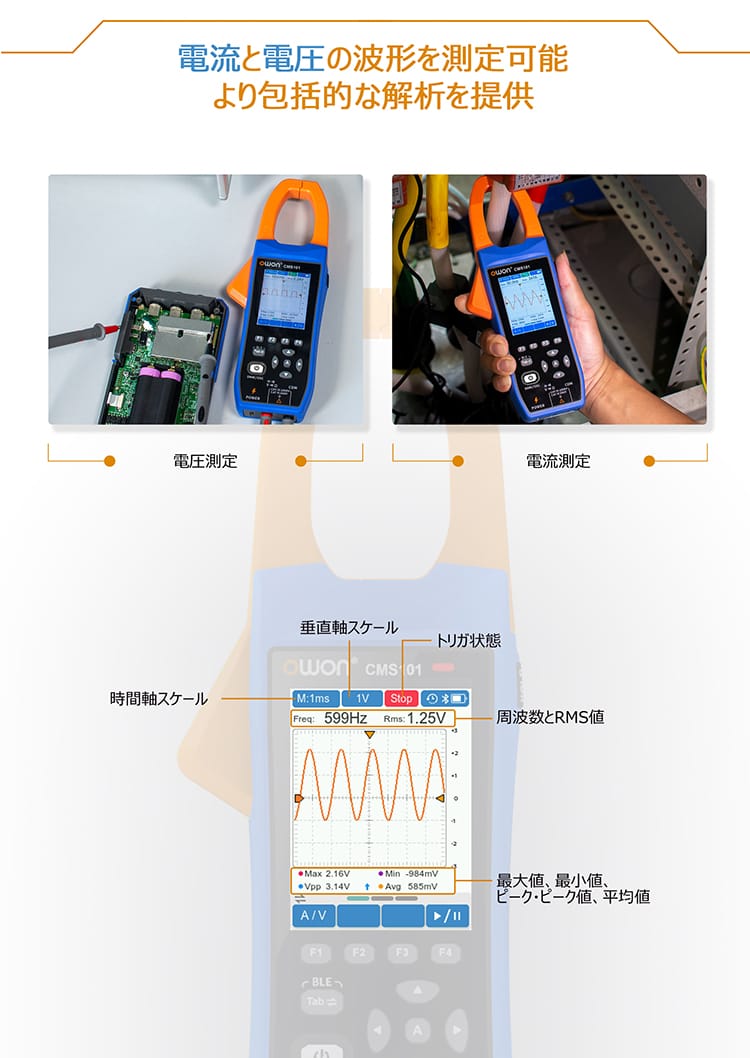

- オシロスコープ： 電圧/電流の波形を測定

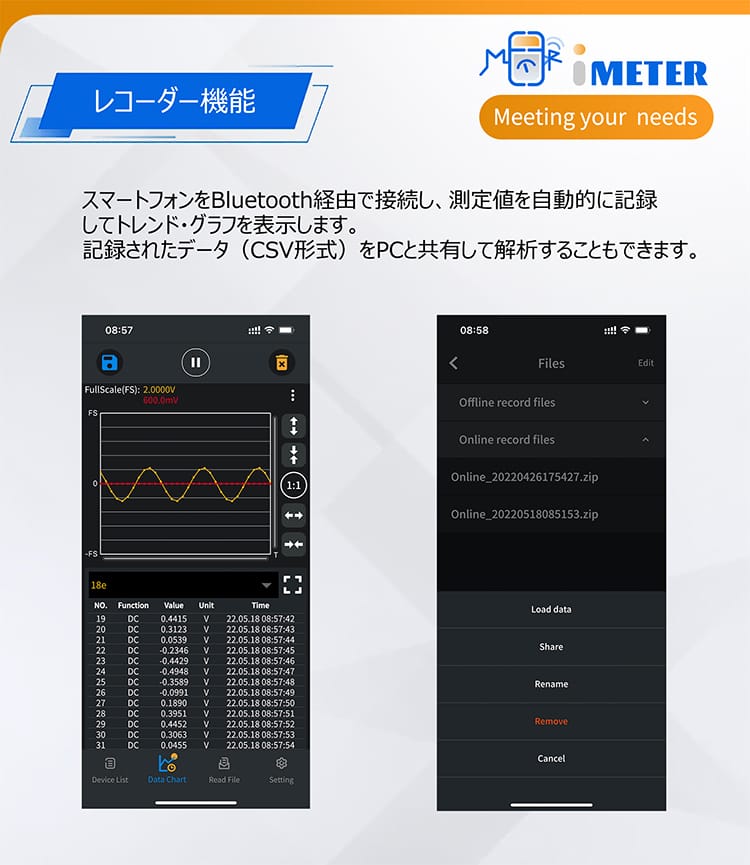

- レコーダー： i-meterアプリを使用して、表示、比較、解析、保存
- アプリは Android/IOS をサポート

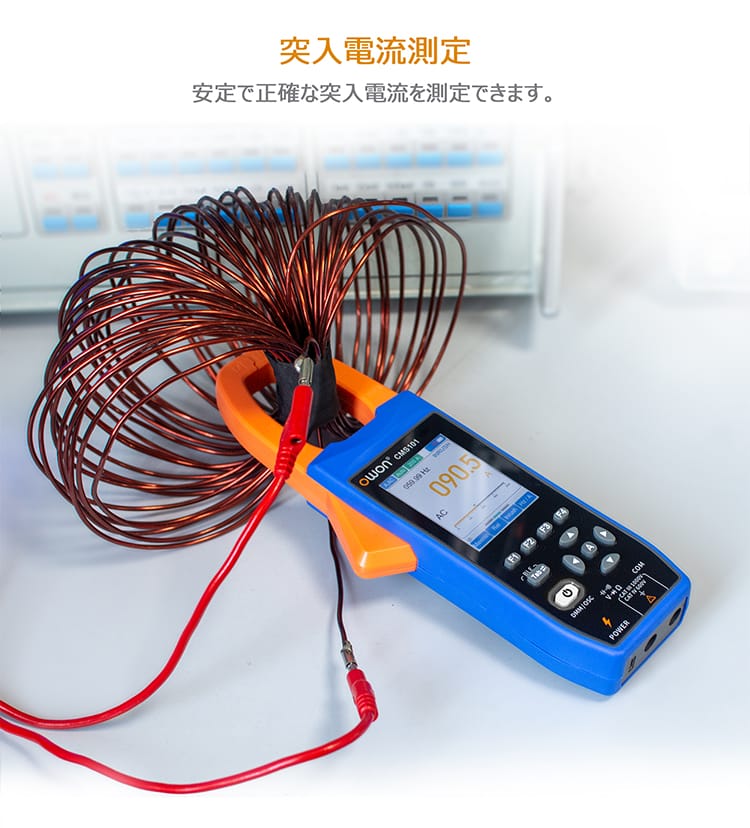

- 突入電流測定

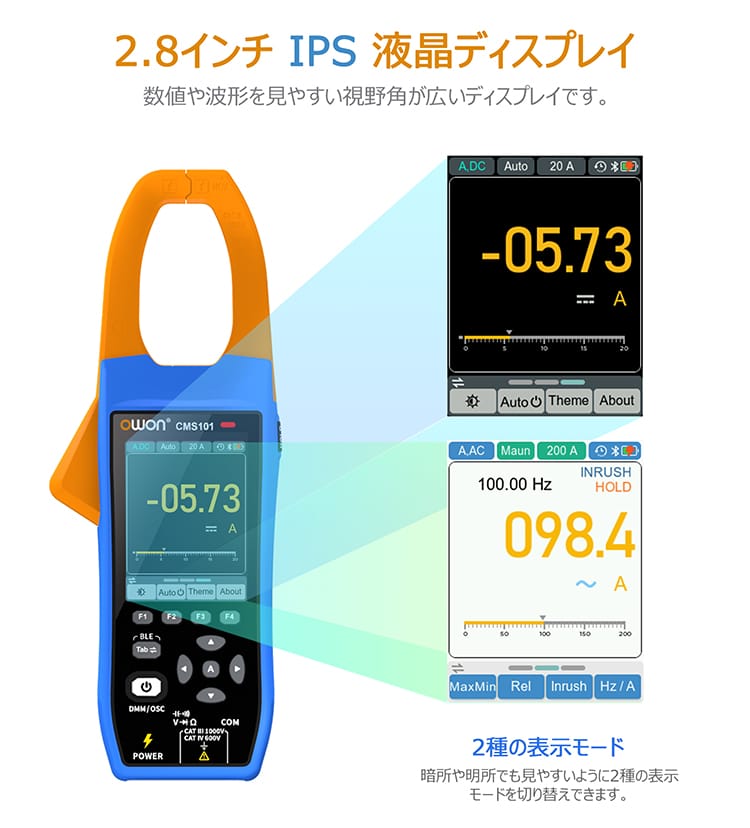

- 視野角が広くクリアな表示の 2.8インチ IPS LCD ディスプレイ
- 暗所/明所に対応した2種の表示モード
- NCV機能
ラインナップ
| モデル | カウント数 | AC/DC電流 | オシロスコープ帯域幅 | ブルートゥース | 税込価格（円） |
|---|---|---|---|---|---|
| CMS101 | 20,000 | 1000A | 1 kHz | ○ | ¥23,100 |
| CMS061 | 20,000 | 600A | 1 kHz | ○ | ¥19,800 |
製品詳細
仕様
マルチメーター仕様
|
レンジ |
確度 | |
|---|---|---|
|
DC電圧 (V) |
20.000mV |
±（0.1%+20dig） |
|
200.00mV |
±（0.1%+6dig） | |
|
2.0000V/20.000V/200.00V/ |
±（0.1%+5dig） | |
|
1000.0V |
±（0.15%+5dig） | |
|
AC電圧（V） |
200.00mV/ 2.0000V/20.000V/200.00V |
±（0.6%+10dig） |
|
1000.0V |
±（0.8%+10dig） | |
|
DC電流 (A) |
20.00A |
±（2.0%+10dig） |
|
200.0A |
±（2.0%+5dig） | |
|
AC電流（A） |
20.00A |
±（3.0%+10dig） |
|
200.0A |
±（2.5%+5dig） | |
|
突入電流（A） |
20.00A |
±（10.0%+10dig） |
|
200.0A | ||
|
抵抗（R） |
200.0Ω |
±（0.8%+10dig） |
|
2.0000kΩ / 20.000kΩ / 200.00kΩ / 2.0000MΩ |
±（0.3%+5dig） | |
|
20.000MΩ |
±（0.5%+5dig） | |
|
100.00MΩ |
±（5%+10dig） | |
|
キャパシタンス (F) |
2.000nF |
±（5.0%+10dig） |
|
20.00nF / 200.0nF / 2.000µF 20.00µF / 200.0µF / 2.000mF / 20.00mF |
±（3.0%+10dig） | |
|
周波数 (Hz) |
200.00 Hz /2.0000 kHz/ 20.000 kHz / 200.00 kHz / 2.0000 MHz / 20.000 MHz |
±（0.1%+5dig） |
|
デューティ比 |
0.1%～99.9%（代表値：Vrms=1V、f=100 Hz） |
±（1.2%+3dig） |
|
0.1%-99.9%（≥1 kHz） |
±（2.5%+10dig） |
オシロスコープ仕様
|
周波数帯域 |
1 MHz（電圧）; 1 kHz(電流) | ||
|---|---|---|---|
|
サンプル・モード |
リアルタイム・サンプル | ||
|
サンプル・レート |
5.0 MSa/s | ||
|
チャンネル数 |
1 | ||
|
入力インピーダンス |
≥10MΩ | ||
|
最大入力電圧 |
1000V | ||
|
最大入力電流 |
1000A | ||
|
水平軸スケール |
2.5us/div~10S/div | ||
|
時間軸確度 |
±(0.01%+0.1div) | ||
|
垂直軸スケール |
30mV/div~500V/div | ||
|
オフセット範囲 |
±3 div | ||
|
垂直軸角度 |
±(5%+0.2div) | ||
|
自動測定アイテム |
RMS、周期、周波数、最大値、最小値、ピーク・ツー・ピーク、平均値 | ||
|
トリガ・モード |
オート | ||
|
トリガ・タイプ |
立ち上がり、立ち下がり | ||
そのほかの機能
|
ブルートゥース通信 |

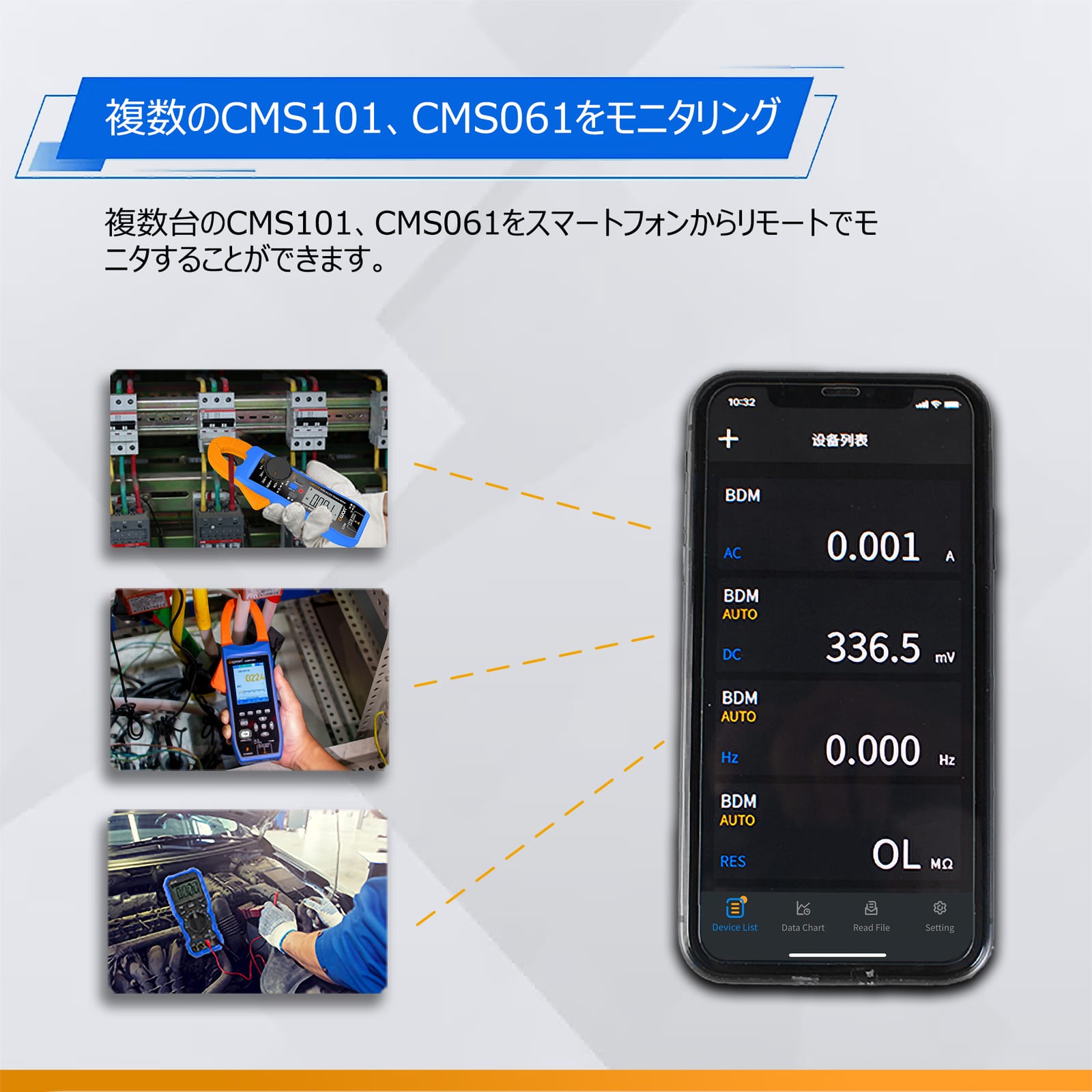

スマートフォンアプリを提供、マルチメーターの測定データをスマートフォン側で表示したり、リモートコントロールを行ったり、データチャートを表示したり、測定データを CSV 形式で保存したりできます。 | ||
|---|---|---|---|
|
自動シャットダウン |
未使用状態が継続すると約10分後に自動的にシャットダウンします。（自動シャットダウンをキャンセルすることもできます） | ||
|
表示モード |
DMM or OSC | ||
|
真の実効値 |
√ |
ゼロ点補正 |
√ |
|
入力保護 |
√ |
ホールド |
√ |
|
バックライト |
√ |
ローバッテリー表示 |
√ |
一般仕様
|
バッテリー |
18650（3.7V）1本 |
|---|---|
|
ディスプレイ |
2.8インチ LCD |
|
寸法 |
CMS101:248mm（L）x 94.5mm（W）x 37.8mm (D) |
アクセサリー
付属品は実際の出荷内容に準じます。
クイックガイド
テストリード

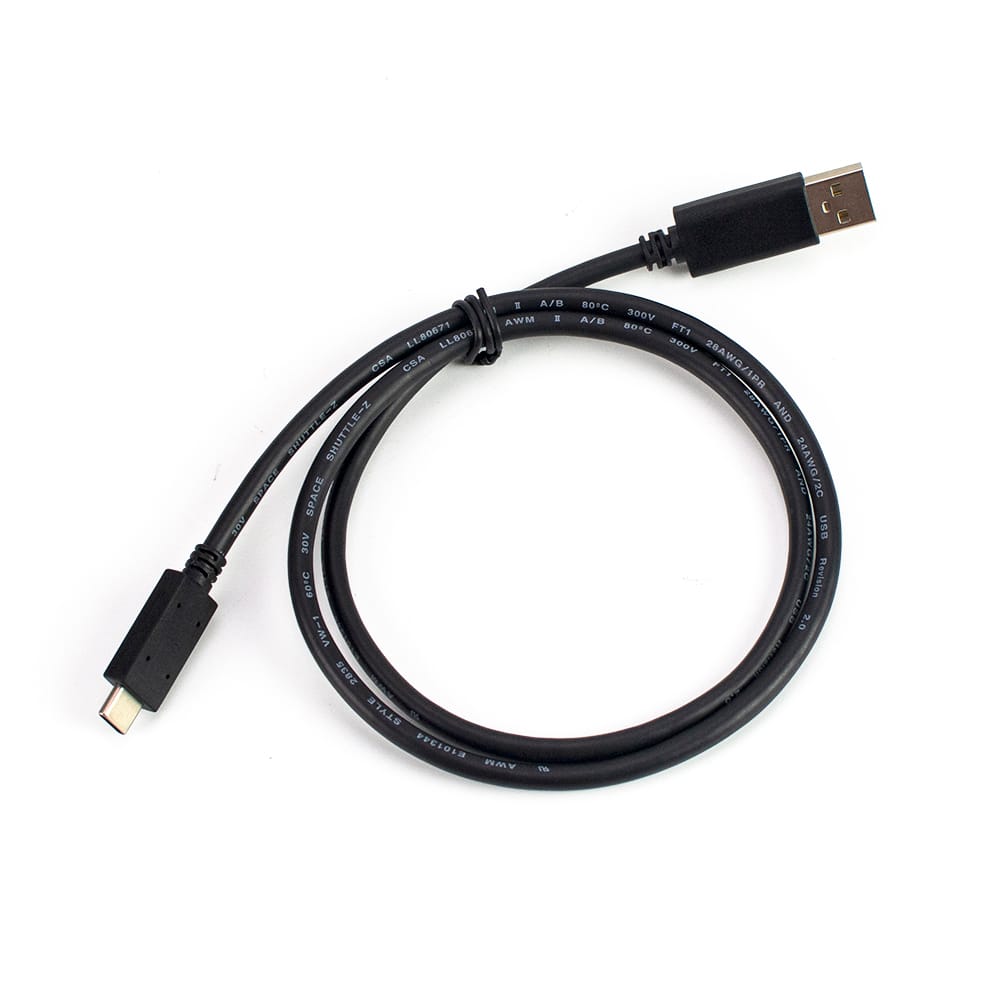

USBケーブル
