特長
- AC/DC クランプメーター + レコーダー + オシロスコープ
- クランプメーター：20,000カウント、真の実効値、オートレンジ
- オシロスコープ：電圧/電流の波形を測定
- レコーダー：i-meterアプリを使用して、表示、比較、解析、保存
- アプリは Android/IOS をサポート
- 突入電流測定
- 視野角が広くクリアな表示の 2.8インチ IPS LCD ディスプレイ

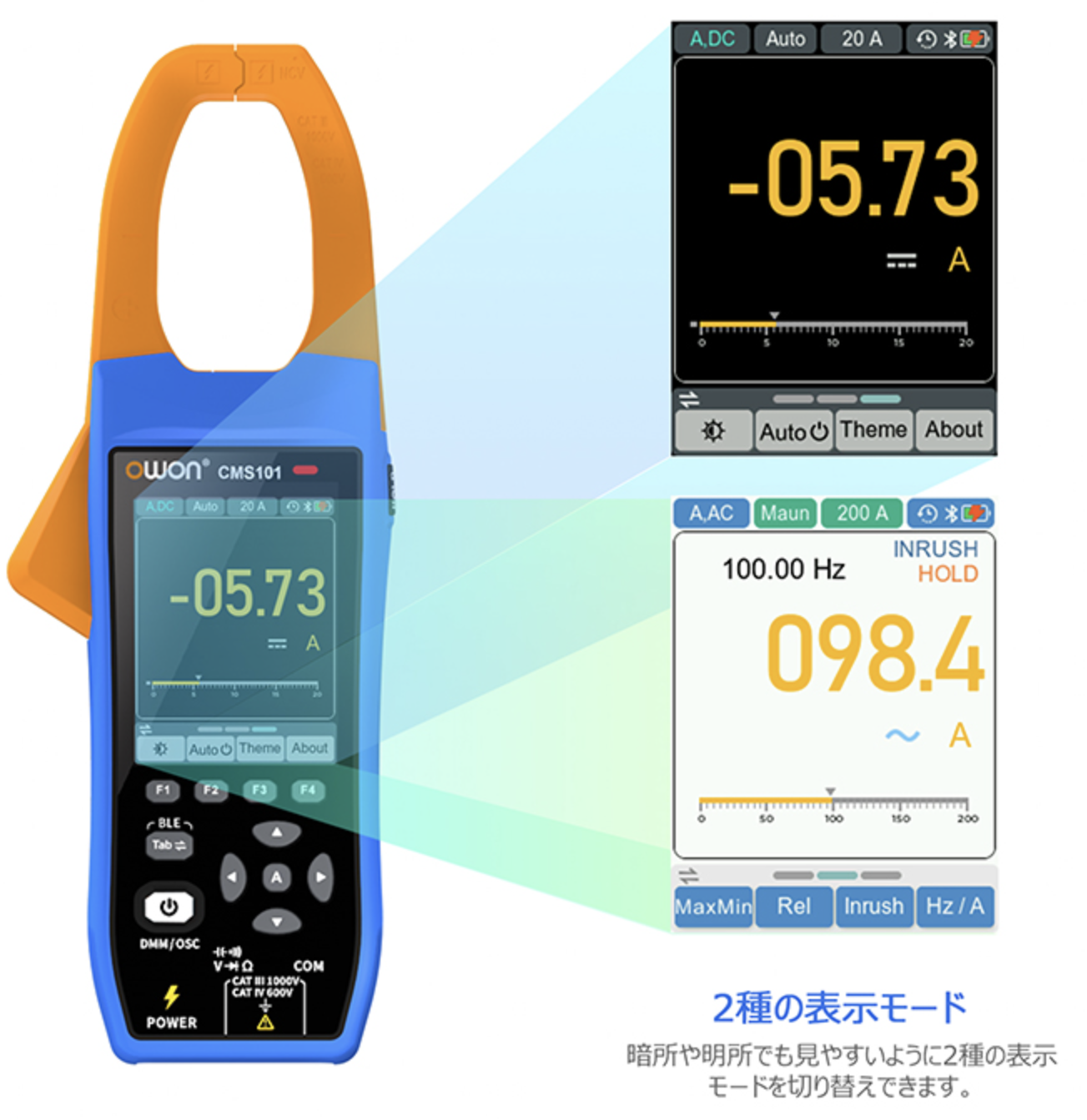

- 暗所/明所に対応した2種の表示モード
- NCV機能
ラインナップ
| モデル | 製品名 | 税込価格（円） |
|---|---|---|

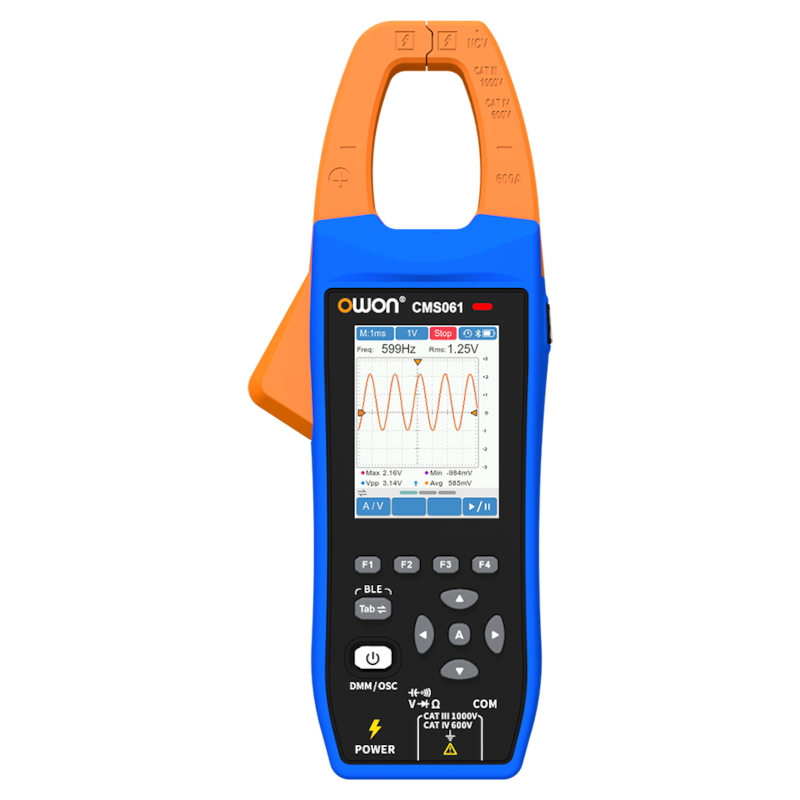

| CMS061 | CMS061 クランプメーター 600A、20000カウント | ¥19,800 |
製品詳細

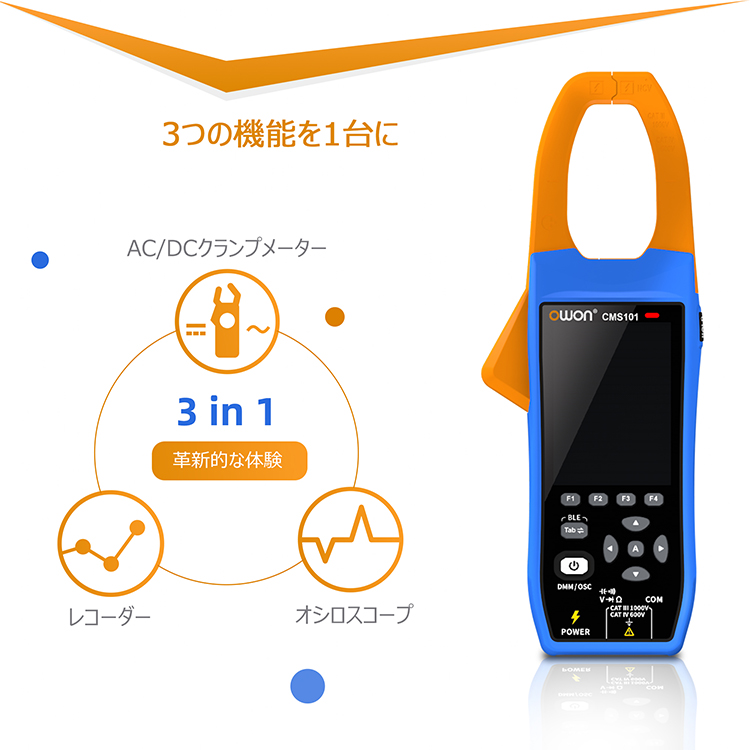

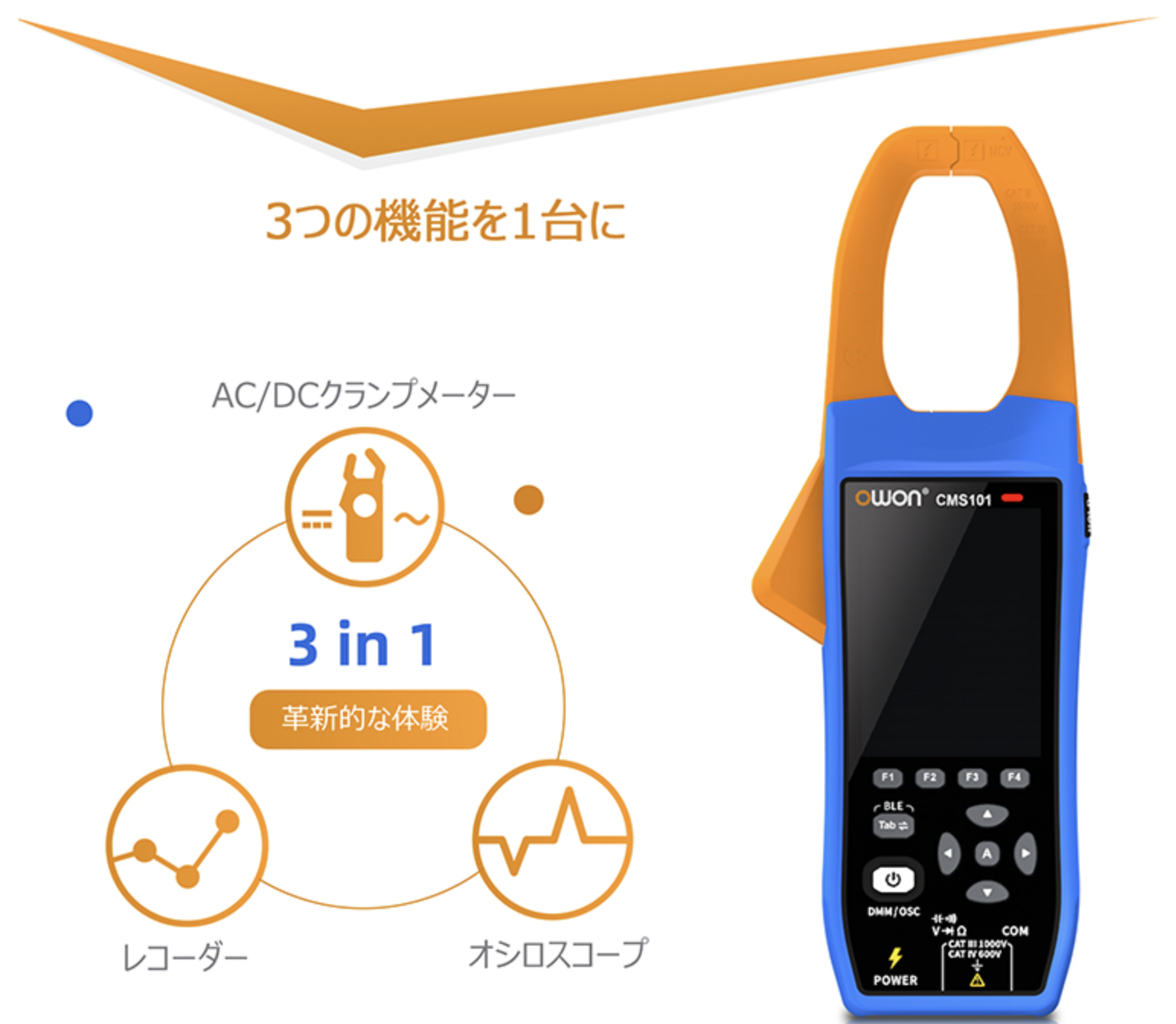

■3つの機能を1台に
AC/DCクランプメーター
レコーダー
オシロスコープ
■機能紹介①

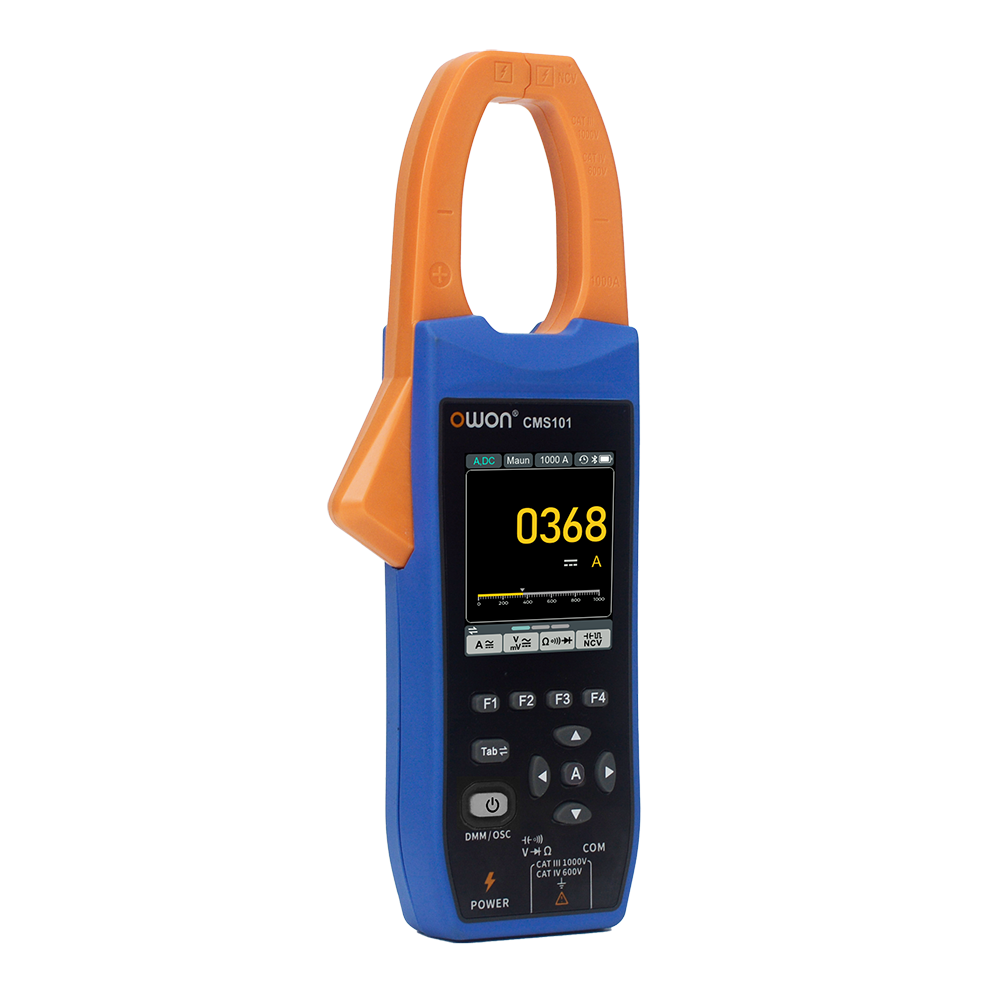

1000A AC/DC
真の実効値、包括的なテスト
ワン・クリック測定

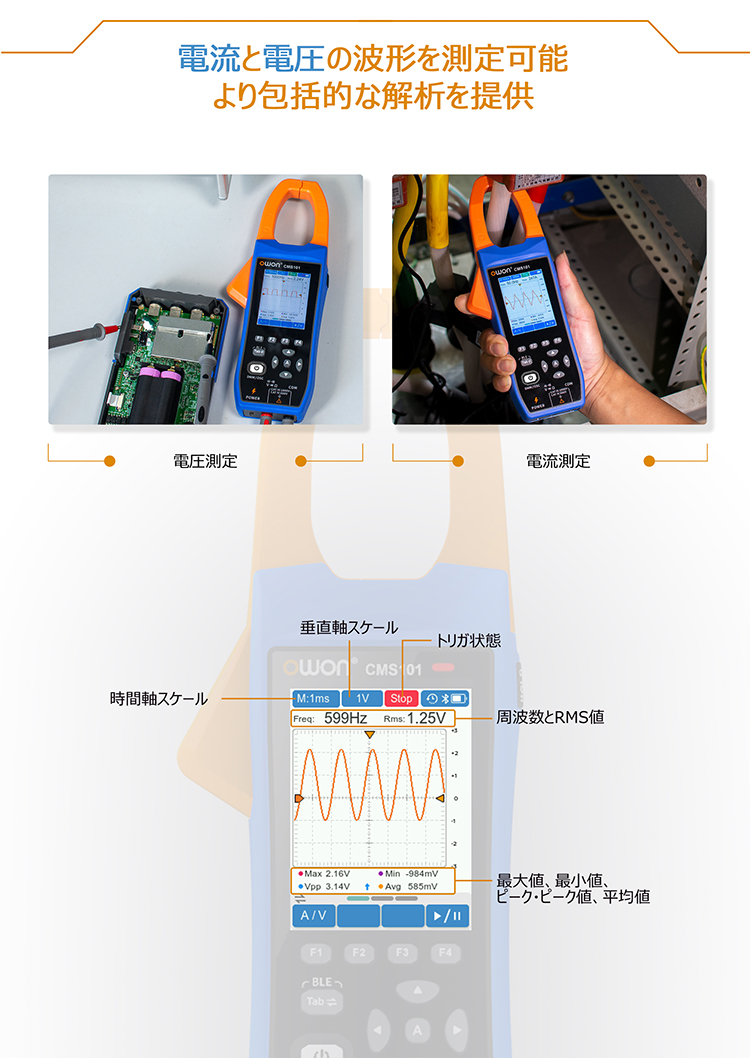

■機能紹介②

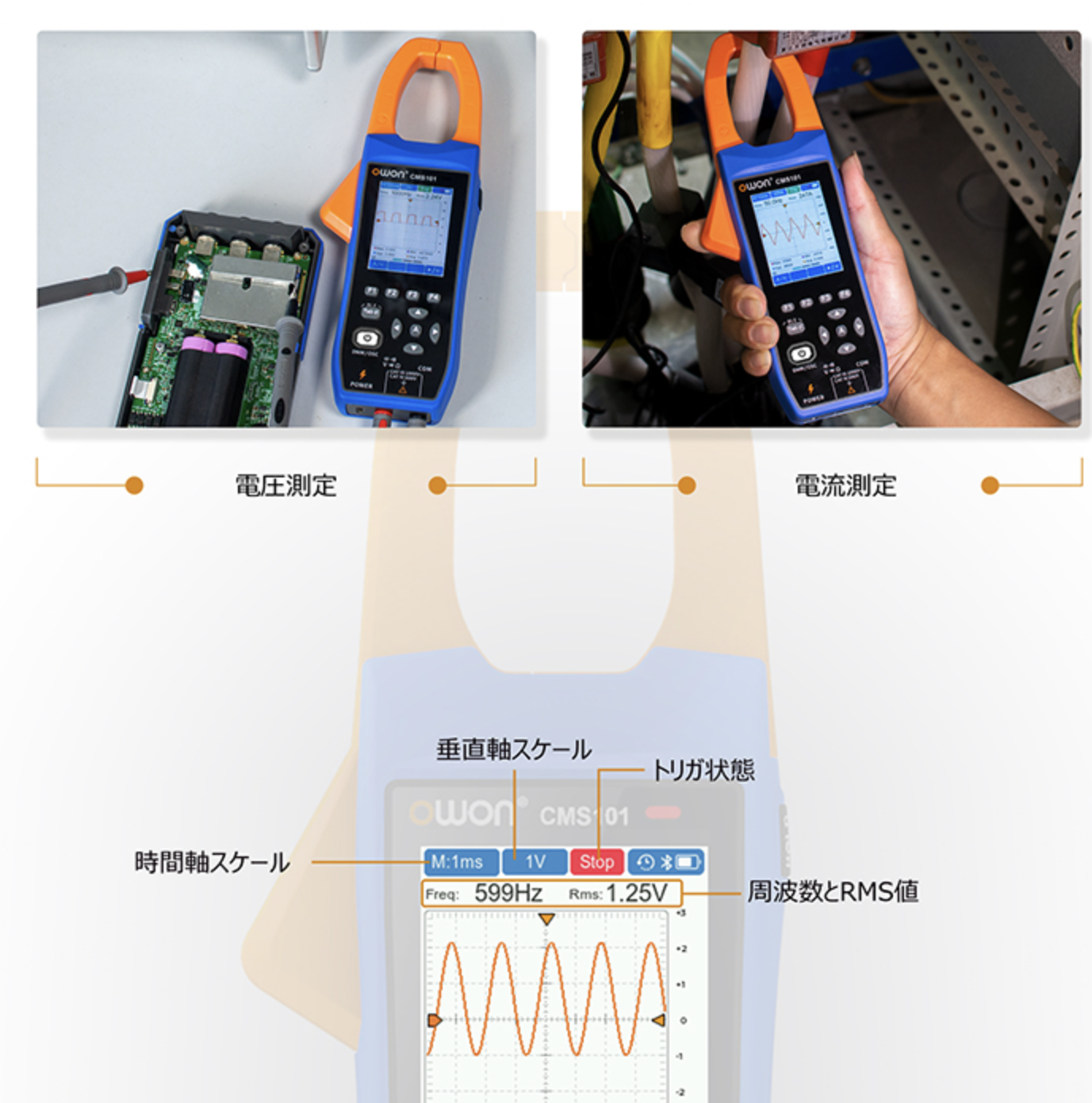

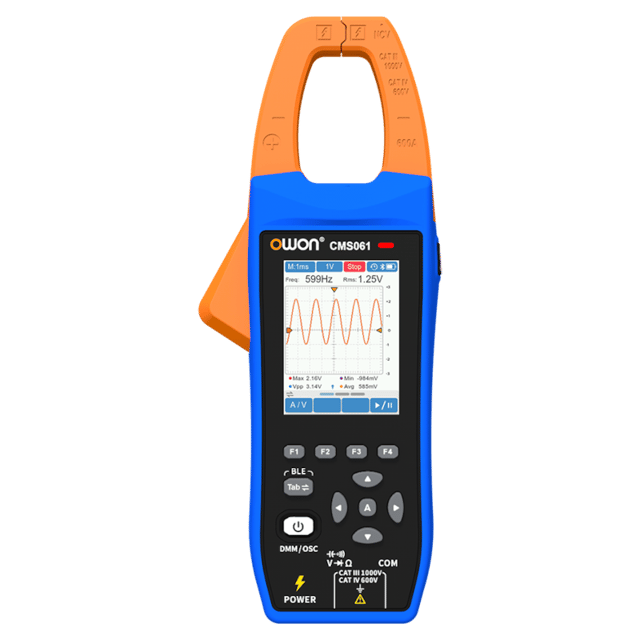

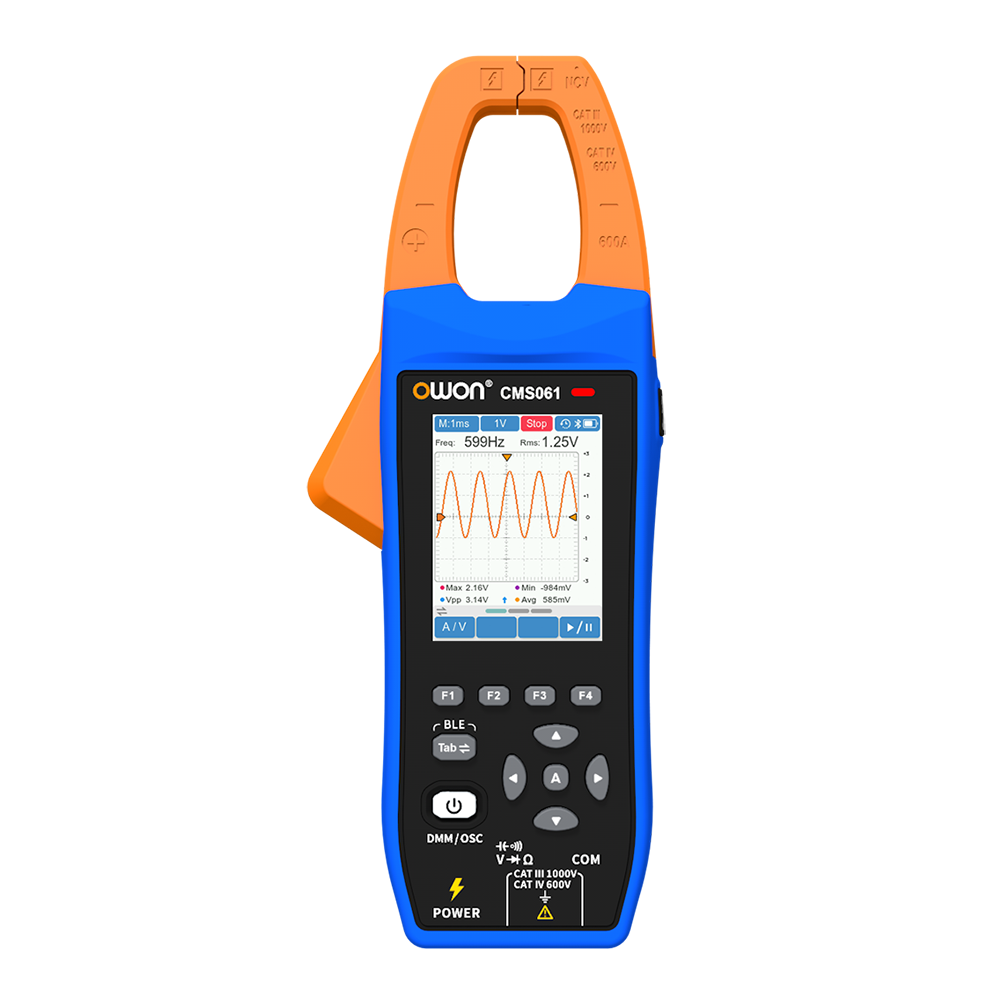

電流と電圧の波形を測定可能より包括的な解析を提供
■機能紹介③

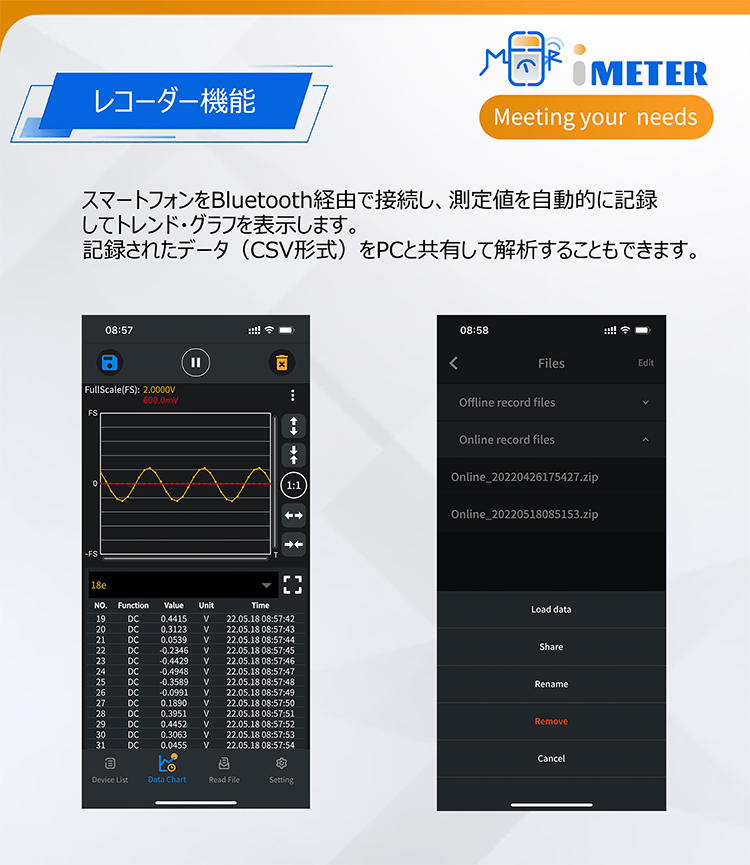

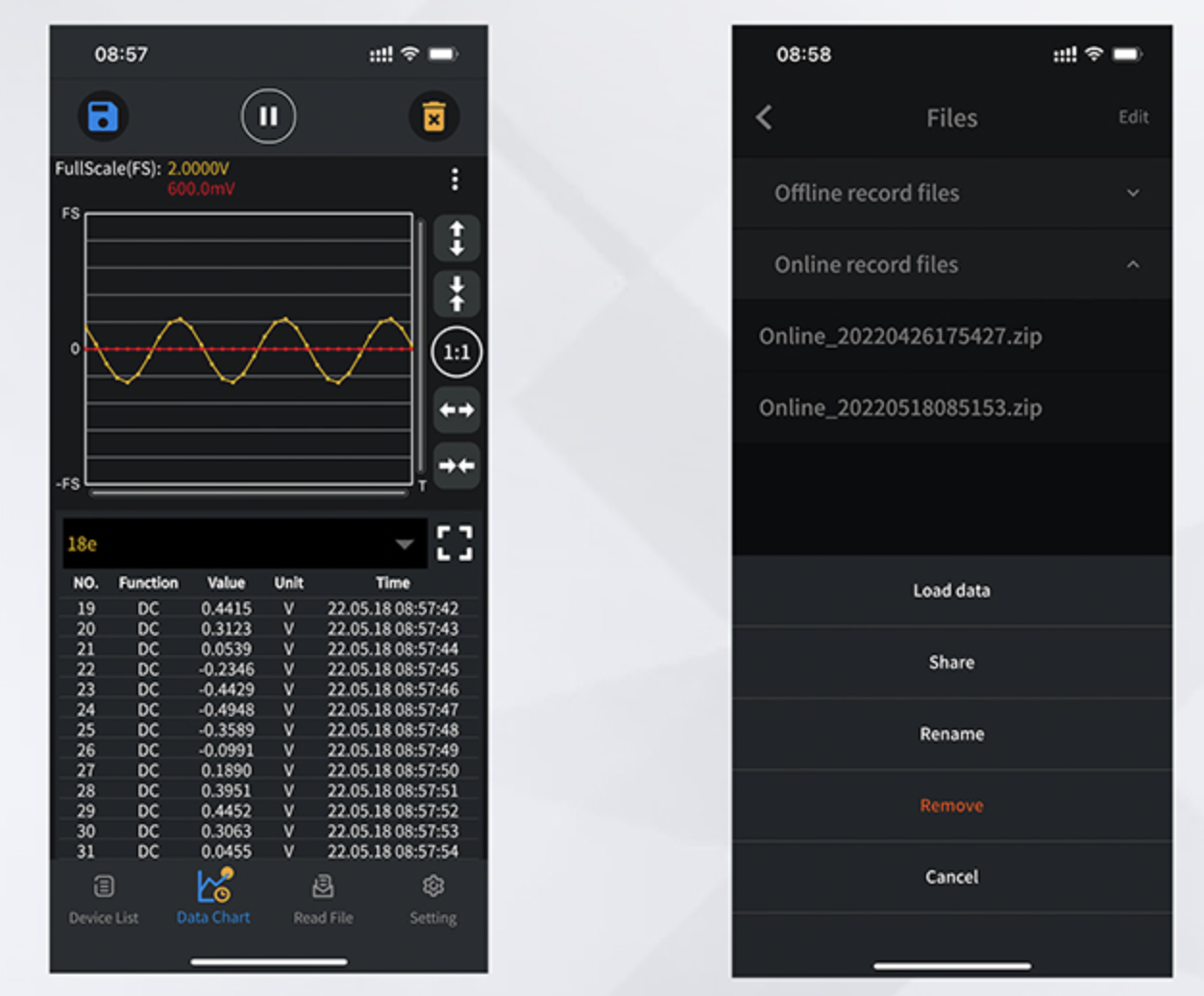

レコーダー機能
スマートフォンをBluetooth経由で接続し、測定値を自動的に記録してトレンド・グラフを表示します。
記録されたデータ（CSV形式）をPCと共有して解析することもできます。
■機能紹介④

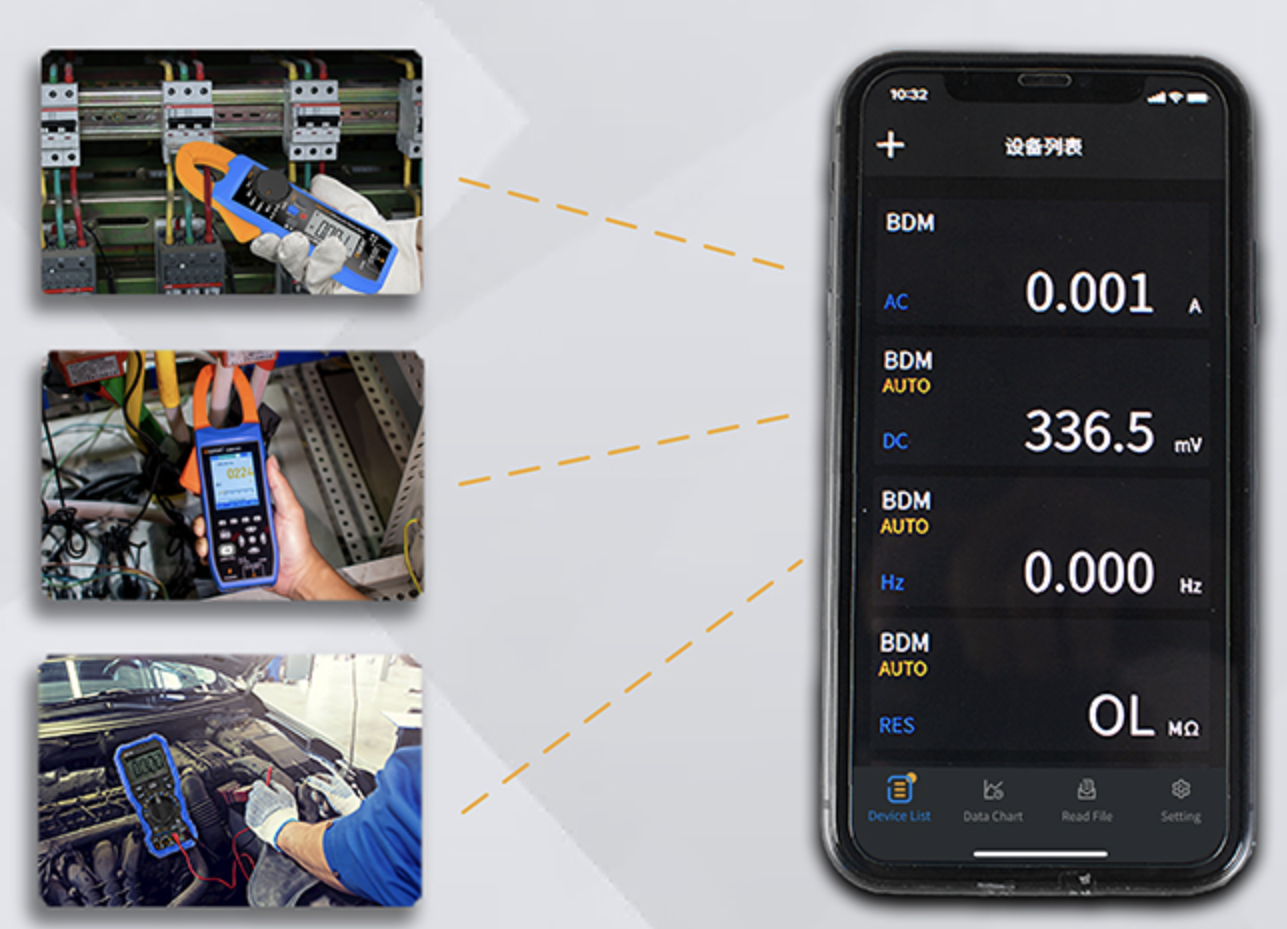

複数台のCMS100をスマートフォンからリモートでモニタすることができます。
■機能紹介⑤

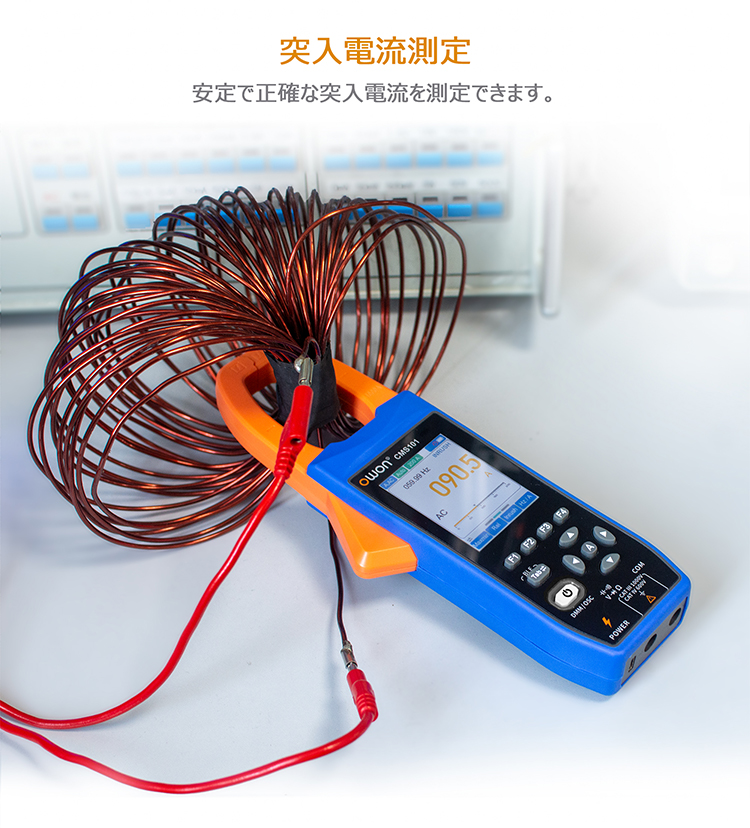

安定で正確な突入電流を測定できます。

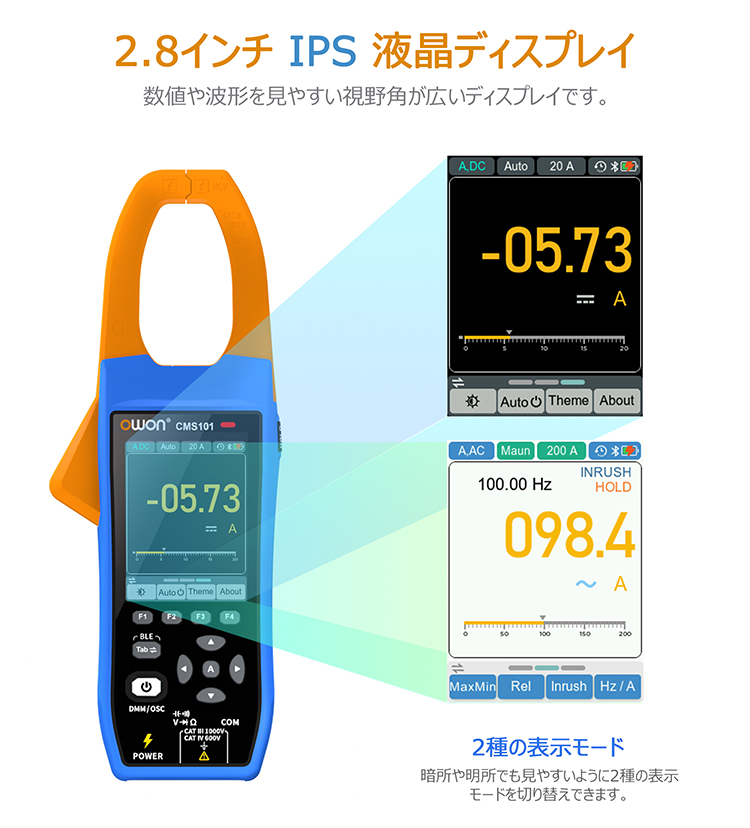

■機能紹介⑥
2.8インチ IPS 液晶ディスプレイ
数値や波形を見やすい視野角が広いディスプレイです。
■機能紹介⑦

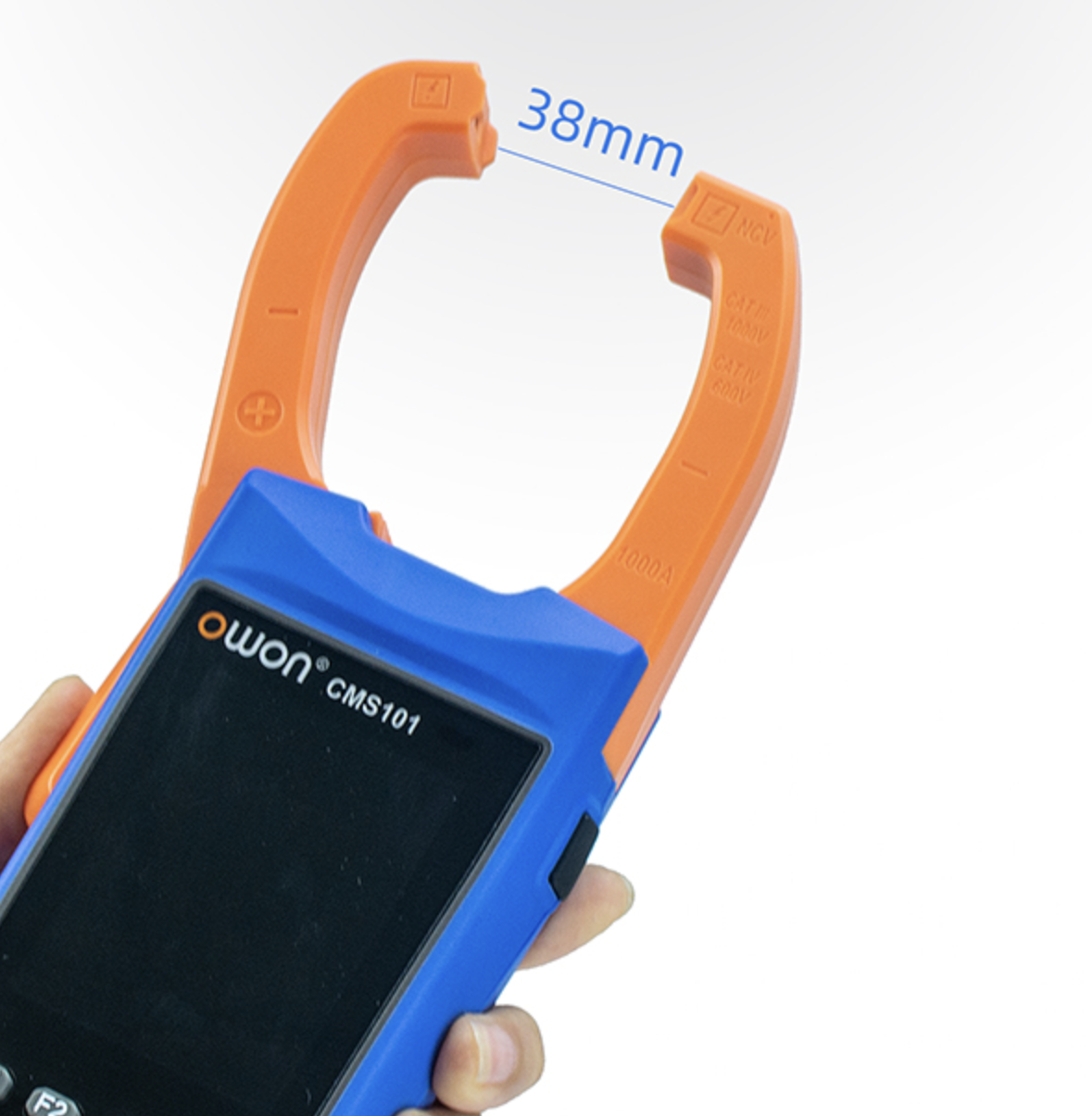

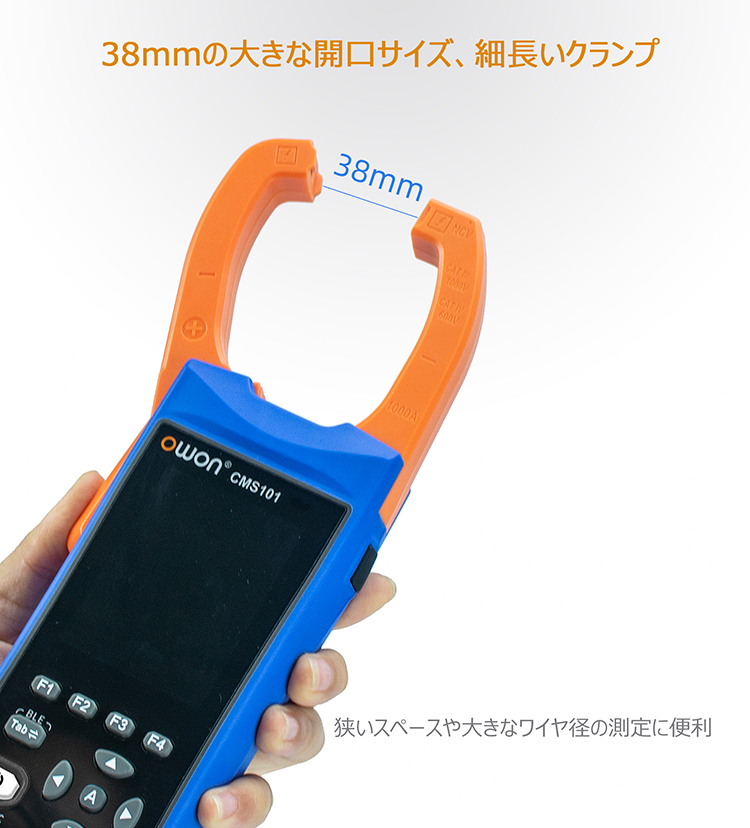

38mmの大きな開口サイズ、細長いクランプ
■機能紹介⑧

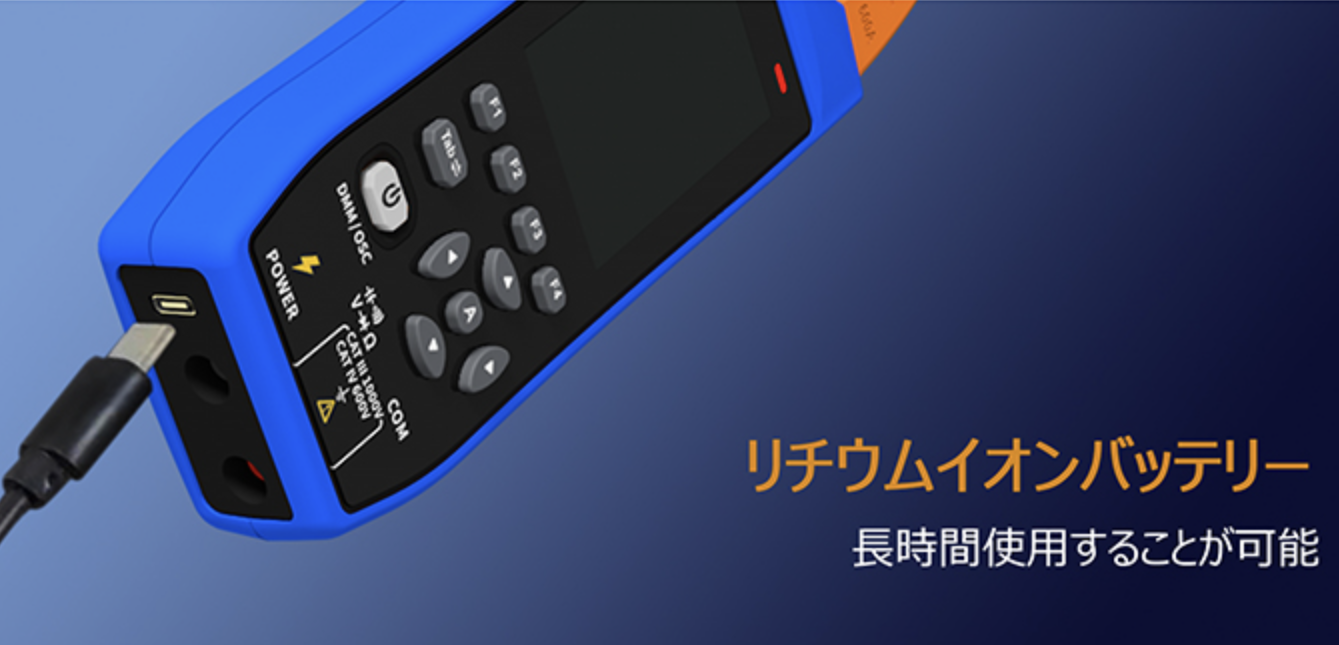

リチウムイオンバッテリー、長時間使用することが可能
■機能紹介⑨

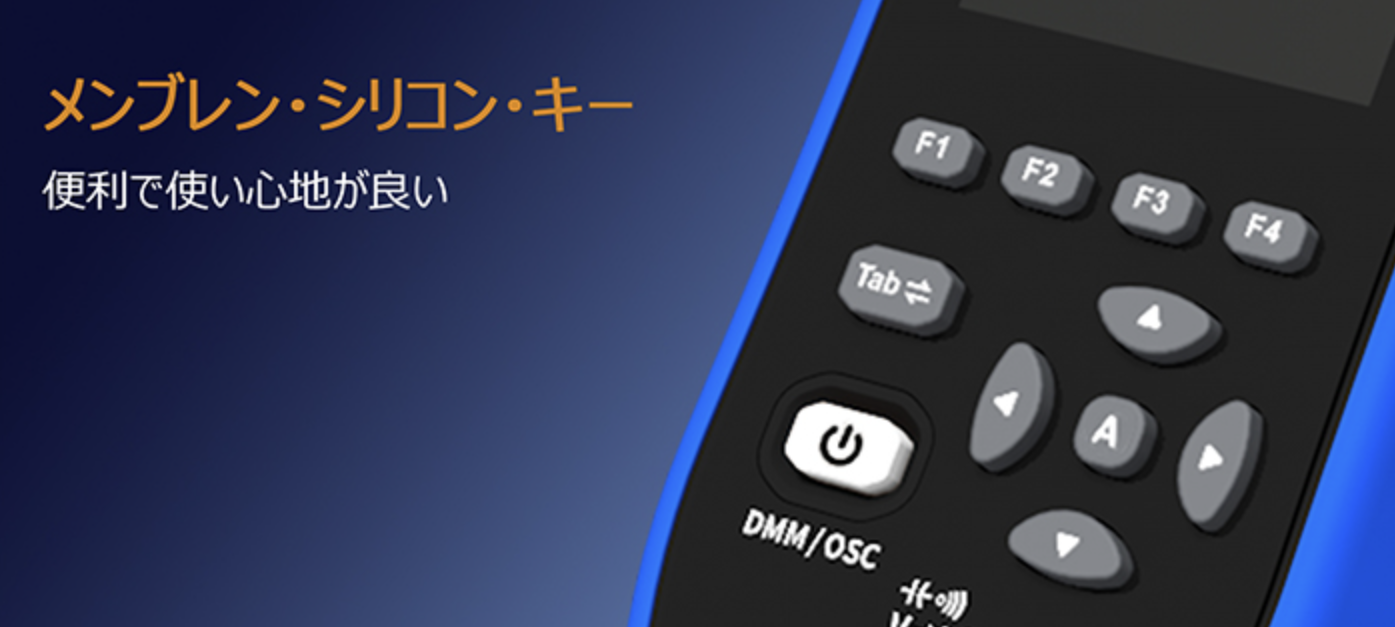

メンブレン・シリコン・キー、便利で使い心地が良い
■機能紹介⑩
ABSラバー・コーティング・デザイン、触感が良く、滑りにくく、衝撃に強い
仕様
| ディスプレイ | 2.8 inch LCD |
|---|---|
| チャンネル数 | 1 |
| 寸法 | 248mm（L） x 94.5mm（W） x 37.8mm（D） |
| トリガタイプ | Rise、Fall |
| 入力インピーダンス | ≥10MΩ |
| 水平軸スケール | 2.5us/div~10S/div |
| 垂直軸スケール | 30mV/div~500V/div |
| 最大入力電圧 | 1000V |
| トリガ・モード | Auto |
| 周波数 (Hz) | |
| 200.00Hz /2.0000kHz/ 20.000kHz / 200.00kHz / 2.0000MHz / 20.000MHz | |
| 確度 | ±（0.1%+5dig） |
| DC電流 (A) | |
| 20.00A | |
| 確度 | ±（2.0%+10dig） |
| 200.0A 1000A（CMS101）, 600A（CMS601） | |
| 確度 | ±（2.0%+5dig） |
| AC電流（A） | |
| 20.00A | |
| 確度 | ±（3.0%+10dig） |
| 200.0A 1000A（CMS101）, 600A（CMS601） | |
| 確度 | ±（2.5%+5dig） |
| 時間軸確度 | ±(0.01%+0.1div) |
| デューティ比 | |
| 0.1%-99.9%（Typical: Vrms=1 V, f=100Hz） | |
| 確度 | ±（1.2%+3dig） |
| 0.1%-99.9%（≥1 kHz） | |
| 確度 | ±（2.5%+10dig） |
| DC電圧 (V) | |
| 20.000mV | |
| 確度 | ±（0.1%+20dig） |
| 200.00mV | |
| 確度 | ±（0.1%+6dig） |
| 2.0000V/20.000V/200.00V/ | |
| 確度 | ±（0.1%+5dig） |
| 1000.0V | |
| 確度 | ±（0.15%+5dig） |
| 最大入力電流 | 600A |
| AC電圧（V） | |
| 200.00mV/ 2.0000V/20.000V/200.00V | |
| 確度 | ±（0.6%+10dig） |
| 1000.0V | |
| 確度 | ±（0.8%+10dig） |
| 入力保護 | ○ |
| ローバッテリー表示 | ○ |
| サンプル・モード | Real-tine sample |
| オフセット範囲 | ±3 grid |
| 真の実効値 | ○ |
| サンプル・レート | 5.0MSa/S |
| 垂直軸角度 | ±(5%+0.2div) |
| 表示モード | DMM or OSC |
| バックライト | ○ |
| 自動シャットダウン | 未使用状態が継続すると約10分後に自動的にシャットダウンします。（自動シャットダウンをキャンセルすることもできます） |
| 最大電流レンジ | 600 A |
| 突入電流（A） | |
| 20.00A | |
| 確度 | ±（10.0%+10dig） |
| 200.0A 1000A（CMS101）, 600A（CMS601） | |
| 確度 | ±（10.0%+10dig） |
| 自動測定アイテム | Rms、Period, Freq、Max、Min、PK-PK、Avg |
| ブルートゥース通信 | スマートフォンアプリを提供、マルチメーターの測定データをスマートフォン側で表示したり、リモートコントロールを行ったり、データチャートを表示したり、測定データを CSV 形式で保存したりできます。 |
| Return zero measurement | ○ |
| ホールド | ○ |
| 周波数帯域 | 1MHz（電圧）; 1kHz(電流) |
| 抵抗（R） | |
| 200.0Ω | |
| 確度 | ±（0.8%+10dig） |
| 2.0000kΩ / 20.000kΩ / 200.00kΩ / 2.0000MΩ | |
| 確度 | ±（0.3%+5dig） |
| 20.000MΩ | |
| 確度 | ±（0.5%+5dig） |
| 100.00MΩ | |
| 確度 | ±（5%+10dig） |
| キャパシタンス (F) | |
| 2.000nF | |
| 確度 | ±（5.0%+10dig） |
| 20.00nF/ 200.0nF/2.000uF 20.00uF/ 200.0uF / 2.000mF/ 20.00mF | |
| 確度 | ±（3.0%+10dig） |
| バッテリー | Single section 18650 3.7V |
アクセサリー
標準付属品 | 数量 | 写真 |
|---|---|---|

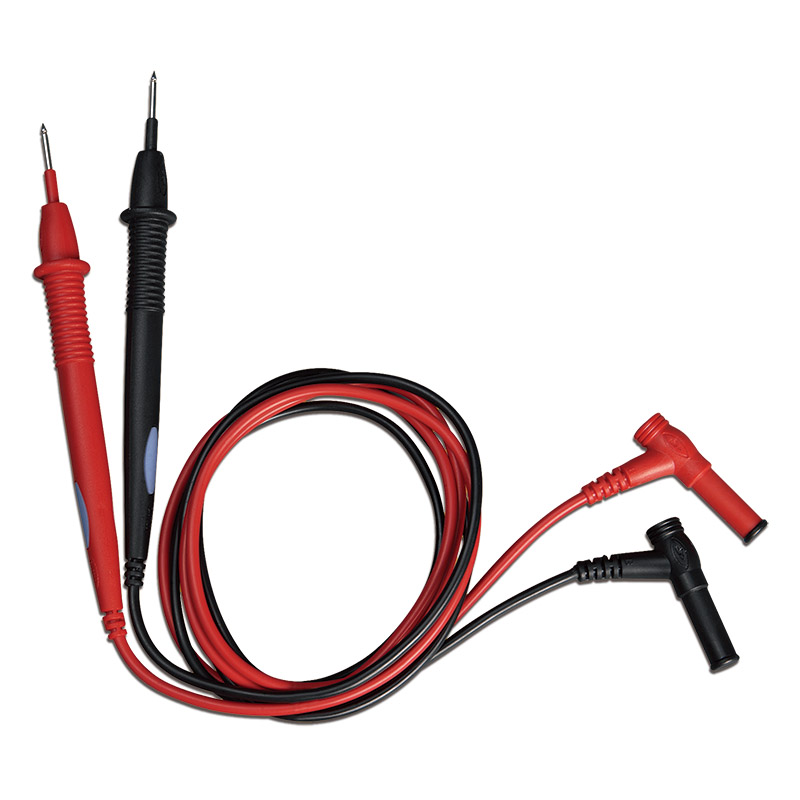

マルチメーターリード | 1 |  |
クイックガイド | 1 |  |

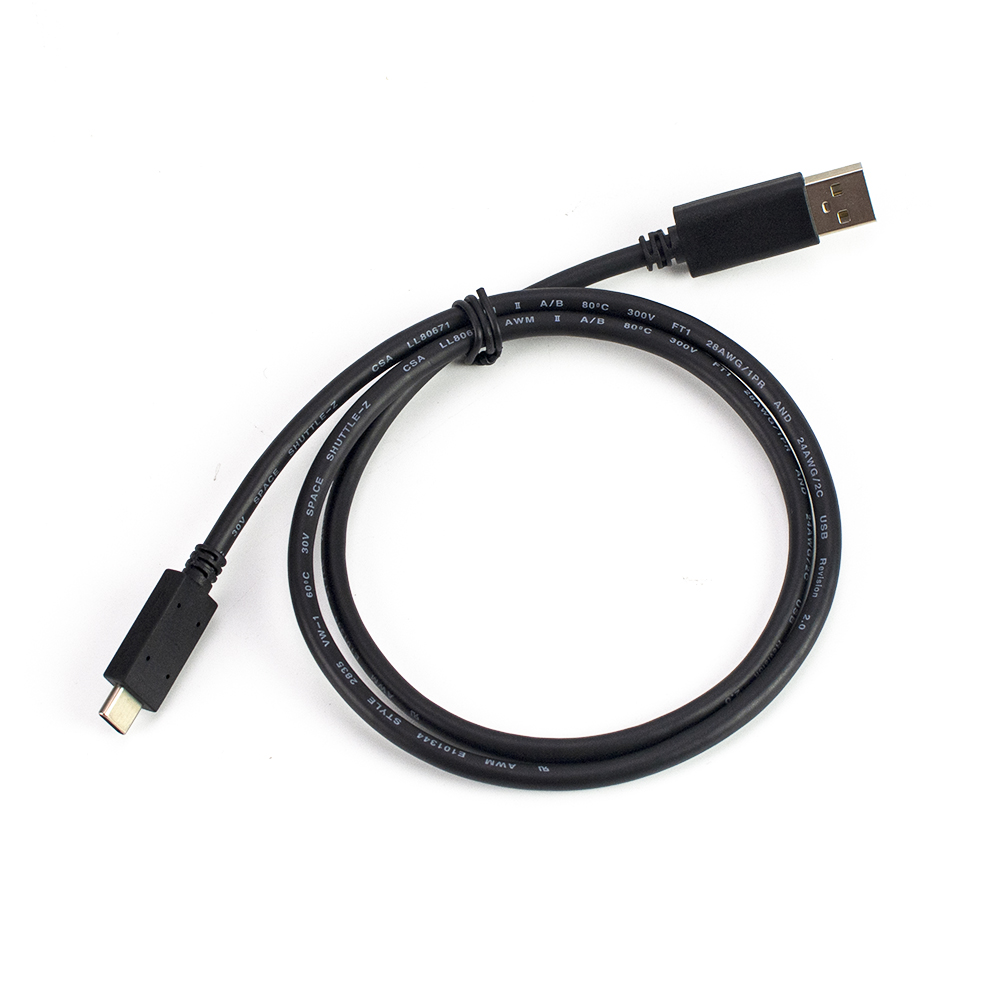

USBケーブル（５V 充電用） | １ |  |
