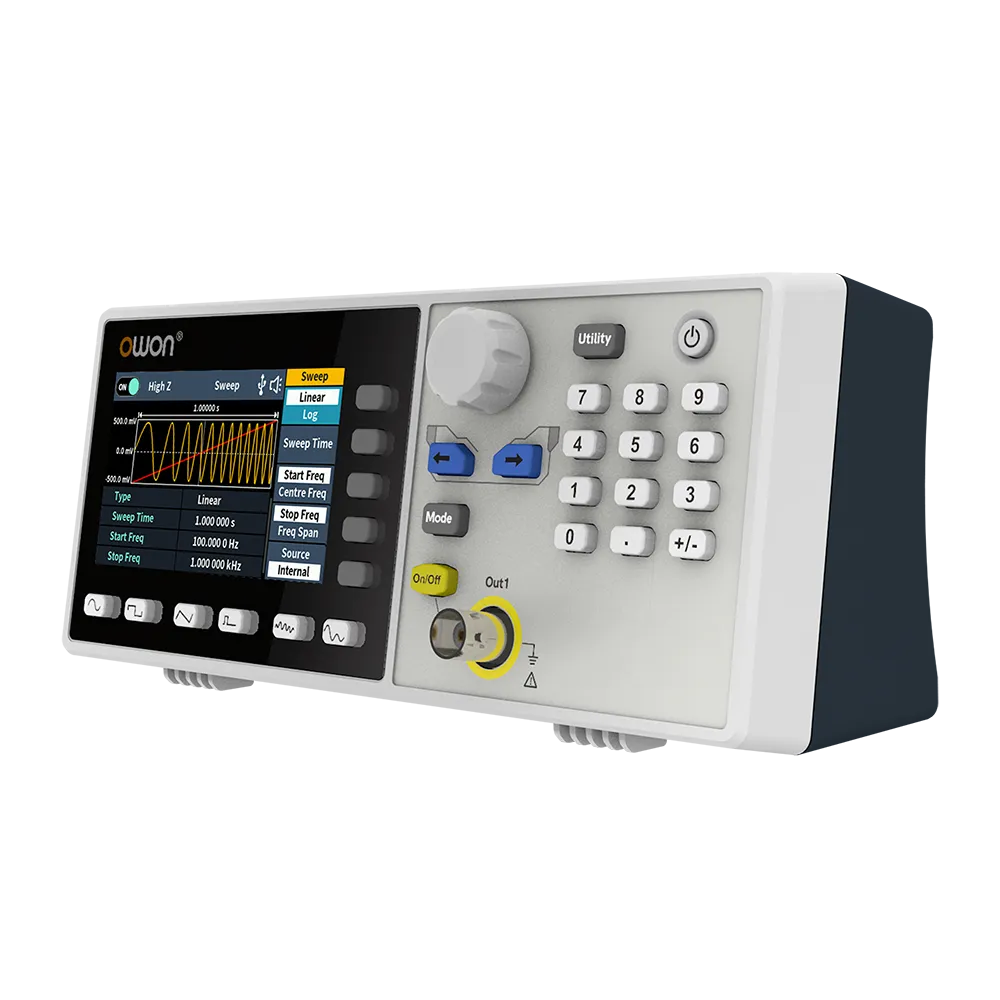

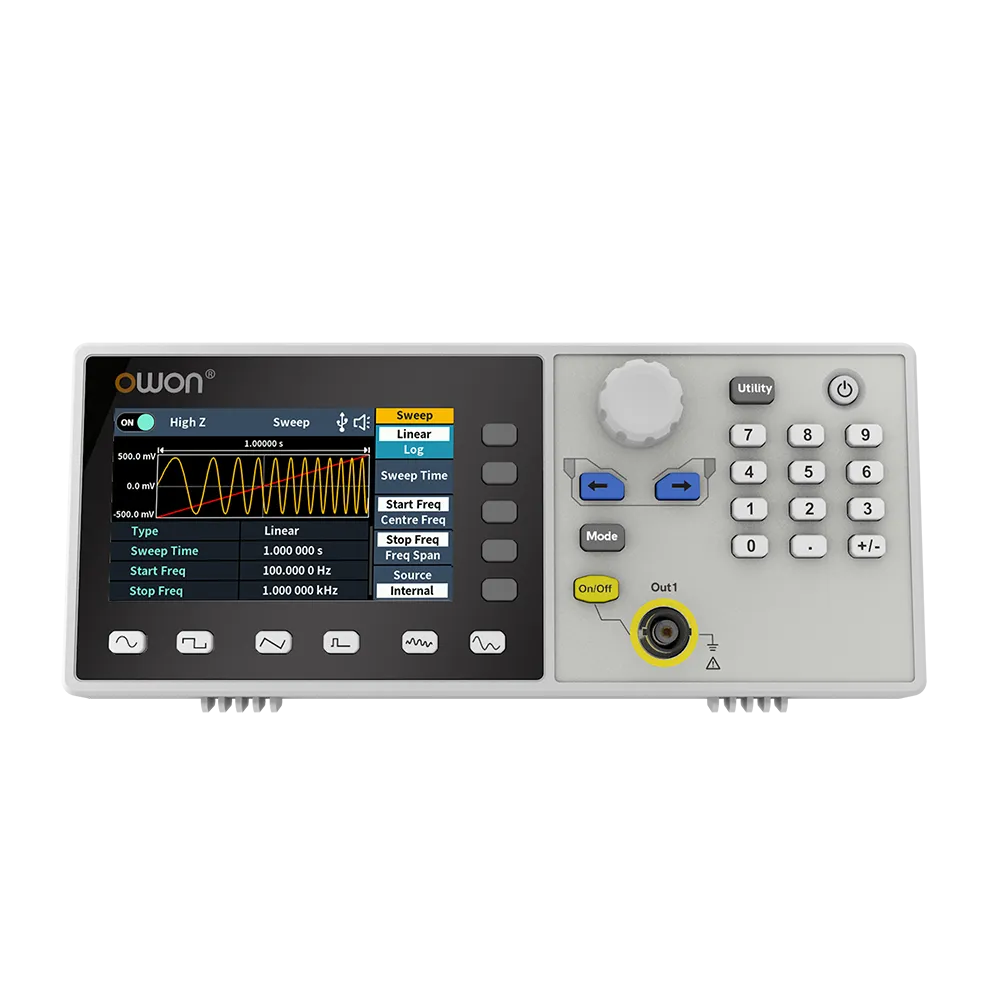

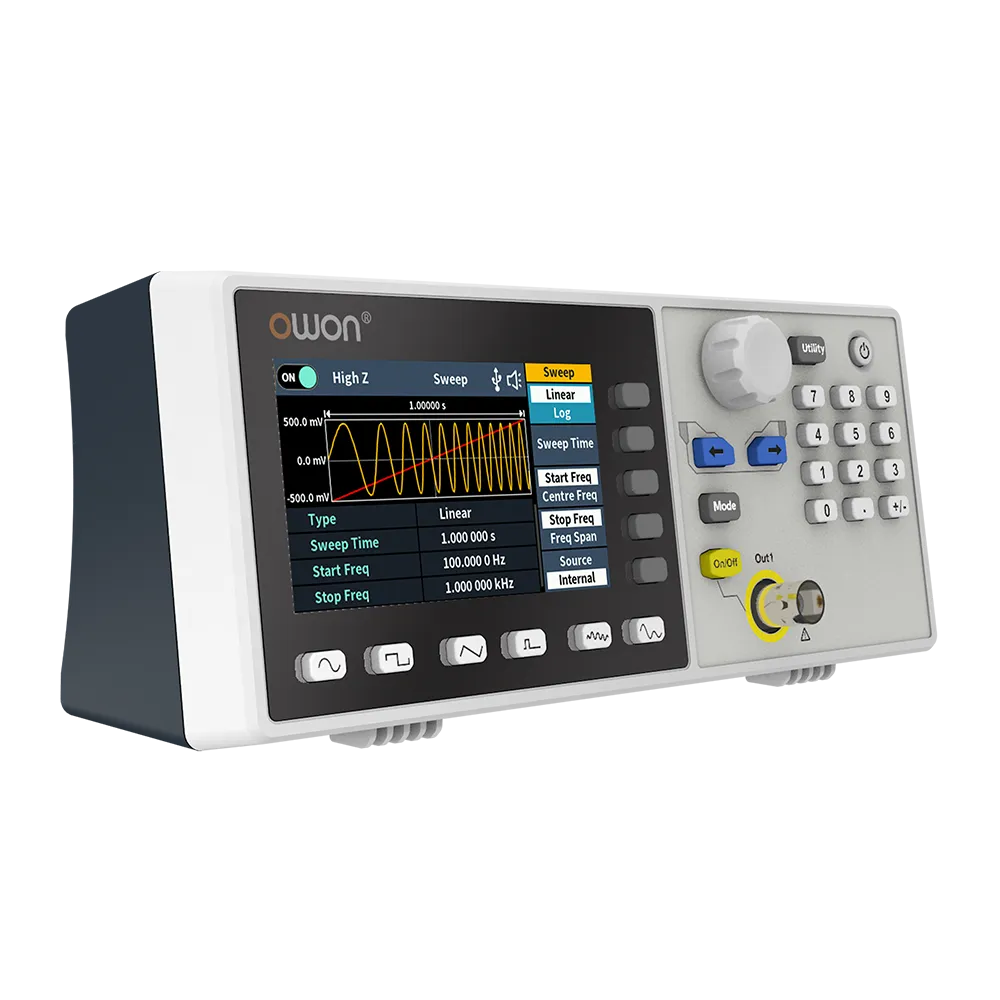

DGE1000シリーズ 1チャンネル波形発生器

出力周波数 30 MHz / 60 MHz
最高サンプルレート 300 MSa/s、分解能 1 μHz
垂直分解能 14ビット、任意波形長 8K
豊富な出力波形：基本波形5種類、
内蔵任意波形150種類

特長

出力周波数 30 MHz / 60 MHz
最高サンプルレート 300 MSa/s、分解能 1 μHz
垂直分解能 14ビット、任意波形長 8K
豊富な出力波形：基本波形5種類、
内蔵任意波形150種類
充実した変調機能：AM、FM、PM、FSK、スイープ、バースト
SCPI 対応
3.6インチ（480×260ピクセル）LCD

ラインナップ

型番	周波数出力	サンプルレート	任意波形長	垂直分解能	税込価格（円）
DGE1030	30 MHz	125 MSa/s	8k	14ビット	¥25,300
DGE1060	60 MHz	300 MSa/s	8k	14ビット	¥28,600

製品詳細

仕様

モデル	DGE1030	DGE1060
チャンネル	1
周波数出力	35 MHz	60 MHz
サンプルレート	125 MSa/s	300 MSa/s
垂直分解能	14ビット
波形
標準波形	正弦波、方形波、パルス、ランプ波、ノイズ
任意波形	指数立ち上がり、指数立ち下がり、sin(x)/x、ステップ波など、計150種類の内蔵波形およびユーザー定義の任意波形
周波数
正弦波	1μHz - 30 MHz	1μHz - 60 MHz
方形波	1μHz - 15 MHz	1μHz - 20 MHz
パルス	1μHz - 15 MHz	1μHz - 20 MHz
ランプ波	1μHz - 1 MHz	1μHz - 2 MHz
ノイズ	20 MHz（-3dB、代表値）
任意波形	1μHz -10 MHz
周波数分解能	1µHz または有効数字7桁
周波数安定度	±30 ppm at 0±40℃
周波数エージング・レート	±30ppm / 年
任意波形
波形長	2～8Kポイント
サンプルレート	125Ma/s	300Ma/s
振幅
（50Ω 負荷時）	1mVpp～20Vpp（≤10 MHz） 1mVpp～4Vpp（≤60 MHz）
DCオフセット範囲 (AD+DC)	±（10 Vpk − 振幅 Vpp/2）ハイインピーダンス ±（5 Vpk − 振幅 Vpp/2）50 Ω
DC オフセット分解能	1mV or 4digits
負荷インピーダンス	50Ω（代表値）
DC オフセット確度	±（\|設定値\|の1% + 1mV + 振幅 Vpp × 0.5%）

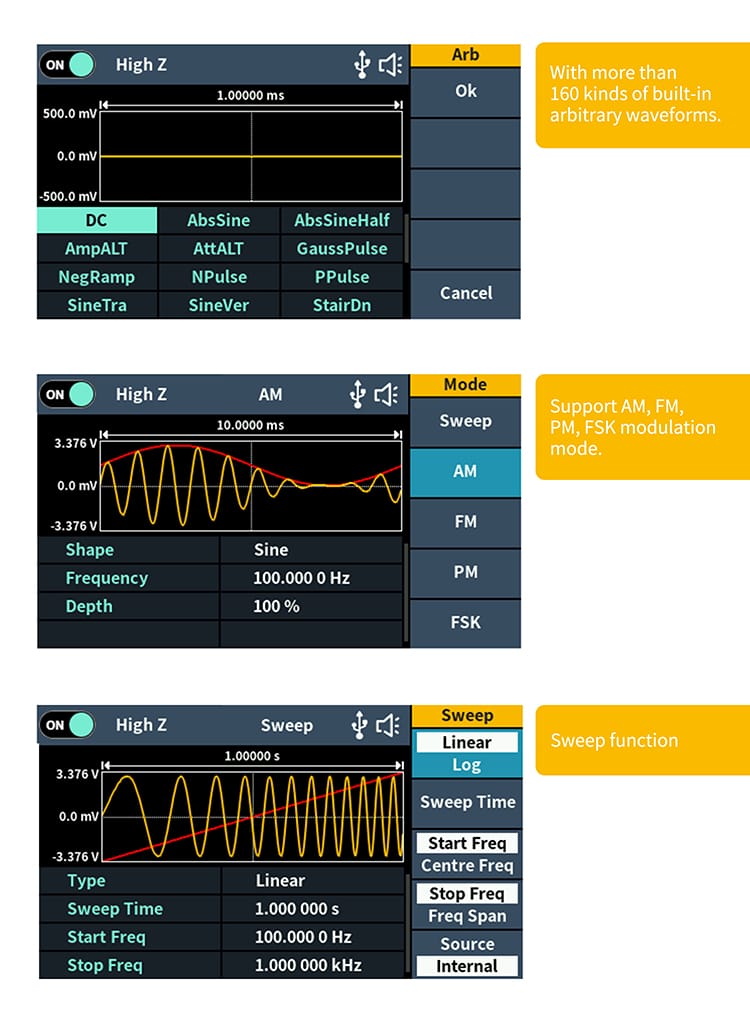

変調
種類	AM、FM、PM、FSK、スイープ、バースト
内部変調周波数	2 mHz to 100 kHz
スイープ
キャリア	正弦波、方形波、ランプ波、任意波形（DCを除く）
最小 / 最大開始周波数	2 mHz（最小）/ 対応するキャリアの最大周波数
最小 / 最大終了周波数	2 mHz（最小）/ 対応するキャリアの最大周波数
トリガ・ソース	内部、手動

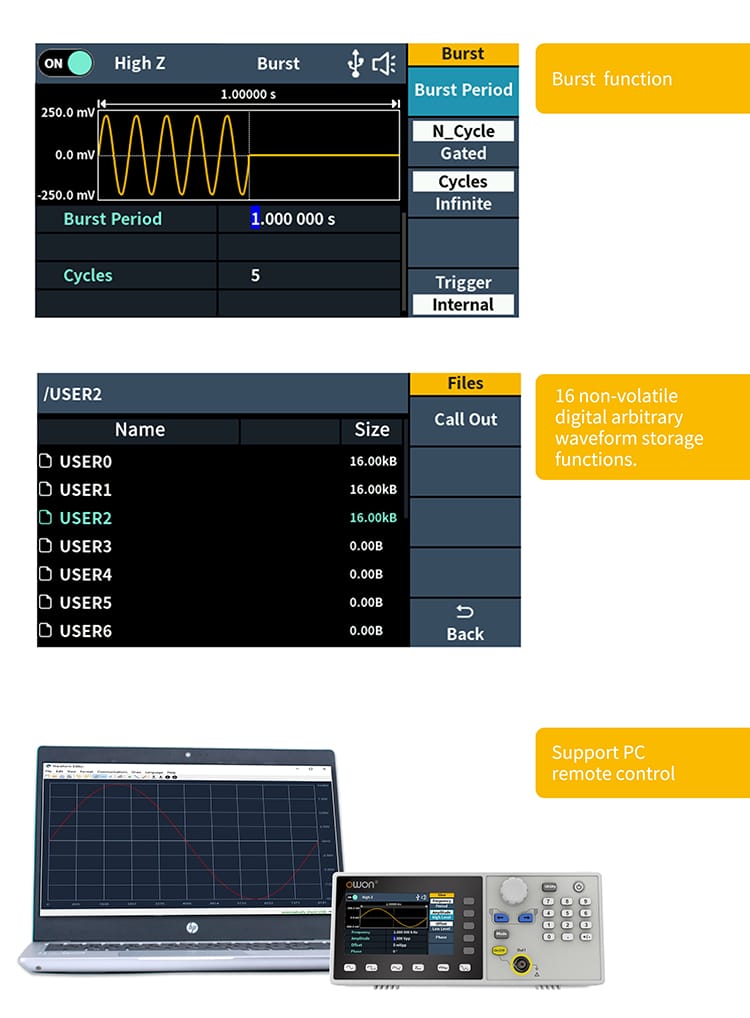

バースト
波形	正弦波、方形波、ランプ波、パルス波、任意波形（DCを除く）
種類	Nサイクル
トリガ・ソース	内部、手動
キャリア周波数	1µHz ≤ 偏移 ≤ 対応するキャリアの最大周波数 / 2
入出力

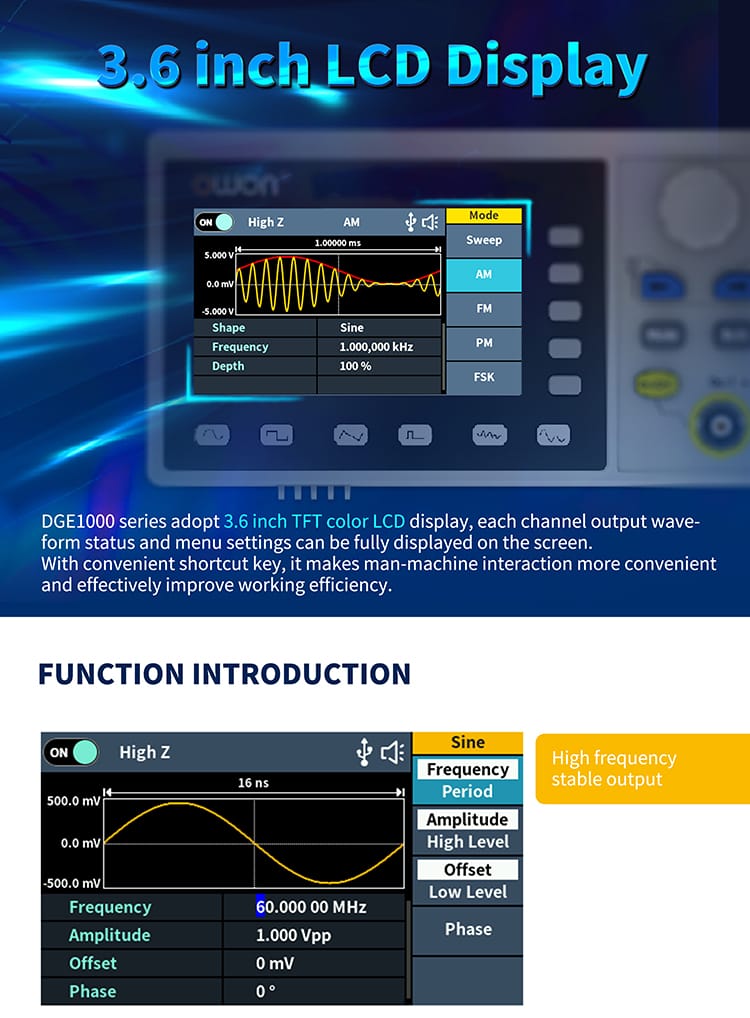

ディスプレイ	3.6インチ TFT LCD、解像度 480×272

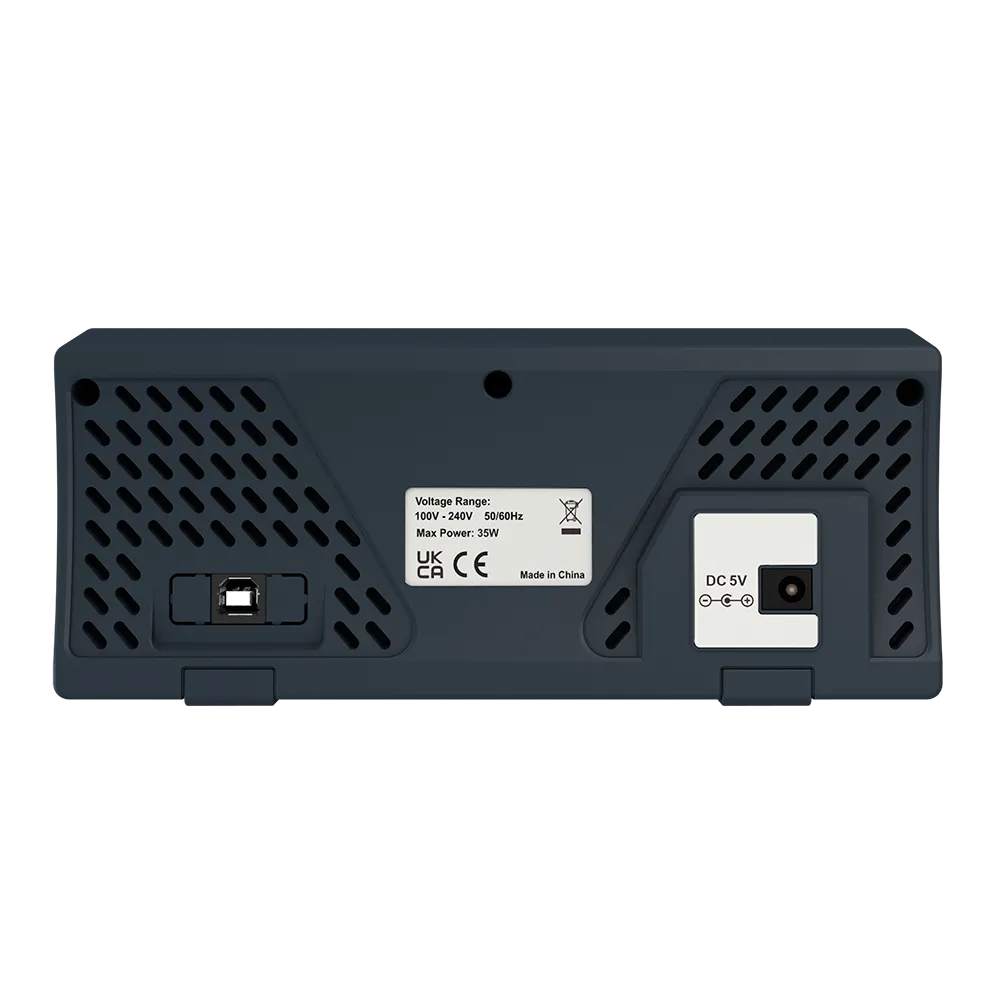

通信インターフェース	USBデバイス
機械的仕様

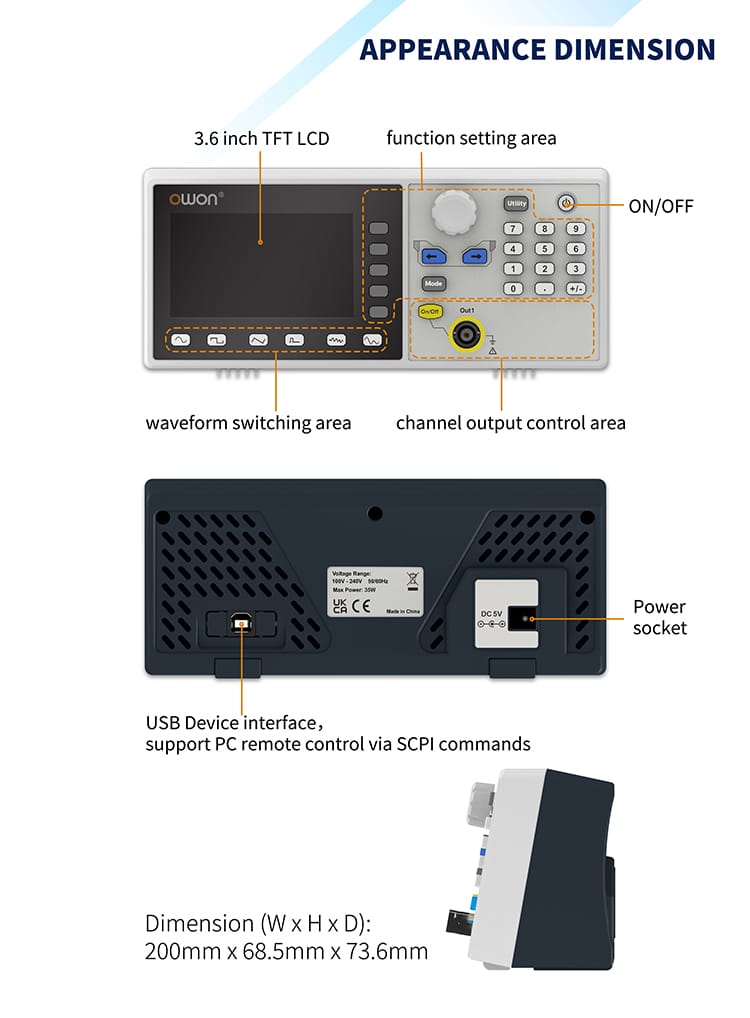

寸法（W × H × D）	200 × 68.5 × 74.5 mm
重量（梱包なし）	0.5kg
