DIGITAL MULTIMETER

HDS100

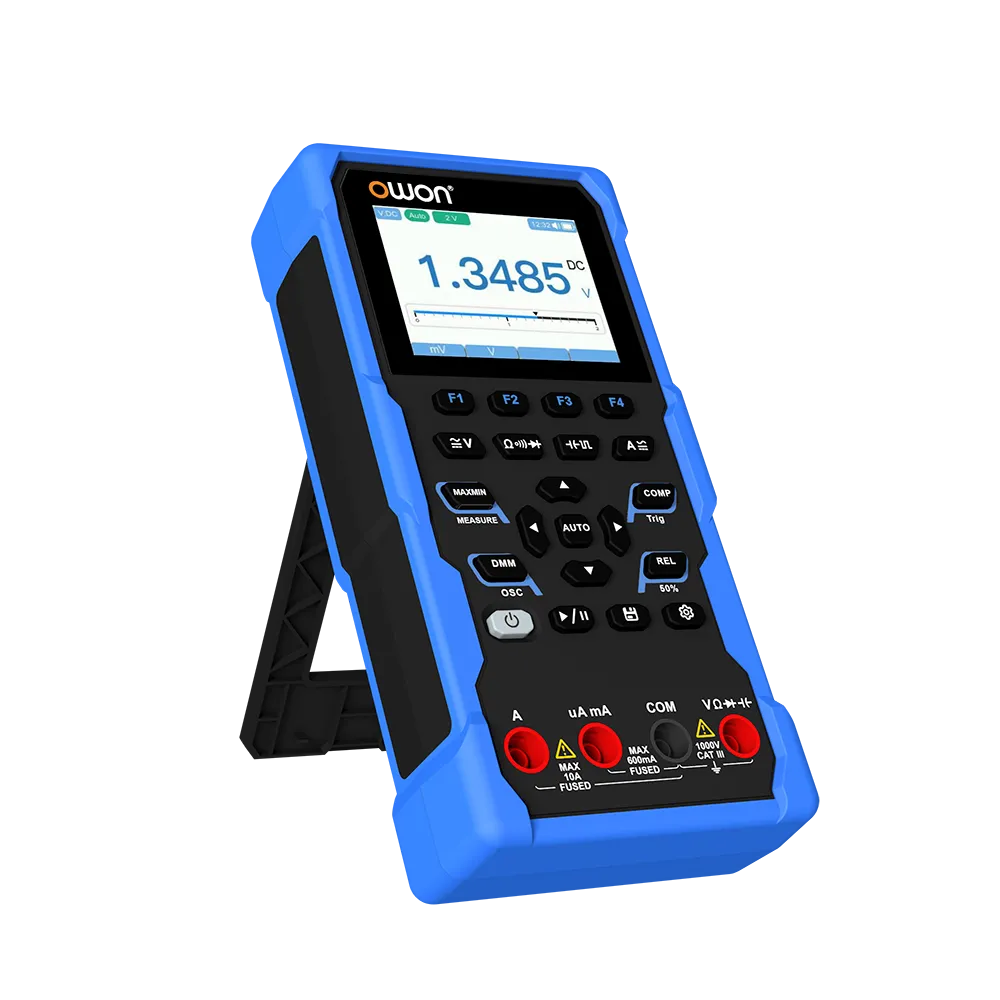

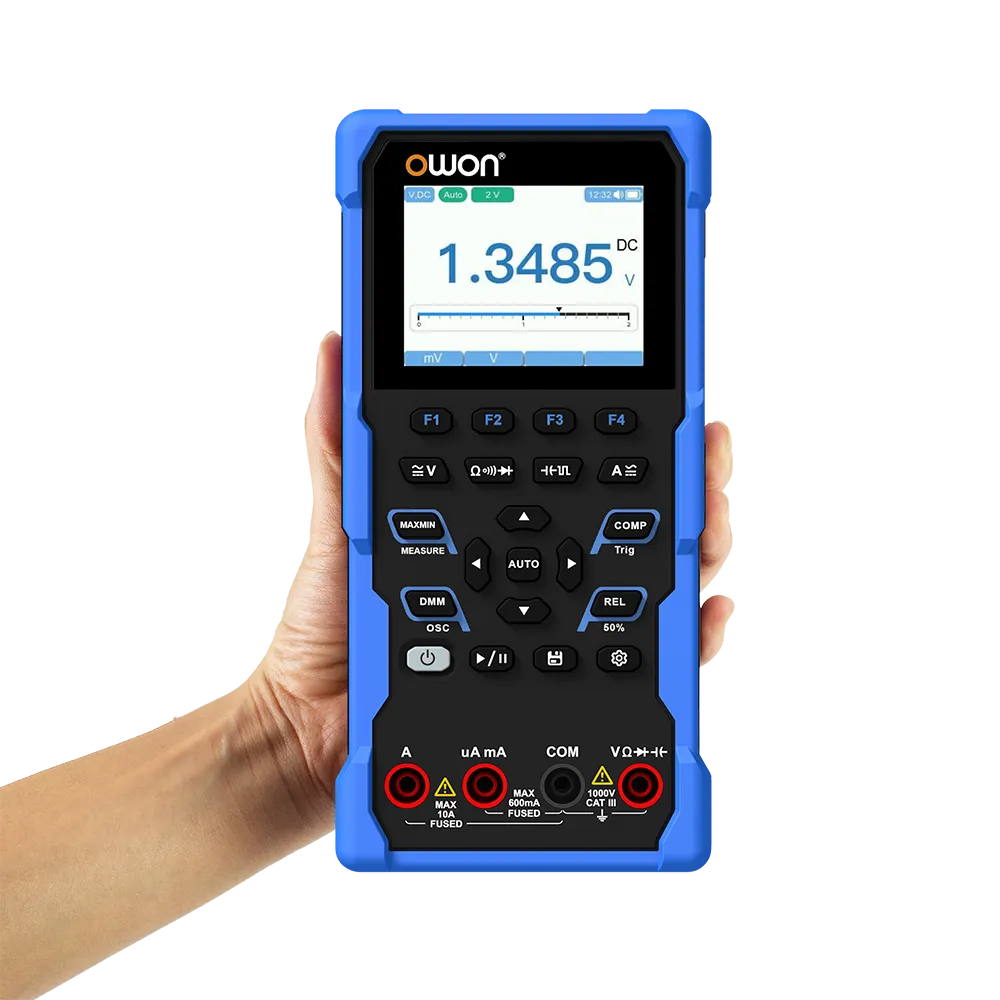

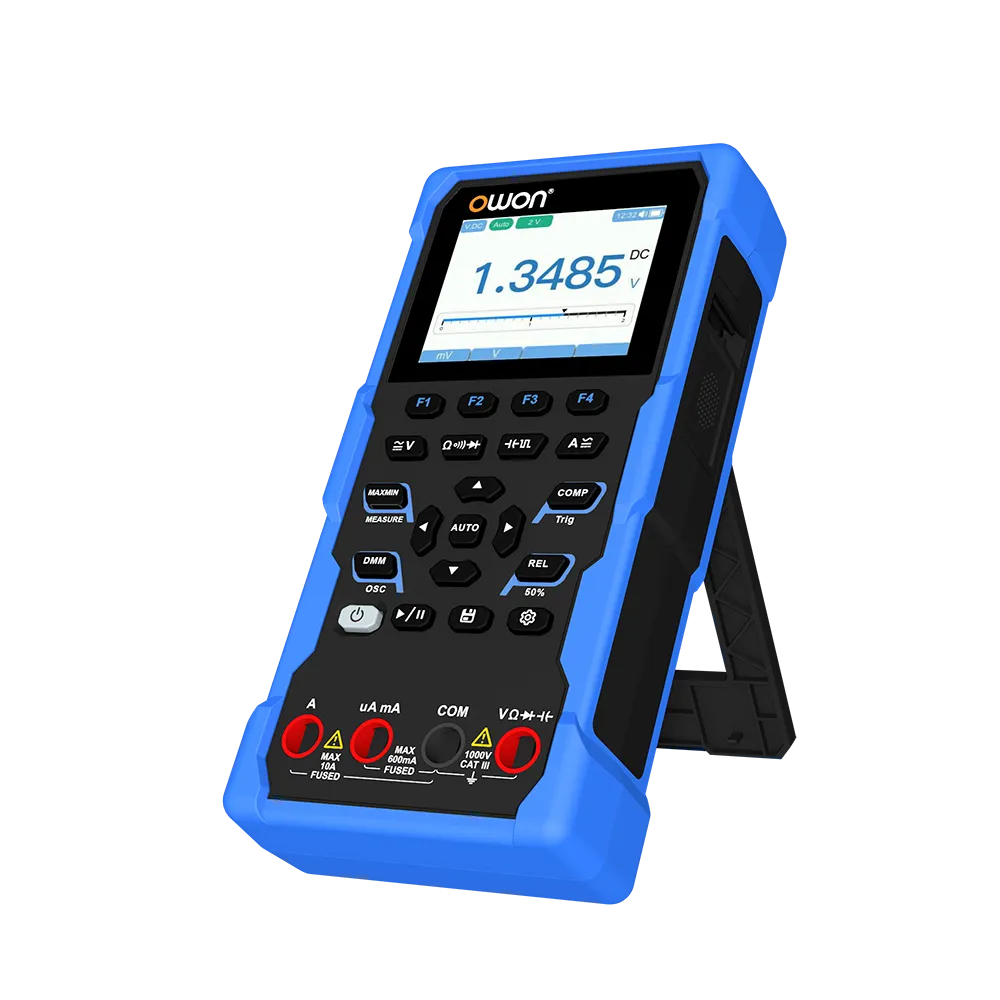

HDS100シリーズ ハンドヘルド・オシロスコープ

HDS100シリーズ ハンドヘルド・オシロスコープ
  • 4½桁デジタルマルチメータとオシロスコープを1台に統合した多機能測定器
  • 波形の自動測定機能を搭載。Vmax、Vmin、Vp-p、Vavg、Vrms、周波数などを自動で測定可能
  • フルキー設計による優れた操作性。簡単な操作で快適に使用でき、本体の長寿命化にも貢献
  • インテリジェントプローブ検出機能を搭載。プローブの接続位置を自動認識し、測定モードを自動切替。誤操作による機器損傷を防止
  • 18650リチウムイオンバッテリーを採用し、長時間の連続使用が可能。屋外や現場での測定にも最適

特長

  • 4½桁デジタルマルチメータとオシロスコープを1台に統合した多機能測定器
  • 波形の自動測定機能を搭載。Vmax、Vmin、Vp-p、Vavg、Vrms、周波数などを自動で測定可能
  • フルキー設計による優れた操作性。簡単な操作で快適に使用でき、本体の長寿命化にも貢献
  • インテリジェントプローブ検出機能を搭載。プローブの接続位置を自動認識し、測定モードを自動切替。誤操作による機器損傷を防止
  • 18650リチウムイオンバッテリーを採用し、長時間の連続使用が可能。屋外や現場での測定にも最適
  • CAT III 1000V安全規格に準拠。最大1000Vまでの高電圧波形を安全に直接測定可能
  • 2.8インチIPS液晶ディスプレイを搭載。広視野角と高精細表示により、さまざまな角度からでも鮮明な表示を実現
  • 高輝度・高コントラストのデュアルテーマ表示に対応。明るい屋外環境から暗所まで、視認性に優れた表示で快適な測定をサポートします。

ラインナップ

モデル製品名税込価格(円)在庫状況
HDS120HDS100シリーズ オシロスコープ・マルチメーター 1ch¥16,500-
HDS160HDS100シリーズ オシロスコープ・マルチメーター 1ch¥22,000-

仕様

モデルHDS120HDS160
ディスプレイ2.8インチ LCD
チャンネル数1
サンプルレート(最大)5.0MSa/s
入力インピーダンス
オシロスコープ仕様≈10MΩ
そのほかの仕様≥10MΩ
水平軸スケール2.5us~10s/grid
垂直軸スケール30mV~500V/grid
トリガ・モードAuto/Normal/Single
周波数 (Hz)
200.00Hz / 2.0000kHz / 20.000kHz 200.00kHz / 2.0000MHz / 20.000MHz
確度± (0.1%+5dig)—
測定レンジ—60.00Hz / 600.00Hz / 6.0000kHz 60.000kHz
600.00kHz / 6.0000MHz / 60.000MHz
確度—± (0.2%+10dig)
DC電流 (A)
200.00uA / 2000.0uA / 20.000mA / 200.00mA 2.0000A / 10.000A
確度± (0.5%+10dig)—
測定レンジ—600.00uA / 6000.0uA / 60.000mA / 600.00mA
6.0000A / 10.000A
確度—± (0.15%+10dig)
AC電流(A)
200.00uA / 2000.0uA / 20.000mA / 200.00mA 2.0000A / 10.000A
確度± (0.8%+10dig)—
測定レンジ—600.00uA / 6000.0uA / 60.000mA / 600.00mA
6.0000A / 10.000A
確度—± (0.5%+20dig)
デューティ比
0.1%~99.9%(typical value:Vrms=1V,f=100Hz)
確度± (1.2%+3dig)
0.1%~99.9%(≥1kHz)
確度± (2.5%+10dig)
DC電圧 (V)
20.000mV / 200.00mV / 2.0000V / 20.000V 200.00V / 1000.0V
確度± (0.1%+5dig)—
測定レンジ—60.000mV / 600.00mV / 6.0000V / 60.000V/600.00V
1000.0V
確度—± (0.05%+5 dig)
ダイオード
3.0000V
確度± (1.0%+10dig)—
測定レンジ—3.0000V
確度—± (1.0%+10dig)
AC電圧(V)
20.000mV / 200.00mV / 6.0000V / 60.000V / 600.00V / 750.00V
確度± (0.6%+10dig)—
測定レンジ—60.000mV / 600.00mV / 6.0000V / 60.000V / 600.00V / 750.00V
確度—± (0.1%+30dig)
最大電流15A DC+AC Peak value
導通1000.0Ω
入力保護○
最大電圧1000V DC+AC Peak value
ローバッテリー表示○
最大カウント2000060000
垂直軸角度±(5% + 0.2div)
バックライト○
スリープ・モード○
水平軸確度±(0.01% + 0.1div)
電流垂直軸スケール100μA~5A/grid
トリガ・エッジRise edge/Fall edge
オートセットTime base/Vertical amplitude/Trigger value
測定カテゴリCATⅢ1000V
寸法(L*W*H)93mm x 41.5mm x 188mm
周波数帯域1MHz (only ACV scale)
キャパシタンス (F)
2.000nF / 20.00nF / 200.0nF / 2.000μF / 20.00μF 200.0μF / 2.000mF / 20.00mF
確度± (3.0%+10dig)—
測定レンジ—6.000nF / 60.00nF / 600.0nF / 6.000μF / 60.00μF
600.0μF / 6.000mF / 60.00mF
確度—± (2.0%+20dig)
バッテリー18650
抵抗 (Ω)
200.00Ω / 2.0000kΩ / 20.000kΩ / 200.00KΩ 2.0000MΩ / 20.000MΩ / 100.00MΩ
確度± (0.3%+5dig)—
測定レンジ—600.00Ω / 6.0000kΩ / 60.000kΩ / 600.00KΩ
6.0000MΩ / 60.000MΩ
確度—± (0.15%+10dig)
重量(梱包箱を除く)0.35kg
測定機能Vmax, Vmin, Vp-p, Vavg
Vrms, Hz
相対測定○

アクセサリー

標準付属品

数量

写真

クイックガイド

1

USBケーブル

1

マルチメーターリード

1

ソフトケース

1
