特長
- 最高100 MHz、最大14KVまで測れる高電圧差動プローブです。各社オシロスコープに接続可能なBNCコネクタに対応しています。
ラインナップ
| モデル | 製品名 | 税込価格（円） |
|---|---|---|
| N1100A | PINTECH N1100A 差動プローブ 100MHz、10kVp-p | ¥264,000 |
製品詳細
■N1000Aの特性図
N1000Aの特性図
■N1008Aの特性図
N1008Aの特性図
■N1008Bの特性図
N1008Bの特性図
■N1015Aの特性図
N1015Aの特性図
■N1015Bの特性図
N1015Bの特性図
■N1030Aの特性図
N1030Aの特性図
■N1030Bの特性図
N1030Bの特性図
■N1070Aの特性図
N1070Aの特性図
■N1070Bの特性図
N1070Bの特性図

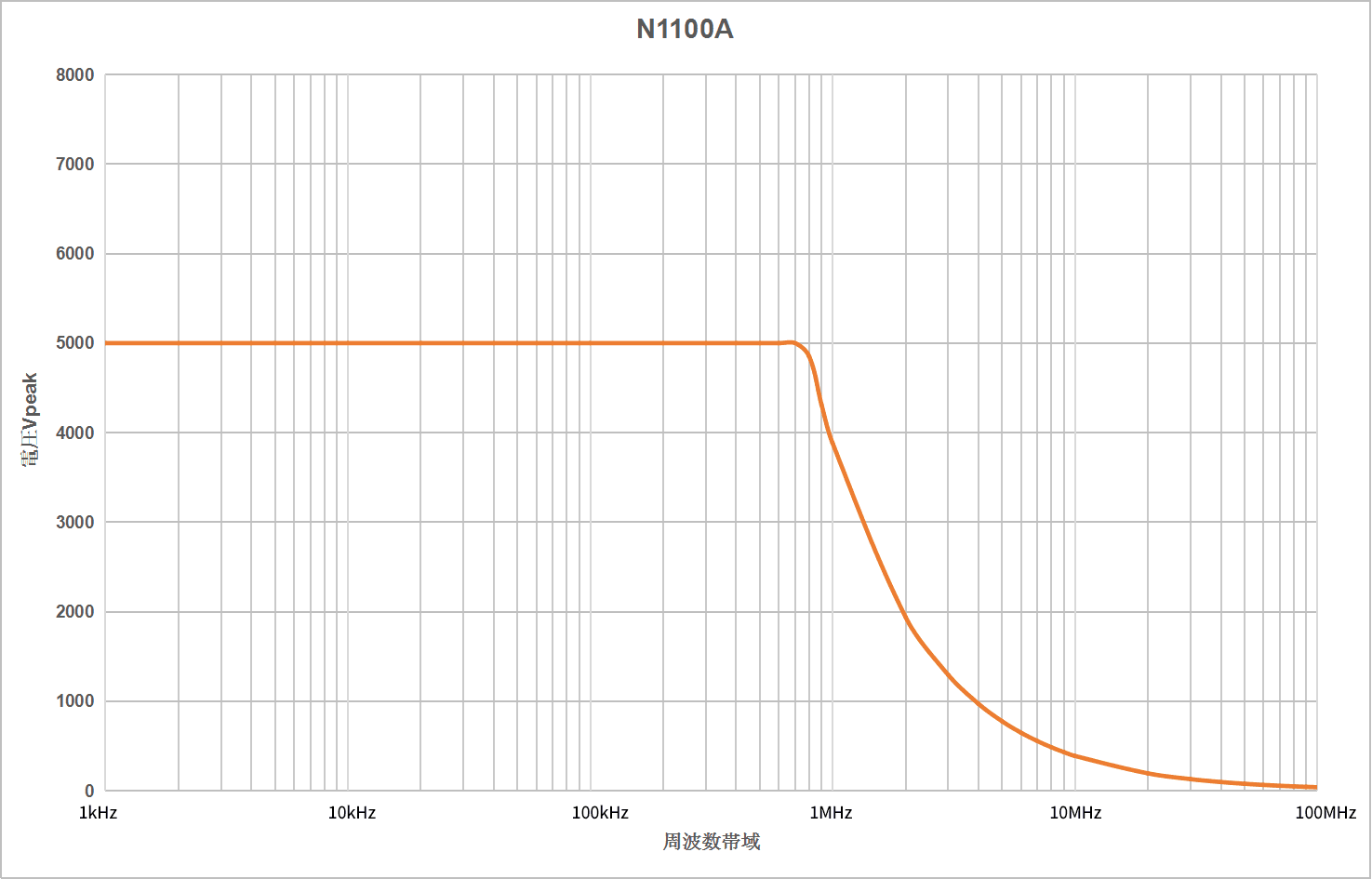

■N1100A の特性図
N1100A の特性図
■N1140A の特性図
N1140A の特性図
■N1070A Pro の特性図
N1070A Pro の特性図
仕様
| 立ち上がり時間 | 3.5ns |
|---|---|
| 減衰比 | 1:1000/100 |
| CMRR(代表値) | 80dB@60Hz、 50dB@100kHz |
| オシロスコープ入力インピーダンス | 1MΩ |
| DC入力電圧 | 5000V@1/1000 500V@1/100 |
| オフセット(代表値) | ＜±5mV |
| 差動入力電圧Vpp | 10kV@1/1000 1kV@1/100 |
| 帯域幅（-3 dB） | 100MHz |
| 出力(50kΩ負荷) | 7V |
| 寸法（W×H×D） | 84×186×38mm |
| 確度 | ±1% |
| インピーダンス | 20MΩ//1pF |
