OSCILLOSCOPE

P6000

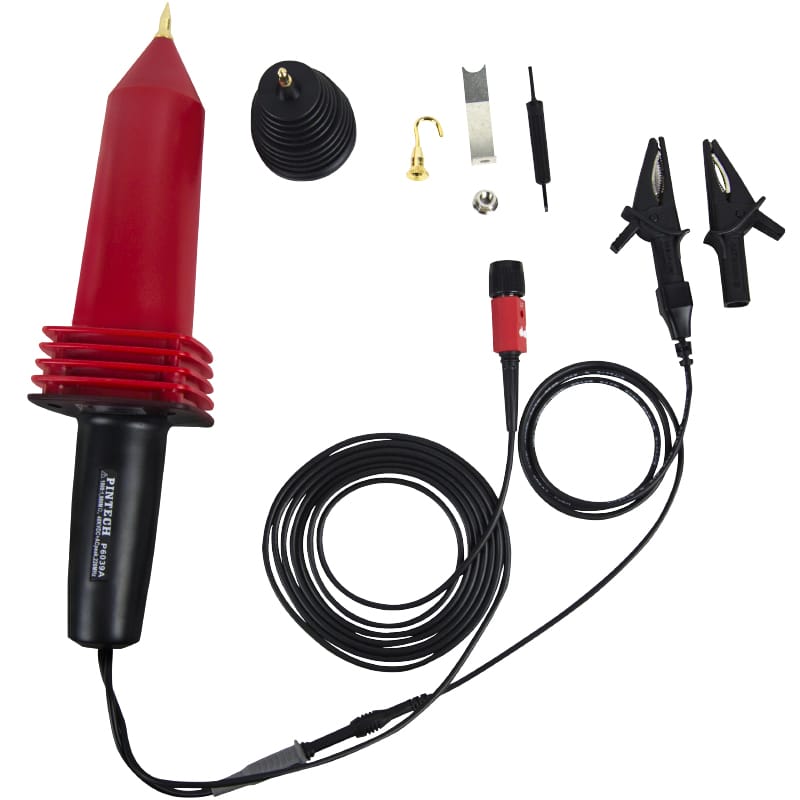

P6000シリーズ高電圧プローブ

P6000シリーズ高電圧プローブ

広帯域（最高220 MHz）な高電圧プローブです。

T&Mallで探すデモ機貸出

特長

広帯域（最高220 MHz）な高電圧プローブです。

ラインナップ

型式	帯域幅	減衰比	入力インピーダンス	立ち上がり時間	価格（税込）
P6008	40 MHz	1000:1	100MΩ±1%	9.0ns	お問い合わせ
P6010A	120 MHz	100:1	100MΩ	3.0ns	お問い合わせ
P6018A	150 MHz	1000:1	200MΩ	2.4ns	お問い合わせ
P6028A	200 MHz	1000:1	500MΩ	1.8ns	お問い合わせ
P6039A	220 MHz	1000:1	900MΩ	1.6ns	お問い合わせ

製品詳細

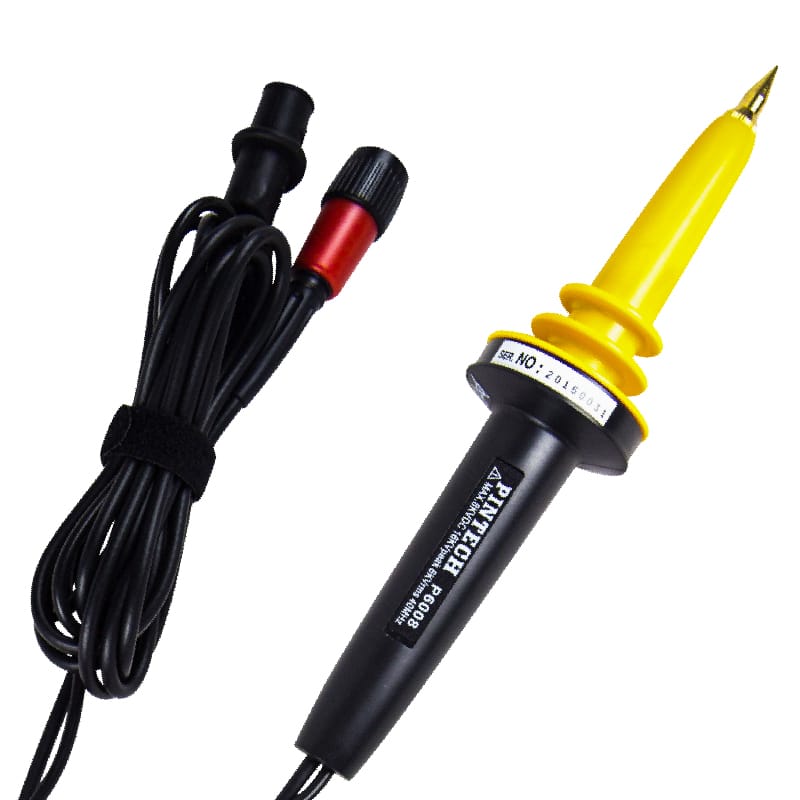

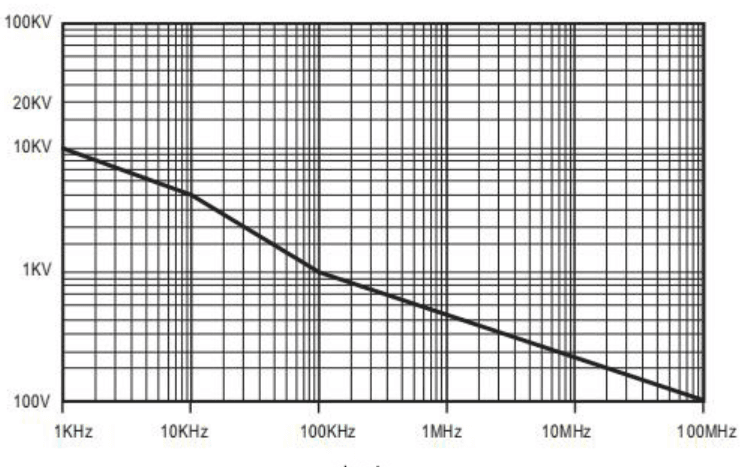

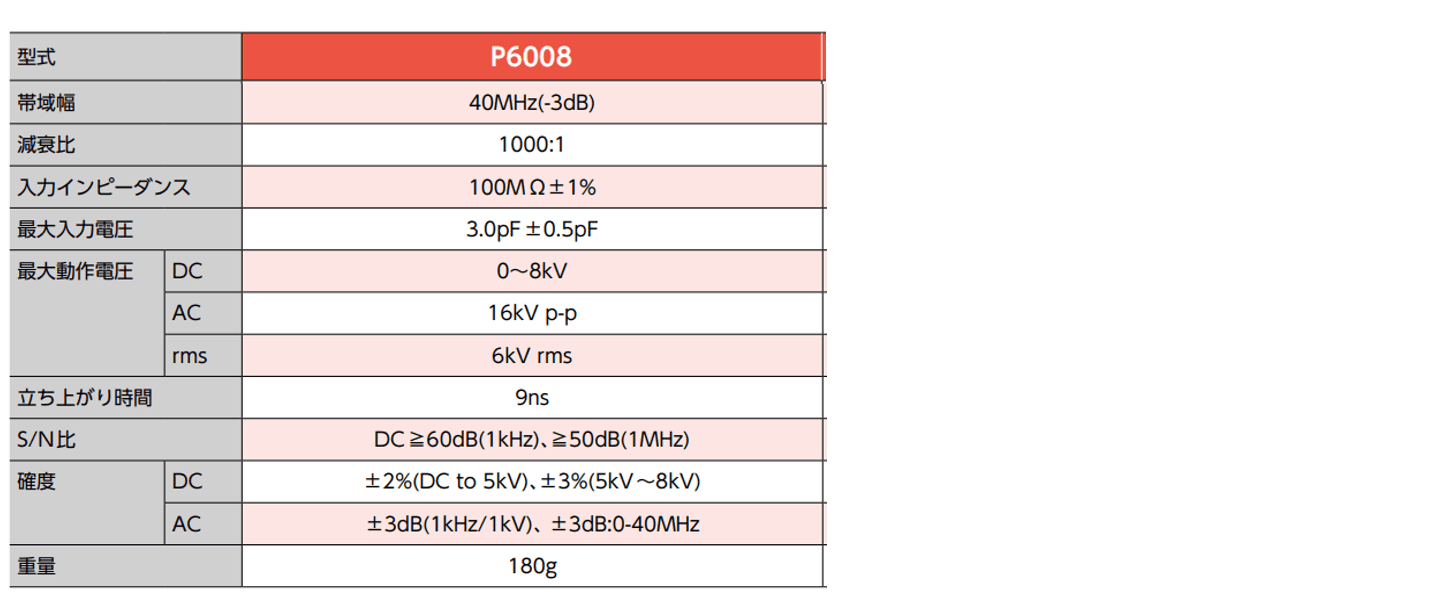

型式:P6008A		製品仕様		周波数特性
		型式	P6008A
		帯域幅	40 MHz(-3dB)
		減衰比	1000:01:00
		入力インピーダンス	100MΩ±1%
		最大入力電圧	3.0pF ±0.5pF
		最大動作電圧DC	0～8kV
		最大動作電圧AC	16kVp-p
		最大動作電圧rms	6kV rms
		立ち上がり時間	9ns
		S/N比	DC≧60dB(1 kHz)、≧50dB(1 MHz)
		確度DC	±2%（DC～5kV）、±3%（5kV～8kV）
		確度AC	±3dB(1 kHz/1kV)、 ±3dB:0-40 MHz
		重量	180g
		価格（税込）	90,200円

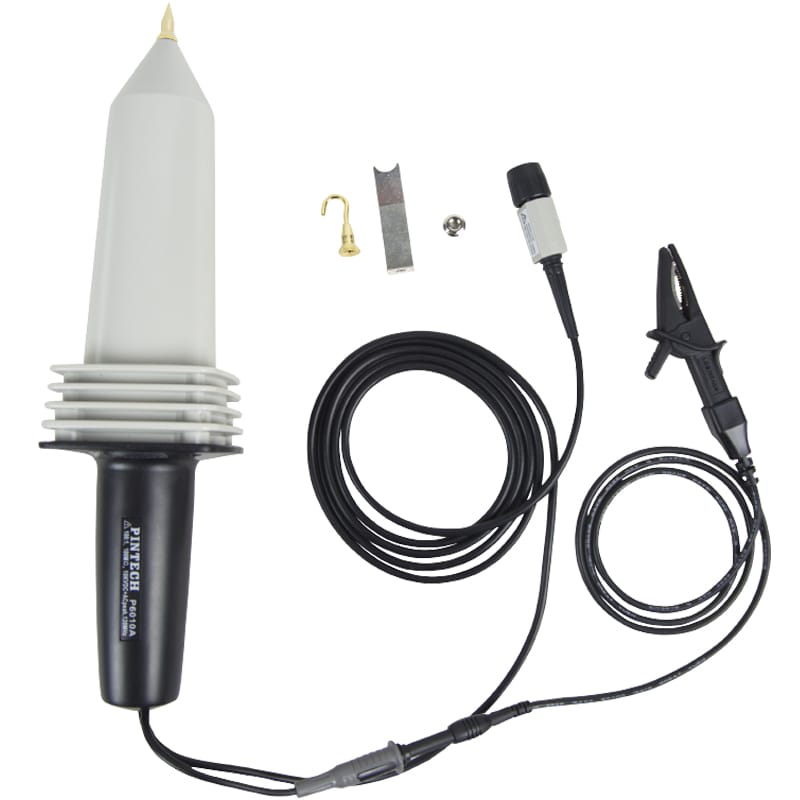

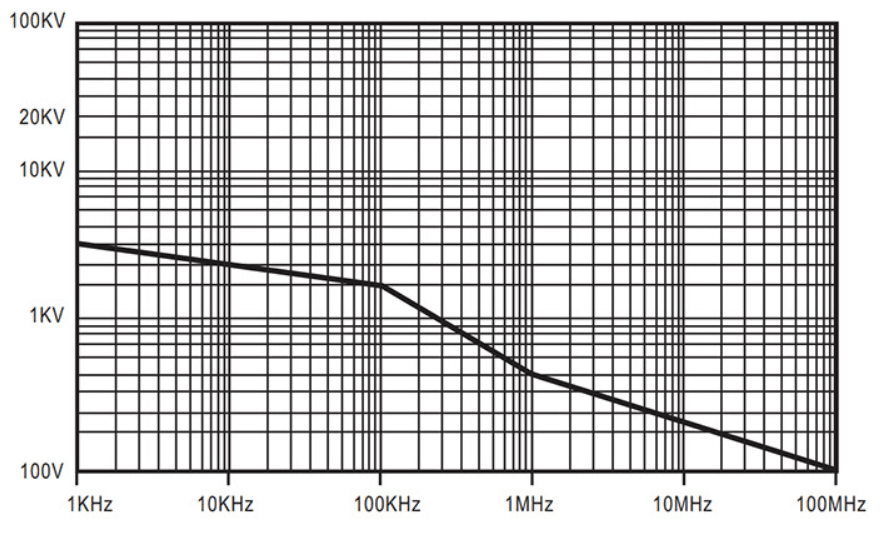

型式:P6010A		製品仕様		周波数特性
		型式	P6010A
		減衰比	100:1
		最大ピーク電圧	7kVp-p
		入力抵抗	100MΩ
		入力キャパシタ	2.0pF
		最大DC電圧	10kV CATⅡ
		最大AC電圧rms	7kV CATⅡ
		最大負荷電流	100uA
		帯域幅	120 MHz(-3dB)
		立ち上がり時間	3.0ns
		S/N比	>60dB 1 kHz、>50dB 1 MHz
		DCV確度	≦3%全範囲
		ACV確度	≦3%@1 kHz
		寸法（W × H × D）	80 × 320 × 80 mm
		価格（税込）	111,100円

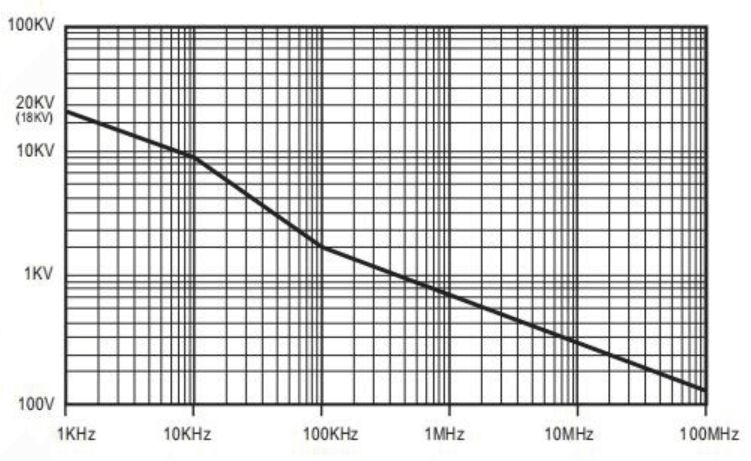

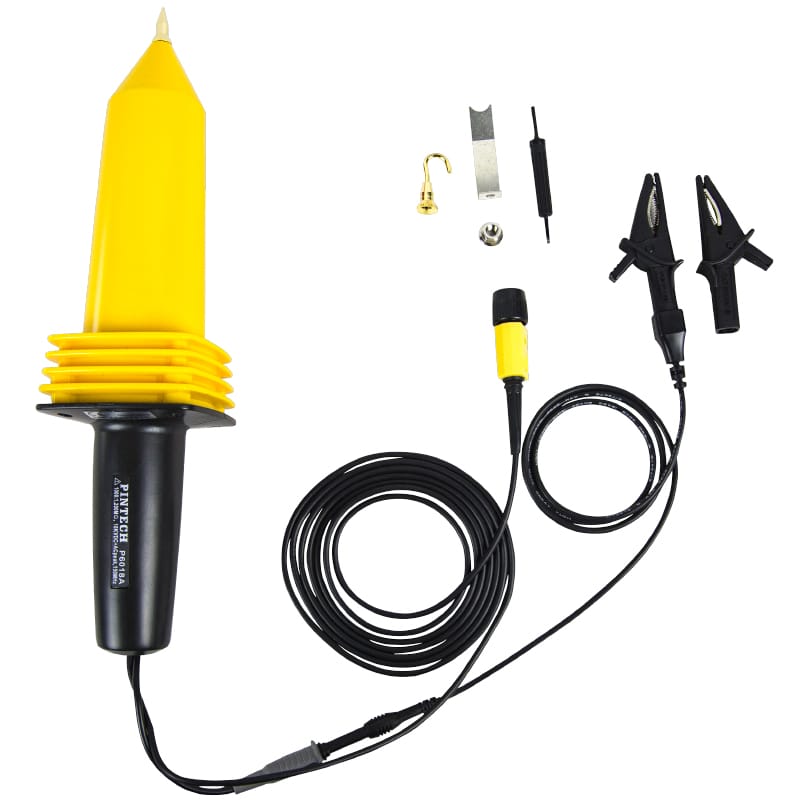

型式:P6018A		製品仕様		周波数特性
		型式	P6018A
		減衰比	1000:1
		最大ピーク電圧	12kVp-p
		入力抵抗	200MΩ
		入力キャパシタ	1.5pF
		最大DC電圧	18kV CATⅡ
		最大AC電圧rms	12kV CATⅡ
		最大負荷電流	90uA
		帯域幅	150 MHz(-3dB)
		立ち上がり時間	2.4ns
		S/N比	>60dB 1 kHz、>50dB 1 MHz
		DCV確度	≦3%全範囲
		ACV確度	≦3%@1 kHz
		寸法（W × H × D）	80 × 320 × 80 mm
		価格（税込）	159,500円

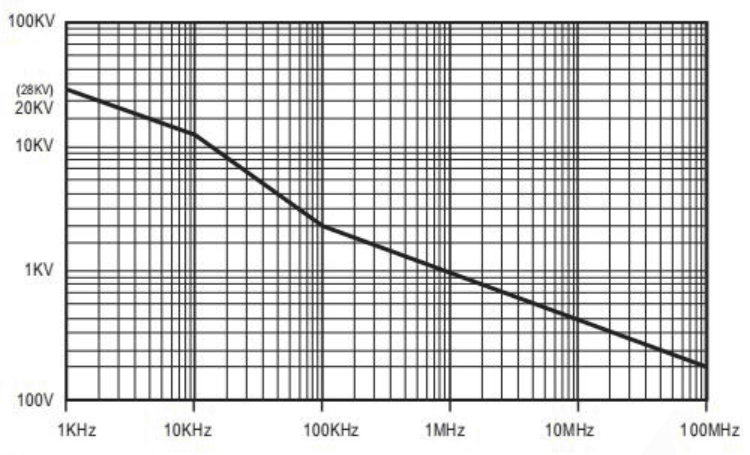

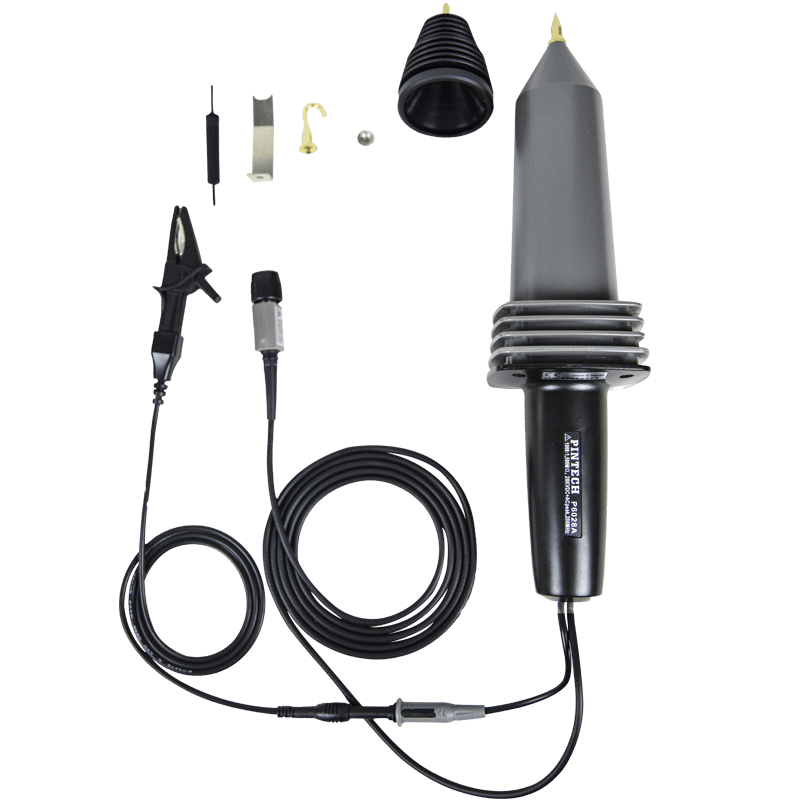

型式:P6028A		製品仕様		周波数特性
		型式	P6028A
		減衰比	1000:1
		最大ピーク電圧	20kVp-p
		入力抵抗	500MΩ
		入力キャパシタ	1.7pF
		最大DC電圧	28kV CATⅡ
		最大AC電圧rms	20kV CATⅡ
		最大負荷電流	56uA
		帯域幅	200 MHz(-3dB)
		立ち上がり時間	1.8ns
		S/N比	>60dB 1 kHz、>50dB 1 MHz
		DCV確度	≦3%全範囲
		ACV確度	≦3%@1 kHz
		寸法（W × H × D）	80 × 320 × 80 mm
		価格（税込）	204,600円

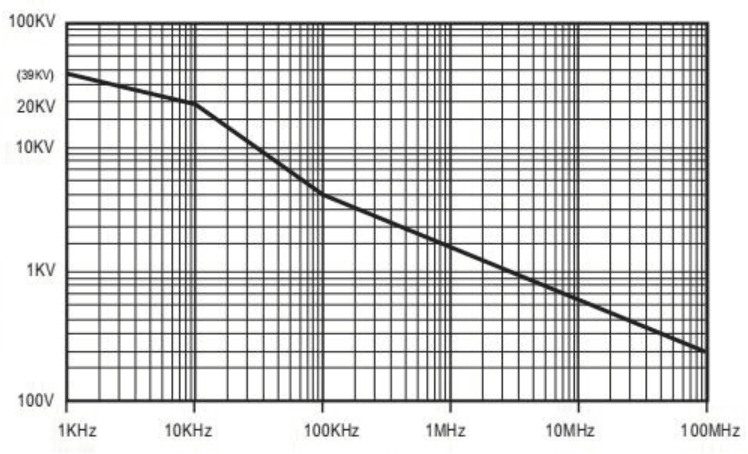

型式:P6039A		製品仕様		周波数特性
		型式	P6039A
		減衰比	1000:1
		最大ピーク電圧	27kVp-p
		入力抵抗	900MΩ
		入力キャパシタ	2.0pF
		最大DC電圧	39kV CATⅡ
		最大AC電圧rms	27kV CATⅡ
		最大負荷電流	43uA
		帯域幅	220 MHz(-3dB)
		立ち上がり時間	1.6ns
		S/N比	>60dB 1 kHz、>50dB 1 MHz
		DCV確度	≦3%全範囲
		ACV確度	≦3%@1 kHz
		寸法（W × H × D）	80 × 320 × 80 mm
		価格（税込）	242,000円

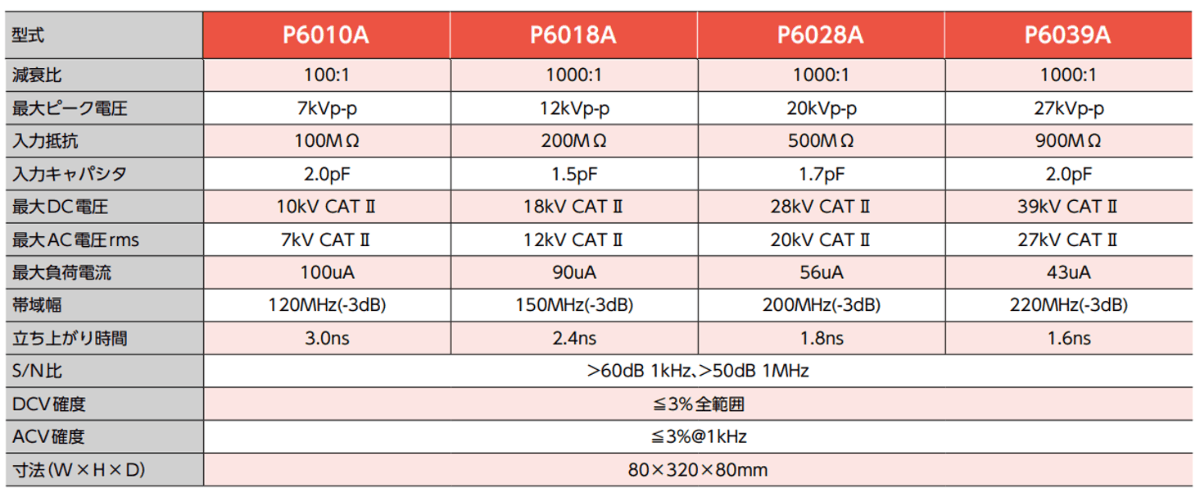

仕様
