特長
TAO3072 / TAO3072A / TAO3102 / TAO3102A / TAO3122 / TAO3122A
- 周波数帯域：70 MHz, 100 MHz, 120 MHz
- 2チャンネル
- サンプルレート：最高 1 GSa/s
- オシロスコープ + 4½桁マルチメーター + データ・ロガー
- 垂直軸分解能：最大14ビット（Aモデル）
- レコード長：40M
- 波形更新レート：最高 45,000波形/秒
- 8000mAh バッテリー内蔵、連続５時間動作可能
- 低バック・グラウンド・ノイズ
- 8インチ・タッチスクリーン
- SCPIコマンドをサポート
- 多様なトリガ, バス・デコード機能（標準搭載）

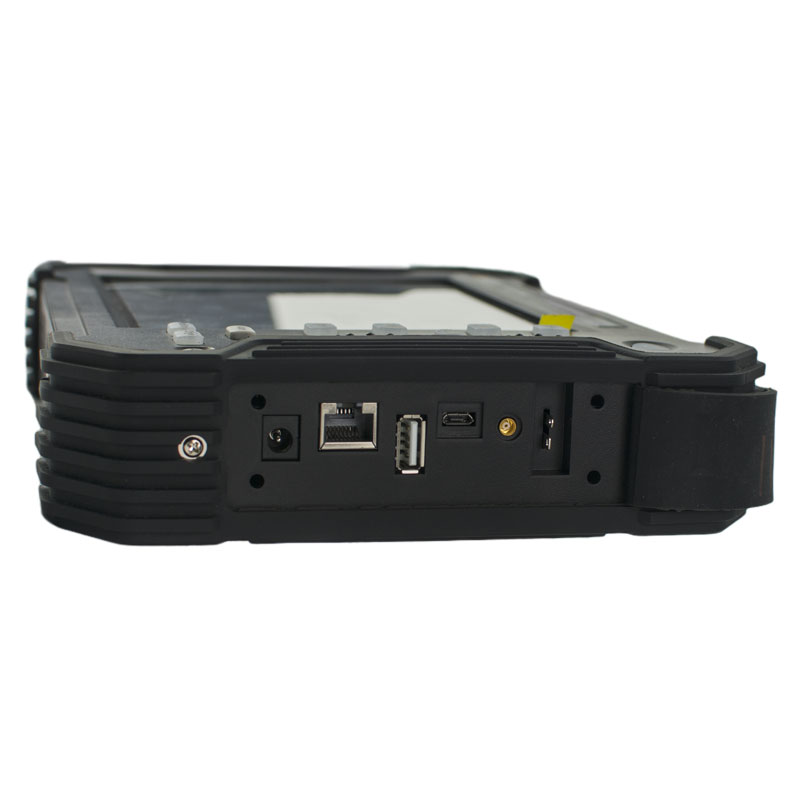

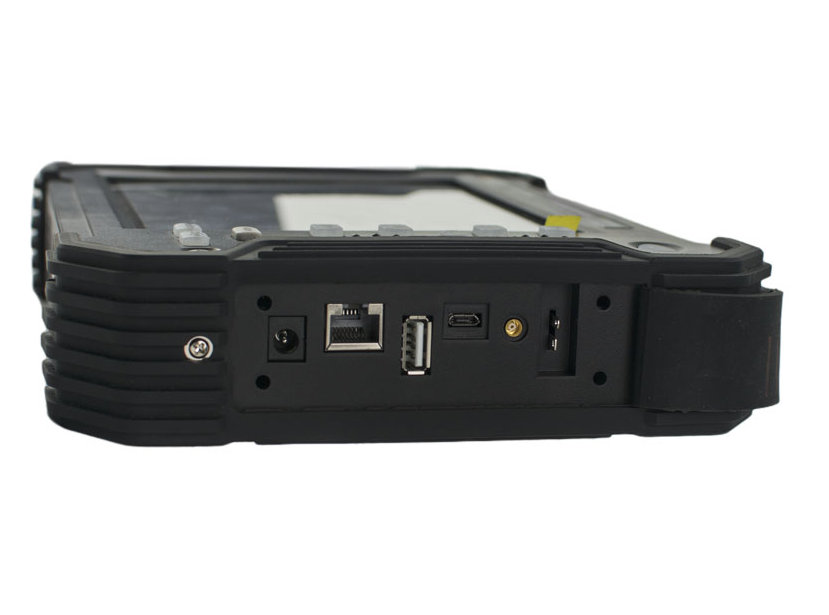

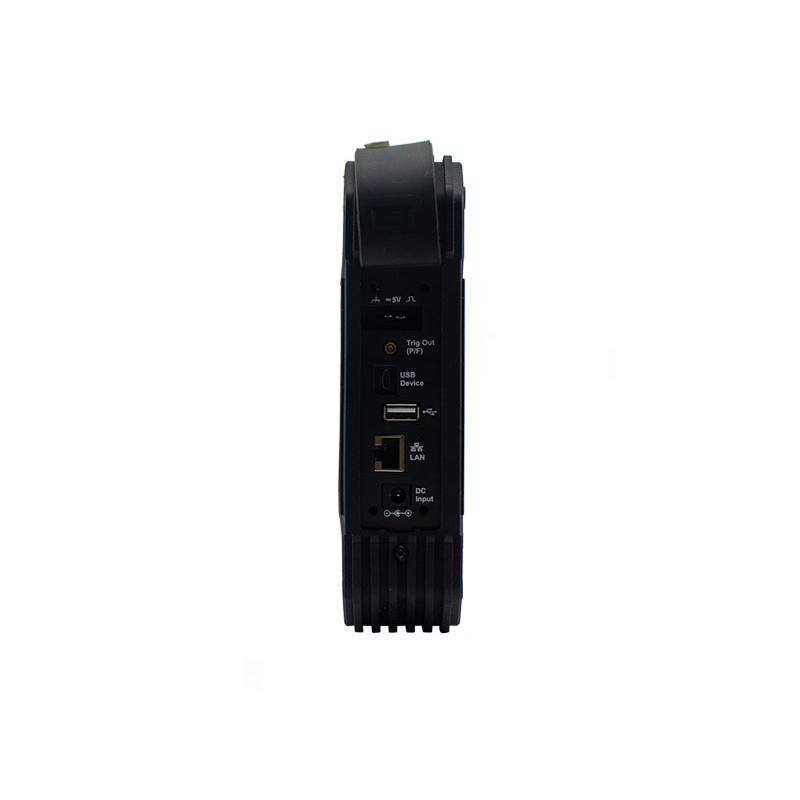

- インターフェース：USBホスト, USBデバイス, LAN
TAO3074 / TAO3074A / TAO3104 / TAO3104A
- 周波数帯域：70 MHz, 100 MHz
- 4チャンネル
- サンプルレート：最高 1 GSa/s
- 垂直軸分解能：最大 14ビット（Aモデル）
- レコード長：40M
- 波形更新レート：最高 45000波形/秒
- 8000mAh バッテリー内蔵、連続５時間動作可能
- 低バック・グラウンド・ノイズ
- 8インチ タッチスクリーン
- SCPIコマンドをサポート
- 多様なトリガ, バス・デコード機能（標準搭載）
- インターフェース：USBホスト、USBデバイス、LAN
ラインナップ
| モデル | 製品名 | 税込価格（円） |
|---|---|---|
| TAO3072 | TAO3000シリーズ オシロスコープ 70MHz、2ch、8bit | ¥96,800 |
| TAO3072A | TAO3000シリーズ オシロスコープ 70MHz、2ch、14bit | ¥137,500 |
| TAO3074 | TAO3000シリーズ オシロスコープ 70MHz、4ch、8bit | ¥115,500 |
| TAO3074A | TAO3000シリーズ オシロスコープ 70MHz、4ch、14bit | ¥140,800 |
| TAO3102 | TAO3000シリーズ オシロスコープ 100MHz、2ch、8bit | ¥111,100 |
| TAO3102A | TAO3000シリーズ オシロスコープ 100MHz、2ch、14bit | ¥140,800 |
| TAO3104 | TAO3000シリーズ オシロスコープ 100MHz、4ch、8bit | ¥115,500 |
| TAO3104A | TAO3000シリーズ オシロスコープ 100MHz、4ch、14bit | ¥154,000 |
| TAO3122 | TAO3000シリーズ オシロスコープ 120MHz、2ch、8bit | ¥118,800 |
| TAO3122A | TAO3000シリーズ オシロスコープ 120MHz、2ch、14bit | ¥166,100 |
製品詳細
TAO3072 / TAO3072A / TAO3102 / TAO3102A / TAO3122 / TAO3122A

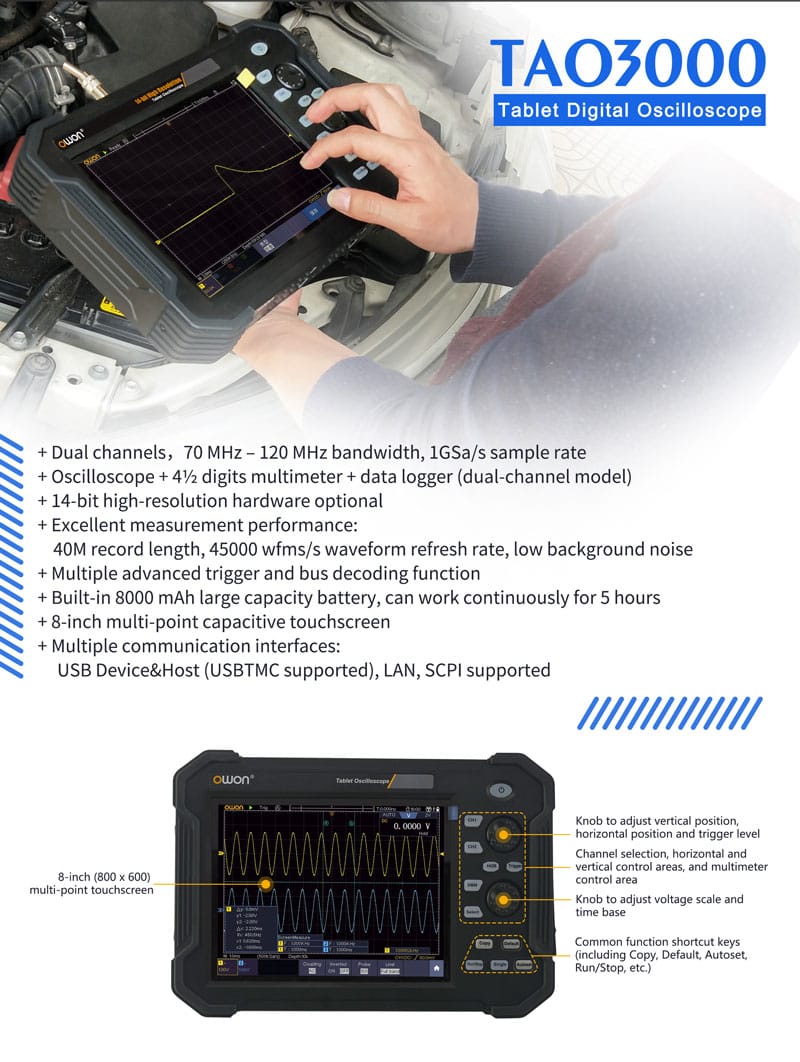

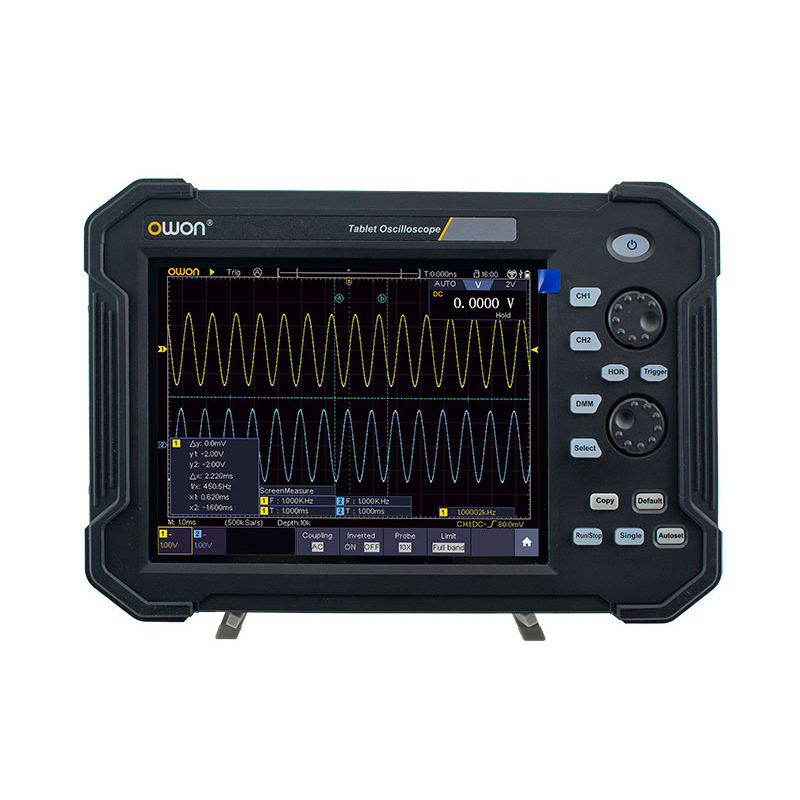

TAO3000シリーズ 2チャンネル タブレット・オシロスコープ

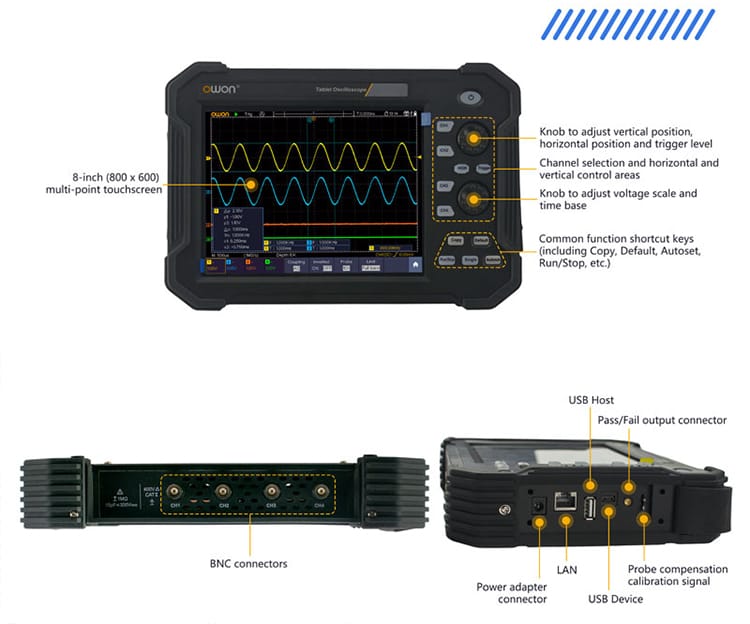

■2チャネル オシロスコープ
・8インチ（800×600）マルチポイント・タッチスクリーン
・垂直軸ポジション、水平軸ポジション、トリガレベル調整用ノブ
・チャンネル選択＆水平＆垂直コントロール・エリア
・垂直軸スケール、水平方スケール調整用ノブ
・汎用ファンクション・ショートカット・キー
Copy、Default、Run/Stop、Single、Autoset

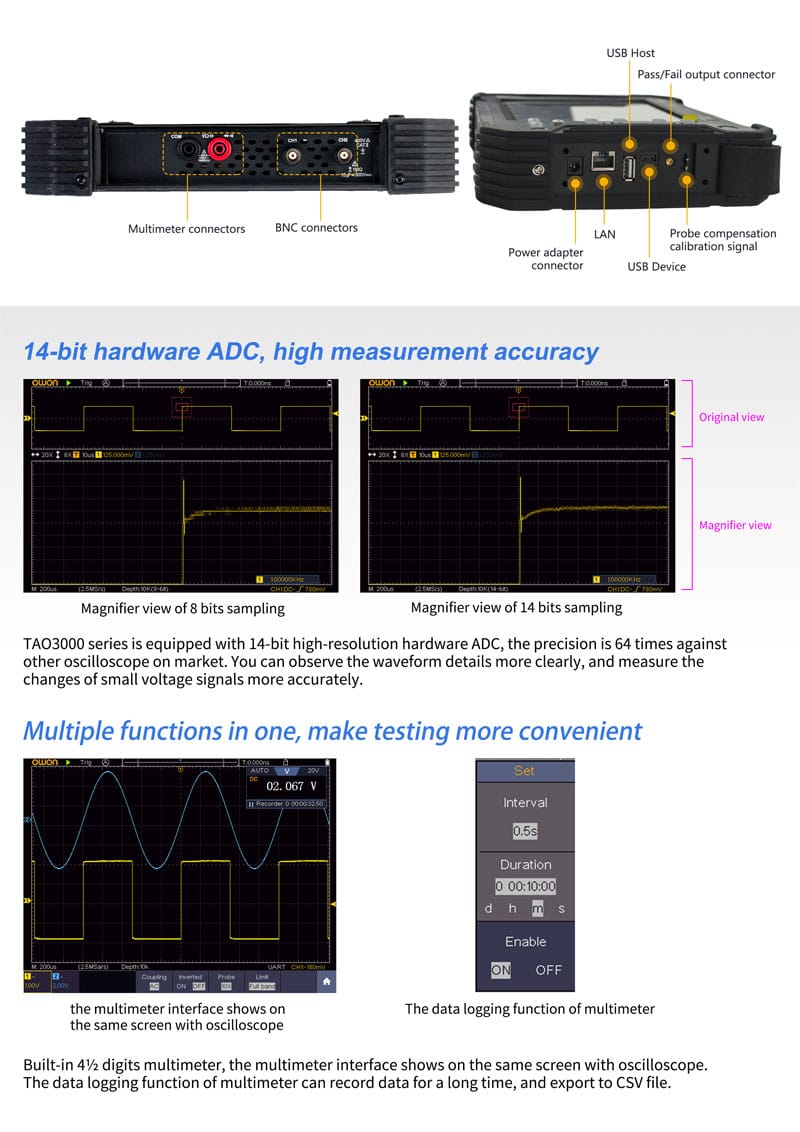

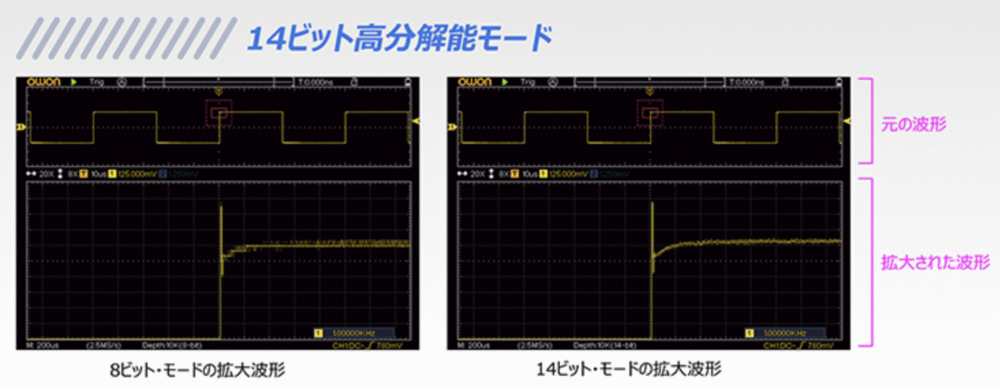

■最大14ビット垂直分解能
TAO3000Aシリーズは14ビット高分解能モードを備えており、通常のオシロスコープの64倍の分解能です。波形の詳細をより明確に観測することができ、小さな信号変化もより正確に測定することができます。

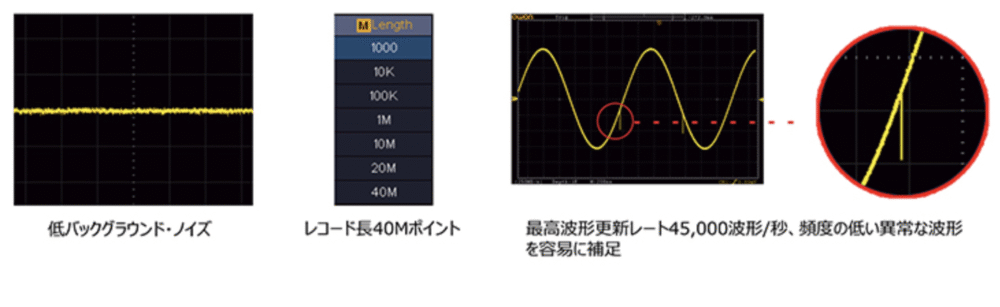

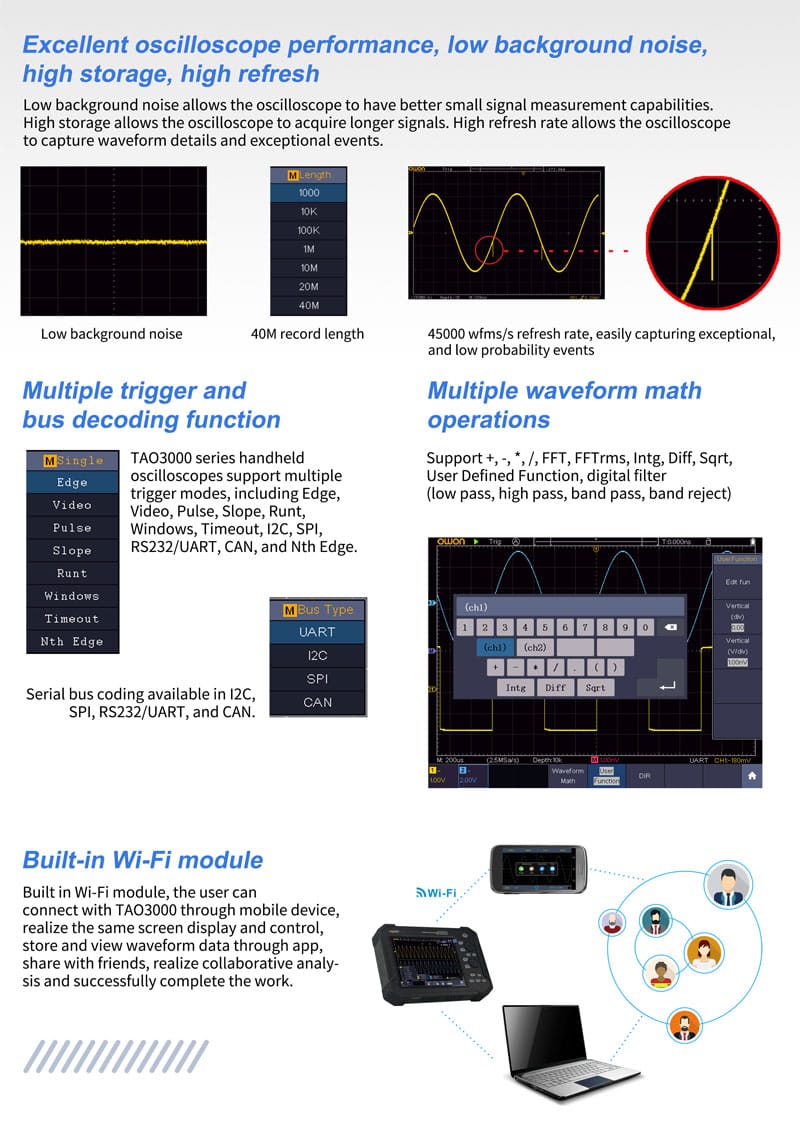

■優れたオシロスコープ性能、低バックグラウンド・ノイズ
バックグラウンド・ノイズが低いと、小さいレベルの信号を観測しやすくなります。
レコード長が深いと、高速サンプルレートを維持したり、長時間の信号を取り込むことができます。
波形更新レートが速いと、頻度の低い異常波形を観測できるチャンスが増えます。
■多様なトリガ・タイプとバス・デコード機能
TAO3000シリーズは下記のトリガ・タイプをサポートしています。
エッジ、ビデオ、パルス、スロープ、ラント、ウィンドウ、タイムアウト、I2C、RS232/UART、CAN、N番目エッジ
I2C、SPI、RS232/UART、CANのシリアル・バス・デコードをサポートしています。

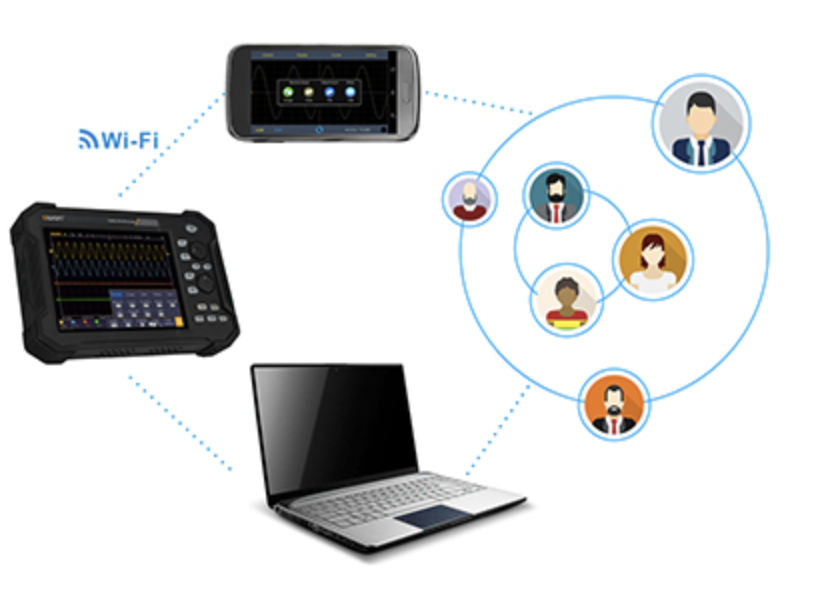

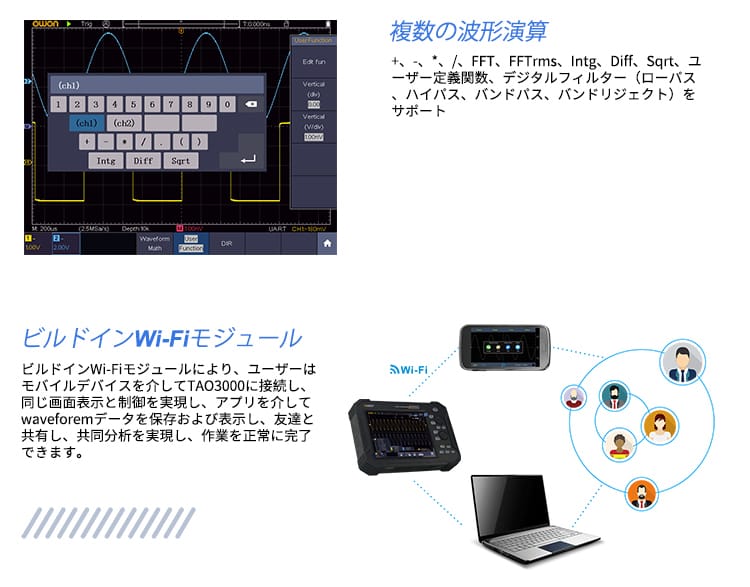

■ビルトイン WiFiモジュール（工場オプション）
ビルトインWiFiモジュールを搭載可能、TAO3000をモバイル・デバイスやPCと接続することができます。
リモート制御アプリケーションで波形の表示や保存ができるので、仲間と波形データをシェアして、協調して作業することができます。

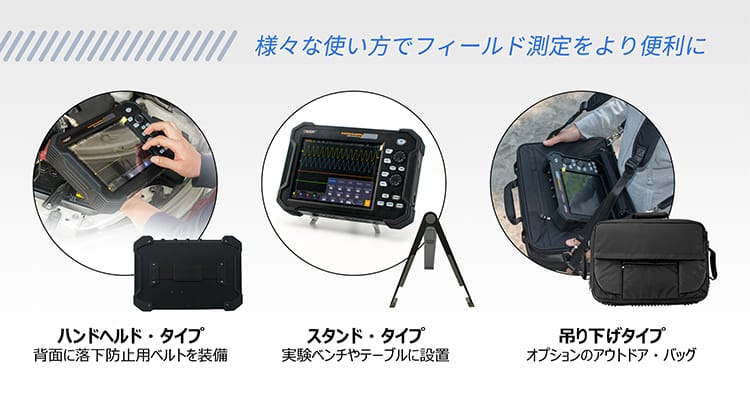

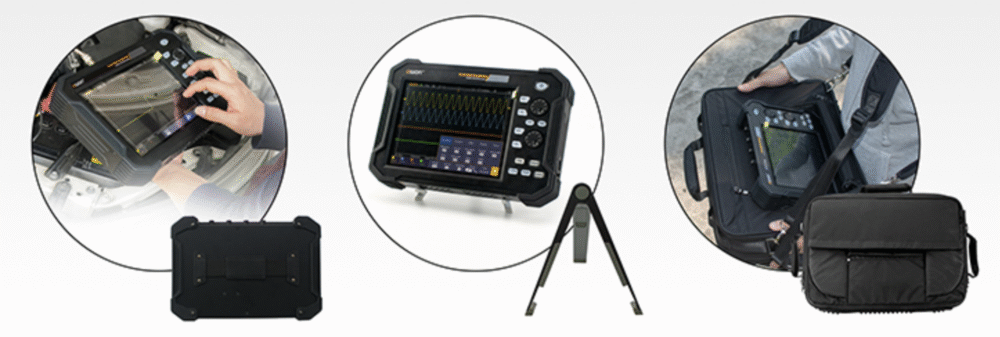

■様々な使い方でフィールド測定をより便利
・ハンドヘルド・タイプ(背面に落下防止用ベルトを装備)
・スタンド・タイプ(実験ベンチやテーブルに設置)
・吊り下げタイプ(オプションのアウトドア・バッグ)
TAO3074 / TAO3074A / TAO3104 / TAO3104A

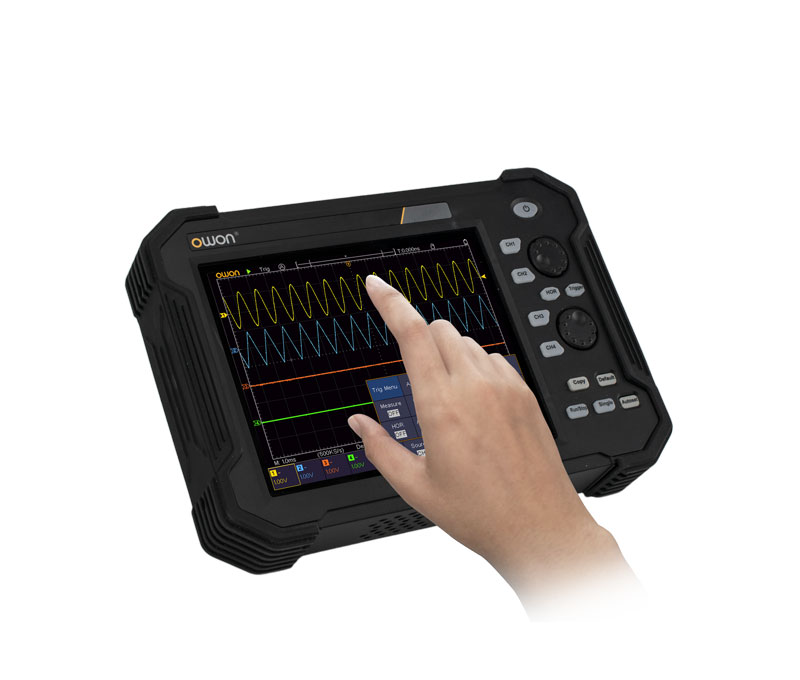

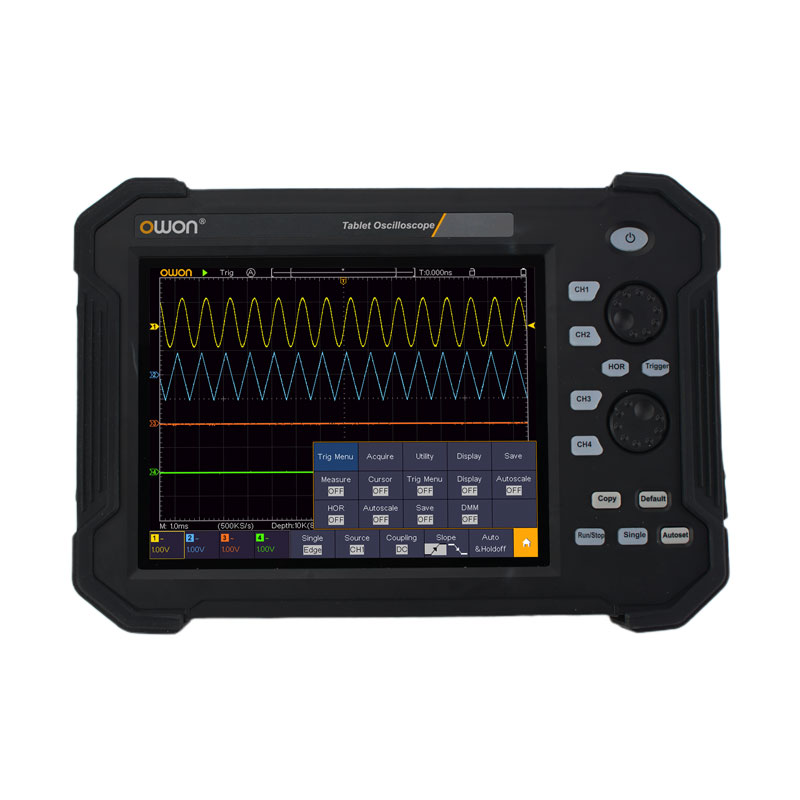

TAO3000シリーズ 4チャンネル タブレット・オシロスコープ
(省スペースで、ベンチでもフィールドでも使用可能なタブレット・オシロスコープ)
■4チャネル オシロスコープ
・8インチ（800×600）マルチポイント・タッチスクリーン
・垂直軸ポジション、水平軸ポジション、トリガレベル調整用ノブ
・チャンネル選択＆水平＆垂直コントロール・エリア
・垂直軸スケール、水平方スケール調整用ノブ
・汎用ファンクション・ショートカット・キー
Copy、Default、Run/Stop、Single、Autoset

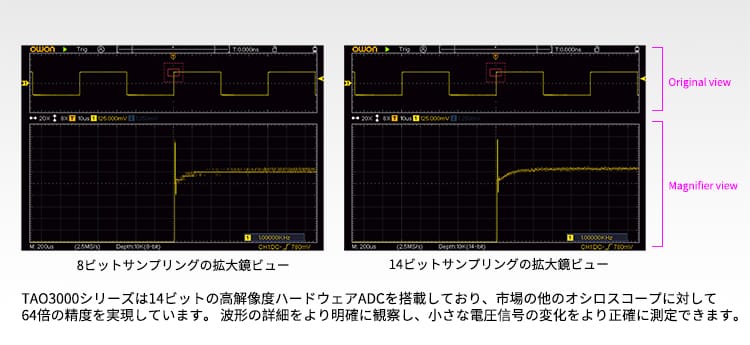

■最大14ビット垂直分解能
TAO3000Aシリーズは14ビット高分解能モードを備えており、通常のオシロスコープの64倍の分解能です。波形の詳細をより明確に観測することができ、小さな信号変化もより正確に測定することができます。
■優れたオシロスコープ性能、低バックグラウンド・ノイズ
バックグラウンド・ノイズが低いと、小さいレベルの信号を観測しやすくなります。
レコード長が深いと、高速サンプルレートを維持したり、長時間の信号を取り込むことができます。
波形更新レートが速いと、頻度の低い異常波形を観測できるチャンスが増えます。
■多様なトリガ・タイプとバス・デコード機能
TAO3000シリーズは下記のトリガ・タイプをサポートしています。
エッジ、ビデオ、パルス、スロープ、ラント、ウィンドウ、タイムアウト、I2C、RS232/UART、CAN、N番目エッジ
I2C、SPI、RS232/UART、CANのシリアル・バス・デコードをサポートしています。
■ビルトイン WiFiモジュール（工場オプション）
ビルトインWiFiモジュールを搭載可能、TAO3000をモバイル・デバイスやPCと接続することができます。
リモート制御アプリケーションで波形の表示や保存ができるので、仲間と波形データをシェアして、協調して作業することができます。
■様々な使い方でフィールド測定をより便利
・ハンドヘルド・タイプ(背面に落下防止用ベルトを装備)
・スタンド・タイプ(実験ベンチやテーブルに設置)
・吊り下げタイプ(オプションのアウトドア・バッグ)
仕様
| モデル | TAO3072 | TAO3072A | TAO3074 | TAO3074A | TAO3102 | TAO3102A | TAO3104 | TAO3104A | TAO3122 | TAO3122A |
|---|---|---|---|---|---|---|---|---|---|---|
| ディスプレイ | 8インチ・カラーLCD, 800 x 600ピクセル，マルチタッチ・スクリーン | 8インチ カラーLCD、800 x 600ピクセル、マルチタッチ・スクリーン | 8インチ・カラーLCD, 800 x 600ピクセル，マルチタッチ・スクリーン | 8インチ カラーLCD、800 x 600ピクセル、マルチタッチ・スクリーン | 8インチ・カラーLCD, 800 x 600ピクセル，マルチタッチ・スクリーン | |||||
| インターフェース | USB host, USB device, LAN | USBホスト、USBデバイス、LAN | USB host, USB device, LAN | USBホスト、USBデバイス、LAN | USB host, USB device, LAN | |||||
| チャンネル数 | 2 | 4 | 2 | 4 | 2 | |||||
| 重量 | 約 1.7kg | 約1.7kg | 約 1.7kg | 約1.7kg | 約 1.7kg | |||||
| トリガタイプ | Edge, Video, Pulse, Slope, Runt, Window, Timeout, Nth Edge, Logic, UART, I2C, SPI, CAN | Edge, Video, Pulse, Slope, Runt, Window, Timeout, Nth Edge, Logic, I2C, SPI, RS232, CAN | Edge, Video, Pulse, Slope, Runt, Window, Timeout, Nth Edge, Logic, UART, I2C, SPI, CAN | Edge, Video, Pulse, Slope, Runt, Window, Timeout, Nth Edge, Logic, I2C, SPI, RS232, CAN | Edge, Video, Pulse, Slope, Runt, Window, Timeout, Nth Edge, Logic, UART, I2C, SPI, CAN | |||||
| 入力インピーダンス | 1MΩ ± 2% // 15pF ± 5pF | 1MΩ±2％ // 15pF±5pF | 1MΩ ± 2% // 15pF ± 5pF | 1MΩ±2％ // 15pF±5pF | 1MΩ ± 2% // 15pF ± 5pF | |||||
| 分解能 | 4 1/2 桁 | — | 4 1/2 桁 | — | 4 1/2 桁 | |||||
| 水平軸スケール | 1ns/div - 1000s/div, step by 1 - 2 - 5 | |||||||||
| 自動測定 | Vpp, Vavg, Vrms, Freq, Period, Week RMS, Cursor RMS, Vmax, Vmin, Vtop, Vbase, Vamp, Overshoot, Phase A→B ↑, Phase A→B↓, Preshoot, Rise Time, Fall Time,+Width, -Width, +Duty, -Duty, Duty Cycle, Delay A→B ↑, Delay A→B↓, +Pulse Count, -Pulse Count, Rise Edge Count, Fall Edges Count, Area, Cycle Area | |||||||||
| 垂直軸スケール | 1mV/div - 10V/div | 1mV/div - 10V/div (at input) | 1mV/div - 10V/div | 1mV/div - 10V/div (at input) | 1mV/div - 10V/div | |||||
| レコード長 | 40M | |||||||||
| 最大入力電圧 | 1MΩ ≤ 300Vrms; | 1MΩ ≤ 300Vrms | 1MΩ ≤ 300Vrms; | 1MΩ ≤ 300Vrms | 1MΩ ≤ 300Vrms; | |||||
| 垂直軸分解能 | 8ビット | 8 / 12 / 14ビット | 8ビット | 8 / 12 / 14ビット | 8ビット | 8 / 12 / 14ビット | 8ビット | 8 / 12 / 14ビット | 8ビット | 8 / 12 / 14ビット |
| トリガ・モード | オート, ノーマル, シングル | オート、ノーマル、シングル | オート, ノーマル, シングル | オート、ノーマル、シングル | オート, ノーマル, シングル | |||||
| 入力カップリング | DC, AC, GND | |||||||||

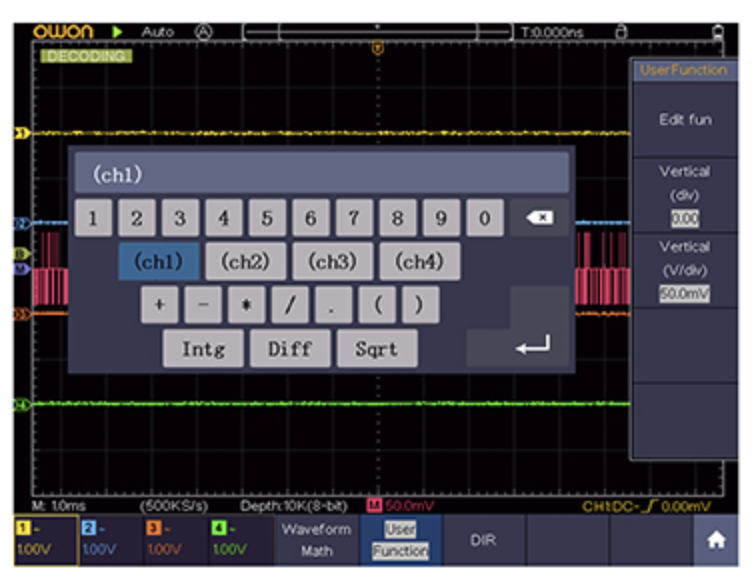

| 波形演算 | ＋, －, ×, ÷, FFT，FFTrms,Intg,Diff,Sqrt, User Defined Function, Digital Filter | ＋、－、×、÷、FFT、FFTrms、Intg、Diff、Sqrt、ユーザー定義、デジタル・フィルタ | ＋, －, ×, ÷, FFT，FFTrms,Intg,Diff,Sqrt, User Defined Function, Digital Filter | ＋、－、×、÷、FFT、FFTrms、Intg、Diff、Sqrt、ユーザー定義、デジタル・フィルタ | ＋, －, ×, ÷, FFT，FFTrms,Intg,Diff,Sqrt, User Defined Function, Digital Filter | |||||
| 波形更新レート | 最高 45,000 波形/秒 | 最高 45000波形/秒 | 最高 45,000 波形/秒 | 最高 45000波形/秒 | 最高 45,000 波形/秒 | |||||
| 周波数カウンタ | トリガ・チャンネルに対して実施可能 | |||||||||
| 波形保存 | 100 波形 | |||||||||
| プローブ減衰係数 | 0.001X - 1000X, step by 1 - 2 - 5 | 0.001X-1000X、1-2-5ずつ増加 | 0.001X - 1000X, step by 1 - 2 - 5 | 0.001X-1000X、1-2-5ずつ増加 | 0.001X - 1000X, step by 1 - 2 - 5 | |||||
| 時間軸確度 | ±2.5ppm | — | ±2.5ppm | — | ±2.5ppm | |||||
| ダイオード | ○ | — | ○ | — | ○ | |||||
| 電圧レンジ | ||||||||||
| mV | 20.000mV - 200.00mV | — | 20.000mV - 200.00mV | — | 20.000mV - 200.00mV | |||||
| DCV | 2.0000V - 1000.0V | — | 2.0000V - 1000.0V | — | 2.0000V - 1000.0V | |||||
| ACV | 2.0000V - 750.0V | — | 2.0000V - 750.0V | — | 2.0000V - 750.0V | |||||
| DCゲイン確度 | ±3% | — | ±3% | — | ±3% | |||||
| オート・レンジ | ○ | — | ○ | — | ○ | |||||
| 電流レンジ | ||||||||||
| DCA | 20.00A | — | 20.00A | — | 20.00A | |||||
| ACA | 20.00A | — | 20.00A | — | 20.00A | |||||
| 周波数帯域幅 | — | 70 MHz | — | 100 MHz | — | |||||
| 周波数帯域 | 70MHz | — | 100MHz | — | 120MHz | |||||
| サンプルレート | 最高 1Gサンプル/秒 | |||||||||
| 寸法 (W x H x D) | 270x191x48（mm） | 270x191x48 | 270x191x48（mm） | 270x191x48 | 270x191x48（mm） | |||||
| バッテリー | 7.4V, 8000mAh， 5時間動作 | |||||||||
| バス・デコード（標準搭載） | I2C, SPI, RS232, CAN | |||||||||
| マルチメーター | ||||||||||
| 抵抗レンジ | 200.00Ω - 100.00MΩ | — | 200.00Ω - 100.00MΩ | — | 200.00Ω - 100.00MΩ | |||||

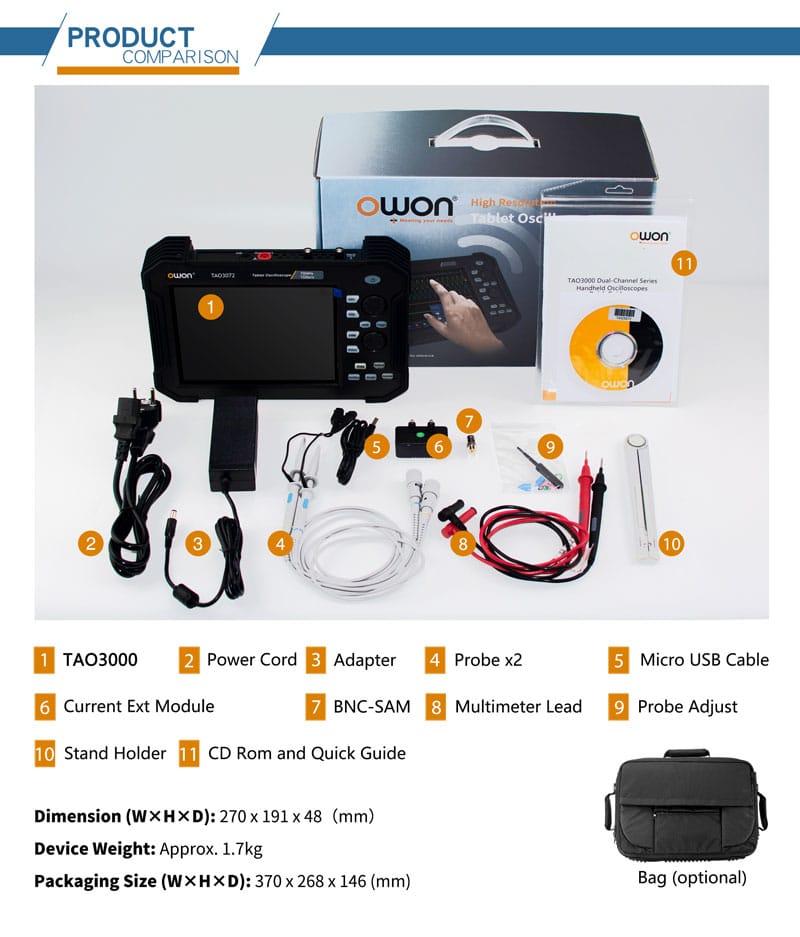

アクセサリー
TAO3072 / TAO3072A / TAO3102 / TAO3102A / TAO3122 / TAO3122A
標準付属品 | 数量 | 写真 |
|---|---|---|
電源コード | 1 |  |
CD-ROM | 1 |  |
パッシブプローブ | 1/チャンネル |  |
クイックガイド | 1 |  |
USBケーブル | 1 |  |

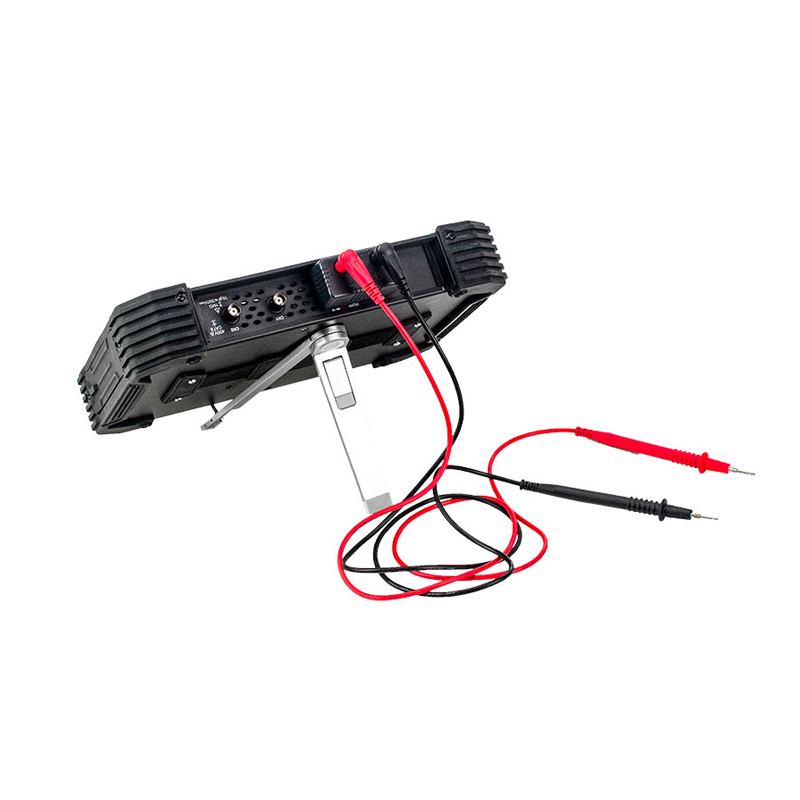

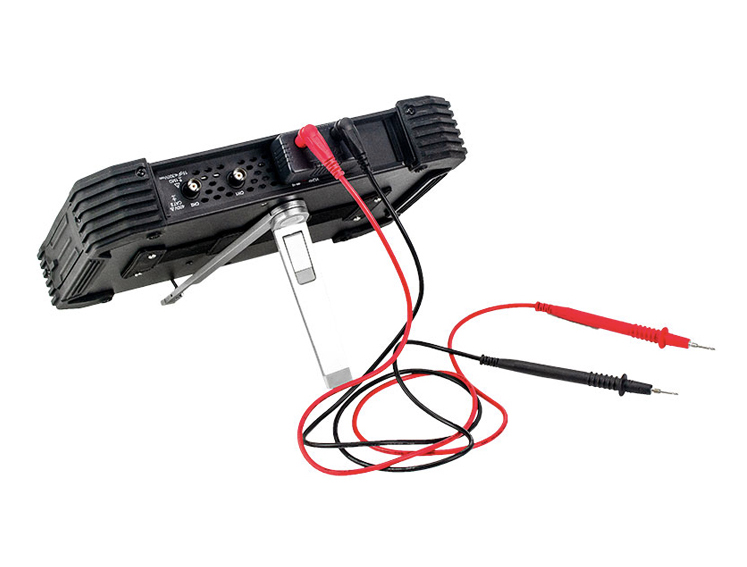

マルチメータ用リード線 | 1 |  |
電源アダプター | 1 |  |
電流拡張モジュール | 1 |  |
小バッグ | 1 | |
トリガ出力変換BNCコネクタ | 1 |  |
マイクロUSBケーブル | 1 |  |
スタンド | 1 |  |
プローブ調整ツール |  |
オプション | 概容 | 写真 |
|---|---|---|
TAO3000-WIFI（工場オプション） | WiFi機能 | |
キャリングケース（オプション） |  |
TAO3074 / TAO3074A / TAO3104 / TAO3104A
標準付属品 | 数量 |
|---|---|
電源コード | 1 |
電源アダプタ | 1 |
パッシブプローブ | 1/チャンネル |
マイクロUSBケーブル | 1 |
プローブ・アクセサリ | 1 |
USBケーブル | 1 |
スタンド | 1 |
トリガ出力変換BNCコネクタ | 1 |
CD ROM | 1 |
クイックガイド | 1 |
小バッグ | 1 |
オプション | 概容 |
|---|---|
TAO3000-WIFI（工場オプション） | Wifi機能 |
ダウンロード
- TAO3000_ 2チャンネル_タブレット・オシロスコープ_ユーザー・マニュアル（日本語）Download
- TAO3000_Dual-Channel_Series_Oscilloscopes_USER_MANUAL_V110（英文）Download
- TAO3000_Dual-Channel_Series_Oscilloscopes_QUICK_GUIDE（英文）Download
- XDS2000_Dual-Channel_Series_Oscilloscopes_SCPI_Protocol（英文）Download
- OWON総合カタログ(T&M版)Download
- TAO3000シリーズ デジタル・オシロスコープ用 アプリDownload
- OWON SDS1000 / SDS1104 / SDS200 / SDS3000 / TAO3000 / XDS2000 / XDS3000 / XDS4000シリーズ デジタル・オシロスコープ用 PCソフトウェアDownload
- TAO3000_ 4チャンネル_タブレット・オシロスコープ_ユーザー・マニュアル（日本語）Download
- TAO3000_Four-Channel_Series Handheld_Oscilloscopes_USER_MANUAL_V102（英文）Download
- TAO3000_Four-Channel_Series_Oscilloscopes_QUICK_GUIDE（英文）Download
- TAO3000_Four-Channel_Series_Oscilloscopes_SCPI_Protocol（英文）Download
- TAO3000_4CH_Series_Oscilloscopes_SPECIFICATIONS（英文）Download
- TAO3000_ 4チャンネル_タブレットオシロスコープ_ユーザーマニュアル（日本語）Download
