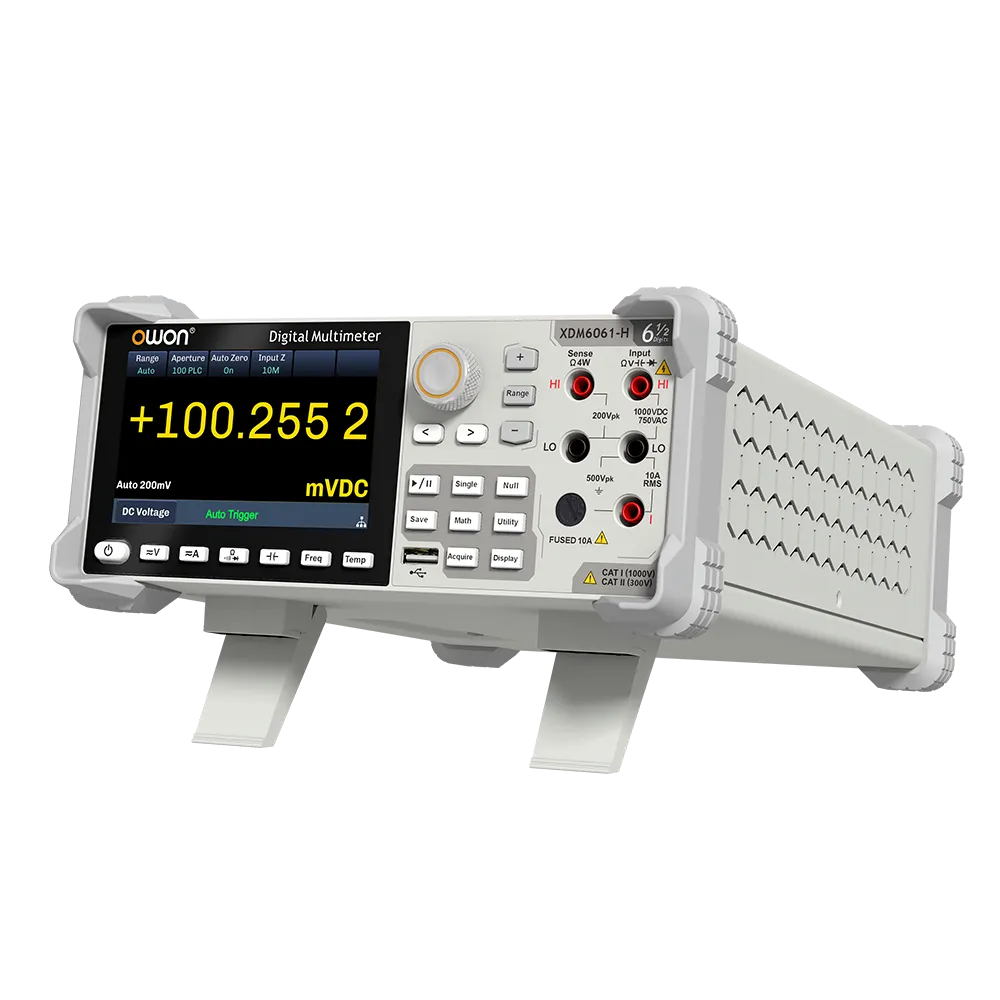

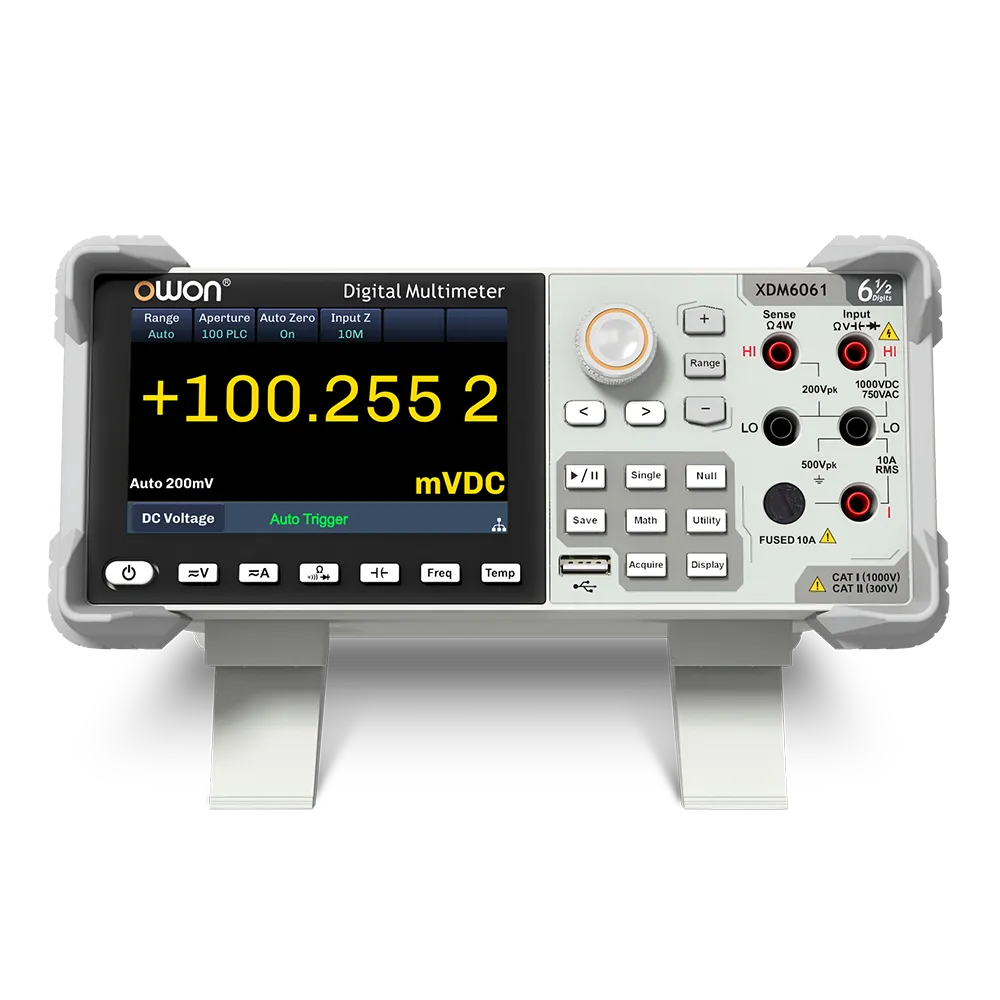

6 1/2 桁 XDM6061 デジタル・マルチメーター

最大 2,200,000カウント、6½桁の高分解能により、高精度かつ信頼性の高い測定を実現
最大 3000V / 200A の広範な測定レンジ、太陽光発電、蓄電システム、新エネルギー車（NEV）の特殊な試験要件に対応
最高 10,000回/秒の高速測定、試験効率を大幅に向上

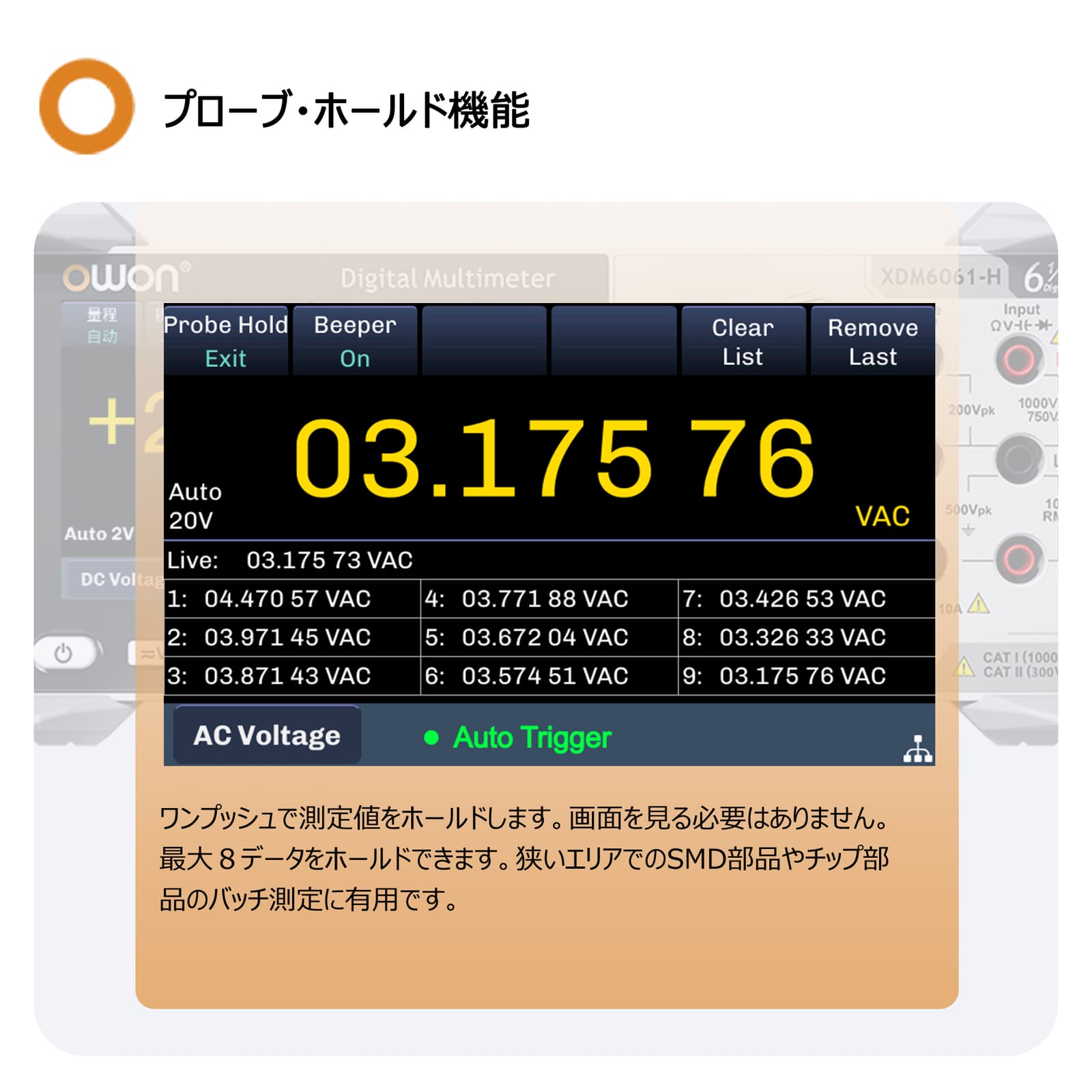

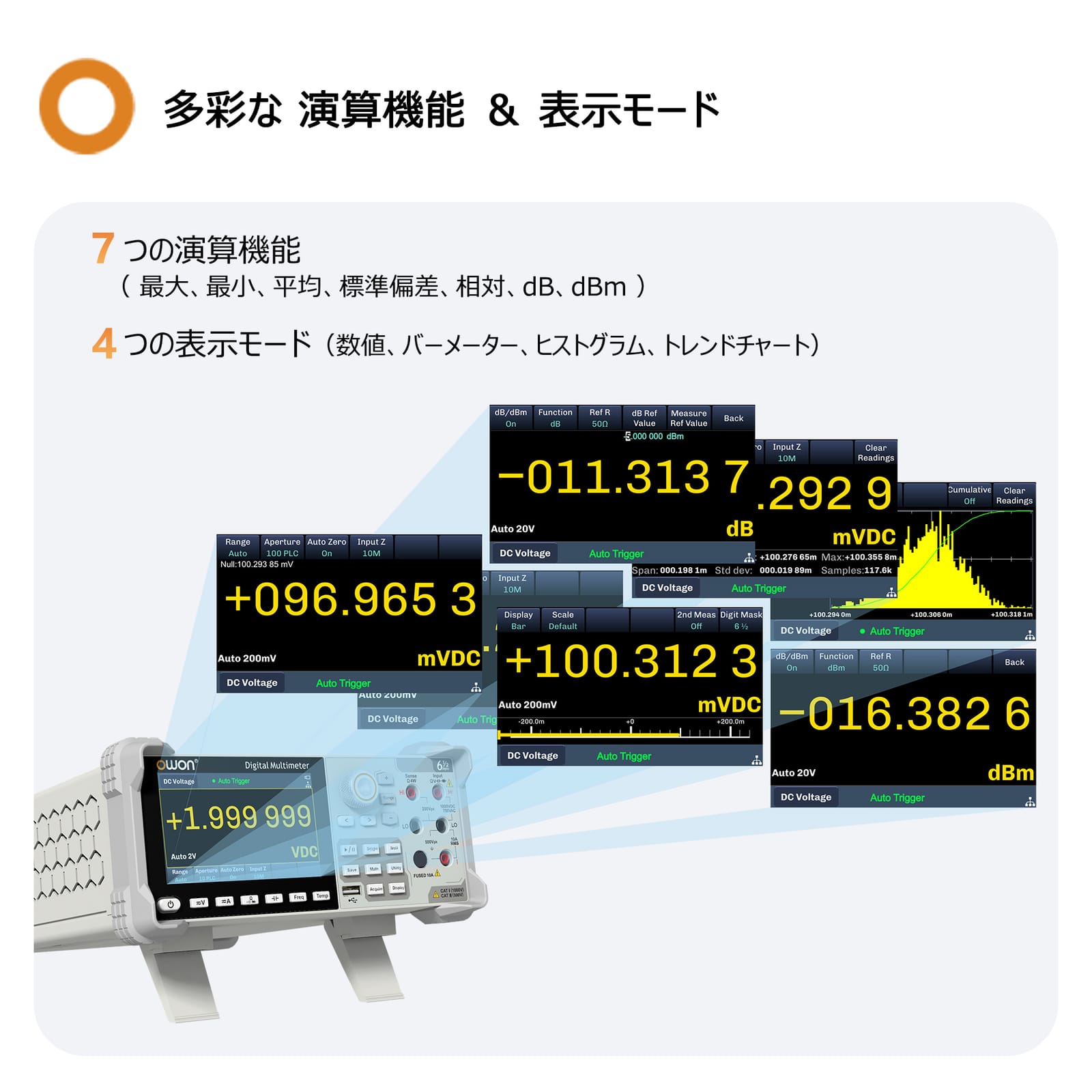

充実した演算機能、最大値、最小値、平均値、標準偏差、相対測定、棒グラフ、ヒストグラム、トレンドチャート、dB/dBm、リミットテストなどを搭載し、外部ソフトウェアなしで本体のみでのデータ解析が可能

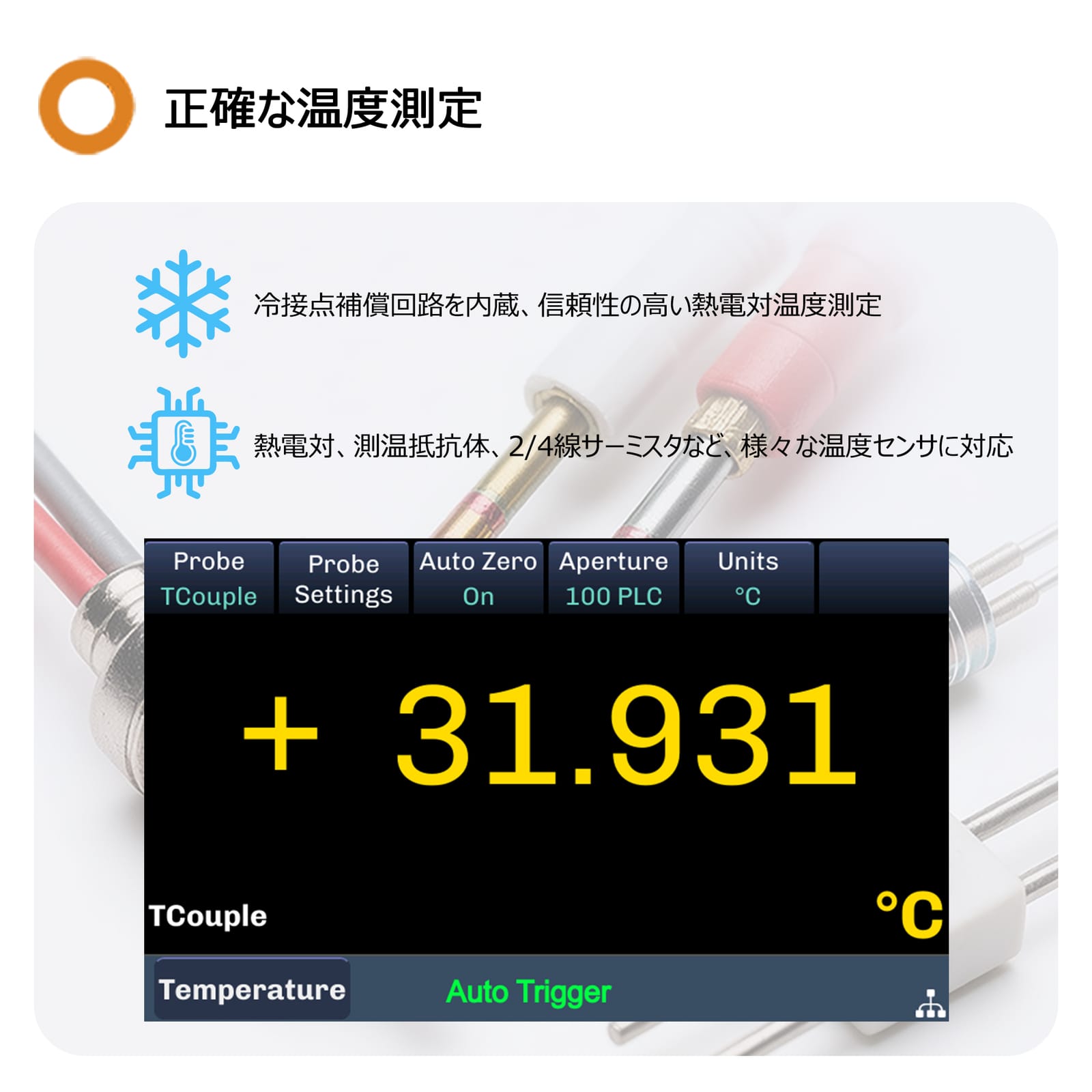

熱電対用冷接点補償回路を内蔵、外部補償ハードウェアが不要なためコストを削減し、温度測定精度を向上

特長

最大 2,200,000カウント、6½桁の高分解能により、高精度かつ信頼性の高い測定を実現
最大 3000V / 200A の広範な測定レンジ、太陽光発電、蓄電システム、新エネルギー車（NEV）の特殊な試験要件に対応
最高 10,000回/秒の高速測定、試験効率を大幅に向上
充実した演算機能、最大値、最小値、平均値、標準偏差、相対測定、棒グラフ、ヒストグラム、トレンドチャート、dB/dBm、リミットテストなどを搭載し、外部ソフトウェアなしで本体のみでのデータ解析が可能
熱電対用冷接点補償回路を内蔵、外部補償ハードウェアが不要なためコストを削減し、温度測定精度を向上

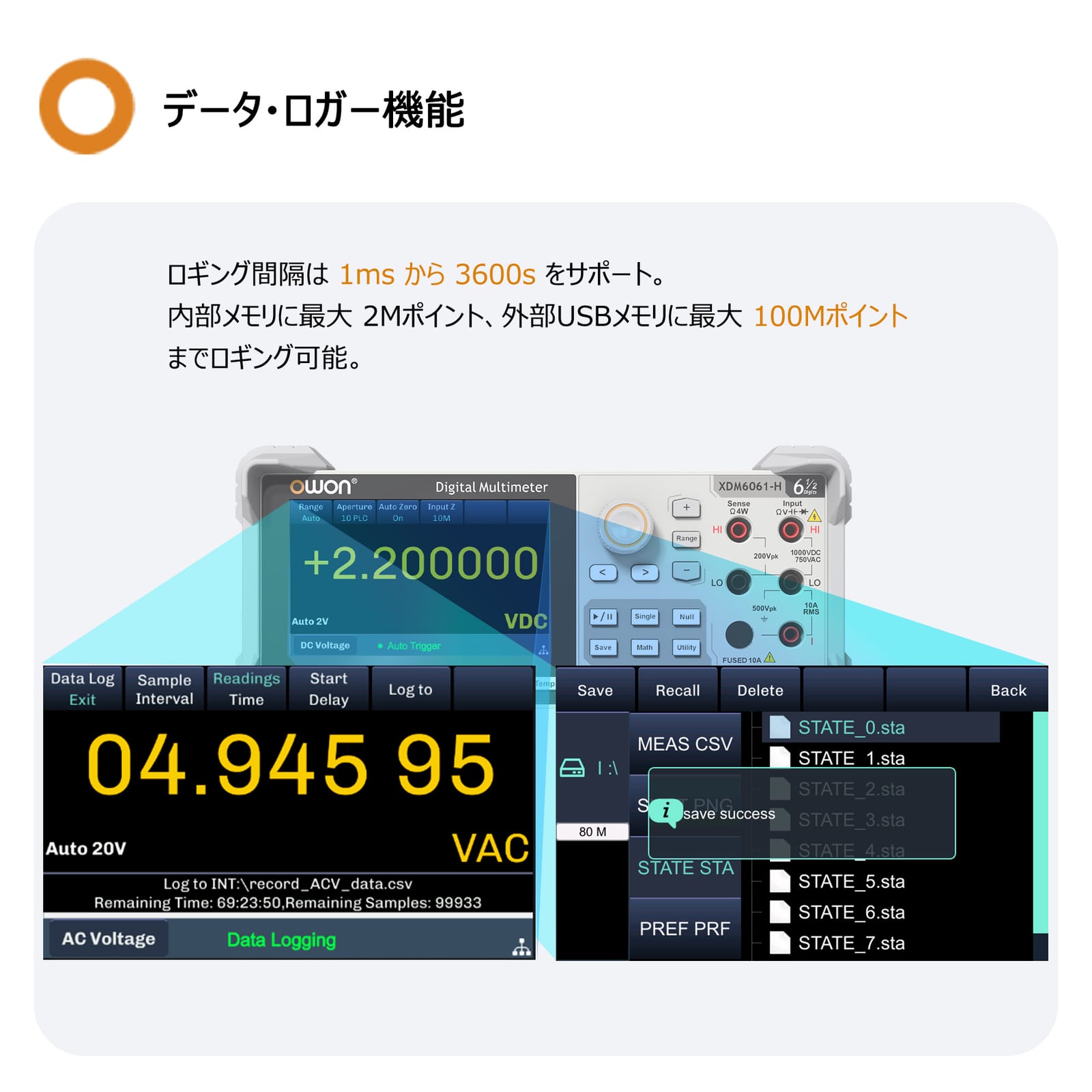

データロガー機能：すべての測定値をCSV形式で記録可能、最短1msの記録間隔、2Mポイントの内部メモリ容量に加え、USBドライブ使用で100Mポイントまで拡張可能
2GB NANDフラッシュ・ストレージ：大量の設定ファイルやデータ・ファイルを保存可能

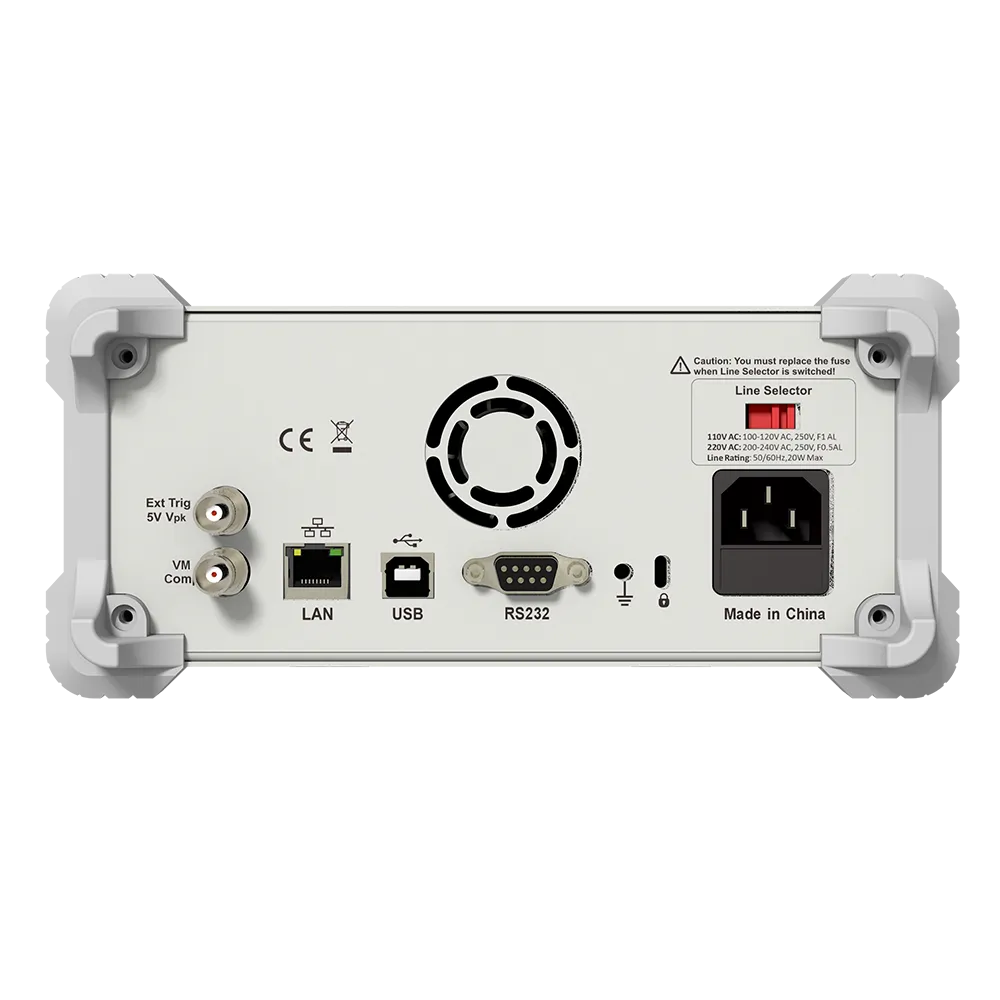

多彩なインターフェース：USB（デバイス/ホスト）、LAN、RS-232を搭載。標準SCPIコマンドに対応し、自動試験システムへの容易な組み込みが可能

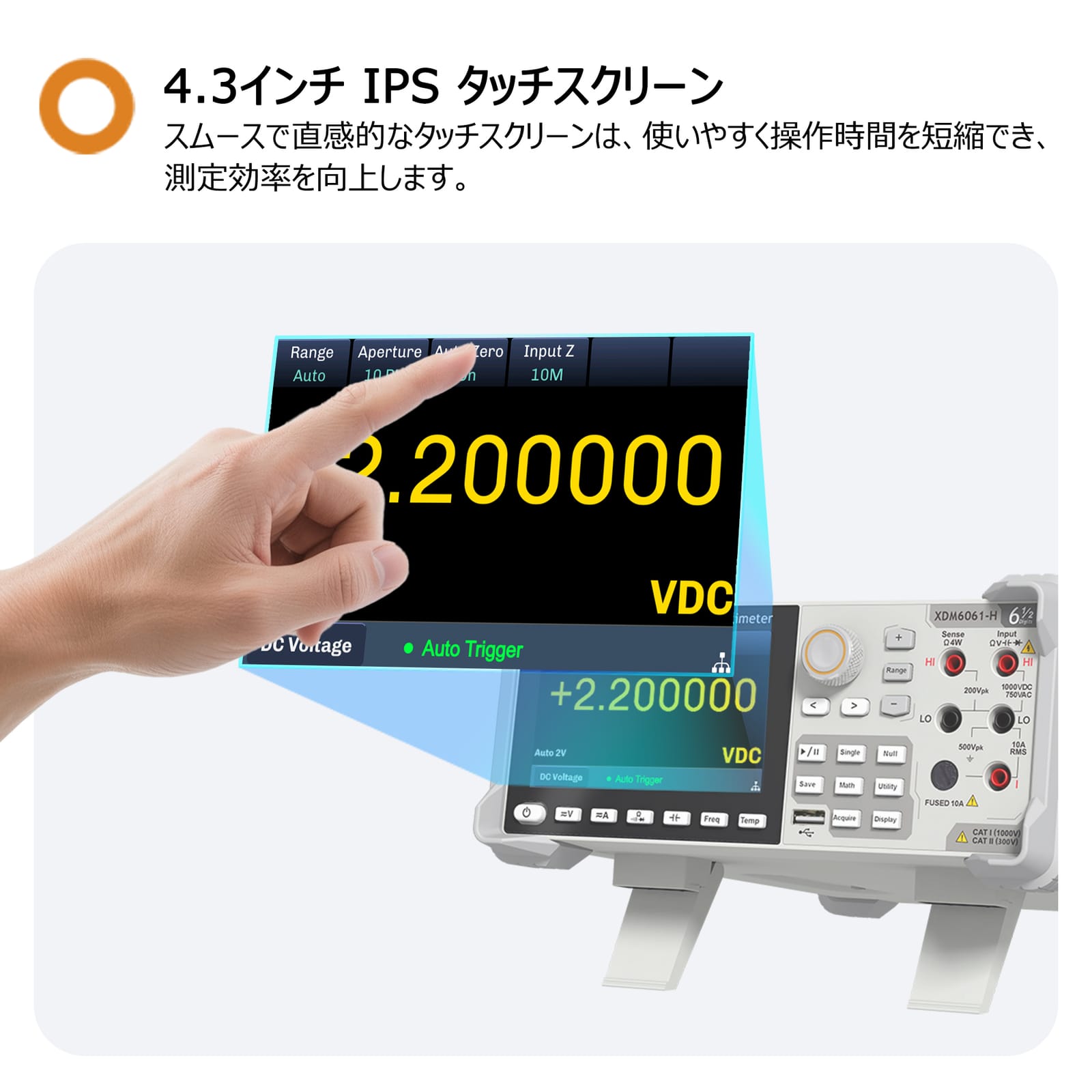

4.3インチIPSタッチスクリーン：直感的な操作とグラフィカルな表示により、迅速な習熟、作業時間の短縮、視覚的なデータ確認の利便性向上を実現

モデル	カウント数	サンプル・レート	最大電圧 / 最大電流	インターフェース	税込価格（円）
XDM6061	2200000 カウント	10000サンプル/秒	1000V / 10A	USB LAN RS232	¥147,400
XDM6061H	2200000 カウント	10000サンプル/秒	3000V / 200A	USB LAN RS232	¥407,000
XDM6051	240000 カウント	1000サンプル/秒	1000V / 10A	USB LAN RS232	¥103,400

確度仕様: ±(%リーディング+ %フルスケール)

測定機能	レンジ	最高確度	温度係数
DC電圧	200.000mV – 1000.000V (XDM6061） 200.000mV – 3000.000V (XDM6061-H）	0.0035±0.0006	0.0005+0.0001
AC電圧（真の実効値）	200.0000mV - 750.0000V	0.06+0.04	0.005+ 0.004
DC電流	200.0000μA - 10.00000A (XDM6061) 200.0000μA - 200.00000A (XDM6061-H)	0.050+0.003	0.0020+0.0005
AC電流（真の実効値）	200.0000μA - 10.00000A	0.10+0.04	0.015+ 0.006
抵抗	200.0000Ω - 100.0000MΩ	0.010+0.001	0.0006+0.0001
ダイオード・テスト	0 - 5V	0.010+0.020	0.0010+0.0020
導通テスト	2000.0 Ω	0.010+0.020	0.0010+0.0020
周波数 / 周期	3 Hz - 1 MHz	0.007	0.001
キャパシタンス	2.0000nF～100.00mF	1 + 0.3	0.01 +0.01
温度	熱電対（ITS-90 B / E / J / K / N / R / S / T 型）測温抵抗体（RTD Pt100・Pt385 型） 2線 / 4線サーミスタ(5 kΩ 44007 type)	0.16℃	0.01℃
演算機能	最小、最大、平均、標準偏差、dBm、dB、リミット、相対値、ヒストグラム、トレンド・チャート、バー・チャート
トリガ	外部トリガ、VMC 出力
データ・ロガー機能
ロギング間隔	1ms-3600s
ロギング長	2M ポイント (内部ストレージ)
一般仕様
寸法（W × H × D）	346 × 260 × 107 mm
重量	3.4kg (梱包箱なし)
