WAVEFORM GENERATOR

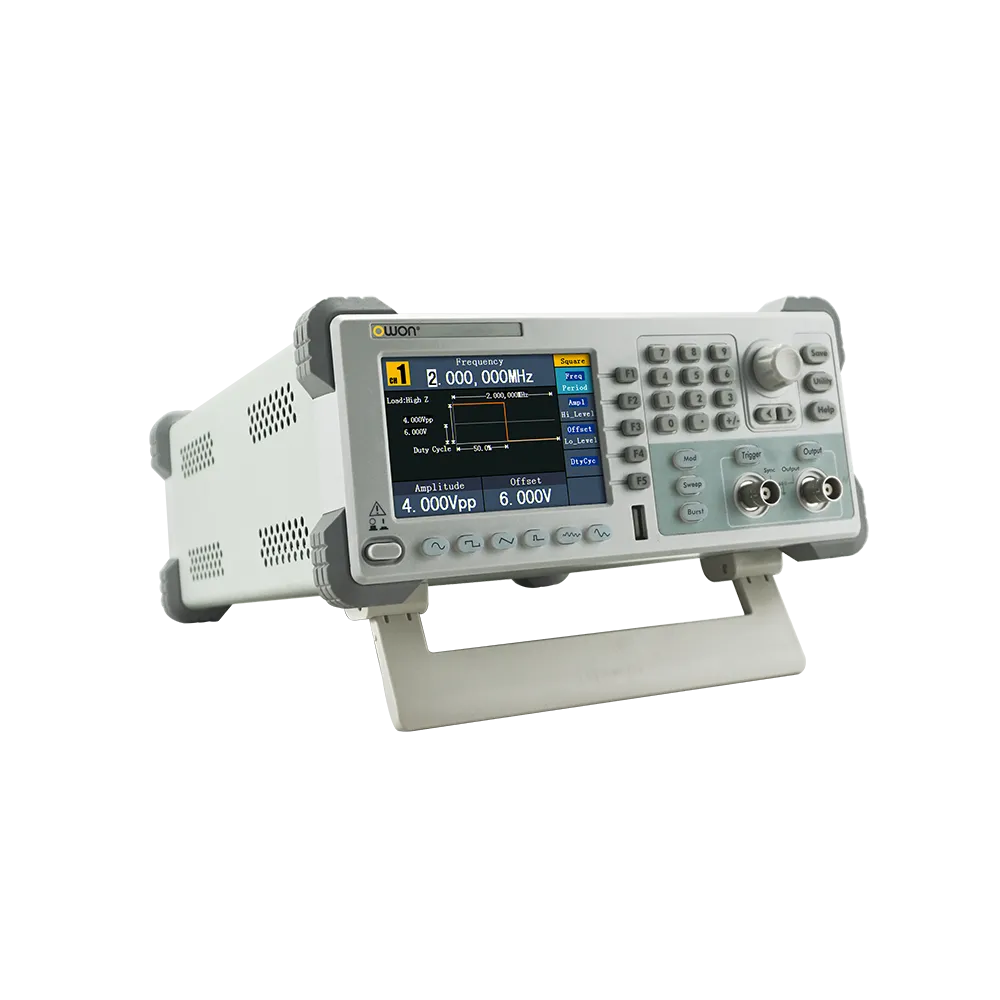

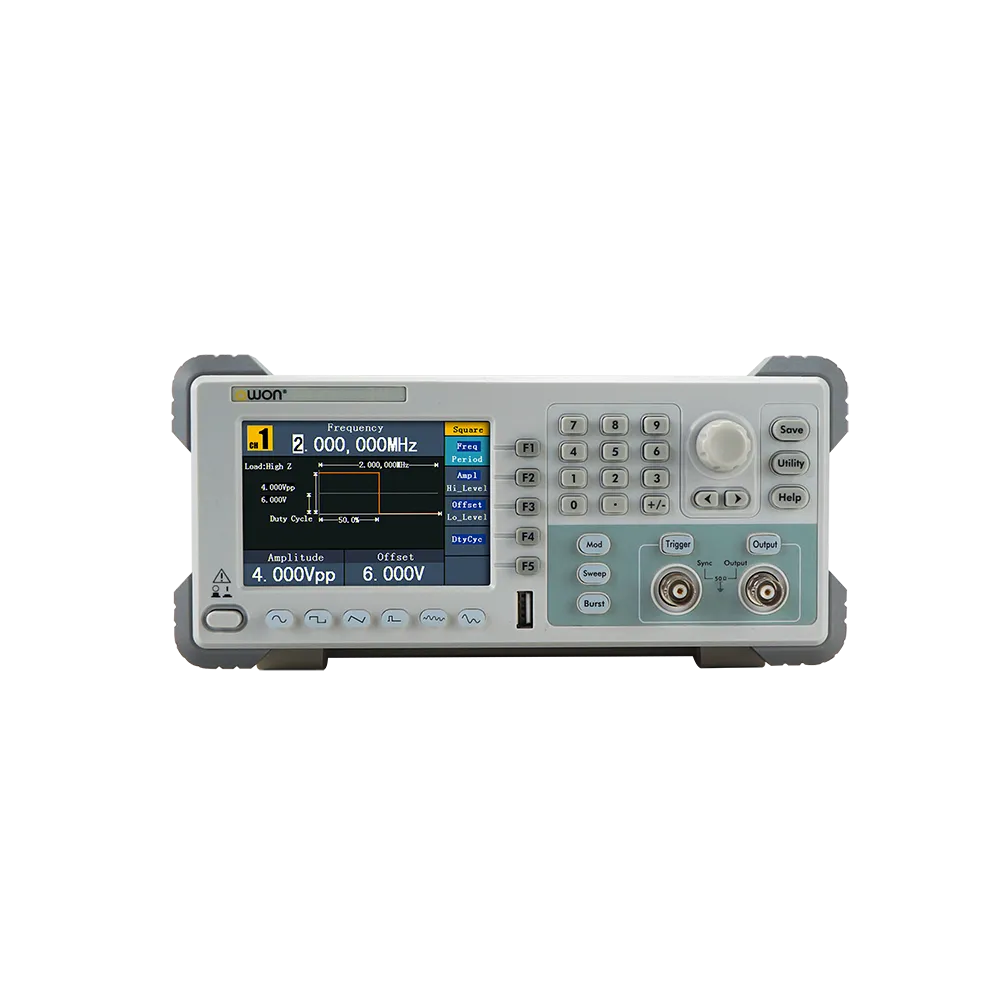

AGシリーズ 1チャンネル任意波形ファンクション・ジェネレータ

最高周波数：5 MHz, 10 MHz
1チャンネル
サンプルレート： 125 MSa/s
周波数分解能： 1 μHz
分解能： 14ビット

特長

最高周波数：5 MHz, 10 MHz
1チャンネル
サンプルレート： 125 MSa/s
周波数分解能： 1 μHz
分解能： 14ビット
任意波形長： 8k
5種の基本波形と45種のビルトイン波形
変調機能： AM、FM、PM、FSK（Fモデル）
スイープ機能（Fモデル）
バースト機能（Fモデル）
インターフェース： USBデバイス
SCPIコマンドをサポート
4インチLCD, 480x320ピクセル
SDSシリーズ・オシロスコープとのスムーズな連携が可能

ラインナップ

モデル	最高周波数	サンプルレート	任意波形長	変調機能	税込価格（円）
AG051	5 MHz	125 MSa/s	8k	-	¥40,700
AG051F	5 MHz	125 MSa/s	8k	○	¥46,200
AG1011	10 MHz	300 MSa/s	8k	-	¥49,500
AG1011F	10 MHz	300 MSa/s	8k	○	¥50,600

製品詳細

1. 45種類のビルトイン波形

数学や工学などの分野の45種の波形を内蔵し、出力可能です。

2. 変調機能（Fモデル）

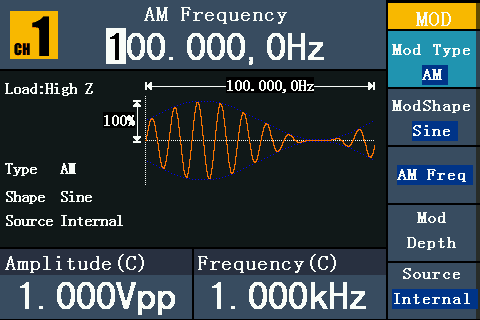

変調機能にはAM、FM、PM、FSKが含まれます。変調ソースは外部から入力することもできます。

仕様

モデル	AG051
チャンネル数	1
最高周波数	5 MHz			10 MHz
サンプルレート	125 MSa/s
分解能	14ビット
波形
標準波形	正弦波, 矩形波, パルス, ランプ波, ノイズ

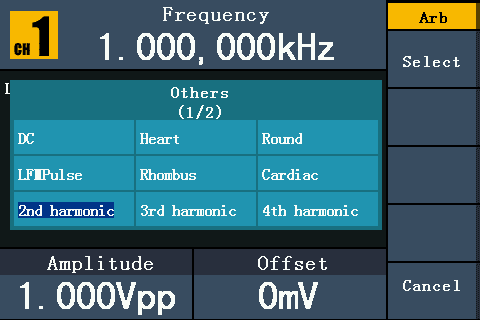

任意波形	指数立ち上がり、指数的立ち下がり、Sin(x)/x、ステップ波など、合計45のビルトイン波形、ユーザー定義の任意波形
周波数(分解能1μHz)
正弦波	1μHz - 5 MHz			1μHz - 10 MHz
矩形波	1μHz - 5 MHz
パルス	1μHz - 5 MHz
ランプ波	1μHz - 1 MHz
ノイズ	5 MHz（-3dB）（代表値）
任意波形	1μHz - 5 MHz
振幅
振幅	1mVpp～12.5Vpp（50Ω）、 1mVpp - 25Vpp (ハイインピーダンス)
分解能	1mVpp, または4 桁
DC オフセットレンジ (AD+DC)	±6.25V (50Ω), ±12.5V (ハイインピーダンス)
DC オフセットレンジ分解能	1mV, または4桁
負荷インピーダンス	50Ω（代表値）
任意波形
波形長		2ポイント～ 8kポイント
サンプルレート		125 MSa/s
縦軸分解能		14 ビット
不揮発メモリ		64Mバイト
変調
変調波形		/	AM、FM、PM、FSK、スイープ、バースト		/	AM、FM、PM、FSK、スイープ、バースト
変調周波数		/	2 mHz ～20.00 kHz (FSK 2 mHz - 100 kHz)		/	2 mHz to 20.00 kHz (FSK 2 mHz - 100 kHz)

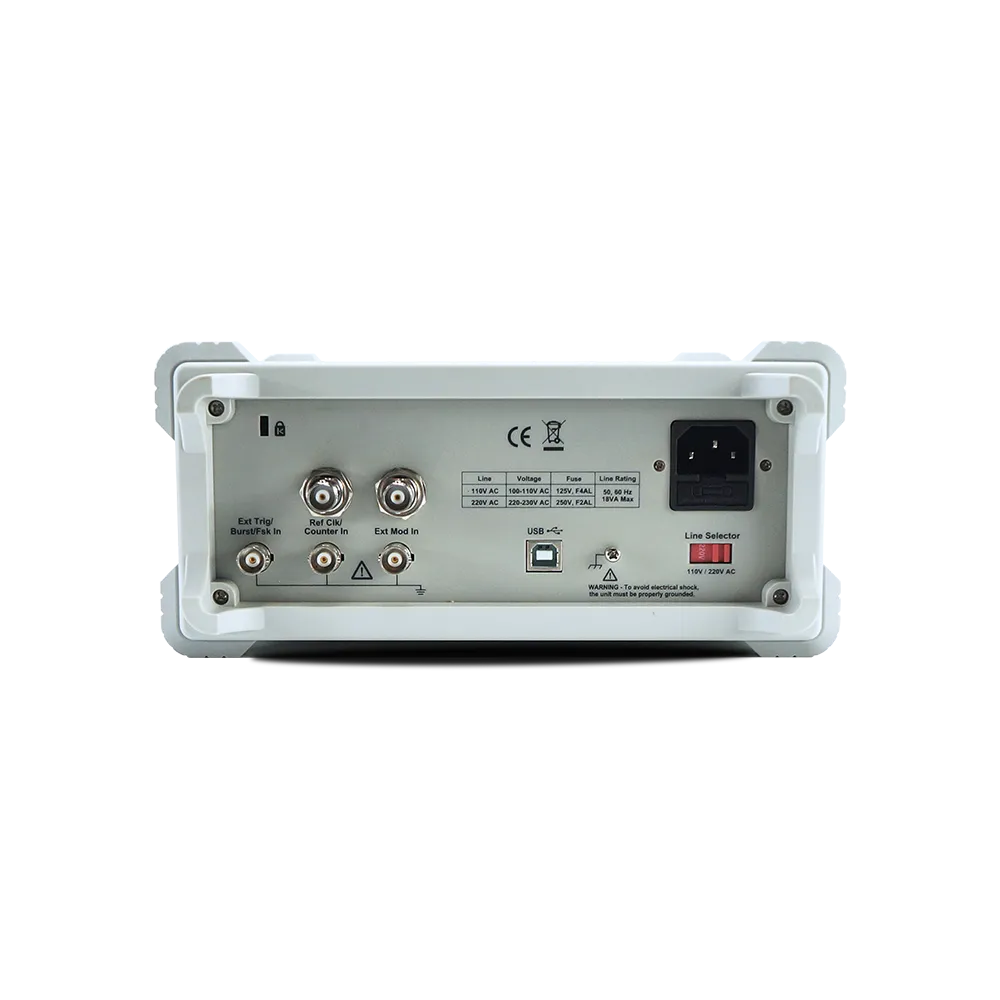

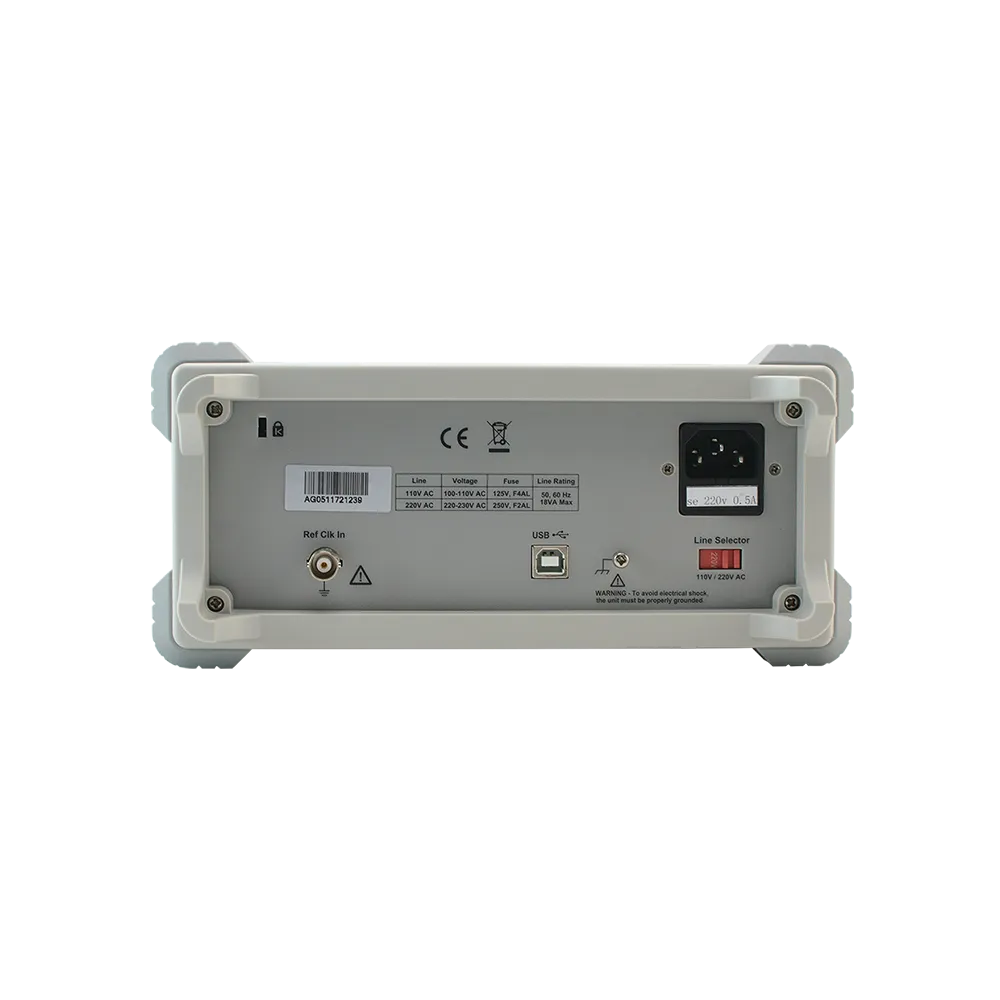

入力/ 出力
ディスプレイ		4インチ (480 x 320 ピクセル) LCD
入出力タイプ		外部基準クロック入力	外部変調入力、外部トリガ入力、および外部基準クロック入力		外部基準クロック入力	外部変調入力、外部トリガ入力、および外部基準クロック入力
インターフェース		USB デバイス
そのほか
寸法（W × H × D）		235 × 110 × 295 mm
重量		約3.0kg
