特長
- 最大カウント 120,000 、5½桁分解能、
- DC電圧基本確度 最高 0.05%
- 多彩な機能：DC/AC電圧、DC/AC電流、抵抗、キャパシタンス、導通、ダイオード、温度、AC+周波数（AC+Hz）、最小/最大/平均値、dB/dBm、相対値、その他演算機能
- 測定速度は最高 85回/秒 （低速・中速・高速の設定が可能）
- 2つの測定結果を同時に表示できる 2値表示

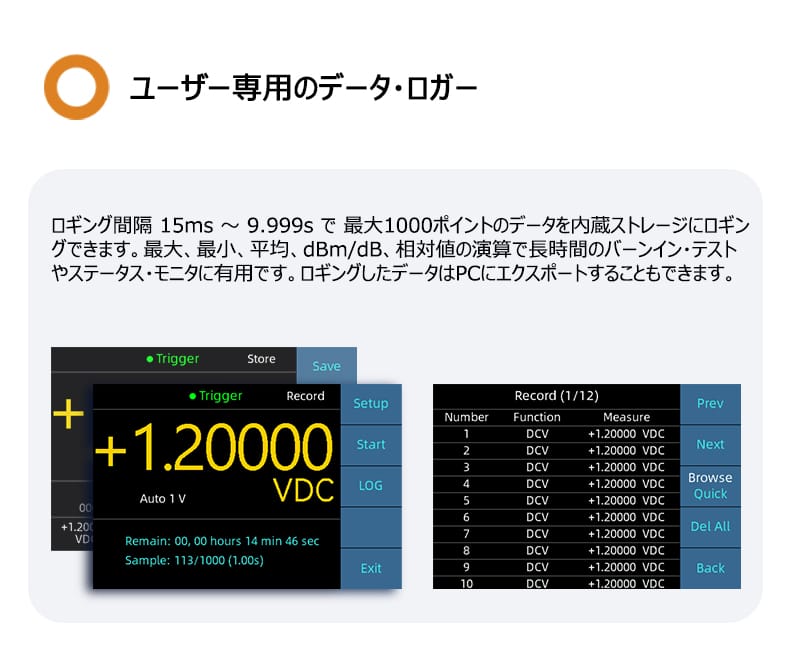

- データロガー機能内蔵（マニュアル/オートで最大1,000ポイントのデータを記録可能）

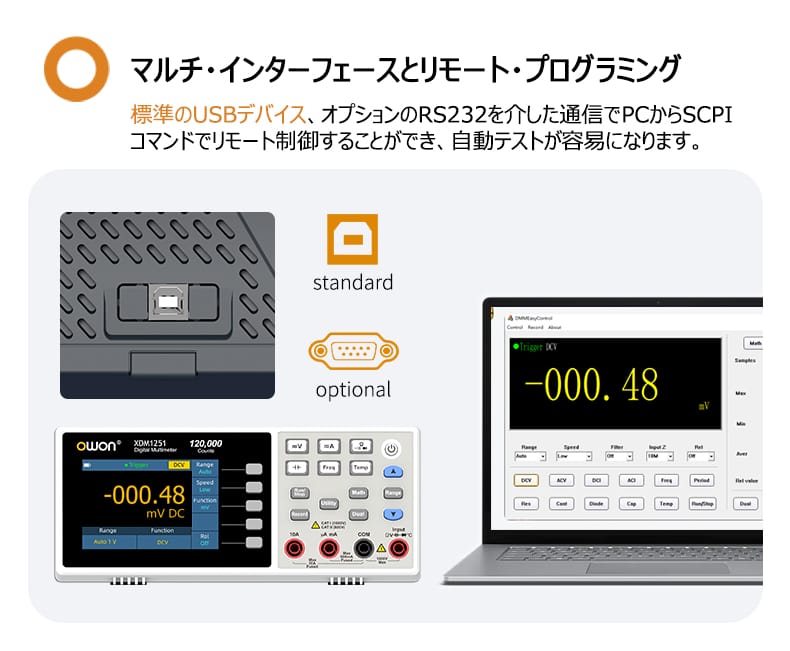

- PCとの接続用に USBデバイス （またはRS232インターフェース）を搭載
- SCPIコマンド対応により、自動テストシステムへの統合が容易

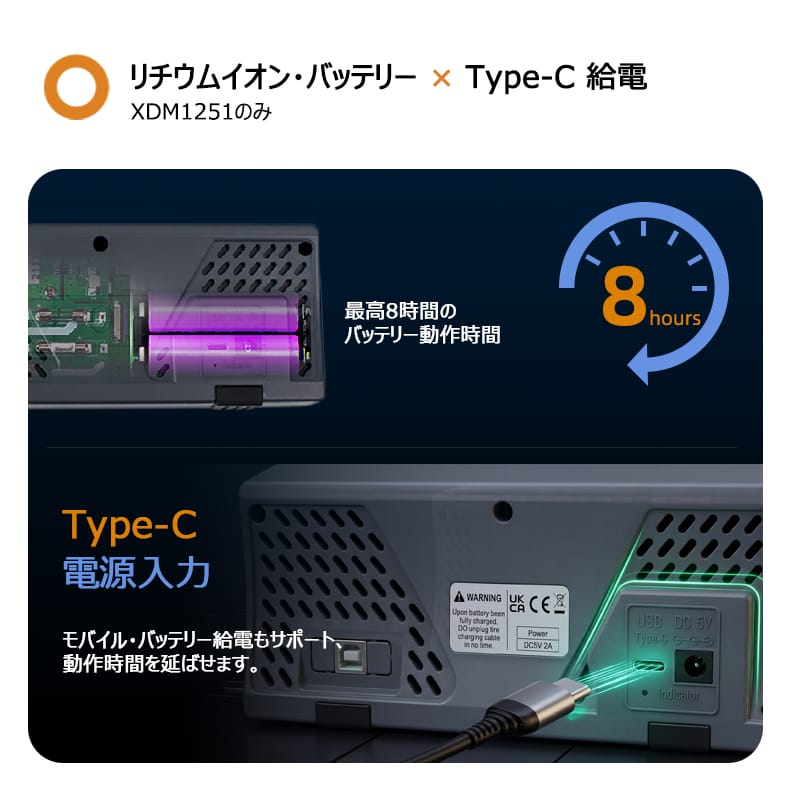

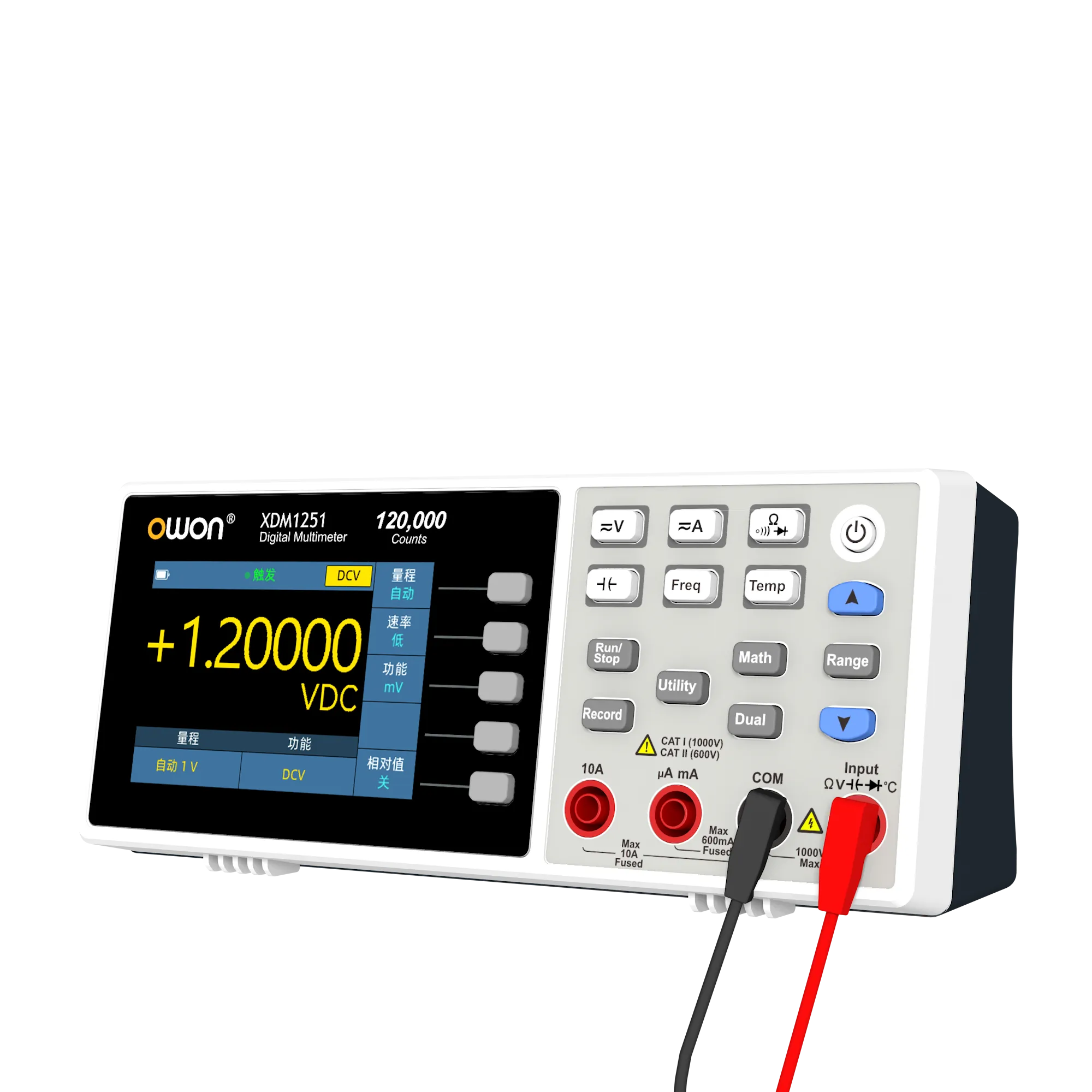

- 用途に合わせて選べるAC電源モデル（XDM1051）とリチウムイオンバッテリー内蔵モデル（XDM1251）

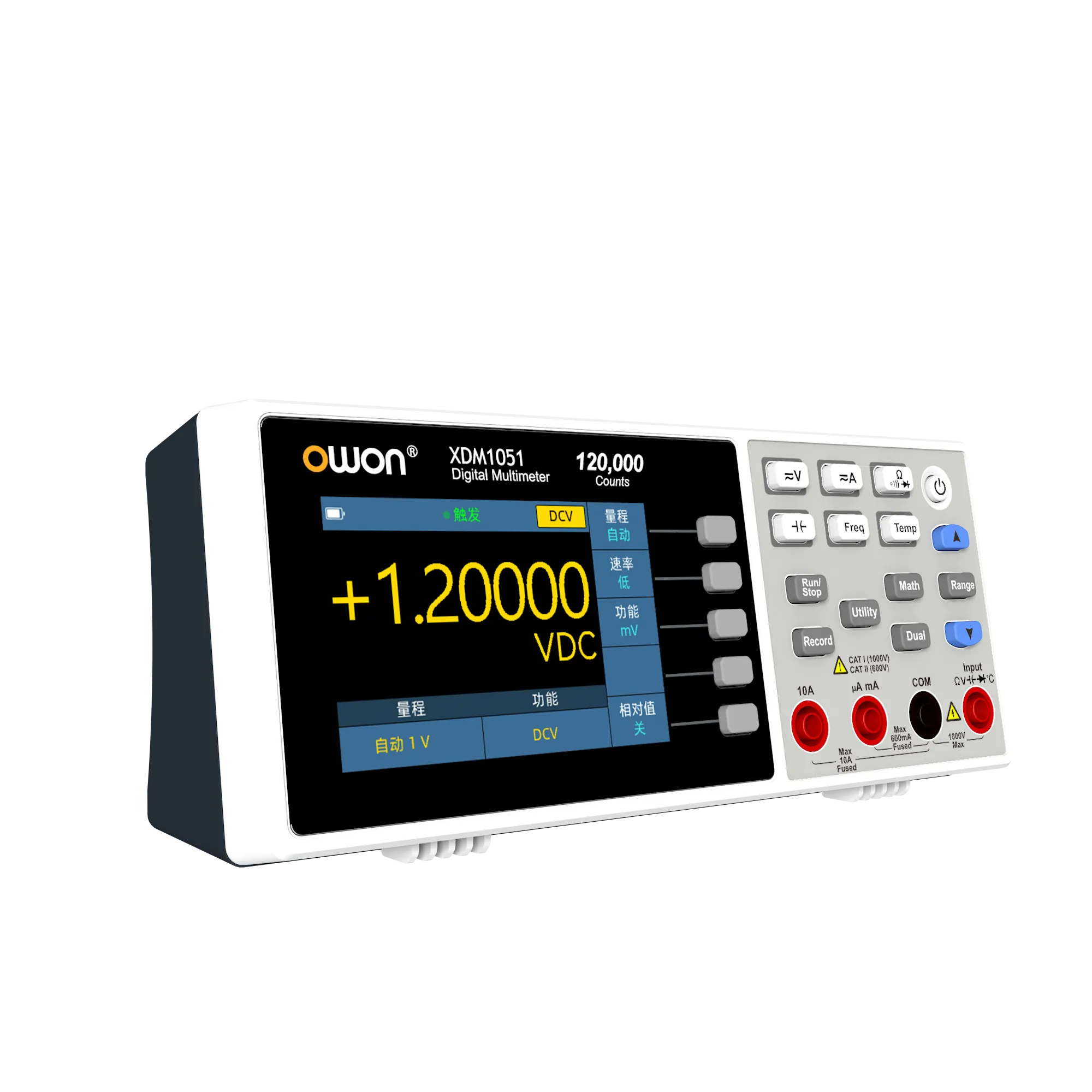

- 3.5インチIPSカラーディスプレイ（解像度480 x 320）
ラインナップ
| モデル | 分解能 | サンプルレート | ディスプレイ | 電源 | 税込価格（円） |
|---|---|---|---|---|---|
| XDM1051 | 5½ 桁 | 85サンプル/秒 | 3.5" IPS LCD | AC電源 | ¥37,400 |
| XDM1251 | 5½ 桁 | 85サンプル/秒 | 3.5" IPS LCD | リチウム-イオン・バッテリー | ¥40,700 |
製品詳細
仕様
以下の仕様を保証するためには、指定された温度環境下で本機を少なくとも30分間連続動作させる必要があります。
|
測定機能 |
レンジ |
最小分解能 / 周波数範囲 |
確度 ± (% リーディング + カウント) | ||
|---|---|---|---|---|---|
|
DC電圧 |
100.000 mV |
0.001 mV |
0.1% + 10 | ||
|
1.00000 V |
0.00001 V |
0.05% + 5 | |||
|
10.0000 V |
0.0001 V |
0.05% + 5 | |||
|
100.000 V |
0.001 V |
0.1% + 5 | |||
|
1000.00 V |
0.01 V |
0.1% + 10 | |||
|

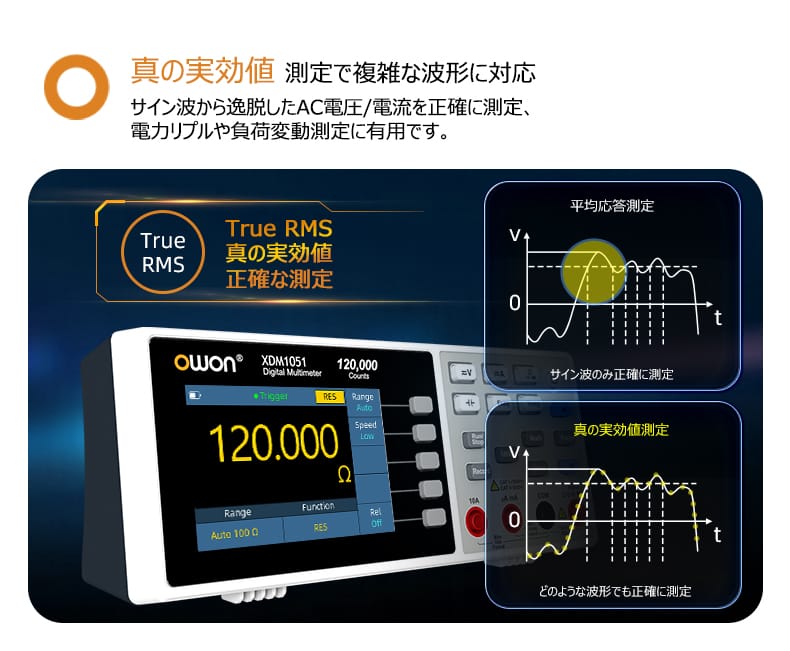

AC電圧（真の実効値） |
500 mV – 750 V |
20 Hz – 45 Hz |
1% + 30 | ||
|
45 Hz – 65 Hz |
0.5% + 30 | ||||
|
65 Hz – 1 kHz |
0.7% + 30 | ||||
|
DC電流 |
100 uA |
0.001 uA |
0.15% + 20 | ||
|
1000 uA |
0.01 uA |
0.15% + 10 | |||
|
10 mA |
0.0001 mA |
0.15% + 20 | |||
|
100 mA |
0.001 mA |
0.15% + 10 | |||
|
1 A |
0.00001 A |
0.3% + 20 | |||
|
10 A |
0.0001 A |
0.5% + 10 | |||
|
AC電流（真の実効値） |
500 uA – 500 mA |
20 Hz – 1 kHz |
0.5% + 20 | ||
|
5 A – 10 A |
1.5% + 20 | ||||
|
抵抗 |
100.000 Ω |
0.001 Ω |
0.15% + 20 | ||
|
1.00000 kΩ |
0.00001 kΩ |
0.15% + 20 | |||
|
10.0000 kΩ |
0.0001 kΩ |
0.15% + 20 | |||
|
100.000 kΩ |
0.001 kΩ |
0.15% + 20 | |||
|
1.00000 MΩ |
0.00001 MΩ |
0.3% + 20 | |||
|
10.0000 MΩ |
0.0001 MΩ |
0.5% + 20 | |||
|
100.000 MΩ |
0.001 MΩ |
1% + 50 | |||
|
ダイオード |
3.0000 V |
0.0001 V |
1% + 10 | ||
|
導通 |
1000.0 Ω |
0.1 Ω |
しきい値調整可能 | ||
|
周波数 |
10.000 Hz – 60 MHz |
/ |
± (0.2% + 10) | ||
|
キャパシタンス |
50nF～500µF |
/ |
2.5% + 10 | ||
|
5mF～50mF |
/ |
5% + 10 | |||
|

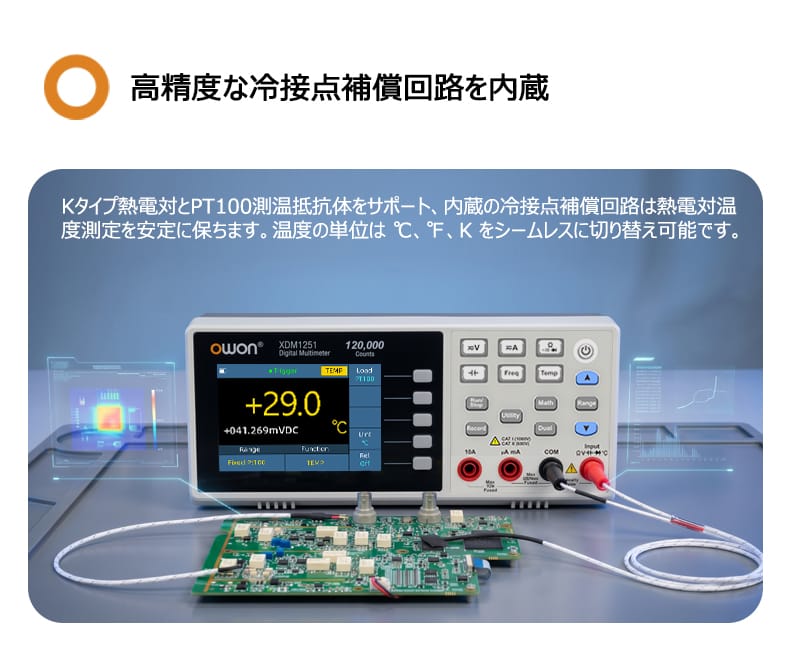

温度 |
Kタイプ熱電対 |
-200 –1300°C |
0.1°C |
± (1% + 2°C) | |
|
PT100 |
-200 – 800°C |
0.1°C |
± (1% + 2°C) | ||
|
最大カウント |
120,000 | ||||
|
レコード（ロギング）長 |
1,000ポイント | ||||
|
通信インターフェース |
USBデバイス、オプションで RS232 | ||||
|
寸法 （W × H × D） |
200 × 86.5 × 64 mm | ||||
|
ディスプレイ |
3.5インチ IPS ディスプレイ、解像度 480×320 | ||||
アクセサリー
付属品は実際の出荷内容に準じます。

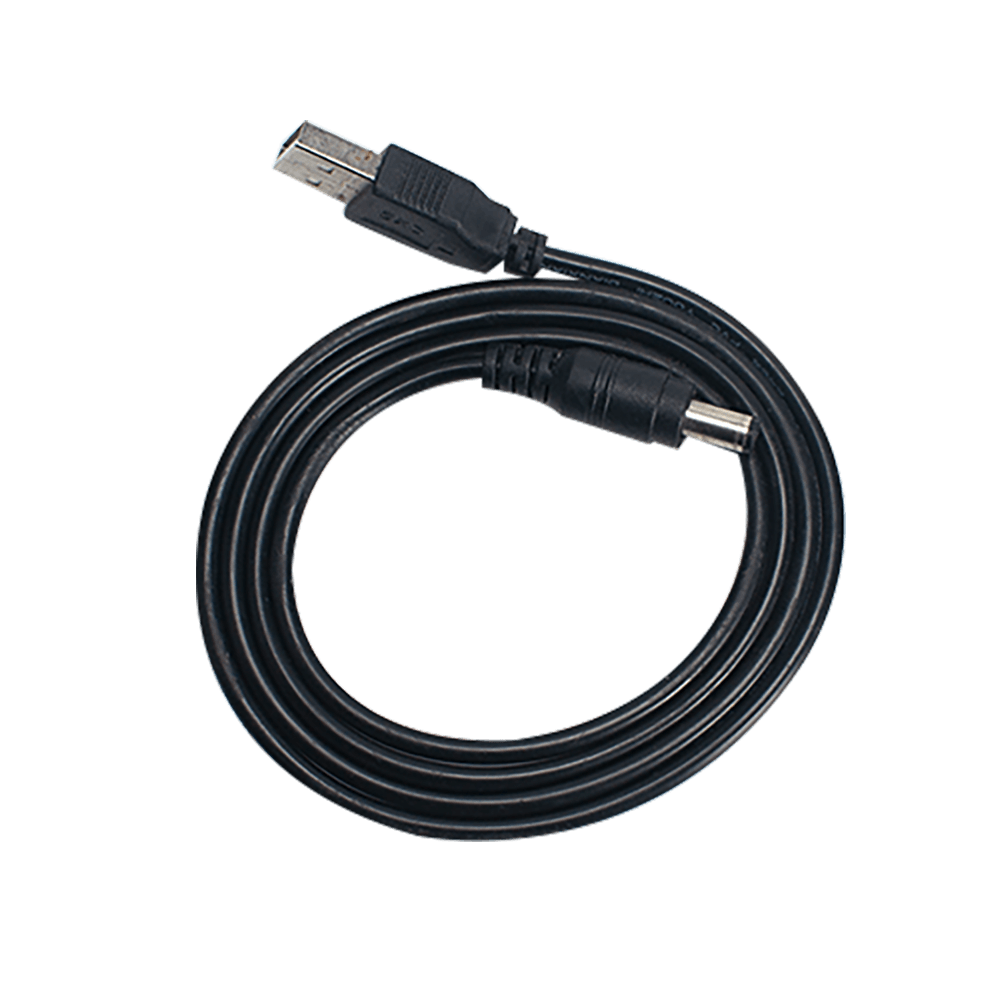

USB-DC 電源ケーブル（XDM1251 のみ）

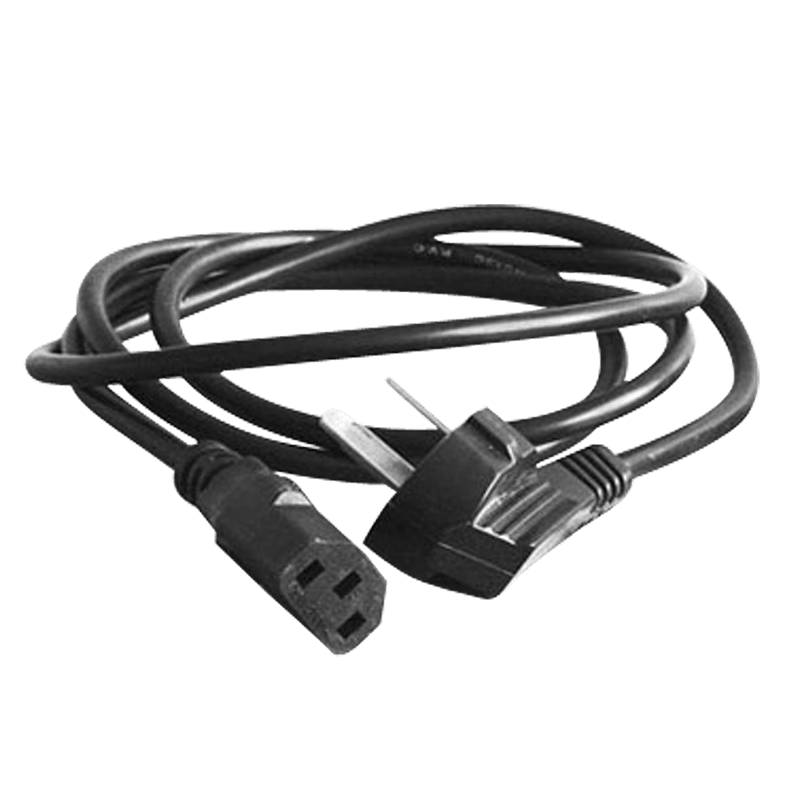

電源コード（XDM1051 のみ）

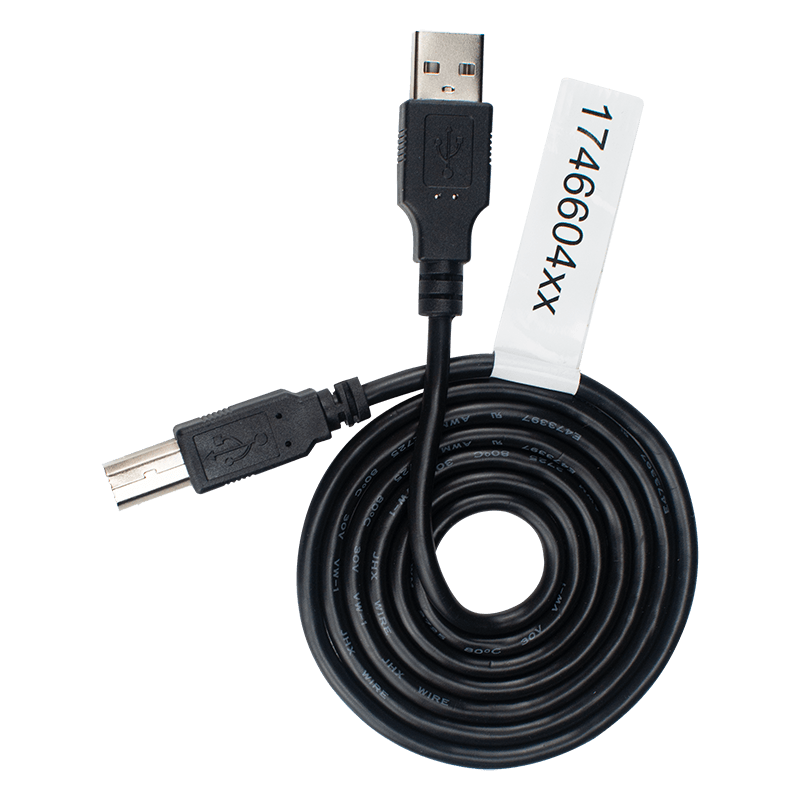

USB データケーブル

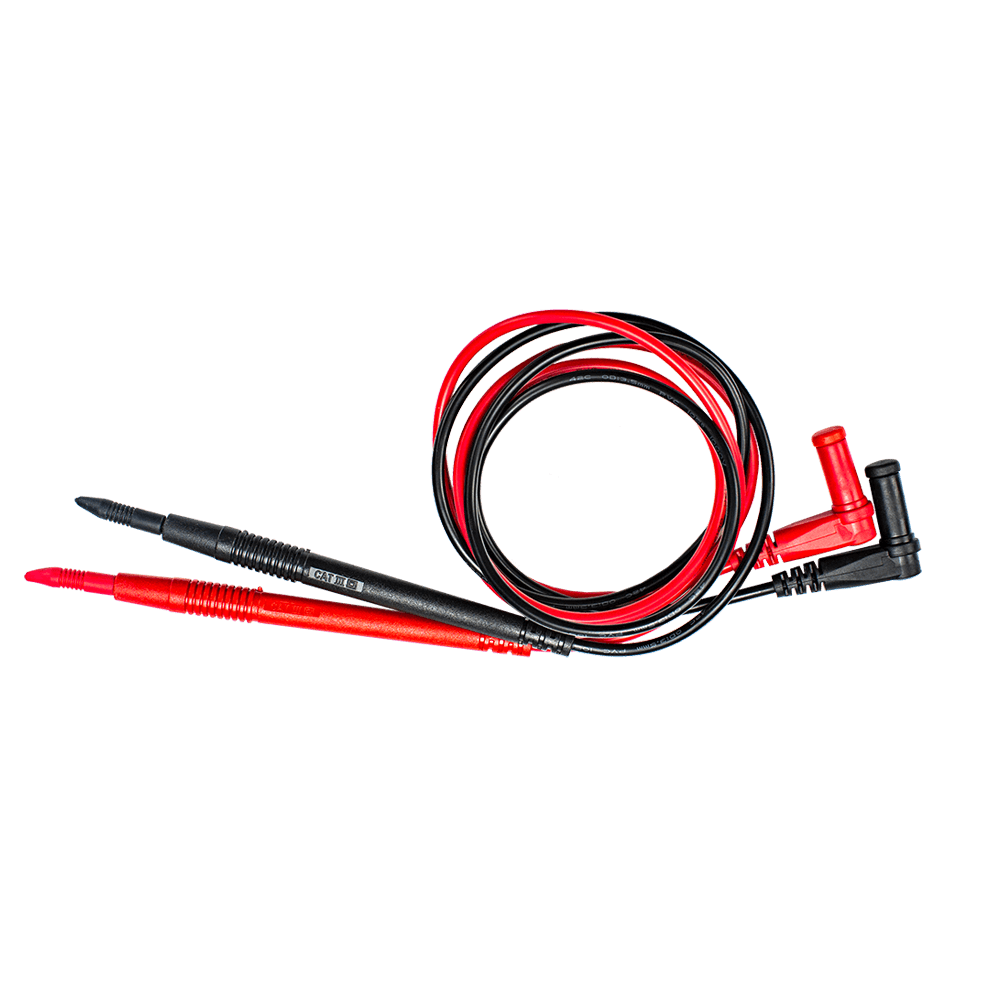

細針テストリード
ユーザーマニュアル
