特長
- 3チャンネル
- リニア・レギュレーション：低リプル/ノイズ
- 最大出力：198W, 378W
- 出力分解能：1mV / 1mA
- シーケンス出力（CH1, CH2のみ）：100ステップ
- データ・ロギング機能：出力電圧/電流をモニタしロギング、結果をリストまたはグラフで表示
- CH1とCH2は並列または直列接続可能
- 4インチLCD

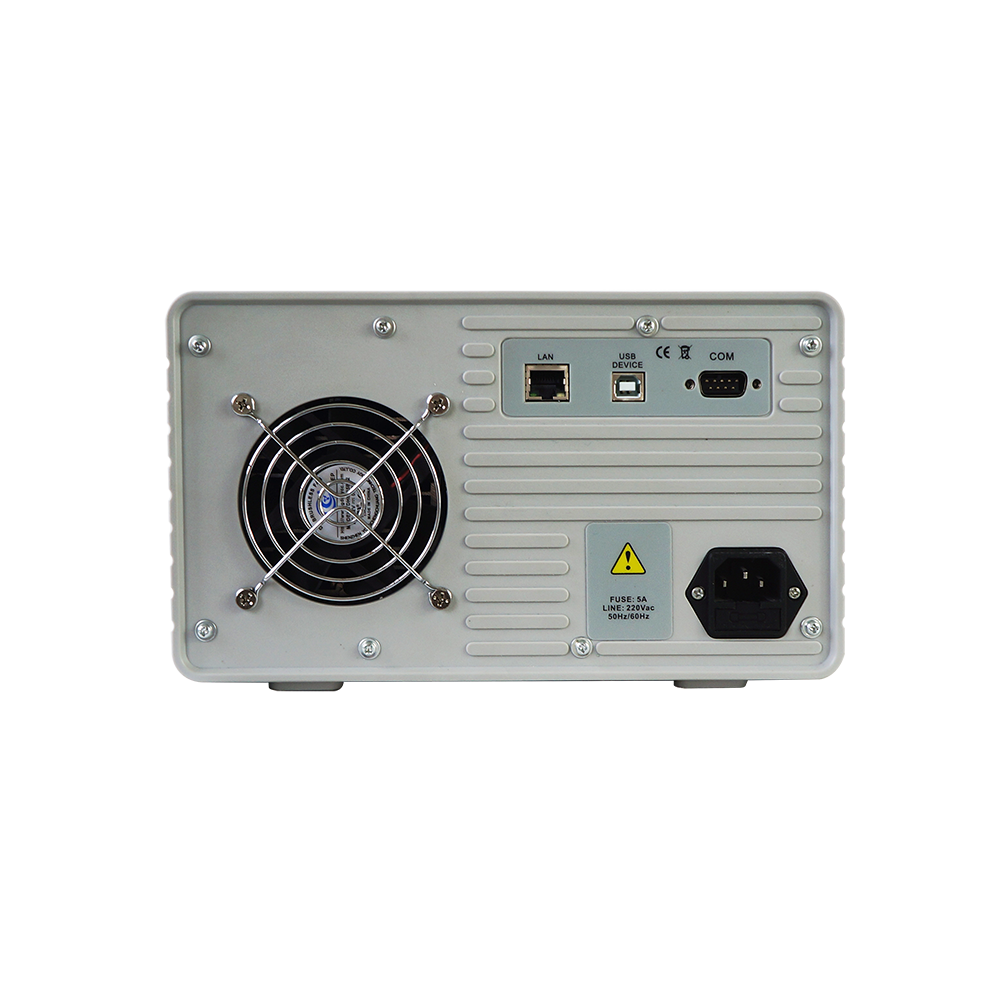

- インターフェース：USBホスト, USBデバイス, RS232, LAN
- SCPIコマンドをサポート
ラインナップ
| モデル | 製品名 | 税込価格（円） |
|---|---|---|
| ODP6033 | ODP6033 プログラマブル直流電源 3ch、60V/3A×2、6V/3A、378W | ¥85,800 |
製品詳細

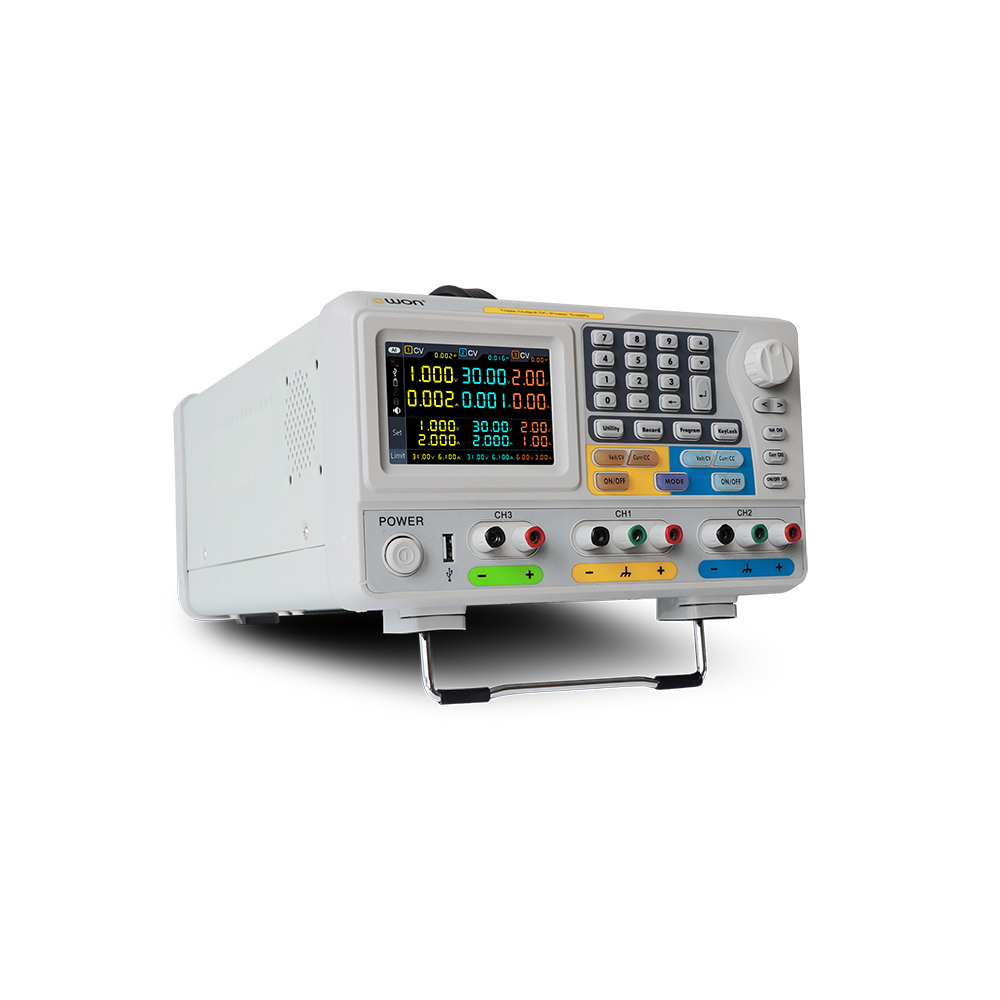

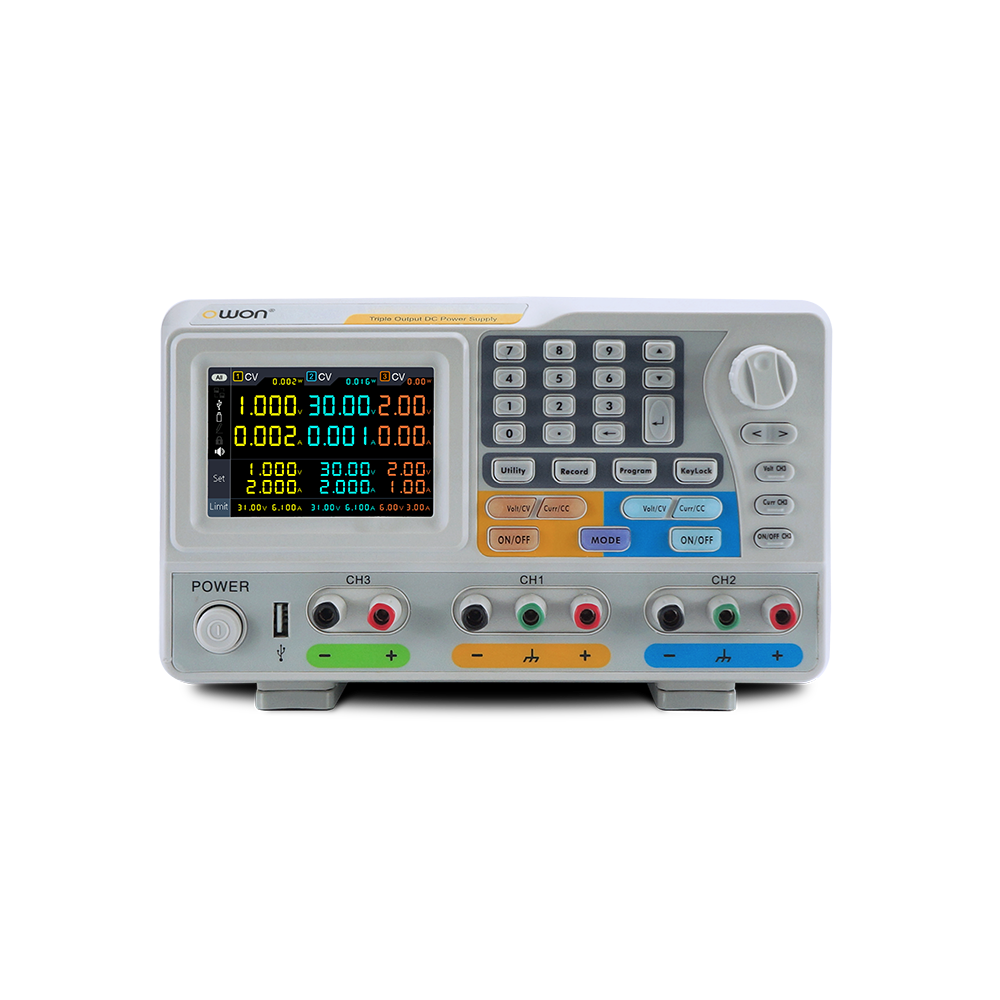

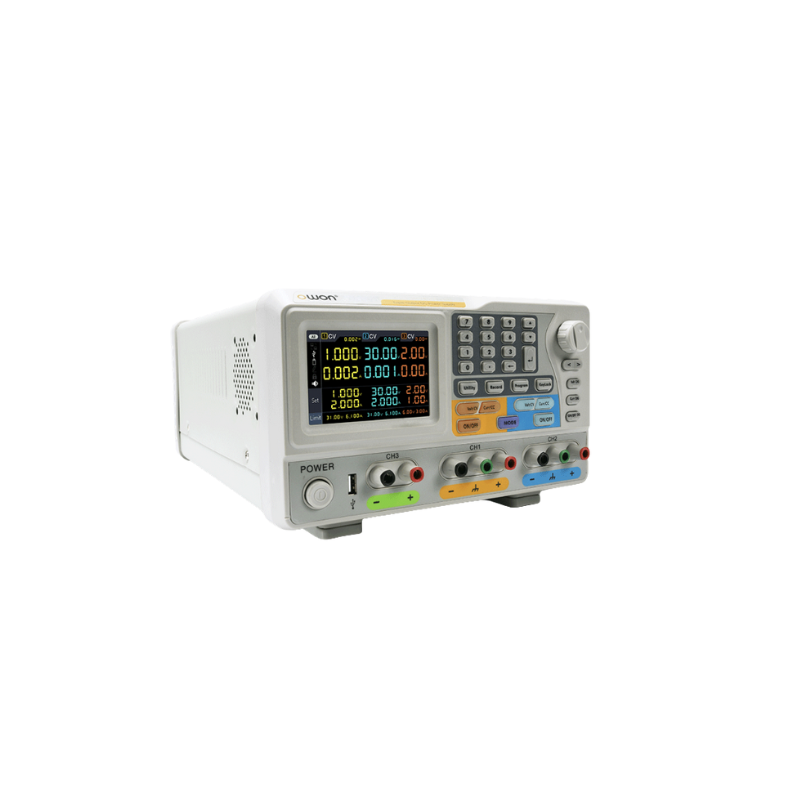

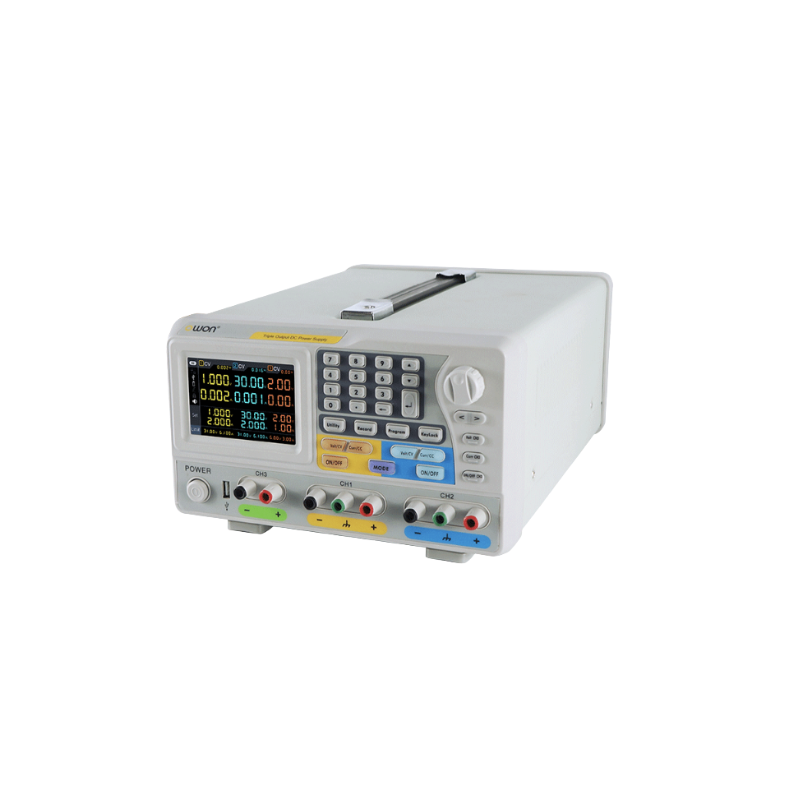

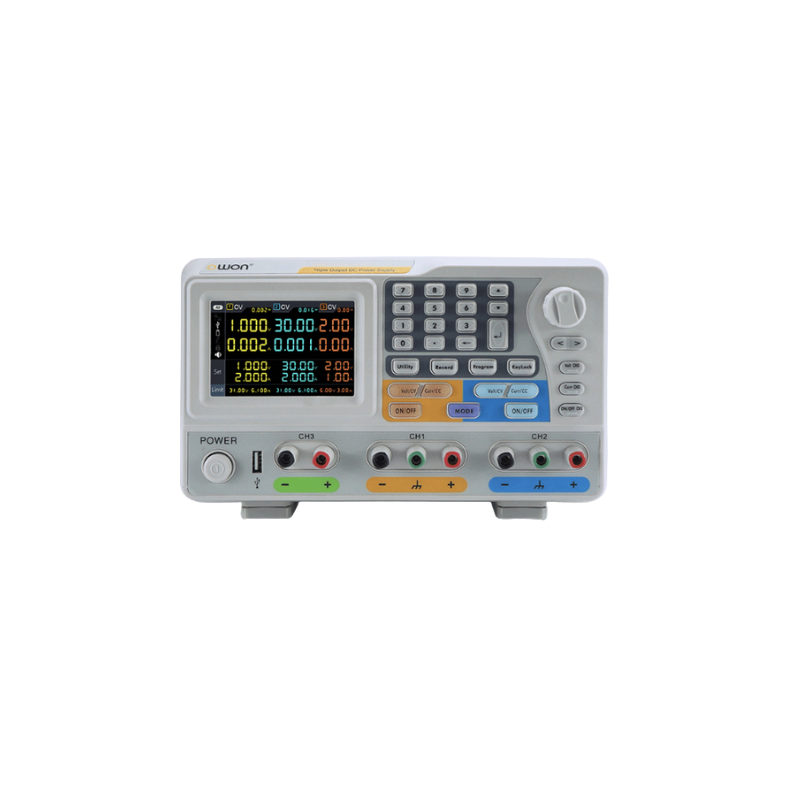

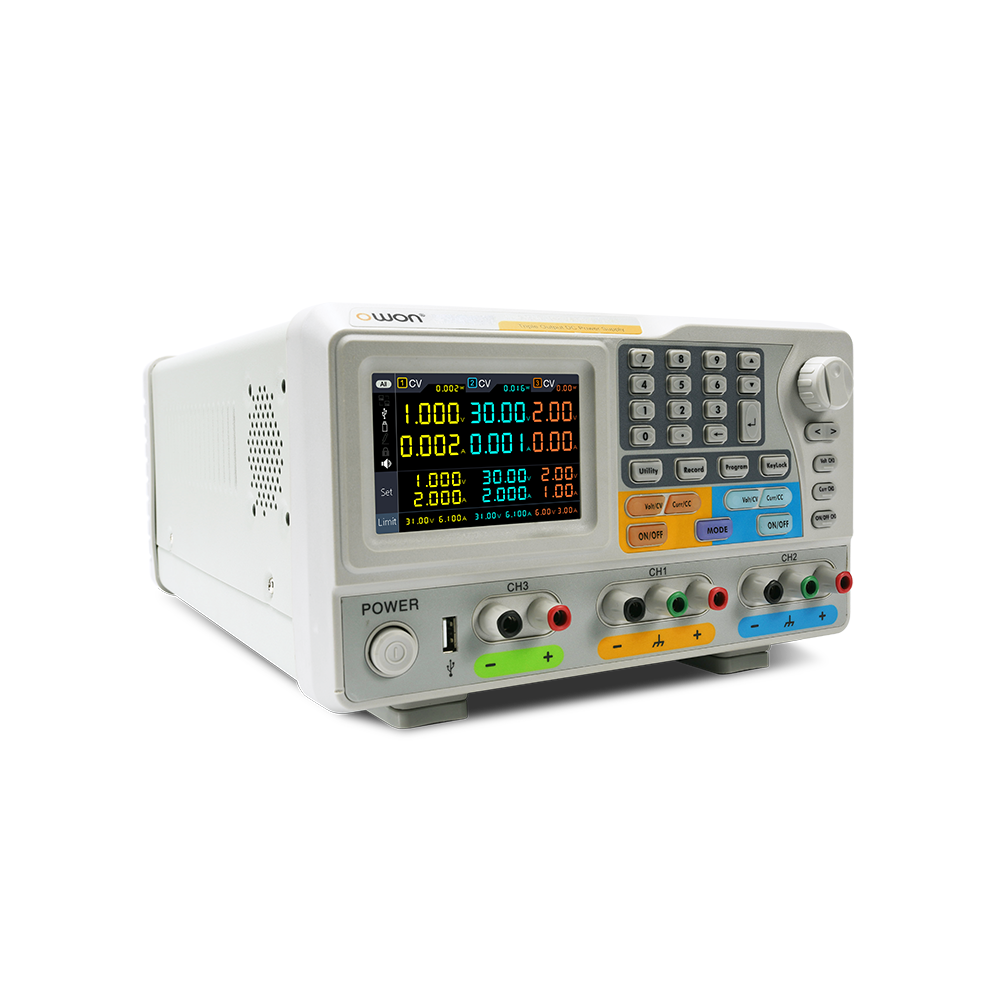

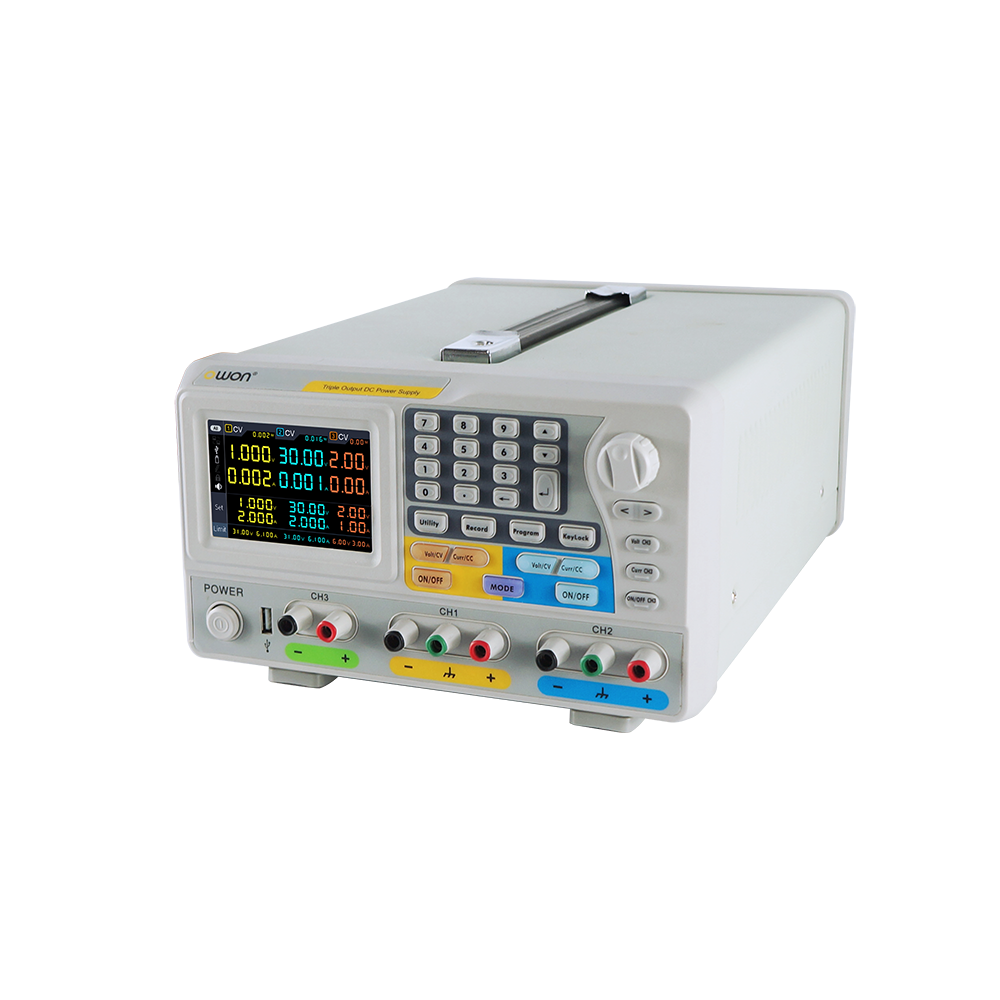

ODPシリーズ 3チャンネル電源

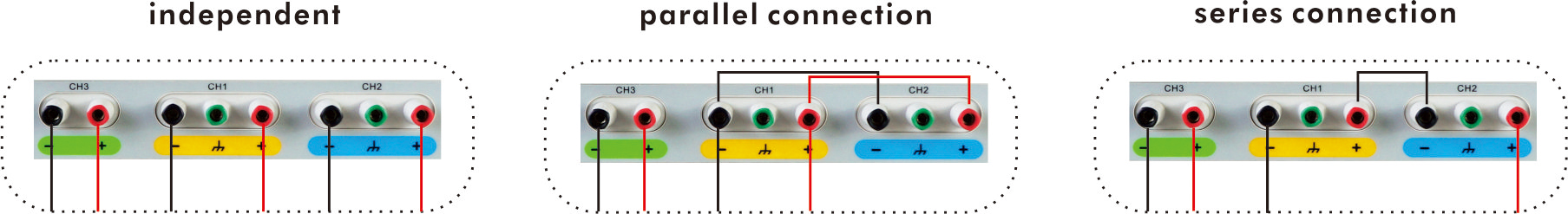

■ 独立した３つの出力チャンネル
3電源ユニットとして機能します。
CH1とCH2は並列接や直列に接続することでチャンネル結合して、出力範囲を広げることができます。

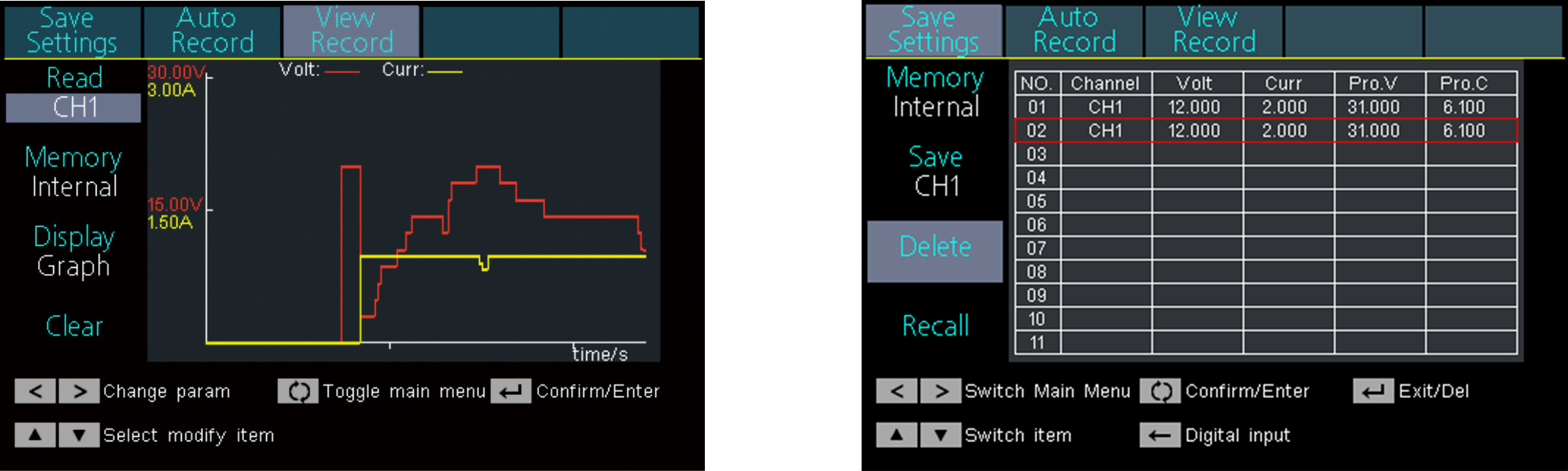

■データ・ロギング機能
出力電圧/電流をモニタしロギング、結果をリストやグラフで表示します。
■シーケンス出力（CH1, CH2のみ）
出力電圧/電流をモニタしロギング、結果をリストやグラフで表示します。
■低リップル/低ノイズ
ODPシリーズはリニア・レギュレーションなので超低リプルと超低ノイズを特長としています。
仕様
| インターフェース | USBホスト, USBデバイス, RS232, LAN |
|---|---|
| チャンネル数 | 3チャンネル |
| 重量 | 約12.0 kg |
| 動作温度 | 0 - 40℃ |
| 最大出力 | 378W |
| リードバック分解能 | |
| 電圧 | 1mV |
| 電流 | 1mA |
| リードバック確度 (25℃ ± 5℃) | |
| 電圧 | ≤0.03% + 10mV |
| 電流 | |
| CH1 | ≤0.1% + 8mA |
| CH2 | ≤0.1% + 8mA |
| CH3 | ≤0.1% + 5mA |
| データロギング | 10kポイント(電圧, 電流と電力データ) |
| 解像度 | 480 x 320 ピクセル |
| 出力レンジ | 0-60V / 0-3A 0-60V / 0-3A 0-6V / 0-3A |
| 設定分解能 | |
| 電圧 | 1mV |
| 電流 | 1mA |
| 負荷レギュレーション | |
| 電圧 | ≤0.01% + 3mV |
| 電流 | ≤0.01% + 3mA |
| ライン・レギュレーション | |
| 電圧 | ≤0.01% + 3mV |
| 電流 | ≤0.01% + 3mA |
| 出力温度係数 （0℃-40℃） | |
| 電圧 | ≤0.03% + 10mV |
| 電流 | ≤0.1% + 5mA |
| リードバック温度係数 | |
| 電圧 | ≤0.03% + 10mV |
| 電流 | ≤0.1% + 5mA |
| 寸法 (W x H x D) | 250 x 158 x 358 (mm) |
| 出力定格 (0℃-40℃) | |
| 電圧 | |
| CH1 | 0 - 60V |
| CH2 | 0 - 60V |
| CH3 | 0 - 6V |
| 電流 | |
| CH1 | 0 - 3A |
| CH2 | 0 - 3A |
| CH3 | 0 - 3A |
| シーケンス出力 | |
| ステップ | 100 |
| 時間設定 | 秒 |
| 設定精確度 (25℃ ± 5℃) (within 12 months) | |
| 電圧 | ≤0.03% + 10mV |
| 電流 | |
| CH1 | ≤0.1% + 8mA |
| CH2 | ≤0.1% + 8mA |
| CH3 | ≤0.1% + 5mA |
| リップル/ノイズ (20Hz - 20MHz) | |
| 電圧(Vp-p) | |
| CH1 | ≤4mVp-p |
| CH2 | ≤4mVp-p |
| CH3 | ≤3mVp-p |
| 電圧(rms) | ≤1mVrms |
| 電流(rms) | |
| CH1 | ≤5mArms |
| CH2 | ≤5mArms |
| CH3 | ≤4mArms |
| 並列設定確度 | |
| 電圧 | ≤0.02% + 5mV |
| 電流 | ≤0.1% + 30mA |
| ディスプレイ | |
| サイズ | 4 インチカラー LCD |
指定された動作環境下で連続して少なくとも30分間実行された機器に基づく仕様
アクセサリー
標準付属品 | 数量 | 写真 |
|---|---|---|
電源コード | 1 |  |
クイックガイド | 1 |  |
CD ROM | １ |  |

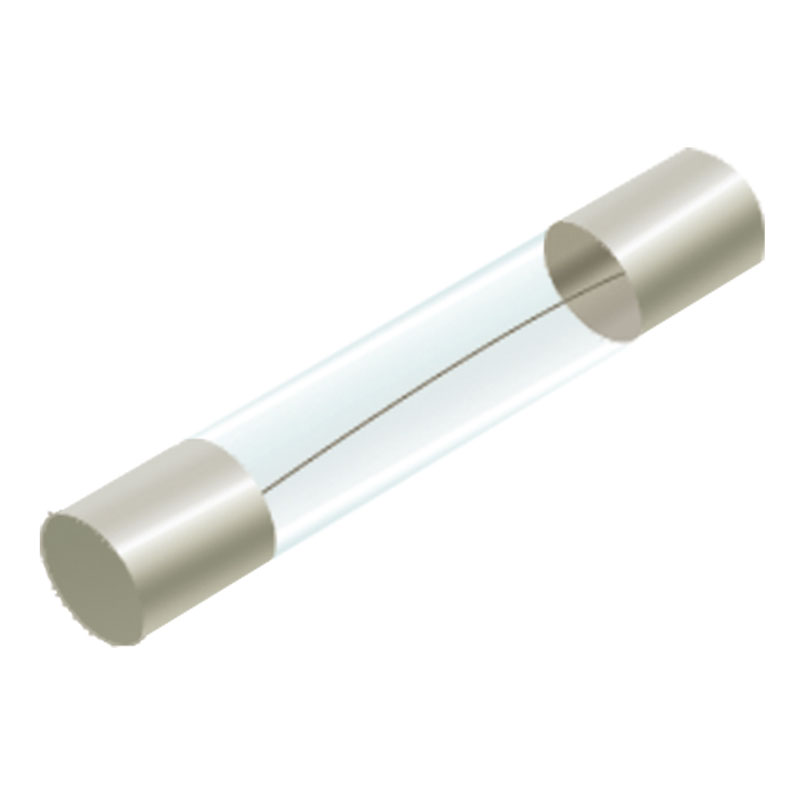

ヒューズ | 1 |  |
USBケーブル | 1 |  |
テストリード（オプション） |  |
