POWER SUPPLY

SPM

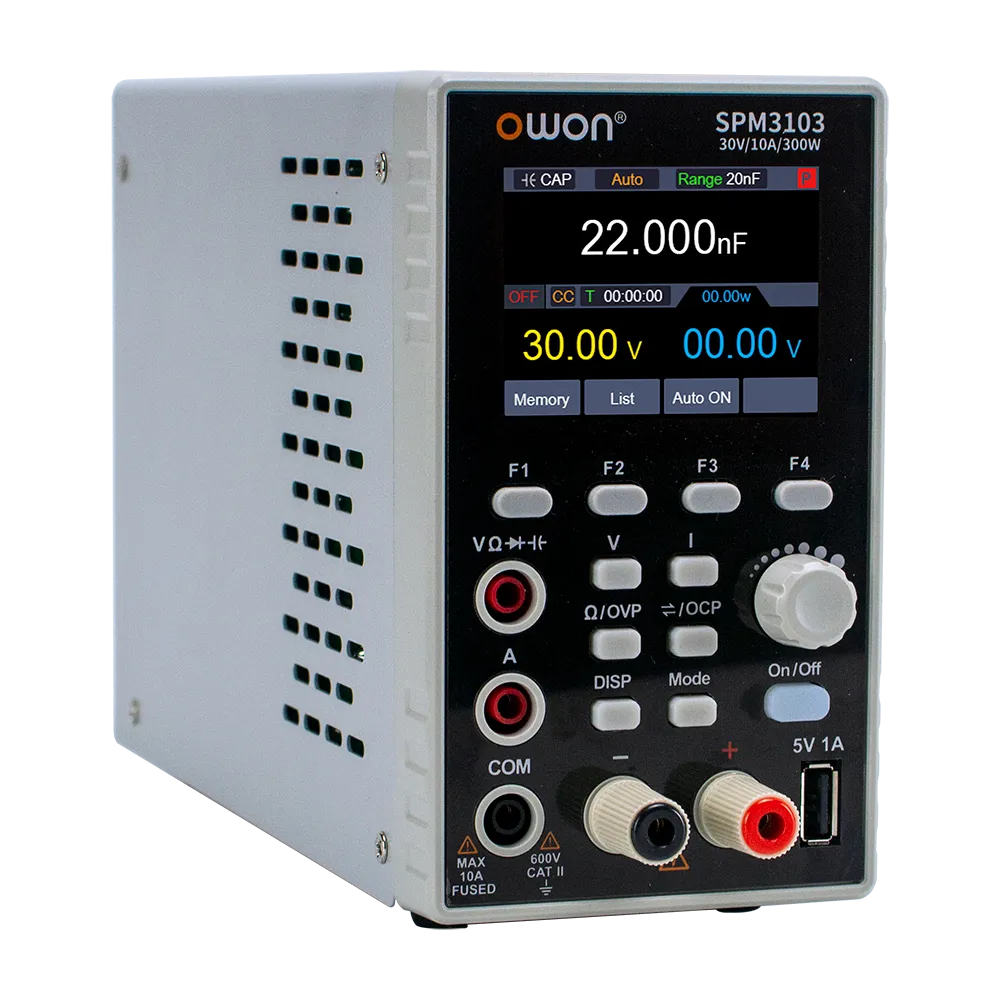

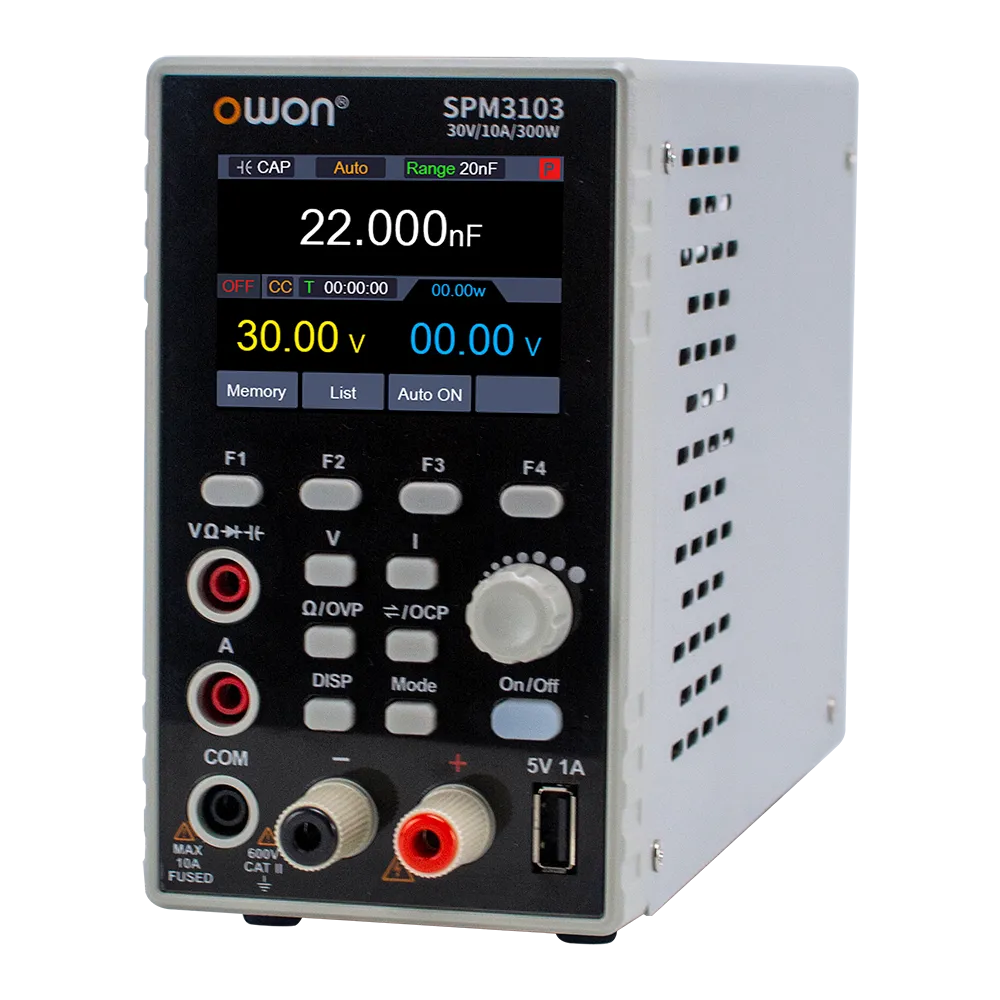

SPMシリーズ プログラマブル直流電源

SPMシリーズ プログラマブル直流電源
  • DC電源+マルチメーター
  • 小型で持ち運びがかんたん
  • USBインターフェース、SCPIコマンドをサポート
  • DC電源の特徴:
  • 150W/300W 出力

特長

  • DC電源+マルチメーター
  • 小型で持ち運びがかんたん
  • USBインターフェース、SCPIコマンドをサポート
  • DC電源の特徴:
  • 150W/300W 出力
  • 高分解能:10mV/1mA
  • 10ステップのシーケンス出力機能
  • 過電圧/過電流保護
  • 出力電流/電圧値モニター機能
  • マルチメーターの特徴:
  • 4½桁 マルチメーター
  • 電圧、電流、キャパシタンス、抵抗、導通テスト、ダイオード・テストをサポート

ラインナップ

モデル製品名税込価格(円)在庫状況
SPM3051SPMシリーズ プログラマブル直流電源 1ch、30V/5A、150W¥26,400-
SPM3103SPMシリーズ プログラマブル直流電源 1ch、30V/10A、300W¥31,900-
SPM6053SPMシリーズ プログラマブル直流電源 1ch、60V/5A、300W¥31,900-
SPM6103SPMシリーズ プログラマブル直流電源 1ch、60V/10A、300W¥36,300-

製品詳細

■特長①

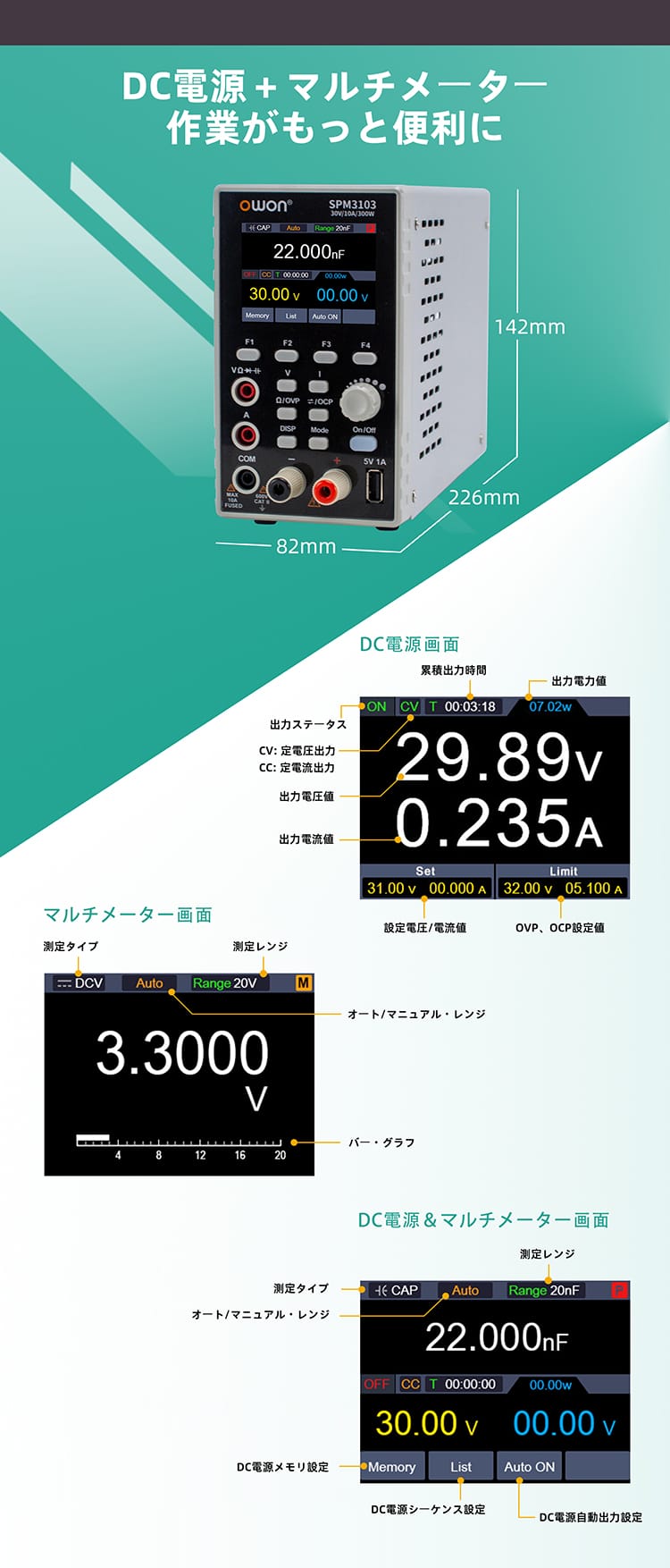

DC電源+マルチメーター 作業がもっと便利に

■特長②

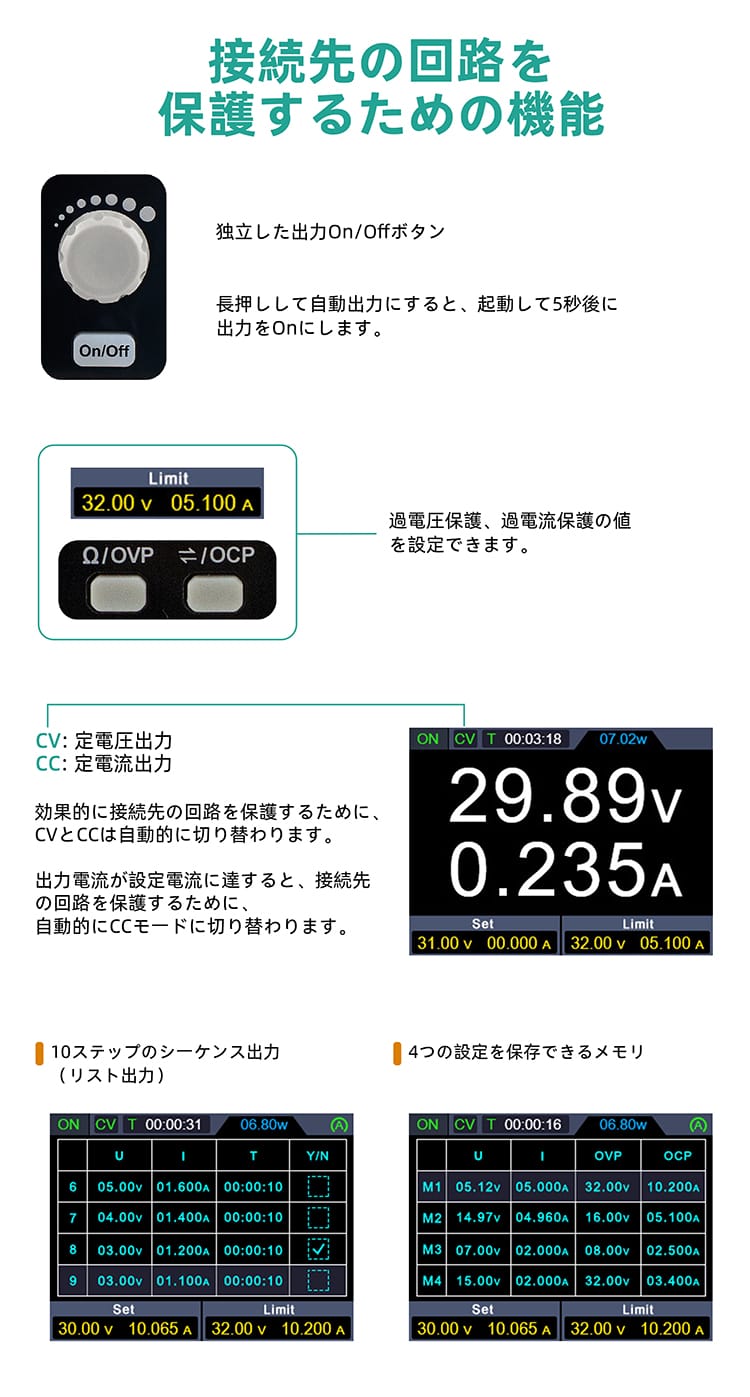

接続先の回路を保護するための機能

■特長③

効果的に接続先の回路を保護するために、CVとCCは自動的に切り替わります。
出力電流が設定電流に達すると、接続先の回路を保護するために、自動的にCCモードに切り替わります。
CV:定電圧出力  CC:定電流出力

■特長④

10ステップのシーケンス出力(リスト出力)

■特長⑤

4つの設定を保存できるメモリ

■特長⑥

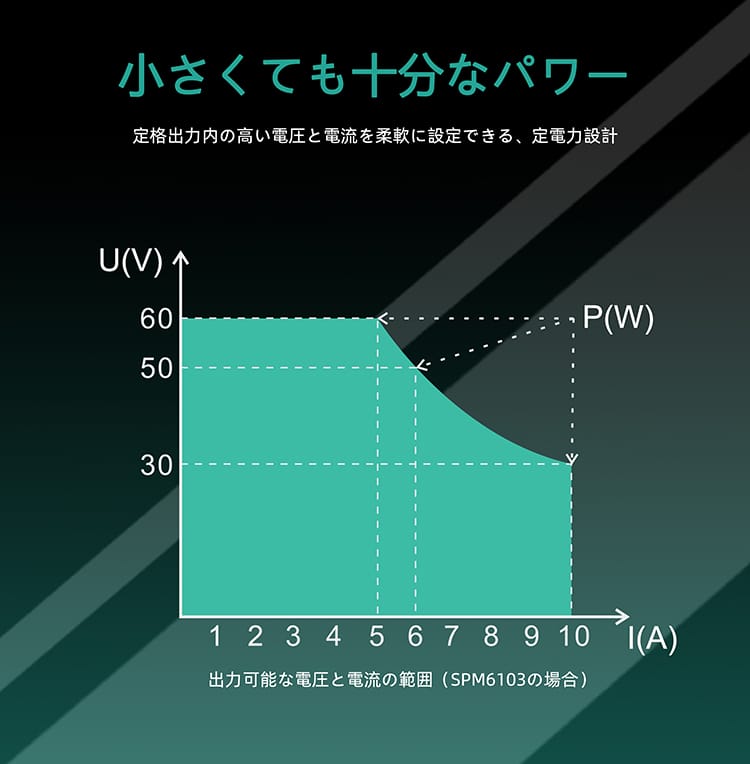

小さくても十分なパワー
定格出力内の高い電圧と電流を柔軟に設定できる、定電力設計

■特長⑦

高分解能マルチメーターをビルトイン、便利で使いやすく
ビルトインされた4½桁マルチメーターは、電圧、電流、抵抗、キャパシタンス、ダイオード、導通を測定できます。

■特長⑧

異なるテスト要求にも応える機能
出力電圧/電流のトレンドを表示する機能は、モバイル機器の修理、
PCBのエージング・テスト、バッテリーの充放電テストなどに適しています。

仕様

モデルSPM3051SPM3103SPM6053SPM6103
ディスプレイ2.8 inch color LCD display
インターフェースUSB Device, USB Host (5V1A)
チャンネル数1
重量Approx. 1.5kg
分解能4½桁
動作温度0 - 40℃
最大出力150W300W
リードバック分解能
電圧10mV
電流1mA
測定タイプ電圧, 電流, Capacitance, Resistance, Continue,Diode(0-2V) test
オート・レンジ○
リードバック確度 (25℃ ± 5℃)
電圧≤0.1% ± 20mV≤0.1% ± 30mV
電流≤0.1% ± 10mA
設定分解能
電圧10mV
電流1mA
出力電圧/電流0 - 30V / 0 - 5A0 - 30V / 0 - 10A0 - 60V / 0 - 5A0 - 60V / 0 - 10A
負荷応答時間(50%-100%定格負荷)≤1.0ms
保存4セット
負荷レギュレーション
電圧≤30mV
電流≤20mA
リプル/ノイズ (*)
電圧(Vp-p)≤30mVp-p≤50mVp-p
電圧 (rms)≤3mVrms≤5mVrms
電流 (rms)≤30mAp-p
出力温度係数 (0℃-40℃)
電圧100ppm/℃
電流200ppm/℃
リードバック温度係数
電圧100ppm/℃
電流200ppm/℃
定格出力 (0℃-40℃)
電圧0 - 30V0 -60V
電流5A10A5A10A
最大出力150W300W
寸法 (W x H x D)82 x 142 x 226 (mm)
電源レギュレー
電圧≤30mV
電流≤20mA
出力確度 (within 12 months) (25℃±5℃)
電圧≤0.1% ± 20mV≤0.1% ± 30mV
電流≤0.05% ± 10mA
抵抗
200.00Ω,2.0000kΩ,20.000kΩ,200.00kΩ,2.0000MΩ±(0.8%±10digit)
20.000MΩ±(1%±3digit)
100MΩ±(5%±10digit)
キャパシタンス
20.000nF,200.00nF,2.0000uF,20.000uF,200.00uF, 2.0000mF±(3.0%±10digit)
電圧
DCV
200.00mV±(0.3%±10digit)
2.0000V, 20.000V, 200.00V,1000V±(0.3%±5digit)
ACV
200.00mV, 2.0000V, 20.000V, 200.00V±(0.8%±10digit)
750V±(1%±10digit)
電流
DCA
200.00mA±(0.8%±10digit)
10.000A±(2.5%±10digit)
ACA
200.00mA±(1%±10digit)
10.000A±(2.8%±10digit)

下記仕様は仕様温度で30分以上暖機しているときの値です。
* ノイズ帯域20MHz、リプル帯域1MHz、10uF電解コンデンサと0.1uFセラミック・コンデンサをパラレルに出力端子に接続

アクセサリー

標準付属品

数量

写真

電源コード

1

クイックガイド

1

マルチメーターテストリード

1

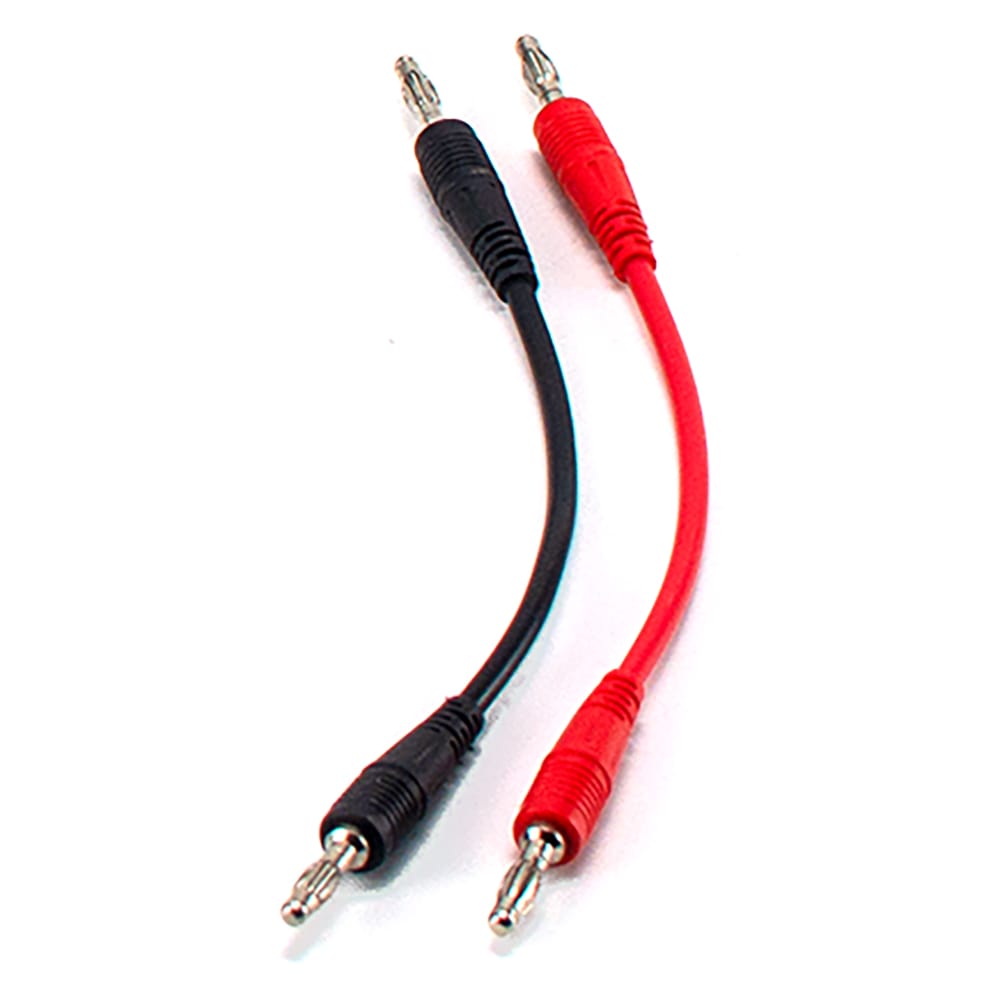

テストリード(オプション)

バナナプラグ付きテストリード(オプション)
