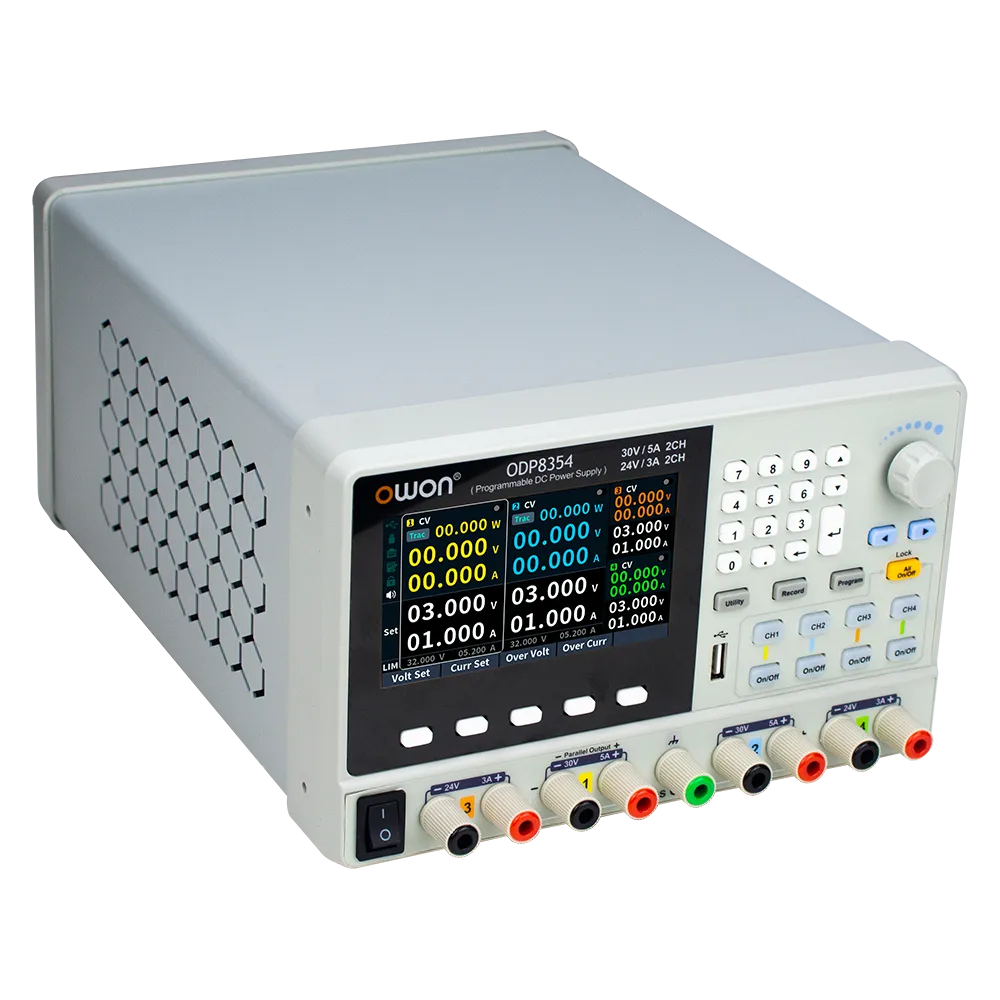

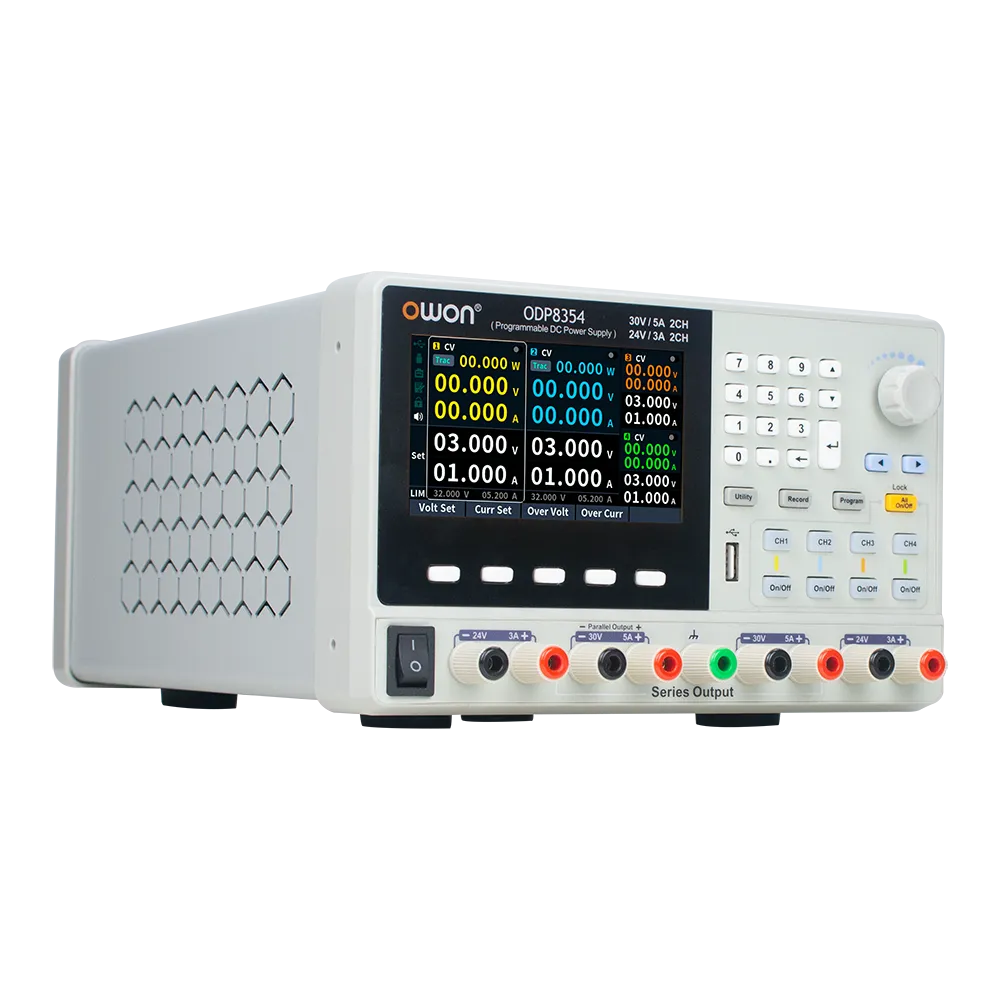

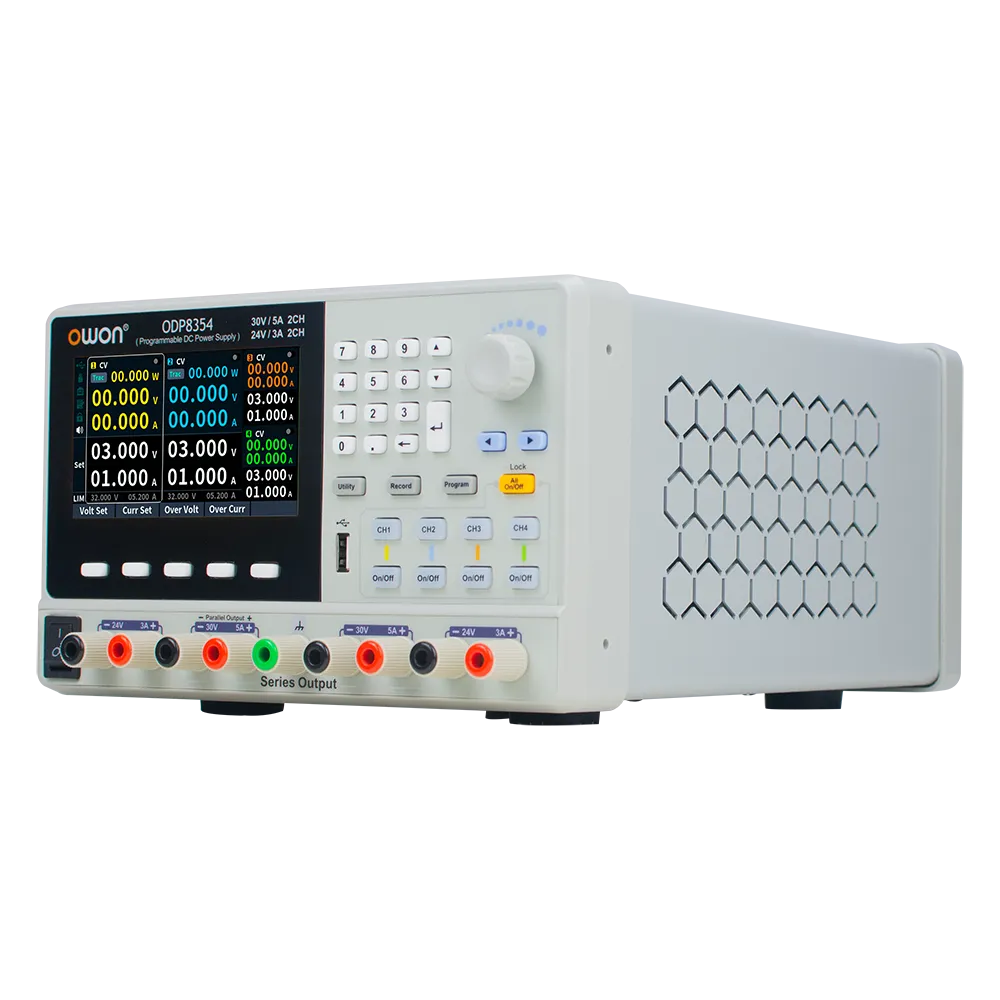

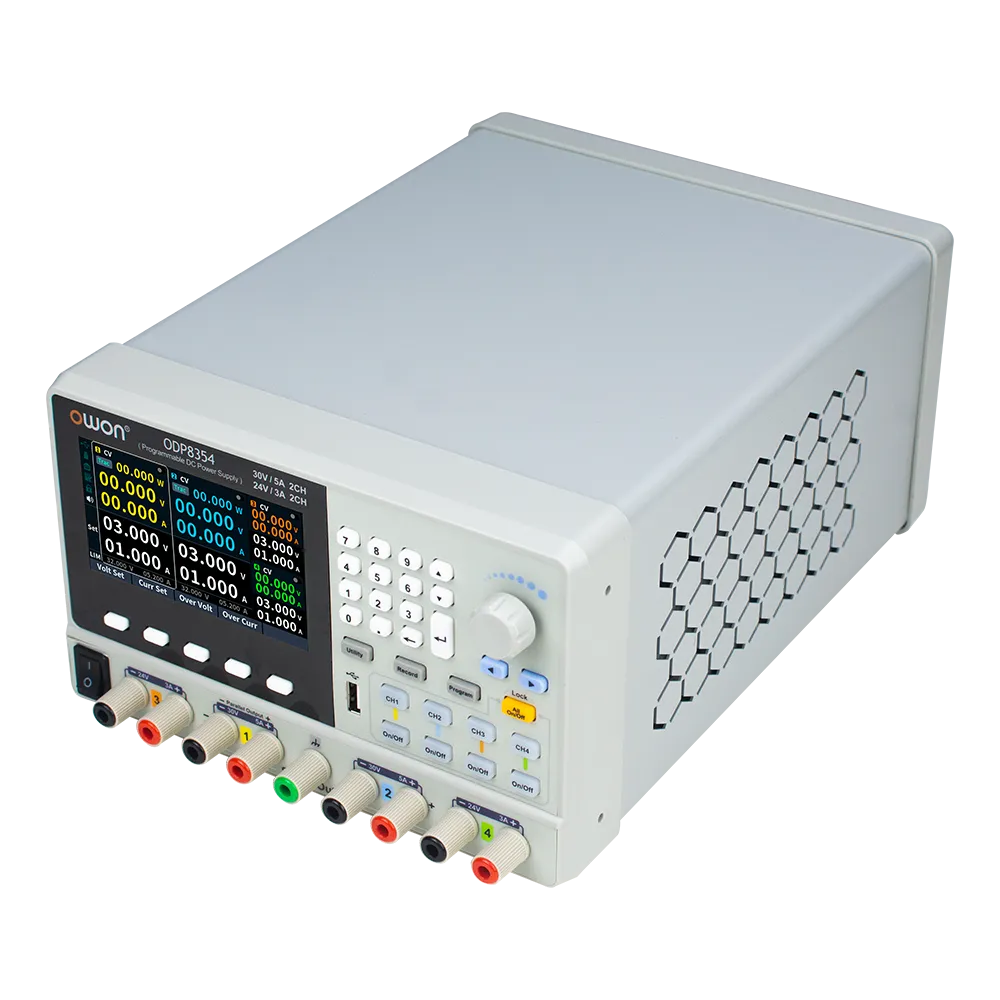

ODP8000 シリーズプログラマブルDC電源

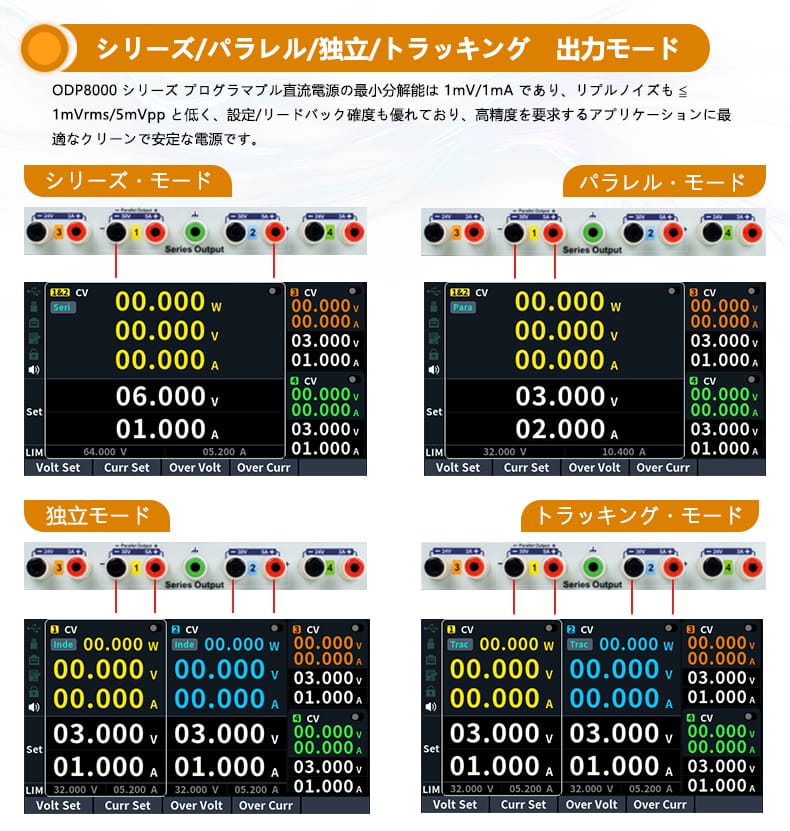

独立して調整可能な 3 / 4チャンネル出力；CH1とCH2は直列/並列接続をサポート
CH1/CH2: 30V/5A（最大90W） ; CH3/CH4: 24V/3A（最大24W）
5桁電圧/電流表示、1mV / 1mA 分解能
低リプル/ノイズ： ≤1mVrms / 5mVpp
保護機能：OVP, OCP, OTP, OPP

特長

独立して調整可能な 3 / 4チャンネル出力；CH1とCH2は直列/並列接続をサポート
CH1/CH2: 30V/5A（最大90W） ; CH3/CH4: 24V/3A（最大24W）
5桁電圧/電流表示、1mV / 1mA 分解能
低リプル/ノイズ： ≤1mVrms / 5mVpp
保護機能：OVP, OCP, OTP, OPP

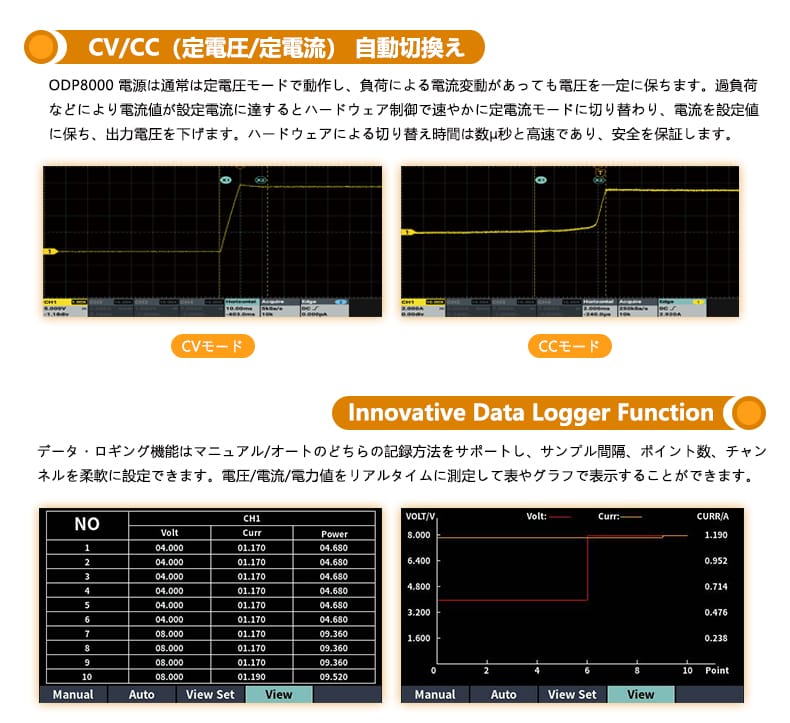

ハードウェア制御の高速な CV/CC モード切り替え
100ステップのシーケンス出力
リモートセンスをサポート
内蔵ロギング機能で電圧/電流/電力値を表や波形で表示
設定値をセーブ/リコール可能
4.3インチ (480*272) LCD ディスプレイ

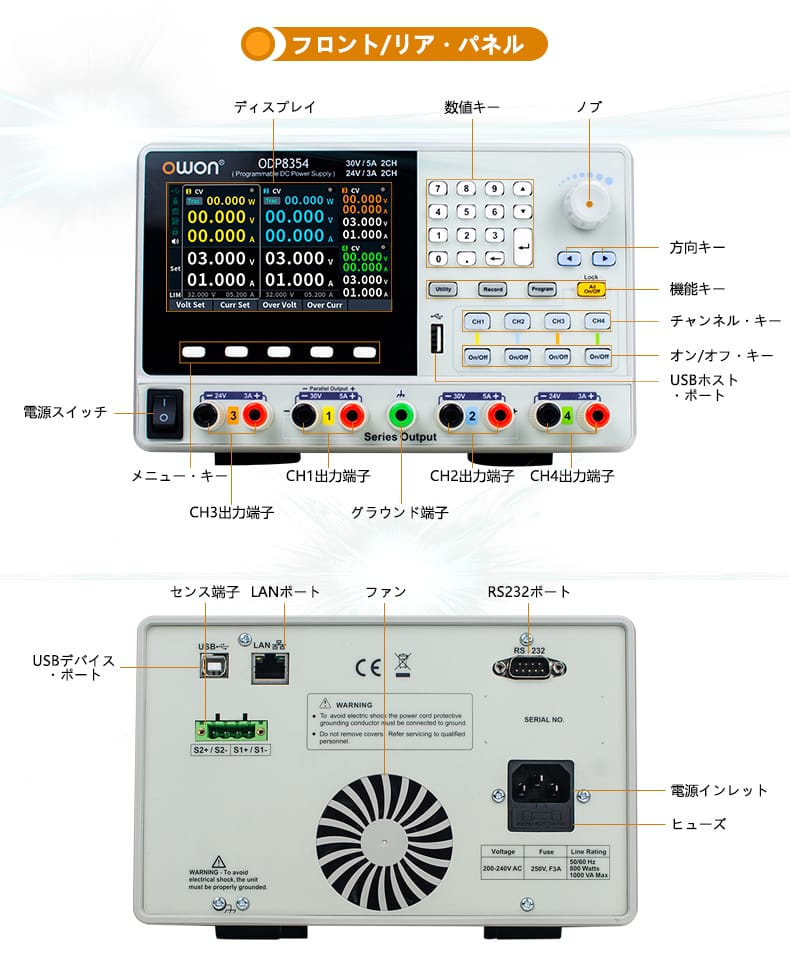

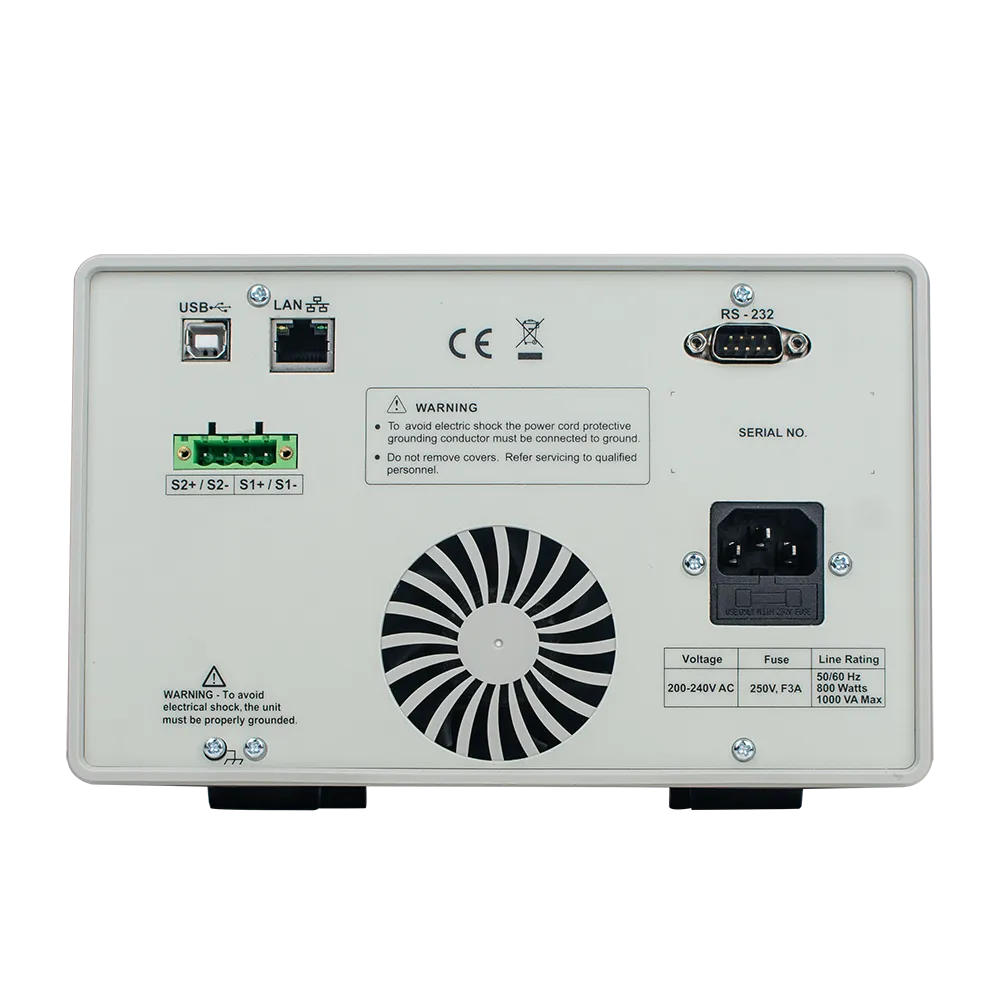

インターフェース：USB 2.0、 RS232、LAN

ラインナップ

モデル	最大出力	出力範囲	チャンネル	分解能	税込価格（円）
ODP8353	204W	30V / 5A2 \| 24V / 3A1	3 + センス	1mV / 1mA	¥73,700
ODP8354	228W	30V / 5A2 \| 24V / 3A2	4 + センス	1mV / 1mA	¥89,100

製品詳細

仕様

モデル	ODP8353	ODP8354
出力チャンネル数	3（独立制御チャンネル）	4（独立制御チャンネル）
電圧 / 電流	CH1：30V/5A、最大90W 定電力出力 CH2：30V/5A、最大90W 定電力出力 CH3：24V/3A、最大24W 定電力出力	CH1：30V/5A、最大90W 定電力出力 CH2：30V/5A、最大90W 定電力出力 CH3：24V/3A、最大24W 定電力出力 CH4：24V/3A、最大24W 定電力出力
CH1, CH2 並列電圧 / 電流	60V/5A、最大180W 定電力出力	60V/5A、180W 定電力出力
CH1, CH2 直列電圧 / 電流	30V/10A、最大180W 定電力出力	30V/10A、180W 定電力出力
最大出力	204W	228W

下記は規定温度にて連続30分以上暖機した後の仕様です。

モデル		ODP8353
設定分解能		1mV/1mA
リードバック分解能		1mV/1mA
設定確度（12か月以内） (25℃±5℃)	電圧	独立：±（読み値の0.03% + 10）mV；並列：±（読み値の0.03% + 10）mV；直列：±（読み値の0.06% + 20）mV
設定確度（12か月以内） (25℃±5℃)	電流	独立：±（読み値の0.1% + 5）mA；並列：±（読み値の0.2% + 20）mA；直列：±（読み値の0.1% + 5）mA
リードバック確度 (25℃±5℃)	電圧	独立：±（読み値の0.03% + 10）mV；並列：±（読み値の0.03% + 10）mV；直列：±（読み値の0.06% + 20）mV
リードバック確度 (25℃±5℃)	電流	独立：±（読み値の0.1% + 5）mA；並列：±（読み値の0.2% + 10）mA；直列：±（読み値の0.1% + 5）mA
ノイズとリプル* （20 Hz-20 MHz）	電圧 pp	独立：≤5mVp-p；並列：≤5mVp-p；直列：≤10mVp-p
	電圧 rms	≤1mVrms
	電流	独立：≤5mArms；並列：≤10mArms；直列：≤5mArms
負荷レギュレーション	電圧	独立：≤0.01% + 5mV；並列：≤0.01% + 50mV；直列：≤0.01% + 50mV
電源レギュレーション	電圧	≤0.01%+3mV
電源レギュレーション	電流	≤0.01%+3mA
リードバック温度係数	電圧	100ppm/℃
リードバック温度係数	電流	200ppm/℃
プログラマブルシーケンス出力	ステップ数	100グループ
プログラマブルシーケンス出力	時間設定	秒
データレコード機能		1万件のデータ（電圧、電流、電力）
動作温度		0-40℃
インターフェース		USBホスト、USBデバイス、RS232、LAN、USB TMC プロトコル対応
ディスプレイ		4.3インチ IPS LCD
寸法		290mm（W）130mm（H）212mm（D）
重量		≈9kg
