特長
- コンパクトサイズで持ち運びが容易な高性能プログラマブル電子負荷
- 2.8インチ TFTカラーLCD

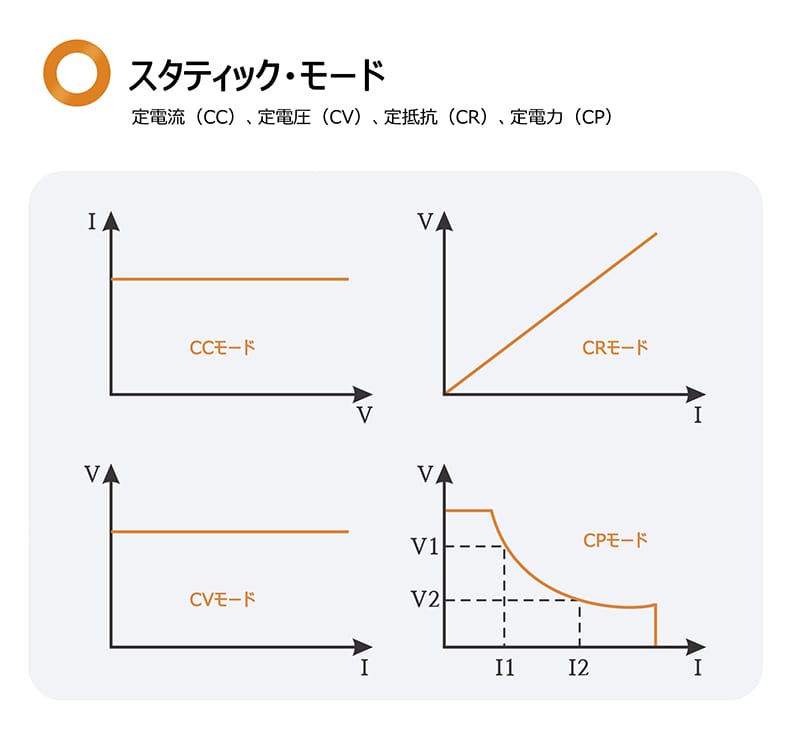

- 4つの動作モード：CV, CC, CR, CP

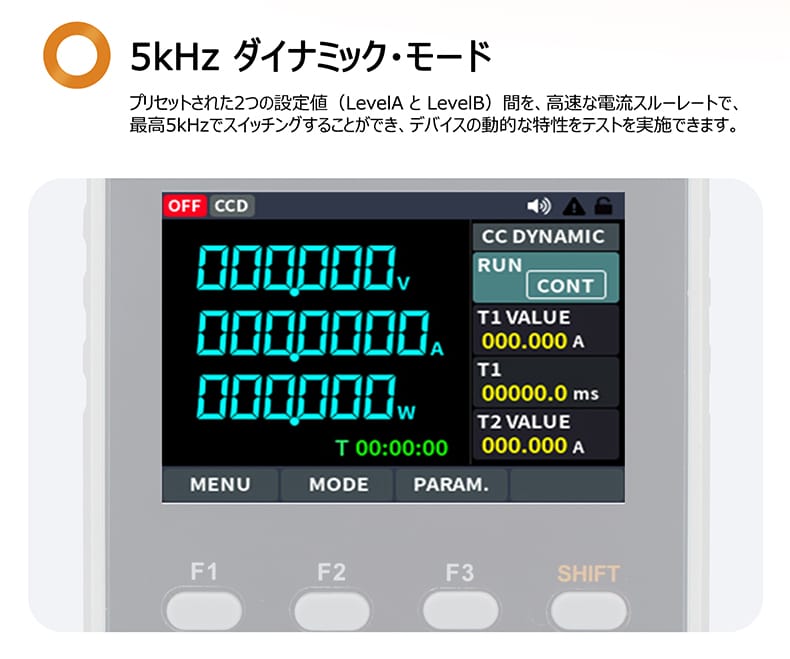

- 最高5 kHzまでのダイナミック電流テストをサポート
- 高分解能リードバック： 1mV/0.1mA

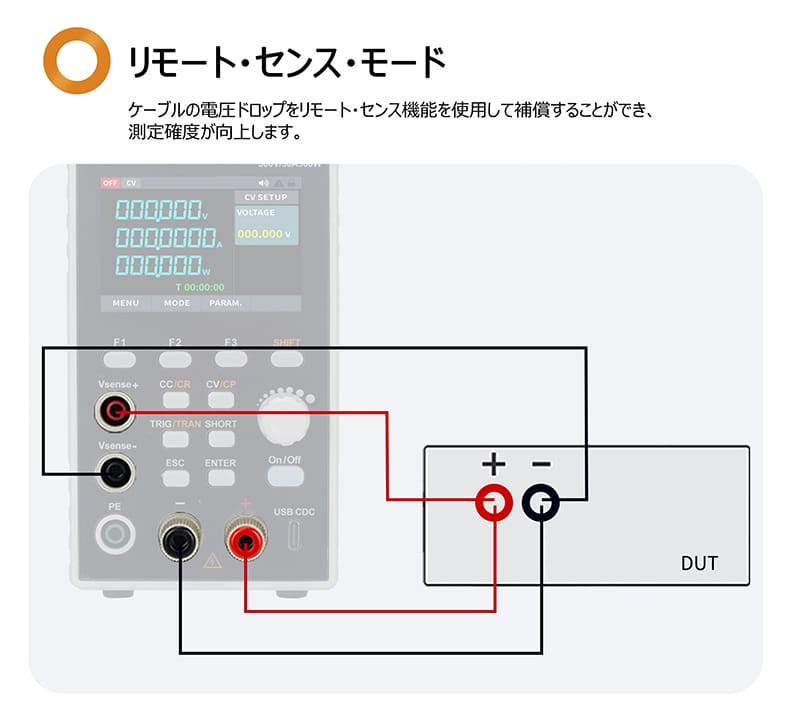

- リモートセンス補償をサポート

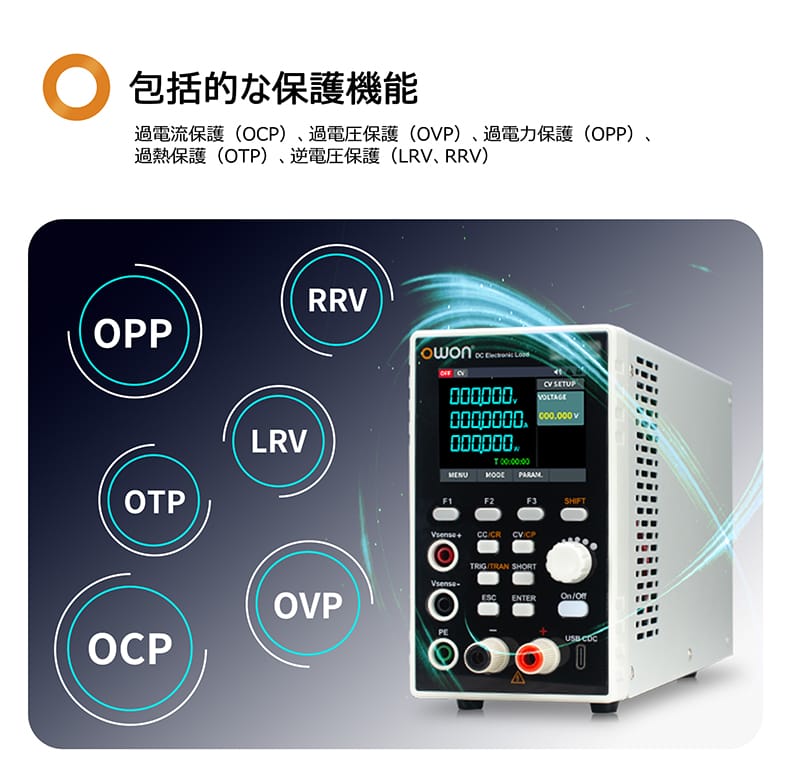

- 複数の保護機能：OVP/OCP/OPP/OTP
- 通信インターフェース：USB, RS232, RS485を標準装備、SCPIコマンドをサポート

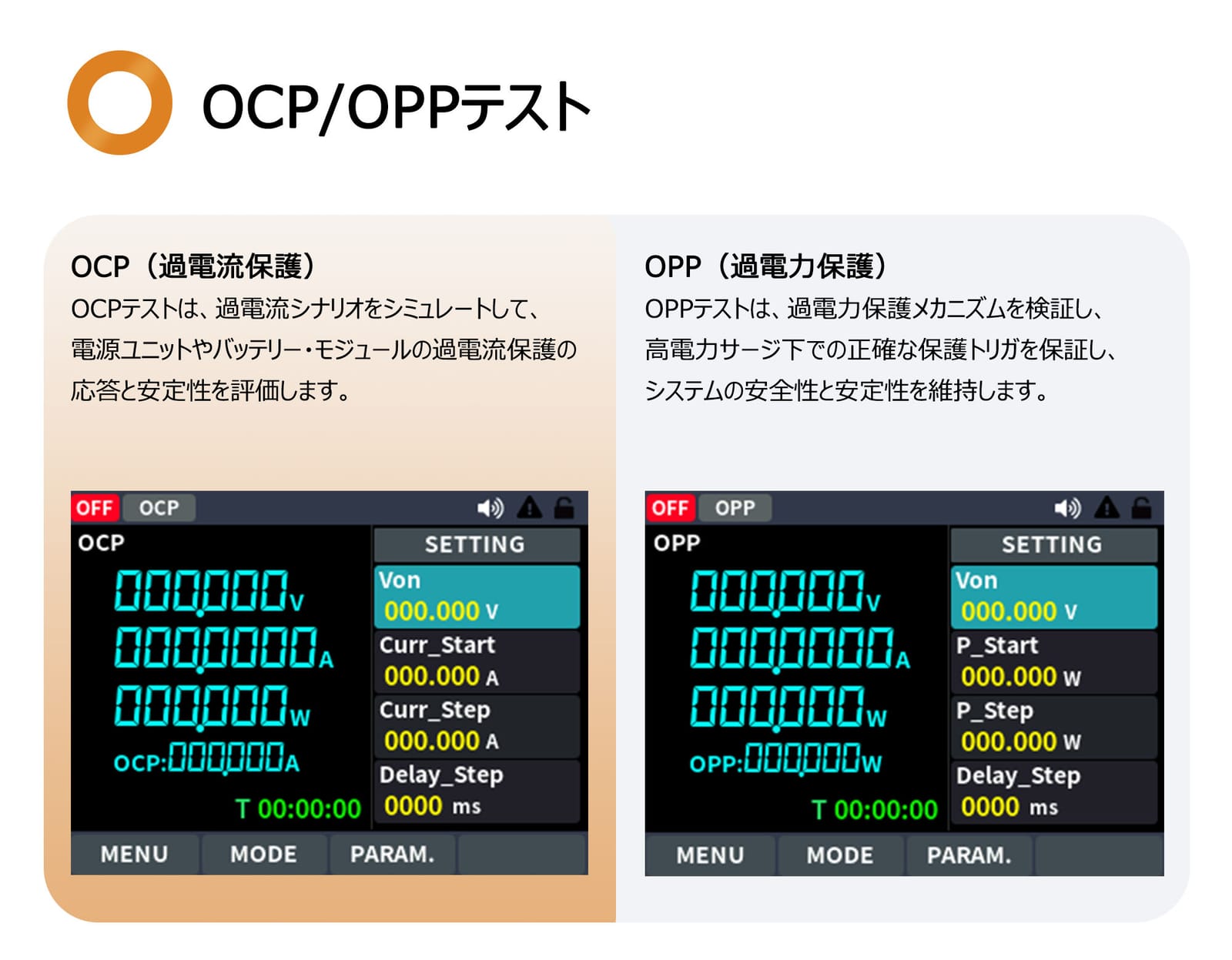

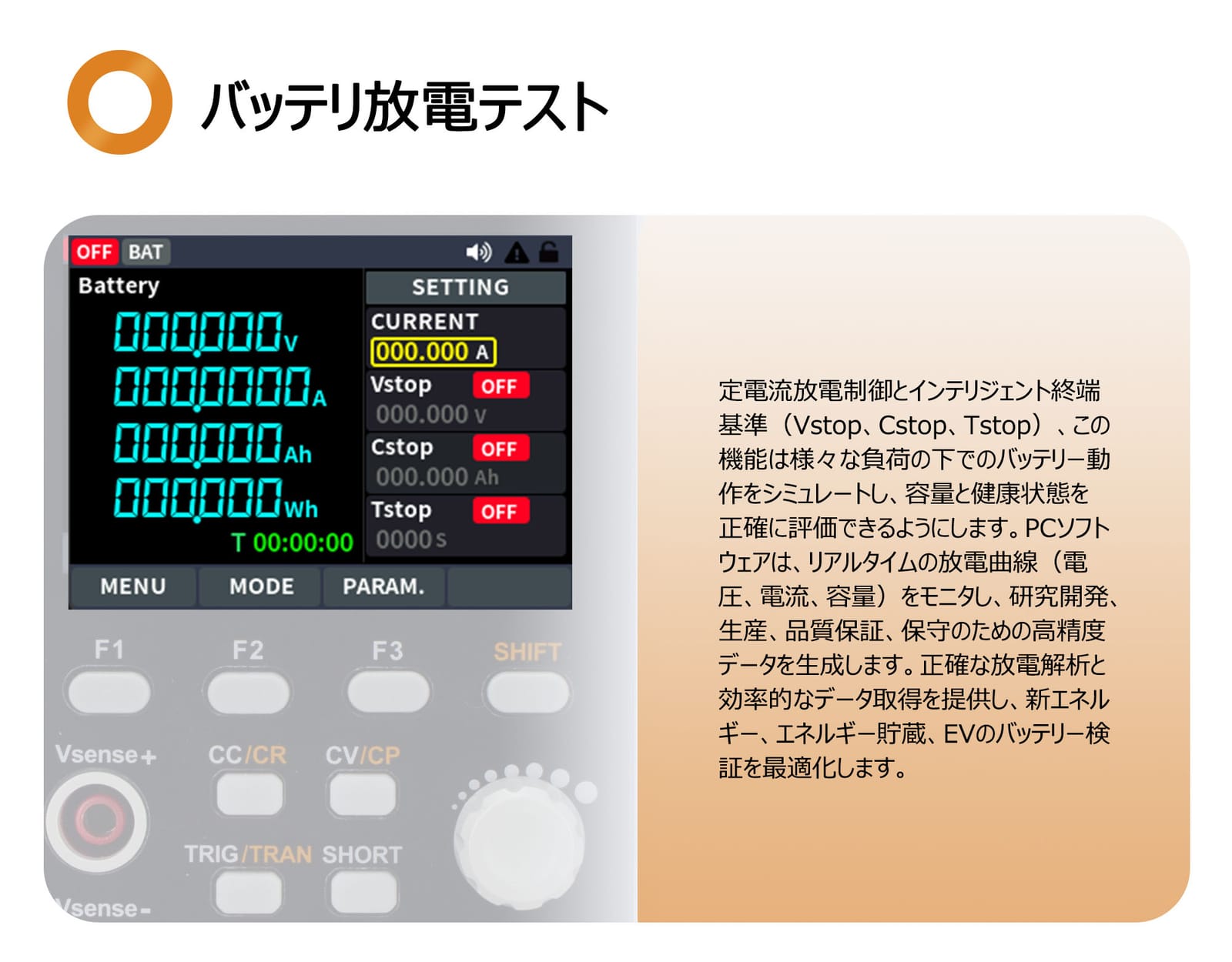

- 標準機能：バッテリ放電テスト, OCPテスト, OPPテスト
ラインナップ
| モデル | 定格電力 | レンジ | 設定分解能 | リードバック分解能 | 税込価格（円） |
|---|---|---|---|---|---|
| OEL1515 | 150W | 150V / 15A | 1mV / 1mA | 1mV / 0.1mA | ¥25,300 |
| OEL1520 | 300W | 150V / 20A | 1mV / 1mA | 1mV / 0.1mA | ¥30,800 |
| OEL1530 | 300W | 150V / 30A | 1mV / 1mA | 1mV / 0.1mA | ¥33,000 |
| OEL3015 | 150W | 300V / 15A | 1mV / 1mA | 1mV / 0.1mA | ¥30,800 |
| OEL3020 | 300W | 300V / 20A | 1mV / 1mA | 1mV / 0.1mA | ¥36,300 |
| OEL3030 | 300W | 300V / 30A | 1mV / 1mA | 1mV / 0.1mA | ¥39,600 |
| OEL6015 | 150W | 600V / 15A | 1mV / 1mA | 1mV / 0.1mA | ¥57,200 |
| OEL6020 | 300W | 600V / 20A | 1mV / 1mA | 1mV / 0.1mA | ¥64,900 |
| OEL6030 | 300W | 600V / 30A | 1mV / 1mA | 1mV / 0.1mA | ¥68,200 |
製品詳細
仕様
|
モデル |
OEL1515 |
OEL1520 |
OEL1530 |
OEL3015 |
OEL3020 |
OEL3030 |
OEL6015 |
OEL6020 |
OEL6030 | |
|---|---|---|---|---|---|---|---|---|---|---|
|
定格 |
電圧 |
0-150V |
0-300V |
0-600V | ||||||
|
電流 |
0-15A |
0-20A |
0-30A |
0-15A |
0-20A |
0-30A |
0-15A |
0-20A |
0-30A | |
|
最大電力 |
150W |
300W |
150W |
300W |
150W |
300W | ||||
|
最小動作電圧 |
0.8V@15A |
0.9V@20A |
1.1V@30A |
0.8V@15A |
0.9V@20A |
1.1V@30A |
0.8V@15A |
0.9V@20A |
1.1V@30A | |
|
CVモード | ||||||||||
|
範囲 |
0-150V |
0-300V |
0-600V | |||||||
|
分解能 |
1mV |
1mV |
1mV | |||||||
|
確度 |
0.05%+0.05%FS |
0.05%+0.05%FS |
0.05%+0.05%FS | |||||||
|
CCモード | ||||||||||
|
範囲 |
0-15A |
0-20A |
0-30A |
0-15A |
0-20A |
0-30A |
0-15A |
0-20A |
0-30A | |
|
分解能 |
1mA |
1mA |
1mA | |||||||
|
確度 |
0.05%+0.05%IFS |
0.05%+0.05%IFS |
0.05%+0.05%IFS | |||||||
|
CR モード | ||||||||||
|
範囲 |
0.05Ω - 7.5kΩ |
0.05Ω - 7.5kΩ |
0.05Ω - 7.5kΩ | |||||||
|
確度 |
0.1%+0.01%R |
0.1%+0.01%R |
0.1%+0.01%R | |||||||
|
CP モード | ||||||||||
|
範囲 |
150W |
300W |
150W |
300W |
150W |
300W | ||||
|
分解能 |
10mW |
10mW |
10mW | |||||||
|
確度 |
0.1%+0.1%FS |
0.1%+0.1%FS |
0.1%+0.1%FS | |||||||
|
ダイナミック・モード | ||||||||||
|
T1&T2 |
0.1ms-50s |
0.1ms-50s |
0.1ms-50s | |||||||
|

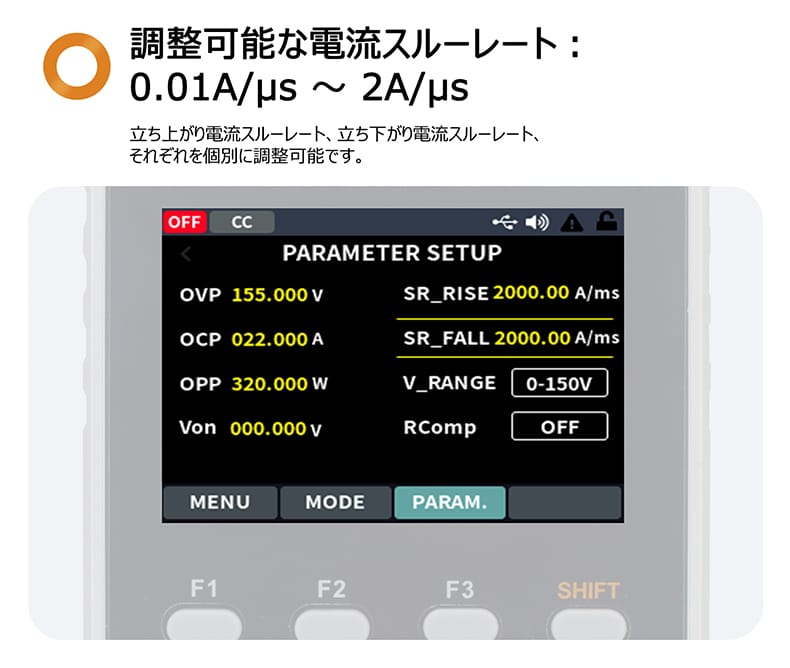

スルー・レート |
0.01A/ms-2000A/ms |
0.01A/ms-2000A/ms |
0.01A/ms-2000A/ms | |||||||
|
最小立ち上がり時間 |
20μs |
20μs |
20μs | |||||||
|
電圧リードバック | ||||||||||
|
レンジ |
0-15V / 0-150V |
0-30V / 0-300V |
0-60V / 0-600V | |||||||
|
分解能 |
1mV |
1mV |
1mV | |||||||
|
確度 |
0.05%+0.05%FS |
0.05%+0.05%FS |
0.05%+0.05%FS | |||||||
|
電流リードバック | ||||||||||
|
レンジ |
0-15A |
0-20A |
0-30A |
0-15A |
0-20A |
0-30A |
0-15A |
0-20A |
0-30A | |
|
分解能 |
0.1mA |
0.1mA |
0.1mA | |||||||
|
確度 |
0.05%+0.05%FS |
0.05%+0.05%FS |
0.05%+0.05%FS | |||||||
|
電力リードバック | ||||||||||
|
レンジ |
150W |
300W |
150W |
300W |
150W |
300W | ||||
|
分解能 |
10mW |
10mW |
10mW | |||||||
|
確度 |
0.1%+0.1%FS |
0.1%+0.1%FS |
0.1%+0.1%FS | |||||||
|
保護 | ||||||||||
|
過電力保護 |
>OPP、10ms 遅延で保護 | |||||||||
|
過電圧保護 |
>OVP、0.1ms 遅延で保護 | |||||||||
|
過電流保護 |
>OCP、0.1ms 遅延で保護 | |||||||||
|
過熱保護 |
85℃ | |||||||||
|
標準機能 |
バッテリ放電テスト，OCPテスト, OPPテスト | |||||||||
|
電源 |
100V - 240Vac; 50 Hz/60 Hz | |||||||||
|
Iインターフェース |
RS232, RS485(optional), USB Type-C， SSCPIコマンドサポート | |||||||||
|
冷却 |
ファンによる強制冷却 | |||||||||
|
耐電圧 |
1.5KV / AC / 5mA | |||||||||
|
寸法 （W × H × D） |
84 × 151 × 283 mm | |||||||||
|
重量 |
≈ 2.5kg | |||||||||
アクセサリー
付属品は実際の出荷内容に準じます。
ヒューズ
電源コード
ユーザーマニュアル
RS232 通信ケーブル（オプション）
リモートセンシング（オプション）
