ELECTRONIC LOAD

OEL85

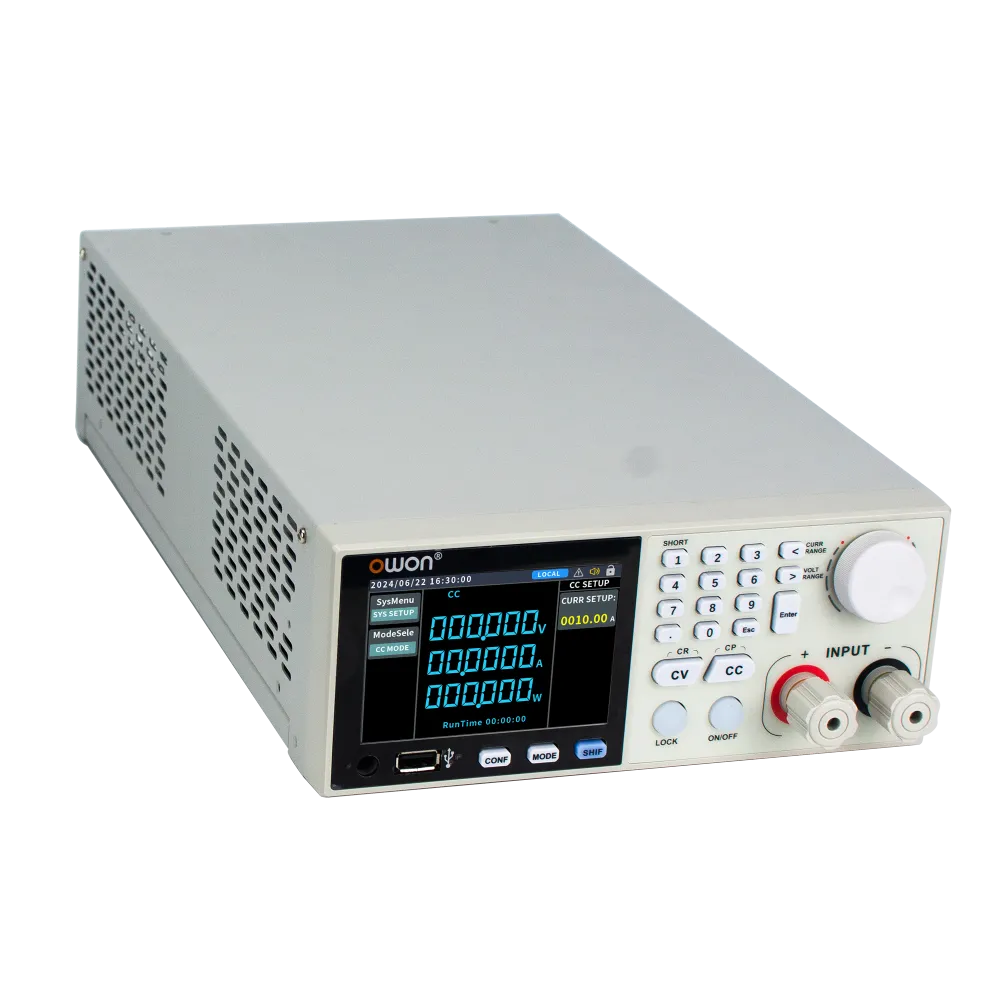

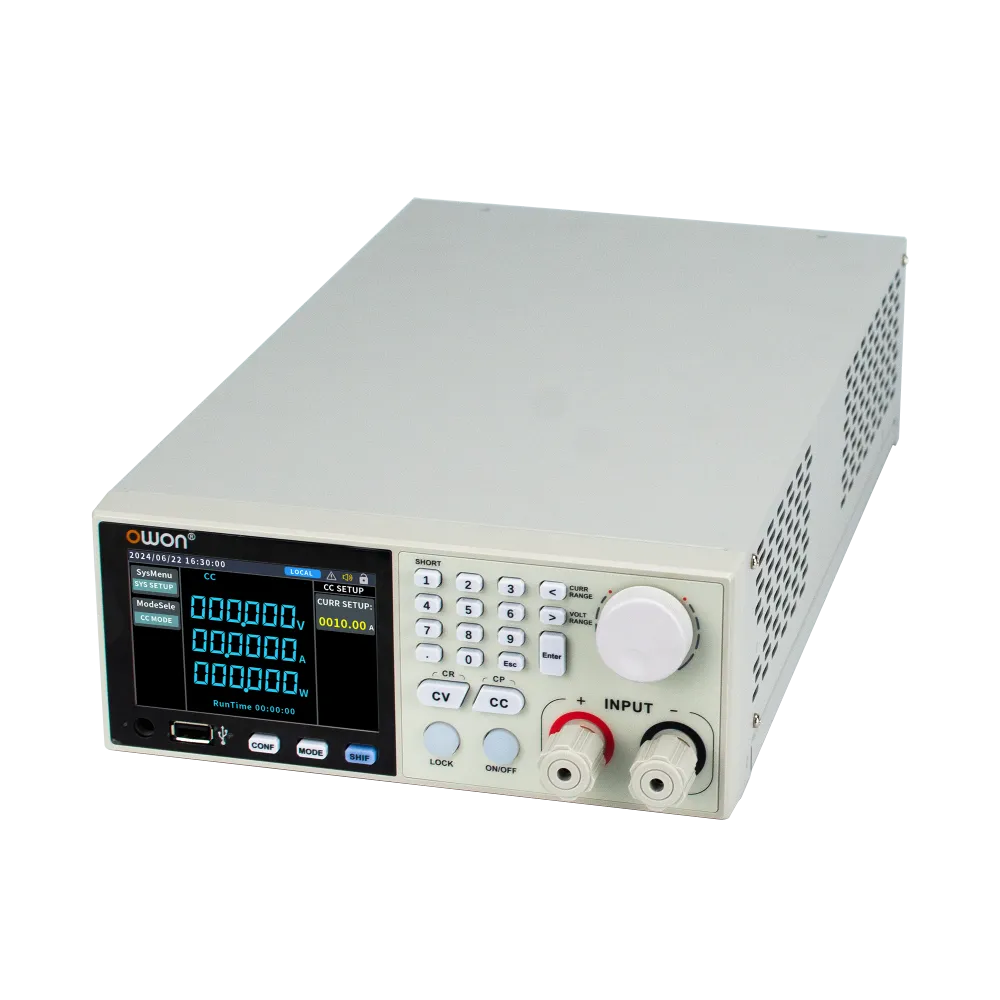

OEL85シリーズ 直流電子負荷

OEL85シリーズ 直流電子負荷
  • 4つの静的動作モード:CV, CC, CR, CP
  • CCダイナミックモード、短絡シミュレーションをサポート
  • ダイナミックモード:最高5 kHz
  • 調整可能な電流スルーレート:0.001A/μs~2A/μs
  • リードバック分解能:1mV/0.1mA

特長

  • 4つの静的動作モード:CV, CC, CR, CP
  • CCダイナミックモード、短絡シミュレーションをサポート
  • ダイナミックモード:最高5 kHz
  • 調整可能な電流スルーレート:0.001A/μs~2A/μs
  • リードバック分解能:1mV/0.1mA
  • 保護機能:過電圧保護/過電流保護/過電力保護/過熱保護
  • 最大10台、総電力4kWの並列動作(CVモードを除く)をサポート
  • 標準テスト機能:バッテリ放電テスト, OCPテスト, OPPテスト
  • 通信インターフェース:USB、RS232、RS485、SCPIコマンドをサポート
  • 1/2 2U、標準ラックマウントサイズ
  • 3.9インチ TFTカラーLCD

ラインナップ

モデル製品名税込価格(円)在庫状況
OEL8511OEL85シリーズ 直流電子負荷 150V、20A、200W¥40,700-
OEL8511BOEL85シリーズ 直流電子負荷 300V、20A、200W¥60,500-
OEL8511COEL85シリーズ 直流電子負荷 600V、20A、200W¥71,500-
OEL8512OEL85シリーズ 直流電子負荷 150V、40A、400W¥72,600-
OEL8512BOEL85シリーズ 直流電子負荷 300V、40A、400W¥81,400-
OEL8512COEL85シリーズ 直流電子負荷 600V、40A、400W¥99,000-
OEL8513OEL85シリーズ 直流電子負荷 150V、40A、500W¥81,400-

製品詳細

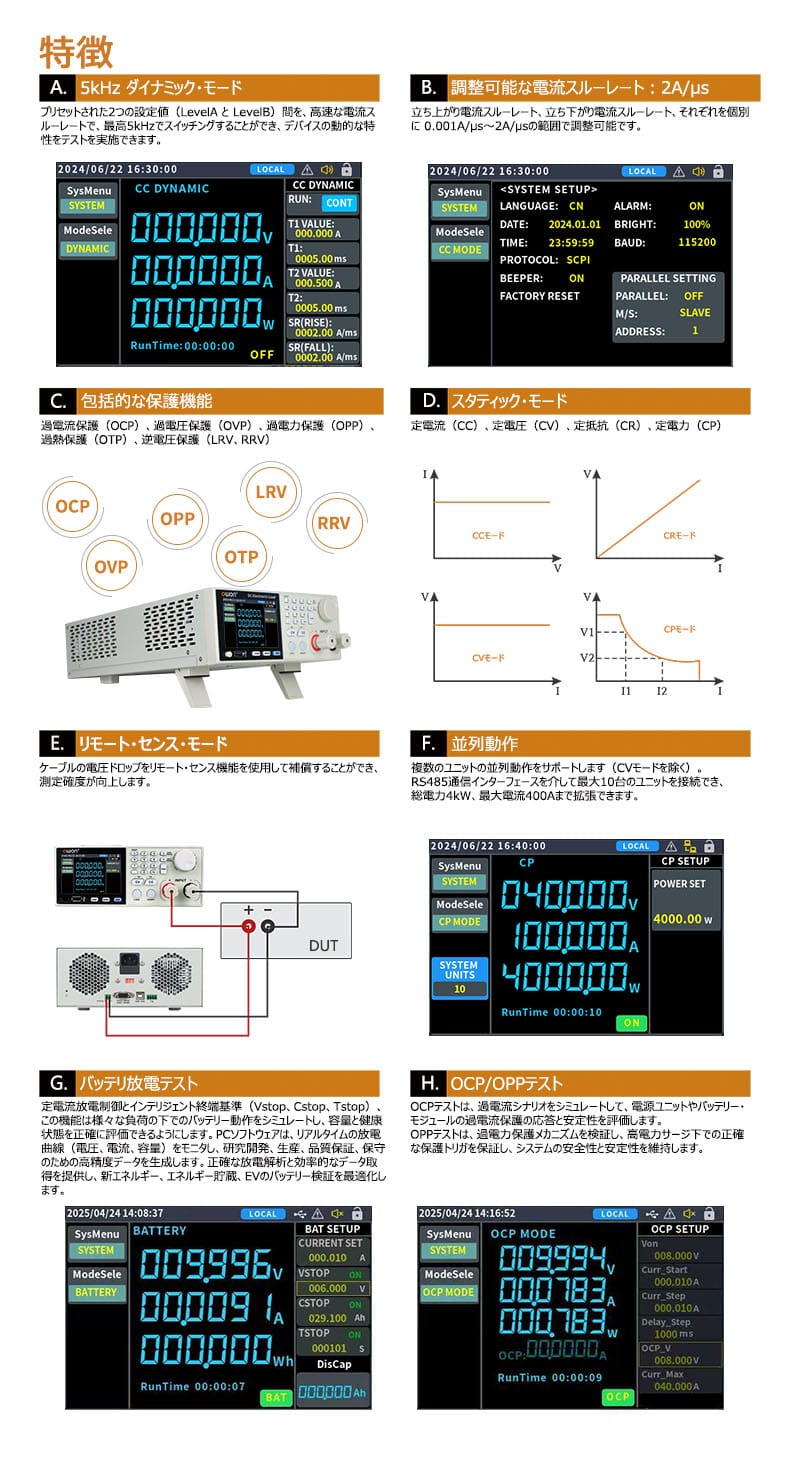

OEL85シリーズ DC 電子負荷

■5kHz ダイナミック・モード

プリセットされた2つの設定値間(LevelAとLevelB)を、高速な電流スルーレートで最高5kHzでスイッチングすることができ、デバイスの動的な特性のテストを実施できます。

ダイナミック・モード

■調整可能な電流スルーレート:2A/μs

電流スルーレート

立ち上がり電流スルーレート、立ち下がり電流スルーレート、それぞれを個別に0.001A/μs~2A/μsの範囲で調整可能です。

■包括的な保護機能

・過電流保護(OCP)

・過電圧保護(OVP)

・過電力保護(OPP)

・過熱保護(OTP)

・逆電圧保護(LRV、RRV)

包括的な保護機能

■スタティック・モード

スタティック・モード

・定電流(CC)

・定電圧(CV)

・定抵抗(CR)

・定電力(CP)

■リモート・センス・モード

ケーブルの電圧ドロップをリモート・センス機能を使用して補償することができ、測定確度が向上します。

リモート・センス・モード

■並列動作

並列動作

複数のユニットの並列動作をサポートします(CVモードを除く)。

RS485通信インターフェイスを介して最大10台のユニットを接続でき、総電力4kW、最大電流400Aまで拡張できます。

■バッテリ放電テスト

定電流放電制御とインテリジェント終端基準(Vstop、Cstop、Tstop)、この機能は様々な負荷の下でバッテリー動作をシミュレートし、容量と健康状態を正確に評価できるようにします。

PCソフトウェアは、リアルタイムの放電曲線(電圧、電流、容量)をモニタし、研究開発、生産、品質保証、保守のための高精度データを生成します。正確な放電解析と効率的なデータ取得を提供し、新エネルギー、エネルギー貯蔵、EVのバッテリー検証を最適化します。

バッテリ放電テスト

■OCP/OPPテスト

OCP/OPPテスト

OCPテストは、過電流シナリオをシミュレートして、電源ユニットやバッテリー・モジュールの過電流保護の応答と安定性を評価します。

OPPテストは、過電力保護メカニズムを検証し、高電力サージの下での正確な保護トリガを保証し、システムの安全性と安定性を維持します。

仕様

モデルOEL8511OEL8511BOEL8511COEL8512OEL8512BOEL8512COEL8513

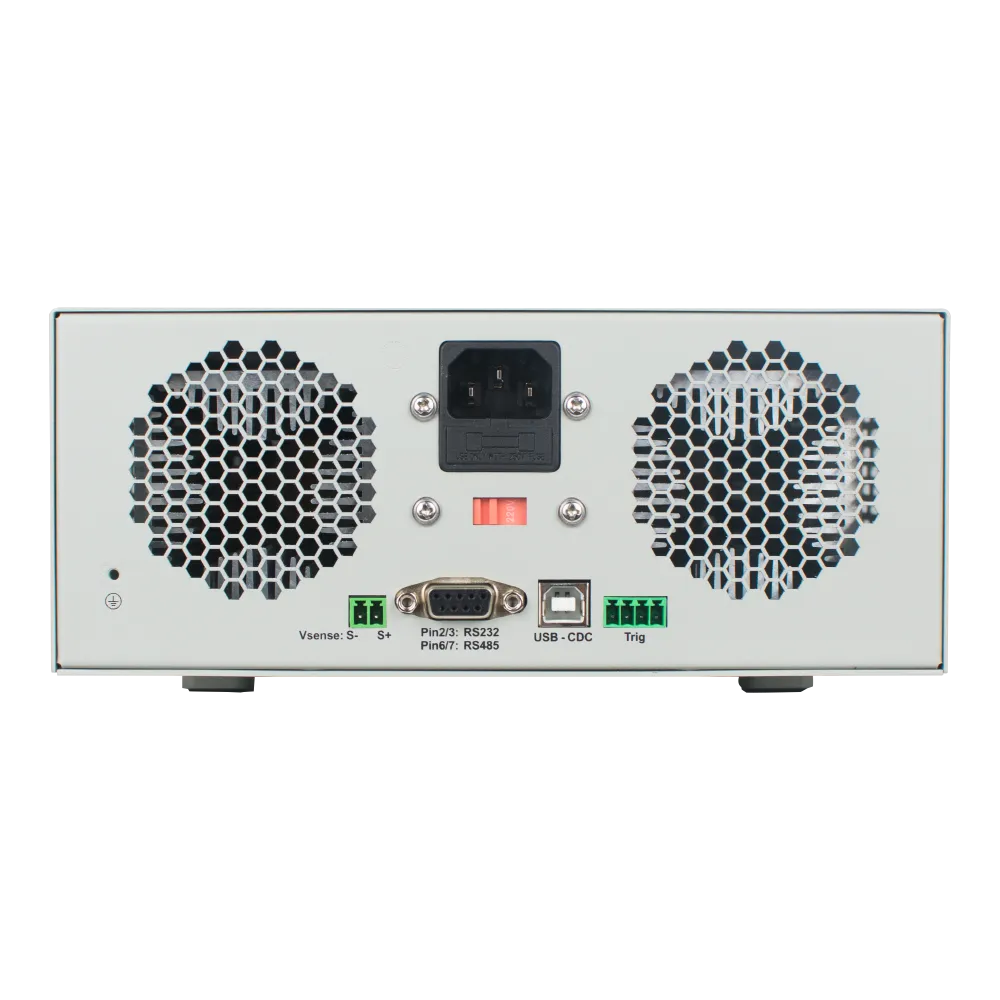

インターフェースUSBホスト、USBデバイス、RS232、RS485
スルーレート0.01A/ms - 2000A/ms
重量 (kg)4.25
定格
電圧0 - 150V0 - 300V0 - 600V0 - 150V0 - 300V0 - 600V0 - 150V
電流0 - 20A0 - 40A
最大電力200W400W500W
最小動作電圧0.8V@20A1.1V@40A
レンジ(CV)0 - 150V0 - 300V0 - 600V0 - 150V0 - 300V0 - 600V0 - 150V
分解能(CV)1mV
レンジ(CC)0 - 20A0 - 40A
分解能(CC)1mA
レンジ(CR)0.05Ω - 7.5kΩ
レンジ(CP)200W400W500W
分解能(CP)10mW
リードバック分解能(V)1mV
リードバックレンジ(A)0 - 20A0 - 40A
リードバック分解能(A)0.1mA
リードバックレンジ(W)0 - 200W0 - 400W0 - 500W
リードバック分解能(W)10mW
寸法 (L/W/D)215 x 88 x 375 mm
保護過電力保護、過電圧保護、過電流保護、過熱保護
リードバックレンジ(V)0 - 150V0 - 300V0 - 600V0 - 150V0 - 300V0 - 600V0 - 150V
安全European EMC Directive 89/336/EEC(Class A)準拠
耐電圧
output to ground500V/DC, 1mA
input to ground1.5kVAC, 5mA
標準機能バッテリ放電テスト,OCPテスト,OPPテスト
ダイナミックモード
T1&T2100 µs〜50 s
最小立ち上がり時間20us

アクセサリー

付属品

写真

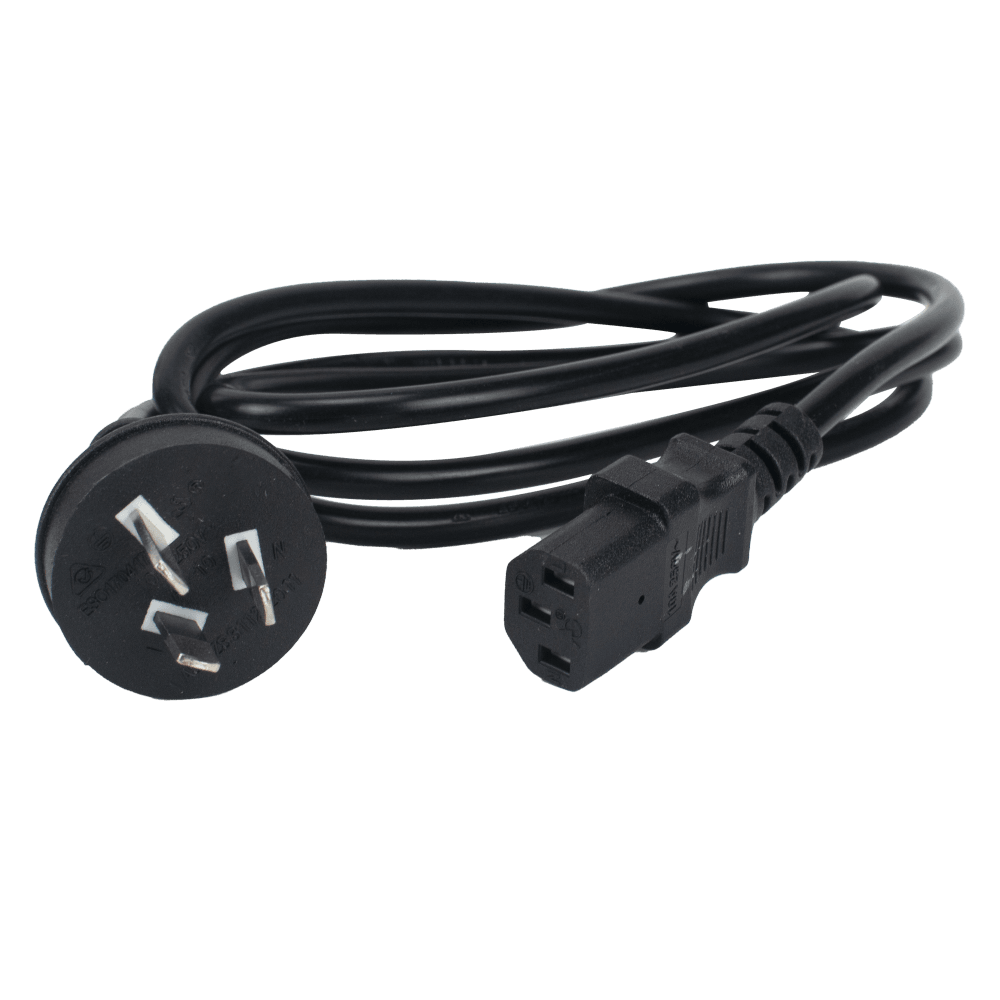

電源コード

ユーザーマニュアル

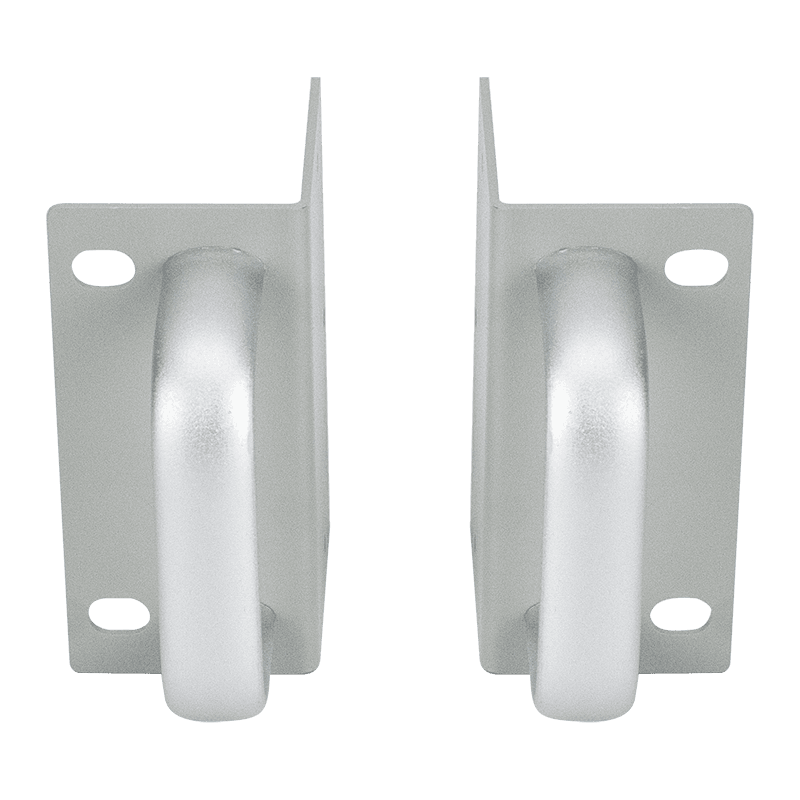

ハンドル(オプション)

RS232 通信ケーブル(オプション)

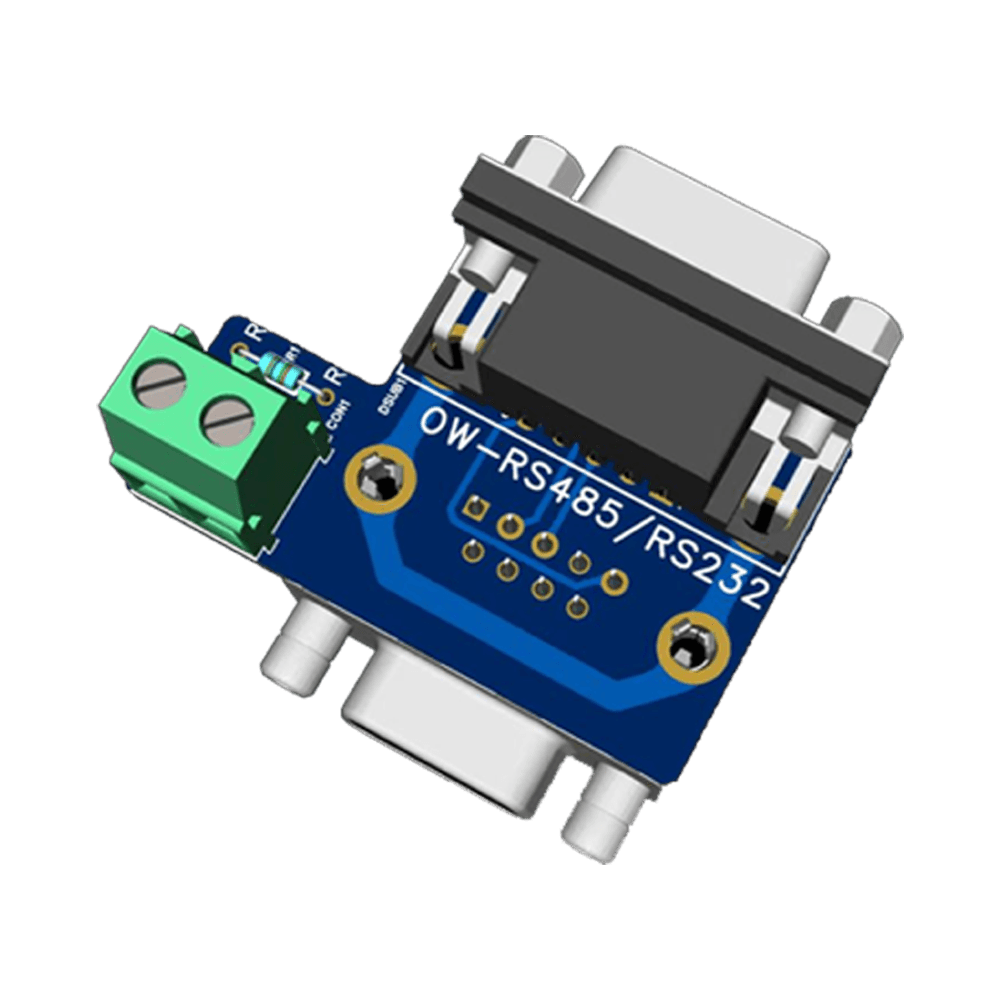

並列運転モジュール(オプション)

テストリード(20A)(オプション)
