POWER SUPPLY

SPS

SPSシリーズ プログラマブル直流電源

SPSシリーズ プログラマブル直流電源
  • ファンレス設計:超静音、無振動、潜在的な故障リスクを軽減
  • 優れた放熱設計:フル負荷状態での長時間動作でも温度上昇を抑え、内部コンポーネントの劣化を防止
  • 軽量で薄型のデザイン
  • 出力分解能:10mV/1mA
  • リスト・シーケンス出力、4つのパラメータ設定メモリをサポート

特長

  • ファンレス設計:超静音、無振動、潜在的な故障リスクを軽減
  • 優れた放熱設計:フル負荷状態での長時間動作でも温度上昇を抑え、内部コンポーネントの劣化を防止
  • 軽量で薄型のデザイン
  • 出力分解能:10mV/1mA
  • リスト・シーケンス出力、4つのパラメータ設定メモリをサポート
  • 過電圧保護(OVP)、過電流保護(OCP)、過熱保護
  • 出力には放電回路が内蔵されており、電源を切ったときに高電圧が残留するリスクを防止
  • USB通信インターフェイス経由で、PCからSCPIコマンドでリモートコントロール可能
  • 2.8インチTFT液晶ディスプレイ

ラインナップ

モデル製品名税込価格(円)在庫状況
SPS3051SPSシリーズ プログラマブル直流電源 1ch、30V/5A、150W¥22,000-
SPS3081SPS3081 プログラマブル直流電源 1ch、30V/8A、120W¥24,200-
SPS6051SPS6051 プログラマブル直流電源 1ch、60V/5A、150W¥24,200-
SPS6081SPSシリーズ プログラマブル直流電源 1ch、60V/8A、120W¥26,400-
SPS8081SPSシリーズ プログラマブル直流電源 1ch、80V/8A、120W¥26,400-

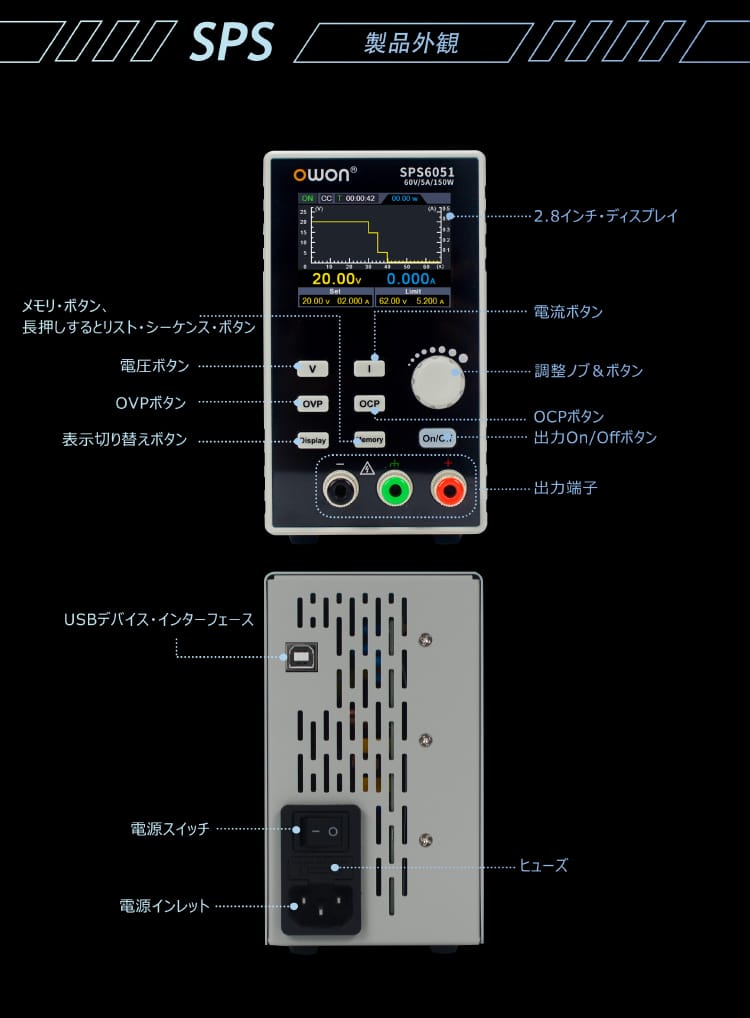

製品詳細

SPS3051 / SPS6081 / SPS8081

SPS3081 / SPS6051

SPSシリーズ ファンレス 1チャンネル電源

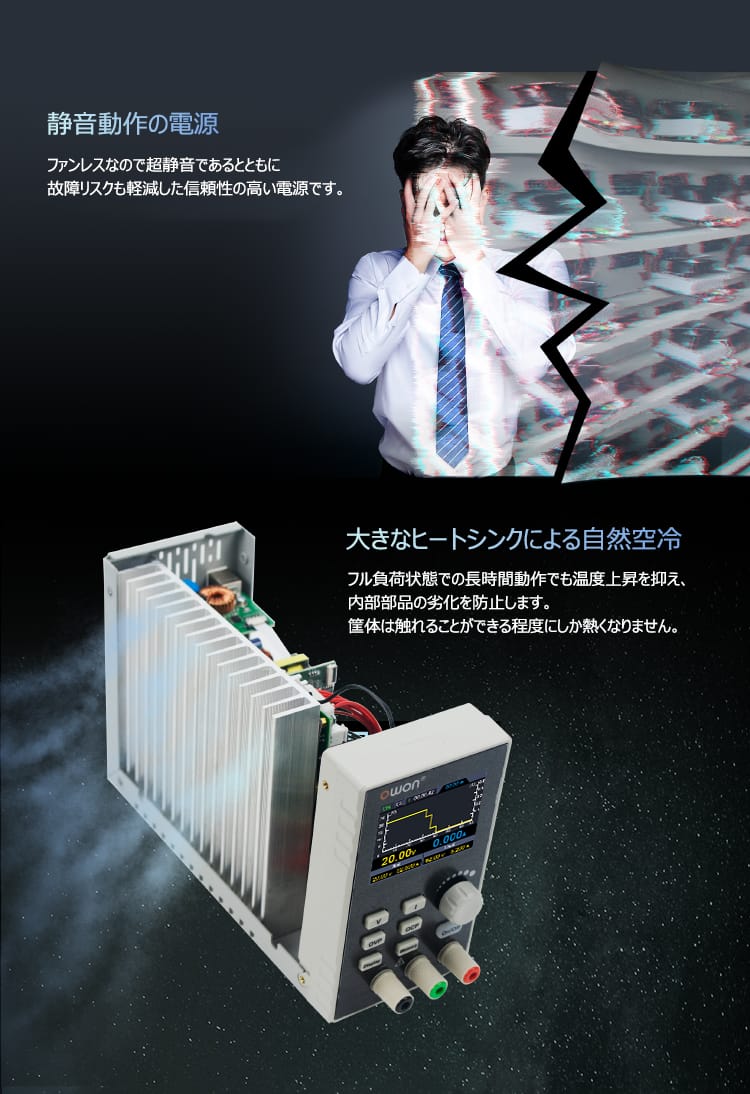

■大きなヒートシンクによる自然空冷

・ フル負荷状態での長時間動作でも温度上昇を抑え、内部部品の劣化を防止します。
筐体は触れることができる程度にしか熱くなりません。

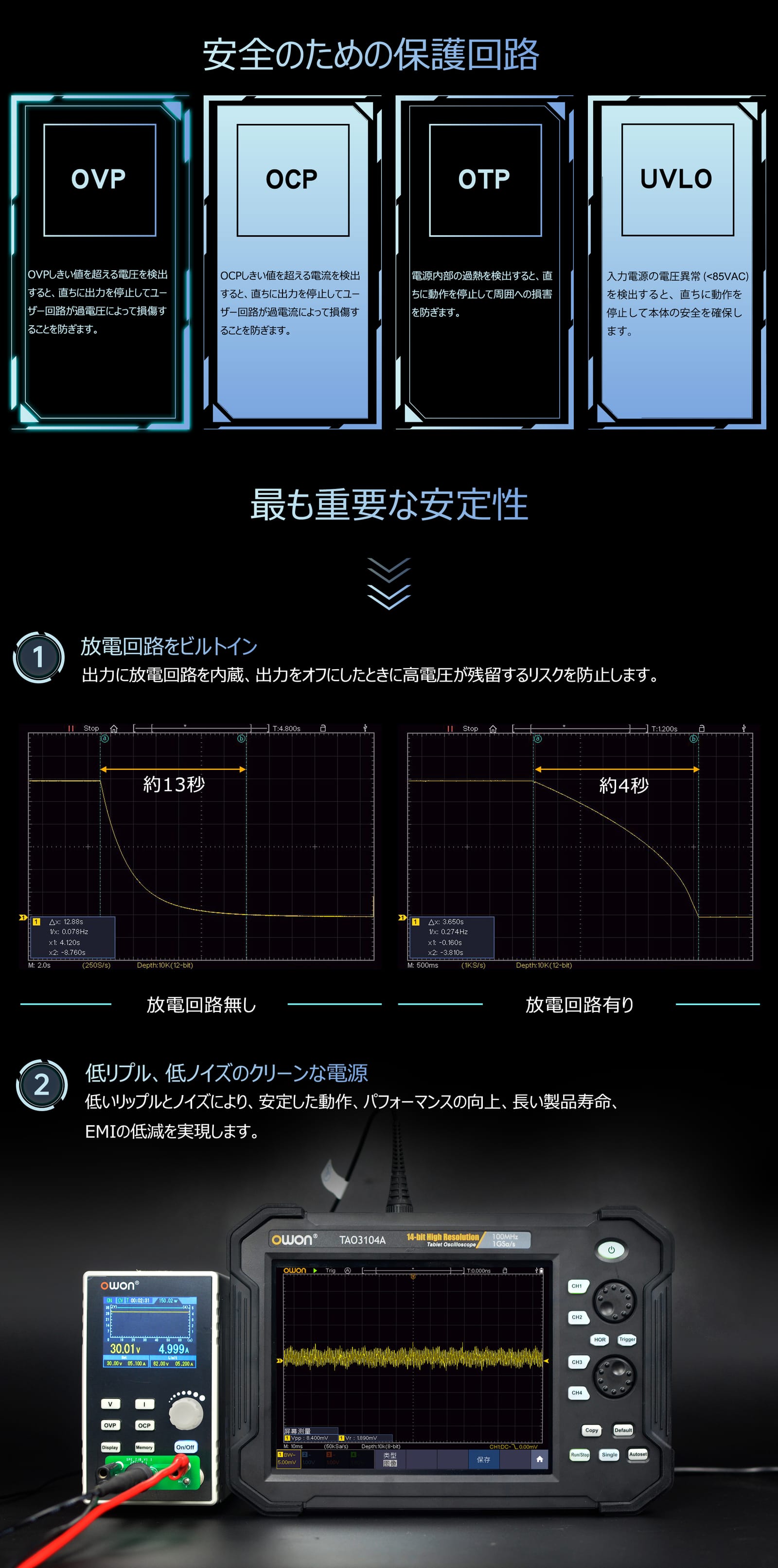

■安全のための保護回路

・OVP
OVPしきい値を超える電圧を検出すると、直ちに出力を停止してユーザー回路が過電圧によって損傷することを防ぎます。
・OCP
OCPしきい値を超える電流を検出すると、直ちに出力を停止してユーザー回路が過電流によって損傷することを防ぎます。
・OTP
電源内部の過熱を検出すると、直ちに動作を停止して周囲への損害を防ぎます。
・UVLO
入力電源の電圧異常(<85VAC)を検出すると、直ちに動作を停止して本体の安全を確保します。

■放電回路をビルトイン

・出力に放電回路を内蔵、出力をオフにしたときに高電圧が残留するリスクを防止します。

■低リプル、低ノイズのクリーンな電源

低いリップルとノイズにより、安定した動作、パフォーマンスの向上、長い製品寿命、EMIの低減を実現します。

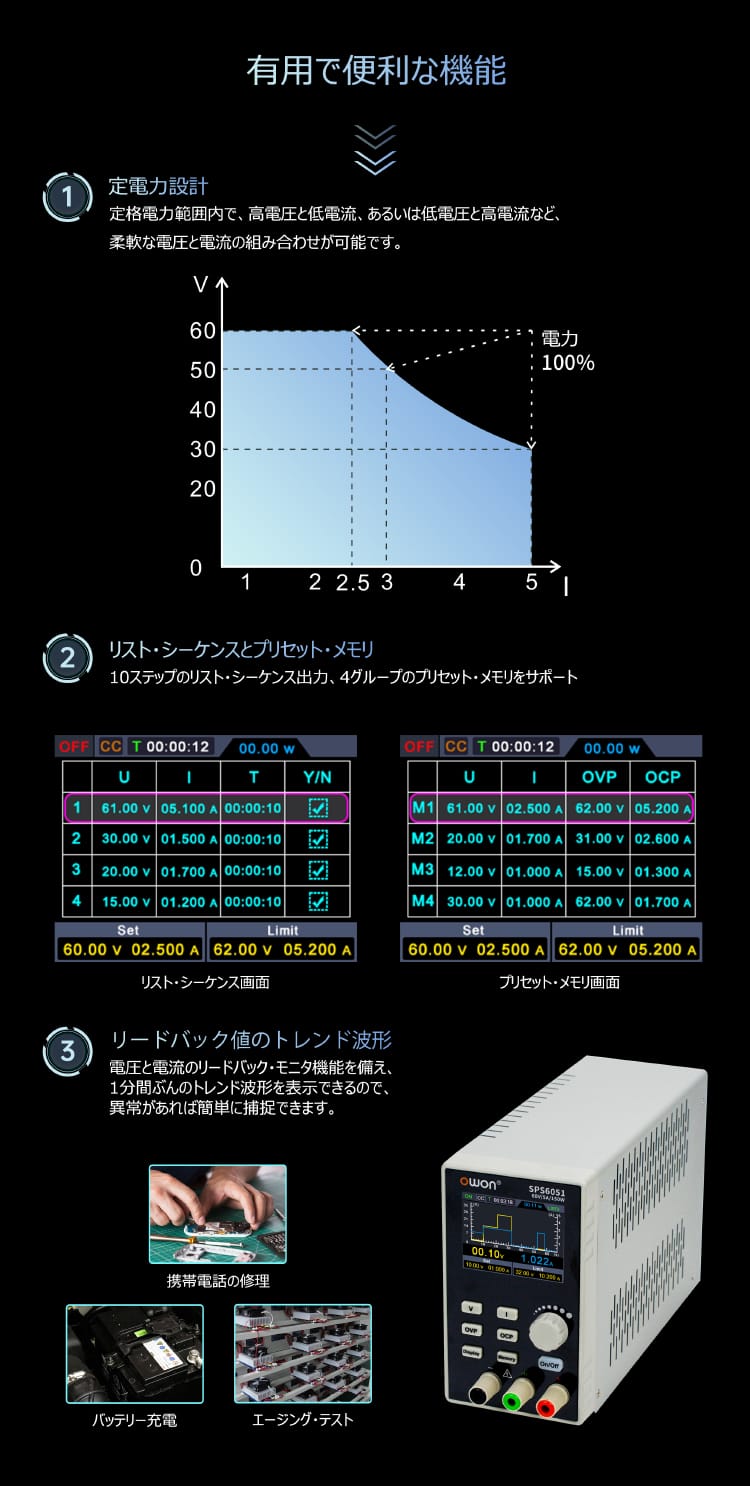

■定電力設計

・定格電力範囲内で、高電圧と低電流、あるいは低電圧と高電流など、柔軟な電圧と電流の組み合わせが可能です。

■リスト・シーケンスとプリセット・メモリ

・10ステップのリスト・シーケンス出力、4グループのプリセット・メモリをサポート

■リードバック値のトレンド波形

電圧と電流のリードバック・モニタ機能を備え、1分間ぶんのトレンド波形を表示できるので、異常があれば簡単に捕捉できます。

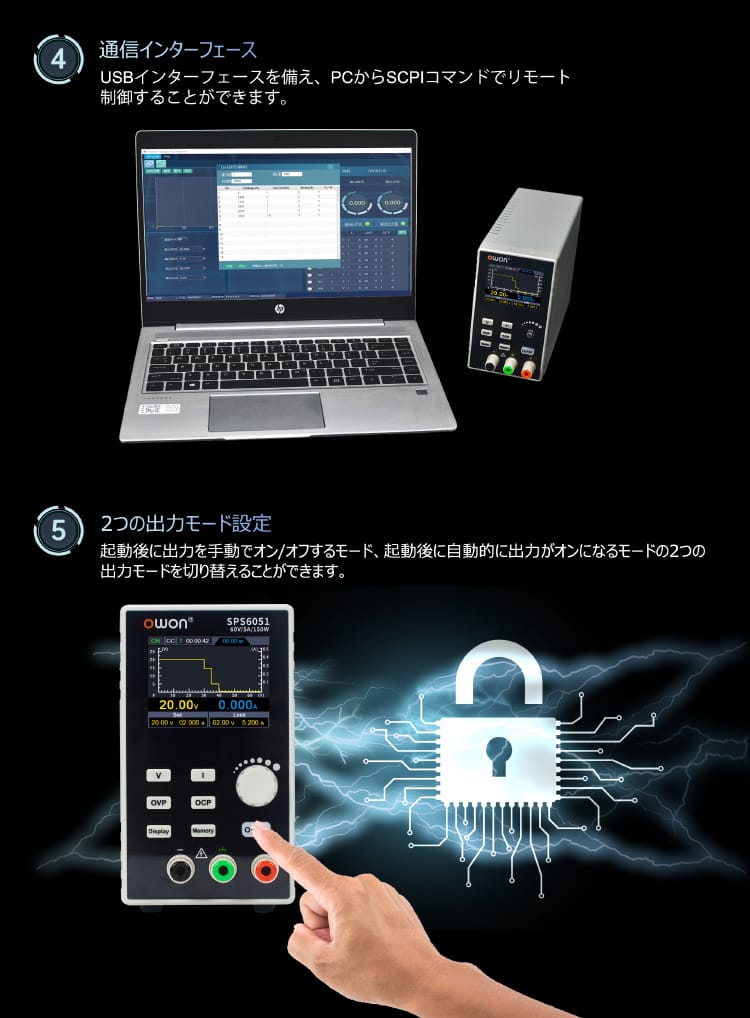

■通信インターフェース

USBインターフェースを備え、PCからSCPIコマンドでリモート制御することができます。

■2つの出力モード設定

起動後に出力を手動でオン/オフするモード、起動後に自動的に出力がオンになるモードの2つの出力モードを切り替えることができます。

仕様

モデルSPS3051SPS3081SPS6051SPS6081SPS8081
ディスプレイ2.8 インチ カラーLCD2.8 inch color LCD display2.8 インチ カラーLCD
インターフェース—USB Device—
寸法82mm(W)× 142mm(H)×226mm(D)82mm(W)× 142mm(H)×226mm(D)82mm(W)× 142mm(H)×226mm(D)
重量約 1.8 kg約1.8 kg約 1.8 kg
動作温度0℃~40℃0-40℃0℃~40℃
リードバック分解能
電圧10mV
電流1mA
湿度≤90%RH; 結露無きこと—≤90%RH; 結露無きこと
過渡応答時間 (50%-100% 定格負荷)—≤1.0ms—
メモリ—4グループぶんの設定データ—
リードバック確度 (25℃ ± 5℃)
電圧≤0.05% ±20mV≤0.1% ±20mV≤0.05% ±20mV
電流≤0.05% ±20mA≤0.2% ± 20mA≤0.05% ±20mA
保存温度-20℃~60℃—-20℃~60℃
設定分解能
電圧10mV
電流1mA
負荷レギュレーション
電圧—≤30mV—
電流—≤20mA—
ライン・レギュレーション
電圧—≤30mV—
電流—≤20mA—
リプル/ノイズ (*)
電圧—≤30mVp-p
≤5mVrms
≤30mVp-p
≤4mVrms
—
電流—≤30mAp-p≤10mAp-p—
出力温度係数 (0℃-40℃)
電圧—100ppm/℃—
電流—200ppm/℃—
リードバック温度係数
電圧100ppm/℃
電流200ppm/℃
定格出力 (0℃-40℃)
電圧—0 -31V0 -61V—
電流—0 - 8.1A0 - 5.1A—
電力—120W150W—
通信ポートUSBデバイス、SCPIコマンド対応—USBデバイス、SCPIコマンド対応
設定確度(25℃±5℃)
電圧≤0.05% ± 20mV—≤0.05% ± 20mV
電流≤0.05% ± 20mA—≤0.05% ± 20mA
出力定格 (0℃-40℃)
電圧0 - 30V—0 - 60V0 - 80V
電流0 - 5A—0 - 8A
最大電力150W—120W
出力確度(25℃±5℃)
電圧—≤0.1% ± 20mV≤0.05% ± 20mV—
電流—≤0.2% ± 20mA≤0.05% ± 20mA—
レギュレーション(CV)
負荷≤30mV—≤30mV
ライン≤20mA—≤20mA
レギュレーション(CC)
負荷≤30mV—≤30mV
ライン≤20mA—≤20mA
出力温度係数
電圧100ppm/℃—100ppm/℃
電流200ppm/℃—200ppm/℃
AC入力電源110Vac ±10% または 220Vac ±10%
(背面の電源表示をご確認ください)
—85V-265V
リプル&ノイズ(*)
電圧(Vp-p)≤30mVノイズ帯域 20MHz, リプル帯域 1MHz, 10uF 電解コンデンサと 0.1uF セラミックコンデンサを出力端子に並列に接続してテスト—≤30mVノイズ帯域 20MHz, リプル帯域 1MHz, 10uF 電解コンデンサと 0.1uF セラミックコンデンサを出力端子に並列に接続してテスト
電圧(rms)≤4mVノイズ帯域 20MHz, リプル帯域 1MHz, 10uF 電解コンデンサと 0.1uF セラミックコンデンサを出力端子に並列に接続してテスト—≤4mVノイズ帯域 20MHz, リプル帯域 1MHz, 10uF 電解コンデンサと 0.1uF セラミックコンデンサを出力端子に並列に接続してテスト
電流(Ap-p)≤10mAノイズ帯域 20MHz, リプル帯域 1MHz, 10uF 電解コンデンサと 0.1uF セラミックコンデンサを出力端子に並列に接続してテスト—≤10mAノイズ帯域 20MHz, リプル帯域 1MHz, 10uF 電解コンデンサと 0.1uF セラミックコンデンサを出力端子に並列に接続してテスト
応答時間(50%~100% 定格出力)≤1.0ms—≤1.0ms
設定保存4 グループ—4 グループ
ディスプレイ解像度240(H) × 320(V) ピクセル—240(H) × 320(V) ピクセル

アクセサリー

SPS3051 / SPS6081 / SPS8081

付属品

写真

電源コード

クイックガイド

USBケーブル

テストリード

付属品は実際の出荷内容に準じます。

SPS3081 / SPS6051

標準付属品

数量

写真

電源コード

1

クイックガイド

1

USBケーブル

1

テストリード
