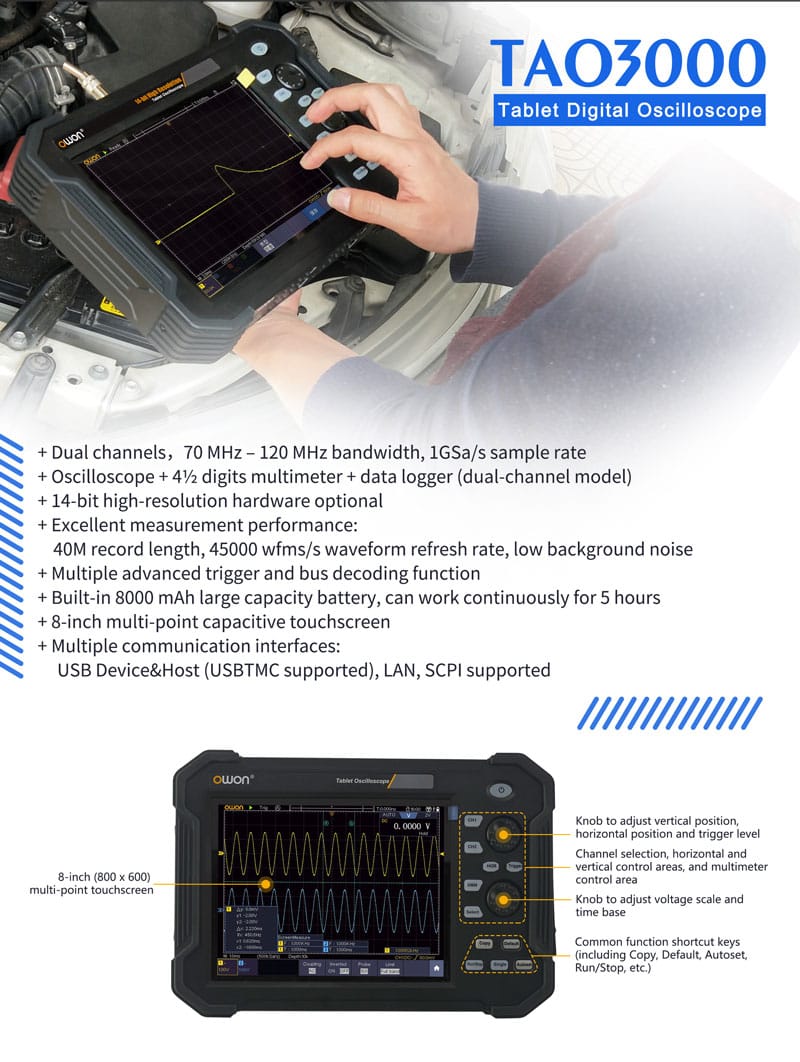

TAO3000シリーズ 2チャンネルタブレット・オシロスコープ

周波数帯域： 70 MHz, 100 MHz, 120 MHz
2チャンネル
サンプルレート：最高 1 GSa/s
オシロスコープ + 4½桁マルチメーター + データ・ロガー

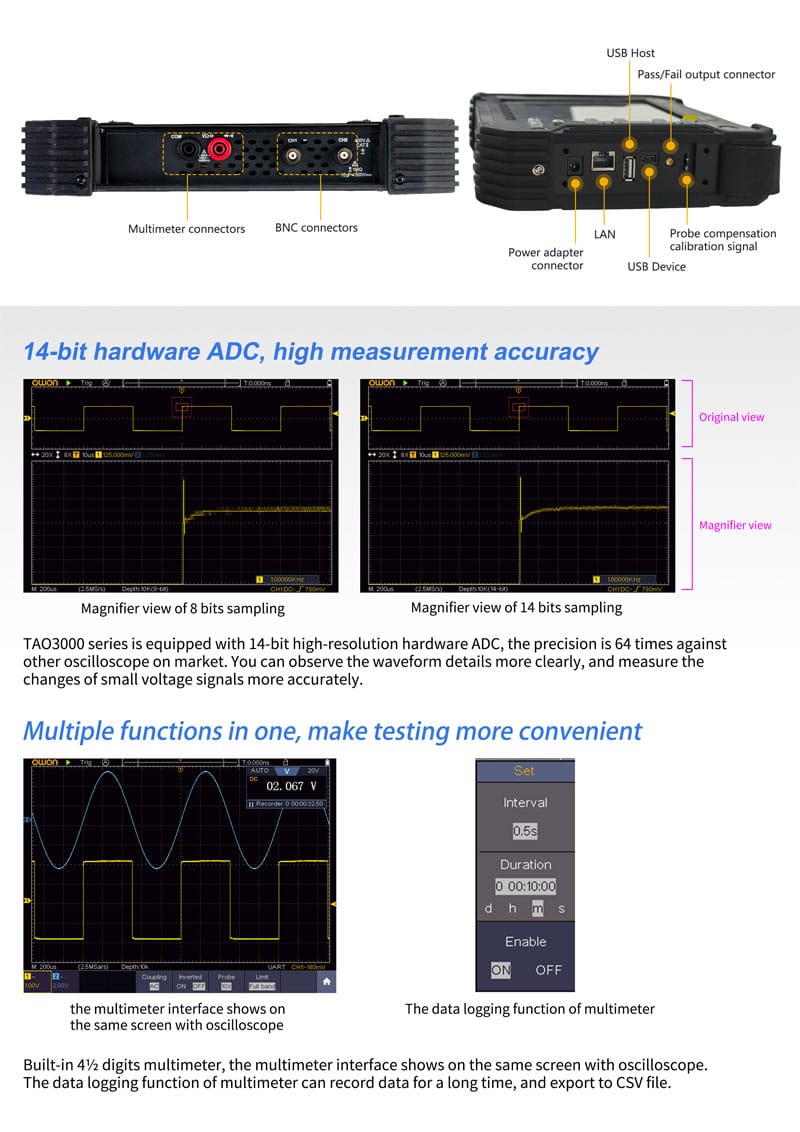

垂直軸分解能：最大14ビット（Aモデル）

特長

周波数帯域： 70 MHz, 100 MHz, 120 MHz
2チャンネル
サンプルレート：最高 1 GSa/s
オシロスコープ + 4½桁マルチメーター + データ・ロガー
垂直軸分解能：最大14ビット（Aモデル）
レコード長： 40M
波形更新レート：最高 45,000波形/秒
8000mAh バッテリー内蔵、連続５時間動作可能
低バック・グラウンド・ノイズ
8インチ・タッチスクリーン
SCPIコマンドをサポート
多様なトリガ, バス・デコード機能（標準搭載）
インターフェース： USBホスト, USBデバイス, LAN

ラインナップ

モデル	周波数帯域	サンプルレート	最大垂直軸分解能	レコード長	税込価格（円）
TAO3072	70 MHz	1 GSa/s	8ビット	40M	¥96,800
TAO3102	100 MHz	1 GSa/s	8ビット	40M	¥111,100
TAO3122	120 MHz	1 GSa/s	8ビット	40M	¥118,800
TAO3072A	70 MHz	1 GSa/s	14ビット	40M	¥137,500
TAO3102A	100 MHz	1 GSa/s	14ビット	40M	¥140,800
TAO3122A	120 MHz	1 GSa/s	14ビット	40M	¥166,100

製品詳細

仕様

モデル	TAO3072	TAO3102	TAO3122	TAO3072A	TAO3102A	TAO3122A
周波数帯域	70 MHz	100 MHz	120 MHz	70 MHz	100 MHz	120 MHz
サンプルレート	最高 1 GSa/s
垂直軸分解能	8ビット			最大14ビット
レコード長	40M
波形更新レート	最高 45,000 波形/秒
水平軸スケール	1ns/div～1000s/div、1-2-5ステップ
チャンネル数	2
ディスプレイ	8インチ・カラーLCD, 800 x 600ピクセル，マルチタッチ・スクリーン
入力インピーダンス	1MΩ ±2% // 15pF ±5pF
最大入力電圧	1MΩ ≤ 300Vrms;
DCゲイン確度	±3%
プローブ減衰係数	0.001X～1000X、1-2-5ステップ
時間軸確度	±2.5ppm
入力カップリング	DC, AC, GND
垂直軸スケール	1mV/div - 10V/div

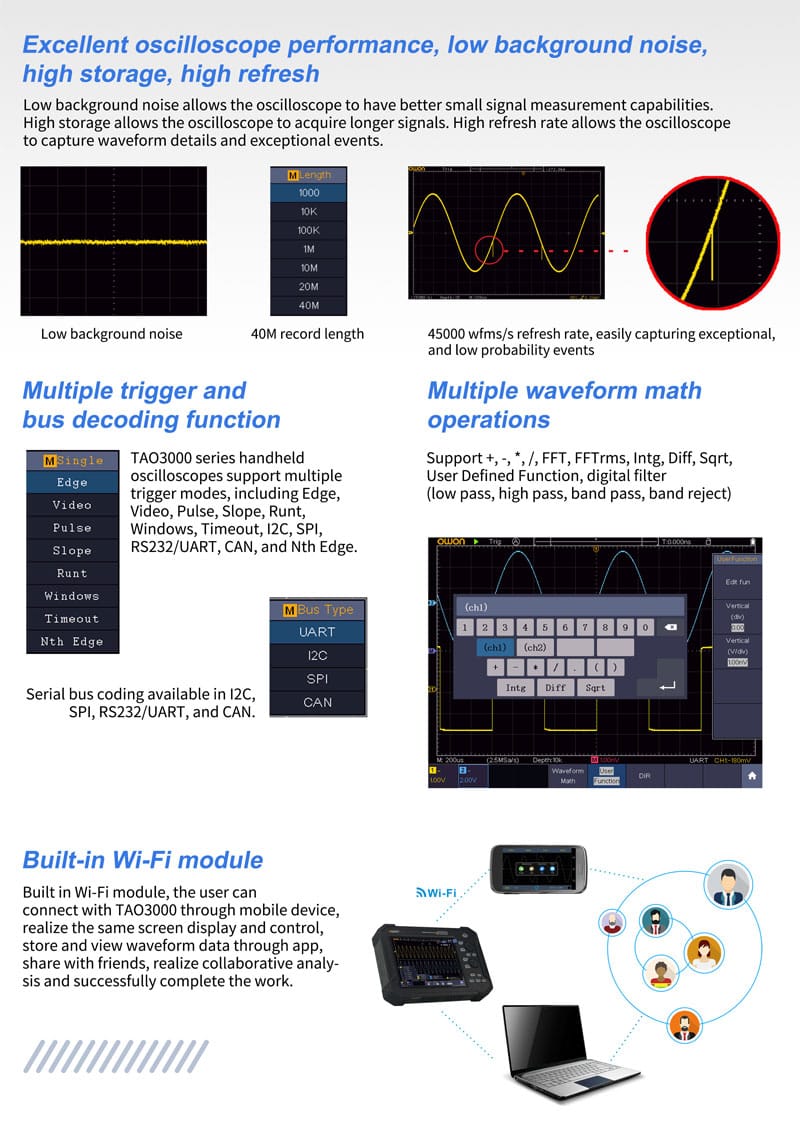

トリガ・タイプ	エッジ、ビデオ、パルス幅、スロープ、ラント、ウィンドウ、タイムアウト、N番目エッジ、ロジック、I2C、SPI、RS232、CAN
バス・デコード（標準搭載）	I2C, SPI, RS232, CAN
トリガ＿モード	オート, ノーマル, シングル
自動測定	Vpp、Vavg、Vrms、周波数、周期、Week RMS、カーソル RMS、Vmax、Vmin、Vtop、Vbase、Vamp、オーバーシュート、位相 A→B↑、位相 A→B↓、プリシュート、立ち上がり時間、立ち下がり時間、+パルス幅、-パルス幅、+デューティ、-デューティ、デューティ比、遅延 A→B↑、遅延 A→B↓、+パルス数、-パルス数、立ち上がりエッジ数、立ち下がりエッジ数、面積、周期面積
波形演算	＋、－、×、÷、FFT、FFTrms、積分、微分、平方根、ユーザー定義関数、デジタル・フィルタ
波形保存	100 波形

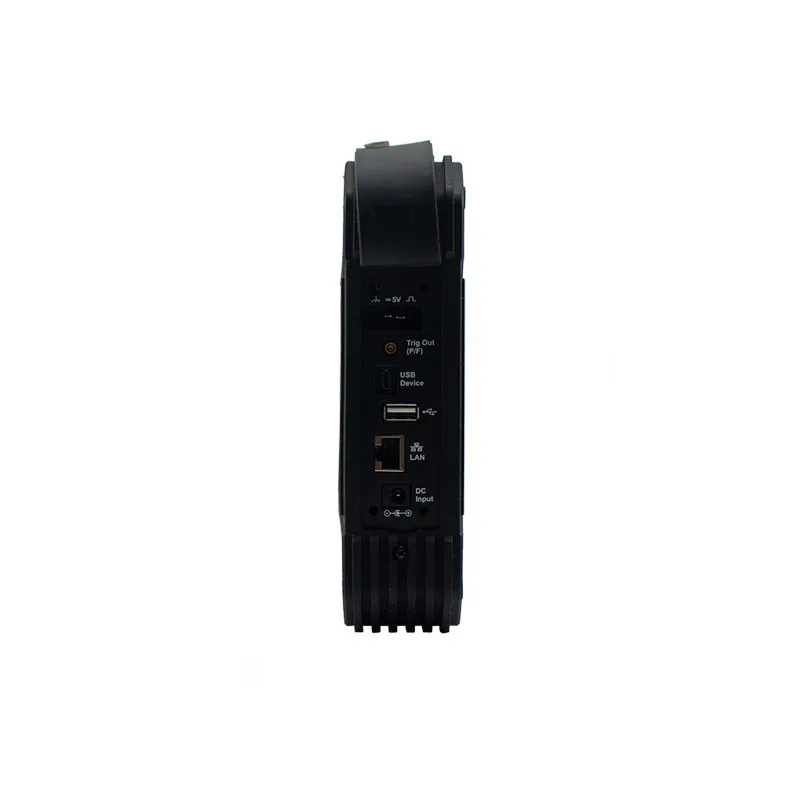

インターフェース	USBホスト、USBデバイス、LAN
周波数カウンタ	トリガ・チャンネルに対して実施可能
バッテリー	7.4V, 8000mAh， 5時間動作

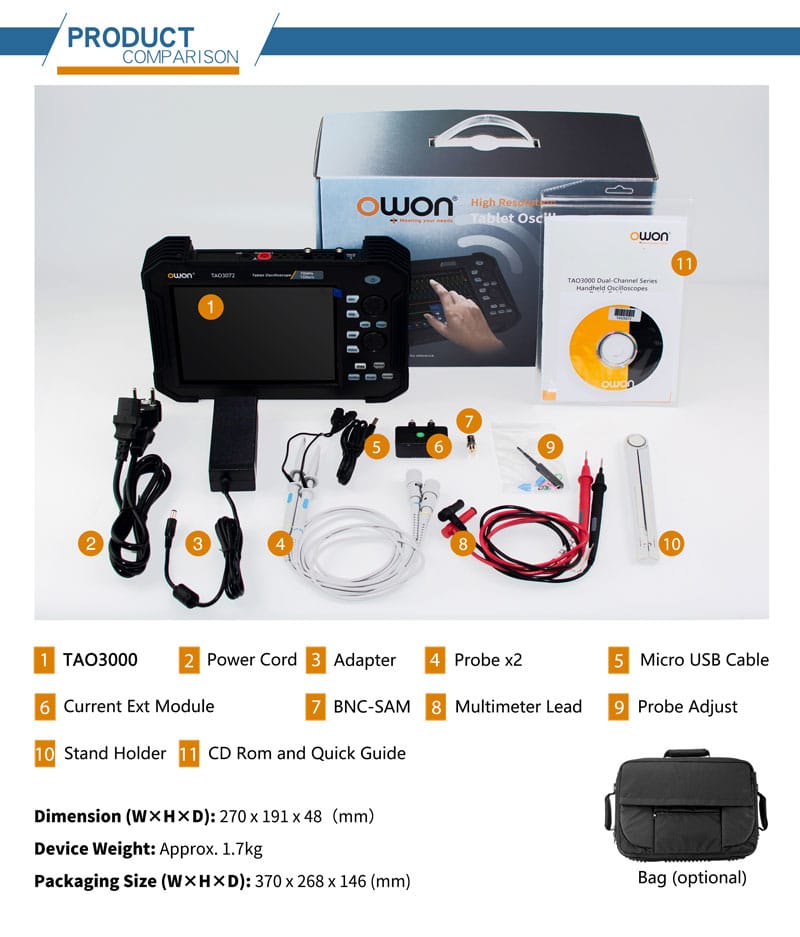

寸法（W × H × D）	270 × 191 × 48 mm
重量	約 1.7kg
