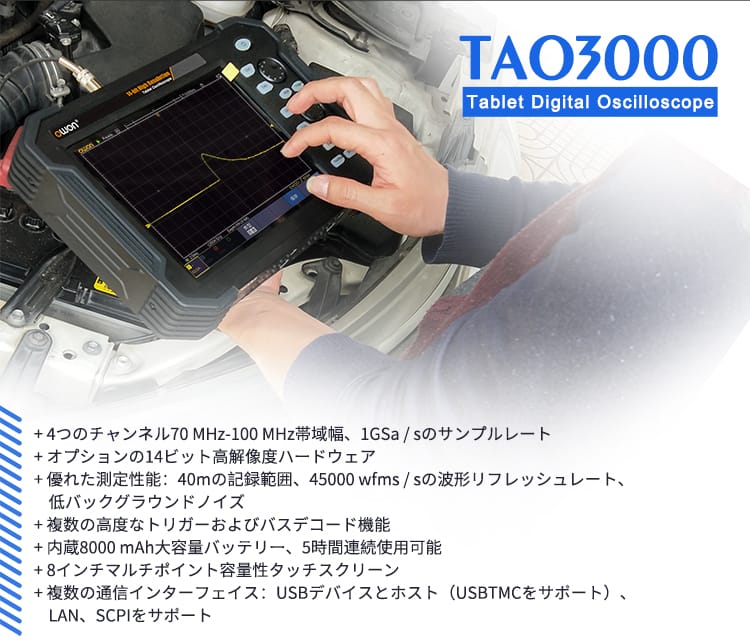

特長
- 周波数帯域： 70 MHz, 100 MHz

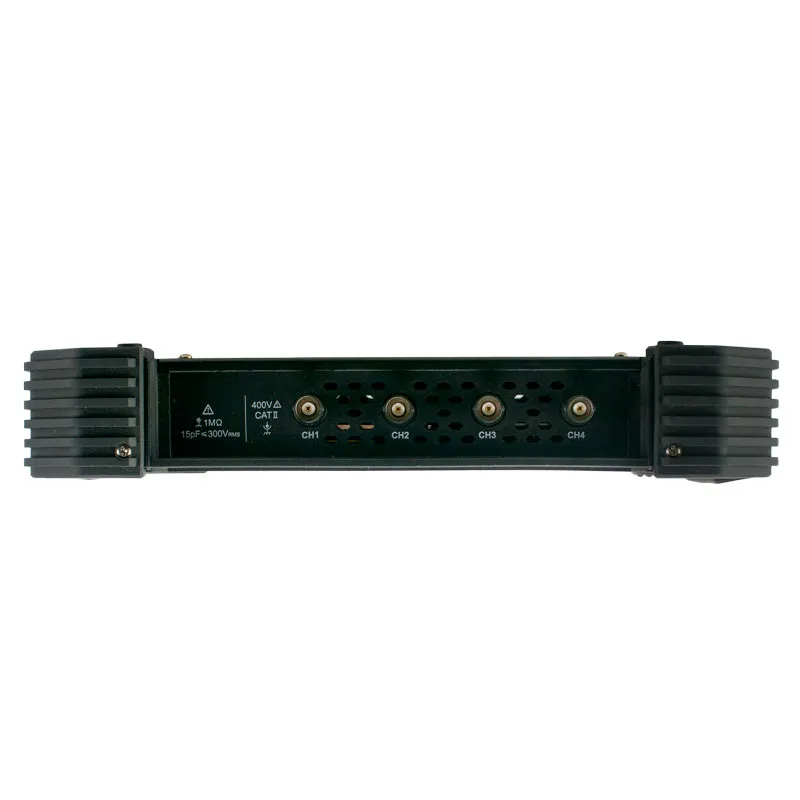

- 4チャンネル
- サンプルレート ： 最高 1 GSa/s

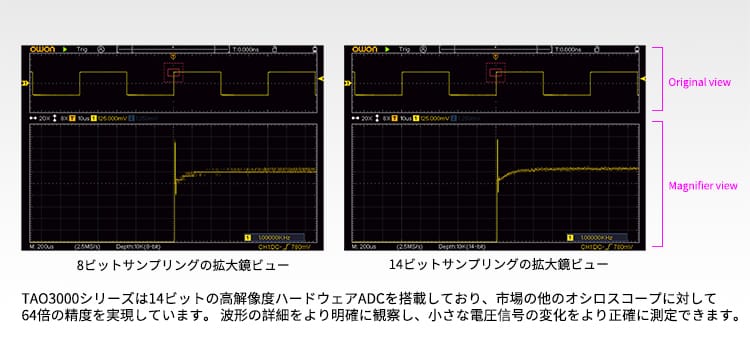

- 垂直軸分解能： 最大 14ビット（Aモデル）
- レコード長： 40M
- 波形更新レート： 最高 45000波形/秒
- 8000mAh バッテリー内蔵、連続５時間動作可能
- 低バック・グラウンド・ノイズ

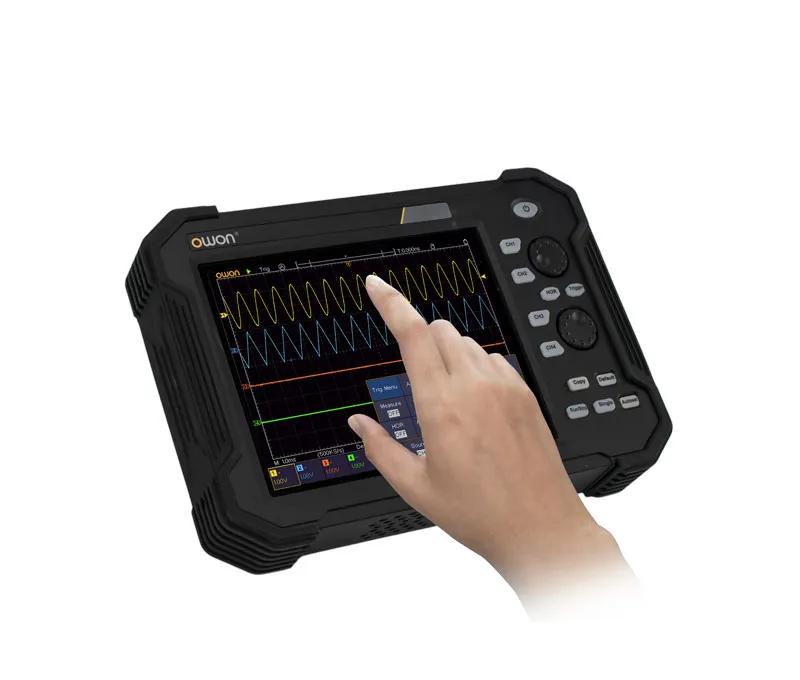

- 8インチ タッチスクリーン
- SCPIコマンドをサポート
- 多様なトリガ, バス・デコード機能（標準搭載）

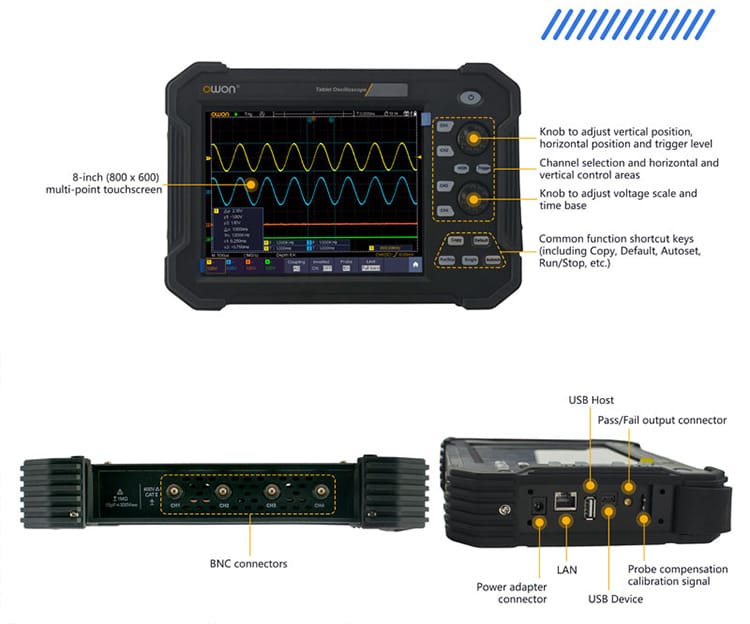

- インターフェース：USBホスト、USBデバイス、LAN
ラインナップ
| モデル | 周波数帯域 | サンプルレート | 最大垂直軸分解能 | レコード長 | 税込価格（円） |
|---|---|---|---|---|---|
| TAO3074 | 70 MHz | 1 GSa/s | 8ビット | 40M | ¥115,500 |
| TAO3104 | 100 MHz | 1 GSa/s | 8ビット | 40M | ¥115,500 |
| TAO3074A | 70 MHz | 1 GSa/s | 14ビット | 40M | ¥140,800 |
| TAO3104A | 100 MHz | 1 GSa/s | 14ビット | 40M | ¥154,000 |
製品詳細
仕様
| モデル | TAO3074 | TAO3104 | TAO3074A | TAO3104A |
|---|---|---|---|---|
| 周波数帯域幅 | 70 MHz | 100 MHz | 70 MHz | 100 MHz |
| サンプルレート | 最高 1 GSa/s | |||
| 垂直軸分解能 | 8bビット | 最大14ビット | ||
| レコード長 | 40M | |||
| 波形更新レート | 最高 45000波形/秒 | |||
| 水平軸スケール | 1ns/div～1000s/div、1-2-5ステップ | |||
| チャンネル数 | 4 | |||
| ディスプレイ | 8インチ カラーLCD、800 x 600ピクセル、マルチタッチ・スクリーン | |||
| 入力インピーダンス | 1MΩ ±2% // 15pF ±5pF | |||
| 最大入力電圧 | 1MΩ ≤ 300Vrms | |||
| プローブ減衰係数 | 0.001X-1000X、1-2-5ずつ増加 | |||
| 入力カップリング | DC, AC, GND | |||
| 垂直軸スケール | 1mV/div～10V/div（入力端） | |||
| トリガ・タイプ | エッジ、ビデオ、パルス幅、スロープ、ラント、ウィンドウ、タイムアウト、N番目エッジ、ロジック、I2C、SPI、RS232、CAN | |||
| バス・デコード（標準搭載） | I2C, SPI, RS232, CAN | |||
| トリガ・モード | オート、ノーマル、シングル | |||
| 自動測定 | Vpp、Vavg、Vrms、周波数、周期、Week RMS、カーソル RMS、Vmax、Vmin、Vtop、Vbase、Vamp、オーバーシュート、位相 A→B↑、位相 A→B↓、プリシュート、立ち上がり時間、立ち下がり時間、+パルス幅、-パルス幅、+デューティ、-デューティ、デューティ比、遅延 A→B↑、遅延 A→B↓、+パルス数、-パルス数、立ち上がりエッジ数、立ち下がりエッジ数、面積、周期面積 | |||

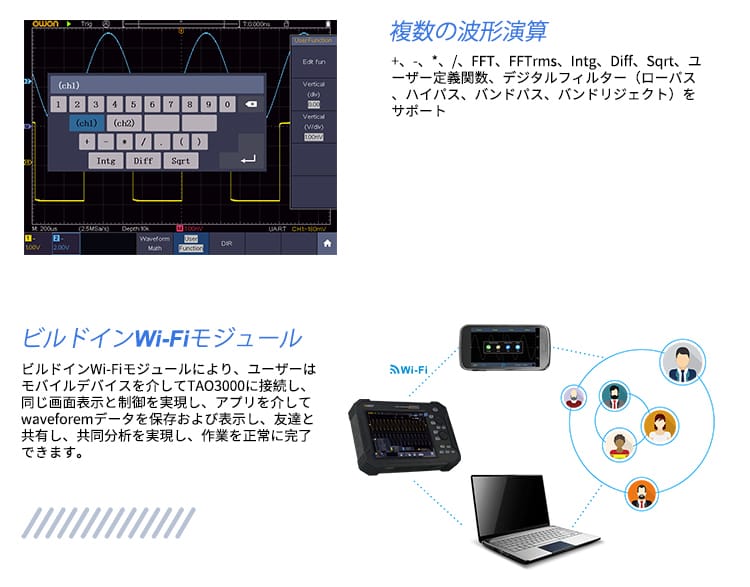

| 波形演算 | ＋、－、×、÷、FFT、FFTrms、Intg、Diff、Sqrt、ユーザー定義、デジタル・フィルタ | |||
| 波形保存 | 100 波形 | |||

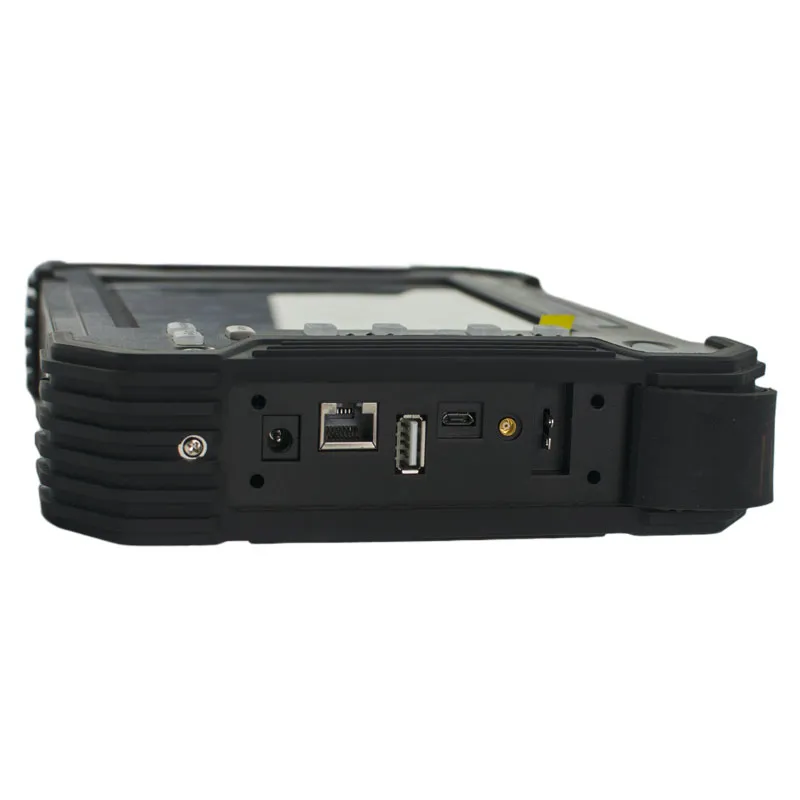

| インターフェース | USBホスト、USBデバイス、LAN | |||
| 周波数カウンタ | トリガ・チャンネルに対して実施可能 | |||

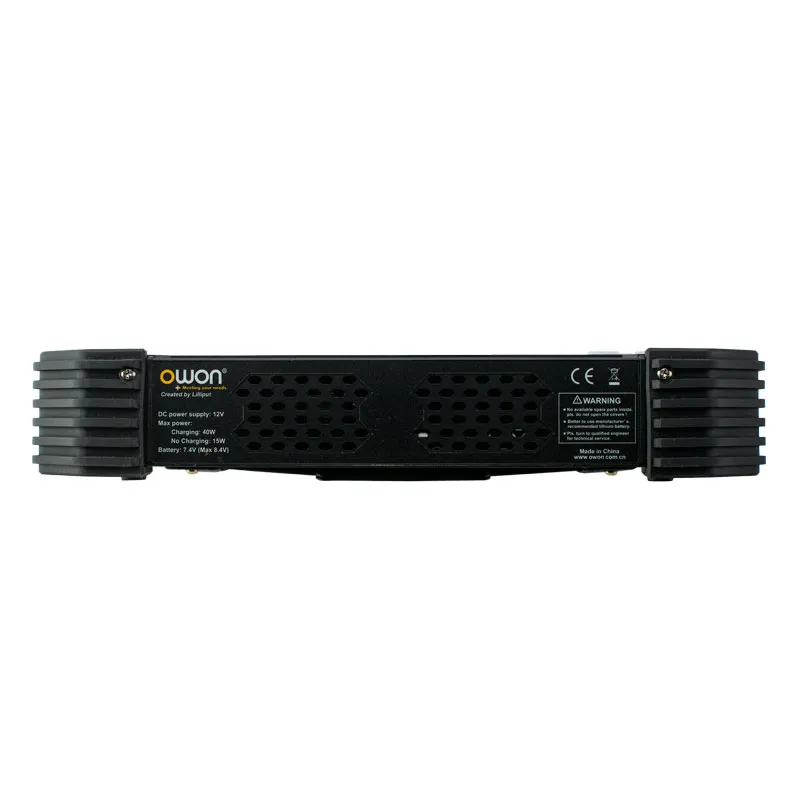

| バッテリー | 7.4V, 8000mAh， 5時間動作 | |||
| 寸法（W × H × D） | 270 × 191 × 48 | |||
| 重量 | 約1.7kg | |||
