特長
- 周波数帯域： 25 MHz
- 2チャンネル
- サンプルレート： 最高 100 MSa/s
- 垂直軸分解能： 8ビット
- レコード長： 5k
- SCPIコマンドをサポート
- インターフェース：USB（VDS1022）、絶縁USB（VDS1022I）
ラインナップ
| モデル | チャンネル数 | 周波数帯域 | サンプルレート | 絶縁USB | 税込価格（円） |
|---|---|---|---|---|---|
| VDS1022 | 2 | 25 MHz | 100 MSa/s | - | ¥14,300 |
| VDS1022I | 2 | 25 MHz | 100 MSa/s | ○ | ¥19,800 |
製品詳細

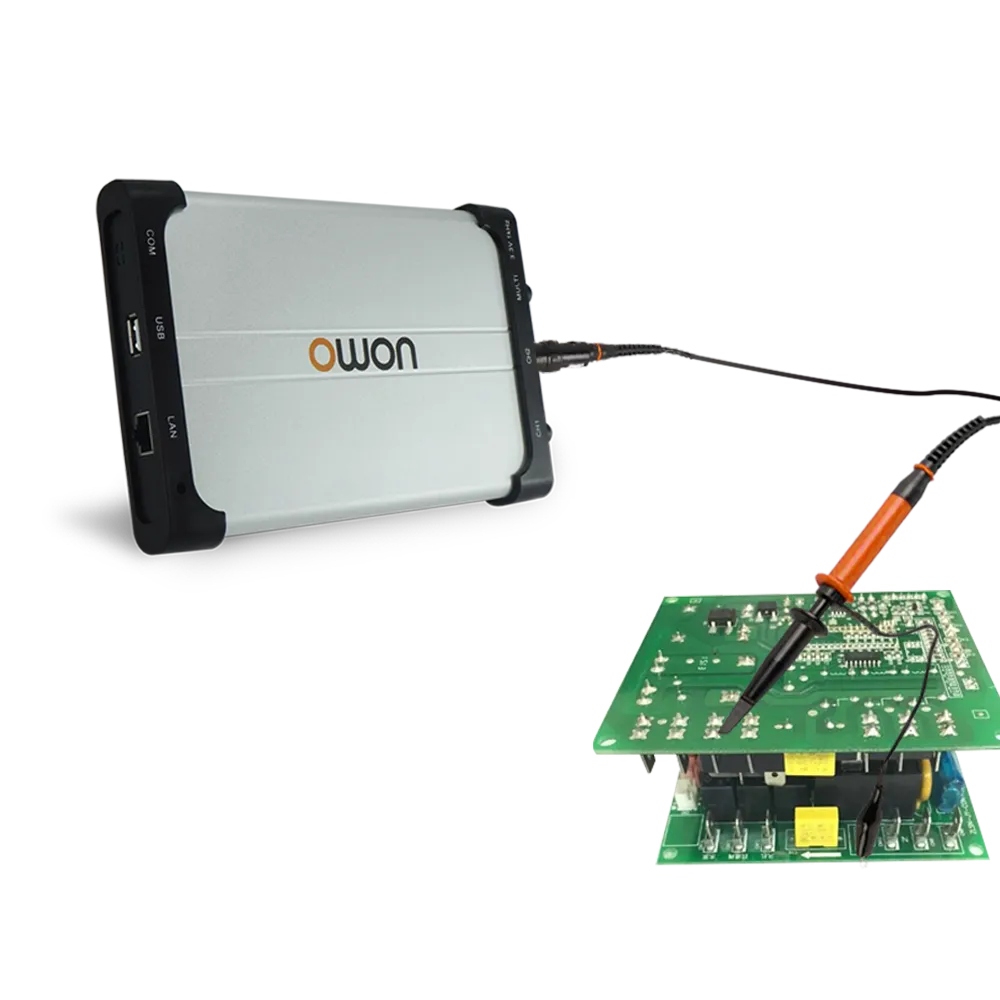

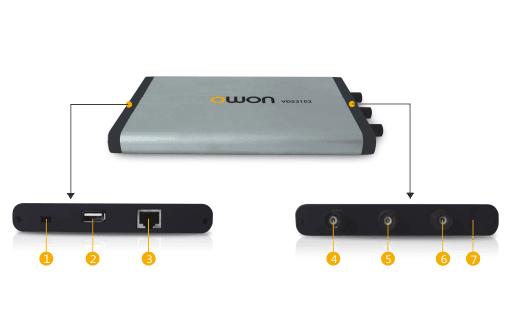

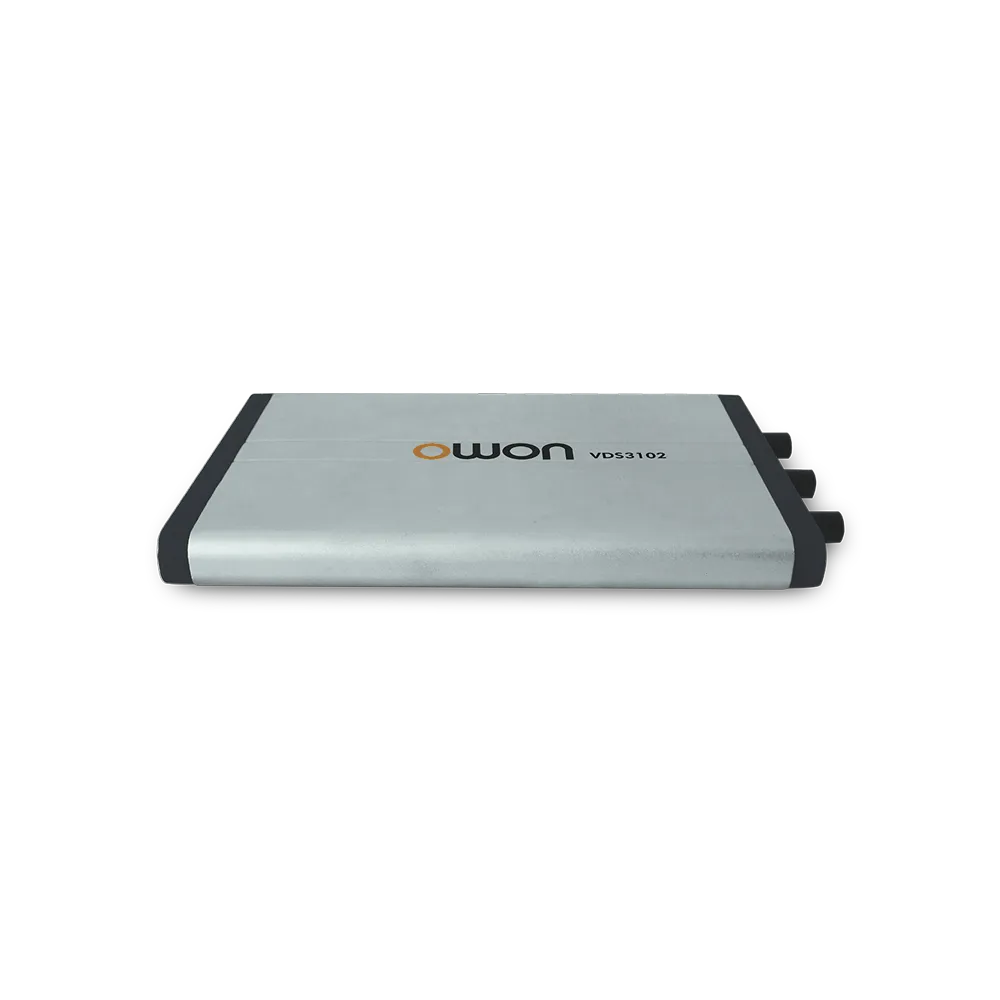

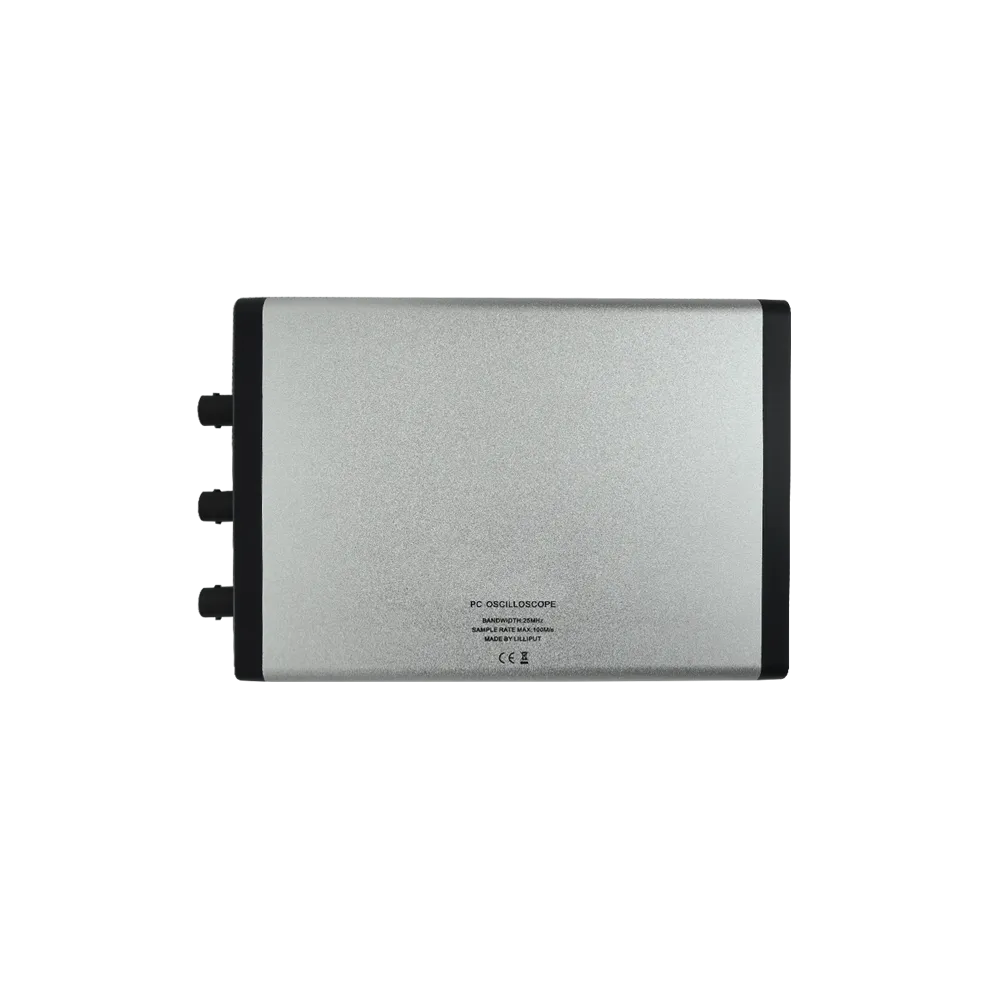

1. 超薄型ボディデザイン、持ち運びが容易

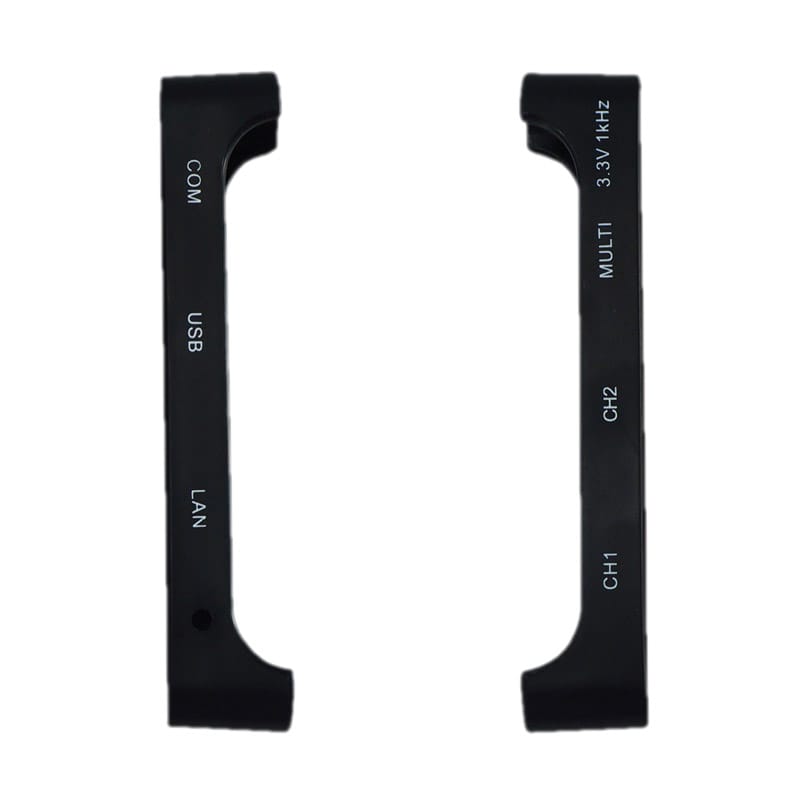

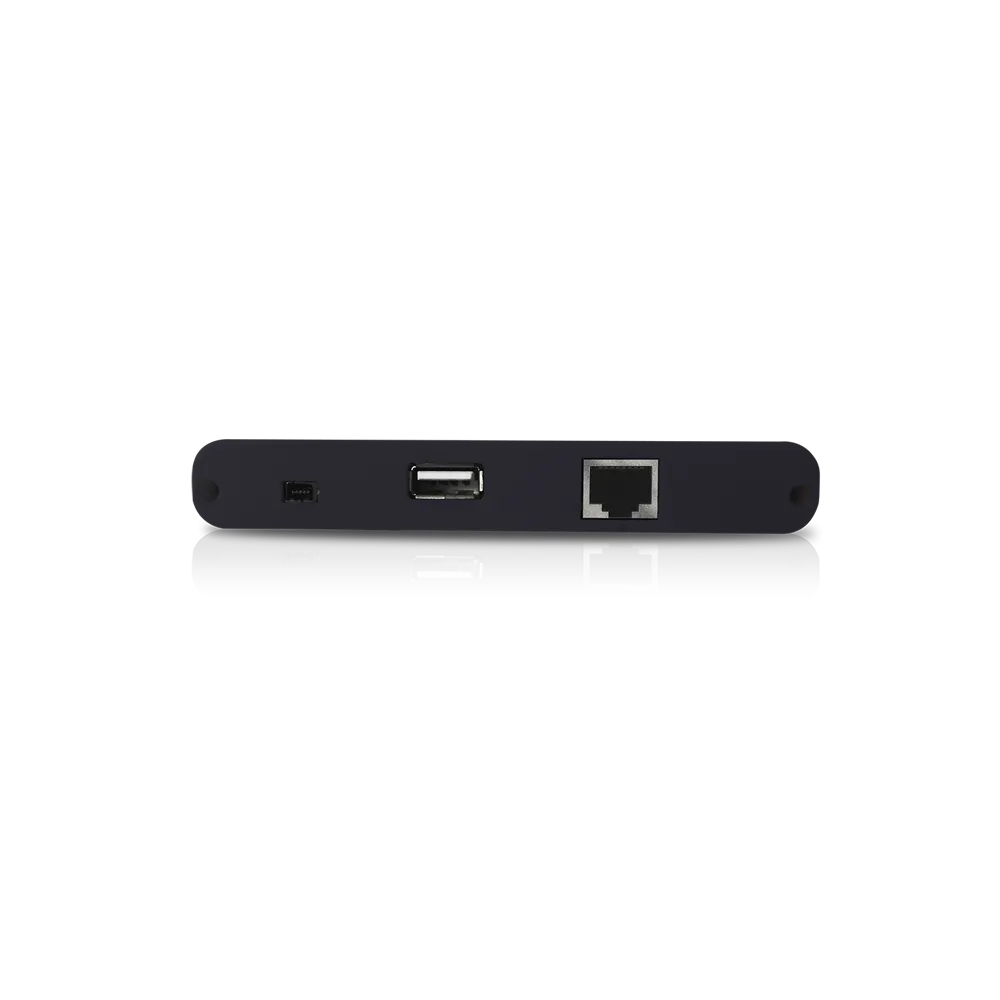

2. USBポート：USBバスを介した電力供給、PCとの通信
3. LANポート（オプション）：リモコン
4. チャンネル1の信号入力
5. チャンネル2の信号入力
6. EXTトリガ入力、トリガ出力、Pass / Fail出力
7. プローブ補正：測定信号（3.3V / 1 kHz）出力
注：LAN経由でPCと通信する場合、オシロスコープはアダプタで給電する必要があります。

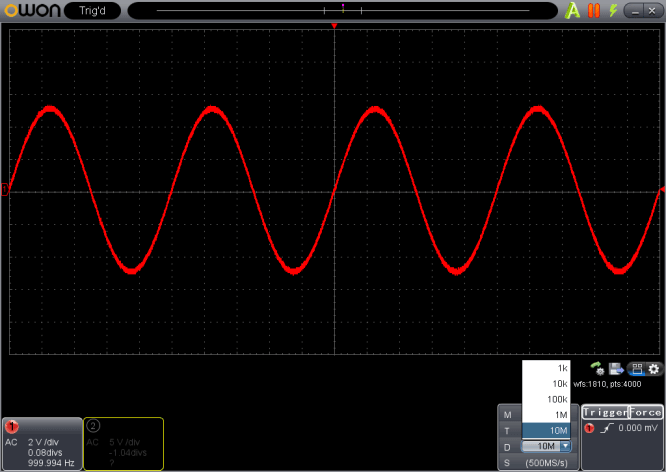

2. レコード長 5k

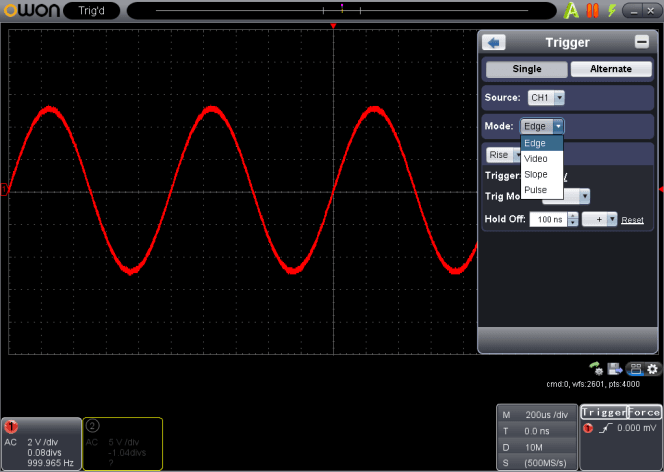

3. トリガ・タイプ
エッジ、ビデオ、スロープ、パルス

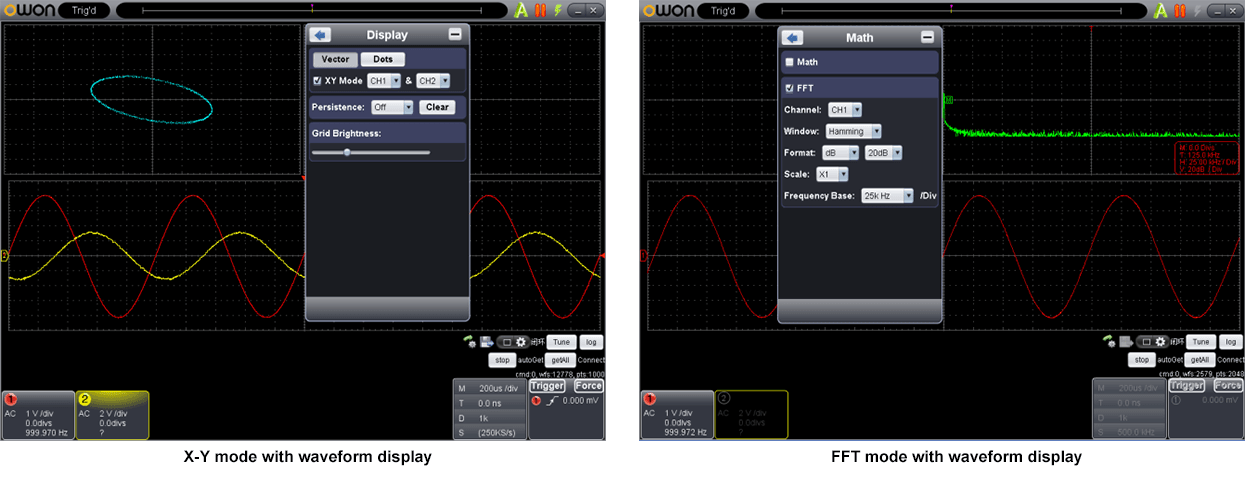

4.X-Yモード、波形が同じ画面に表示されたFFTモード
仕様
| モデル | VDS1022I | VDS1022 | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 周波数帯域 | 25 MHz | |||||||||||||
| チャンネル数 | 2 | |||||||||||||
| サンプルレート | 100 MSa/s | |||||||||||||
| 水平軸スケール | 5ns/div～100s/div, ステップ 1～2～5 | |||||||||||||
| レコード長 | 5k | |||||||||||||
| 最大入力電圧 | 400V (PK - PK) (DC+AC, PK - PK) | 40V (PK - PK) (DC+AC, PK - PK) | ||||||||||||
| 垂直軸分解能 | 8ビット | |||||||||||||
| 垂直軸スケール | 5mV/div～5V/div | |||||||||||||
| トリガ・タイプ | エッジ, パルス, ビデオ, スロープ | |||||||||||||
| トリガ・モード | オート, ノーマル, シングル | |||||||||||||
| アクイジション・モード | サンプル, ピーク検出, アベレージ | |||||||||||||
| 波形演算 | ＋、－、×、÷、反転、FFT | |||||||||||||
| インターフェース | USB 2.0 (絶縁) | USB 2.0 | ||||||||||||
| マルチ・ファンクション・ インターフェース | 機能 | トリガ出力, トリガ入力, パス/フェイル | ||||||||||||
| レベル | TTL | |||||||||||||
| 電源 | 5.0V/1A | |||||||||||||
| 消費電力 | ≤2.5W | |||||||||||||
| 寸法（W × H × D） | 170 × 120 × 18 mm | |||||||||||||
| 重量 | 約0.26 kg | |||||||||||||
アクセサリー
付属品は実際の出荷内容に準じます。
CD Rom
クイックガイド
プローブ
プローブ調整ツール
シリコンケース

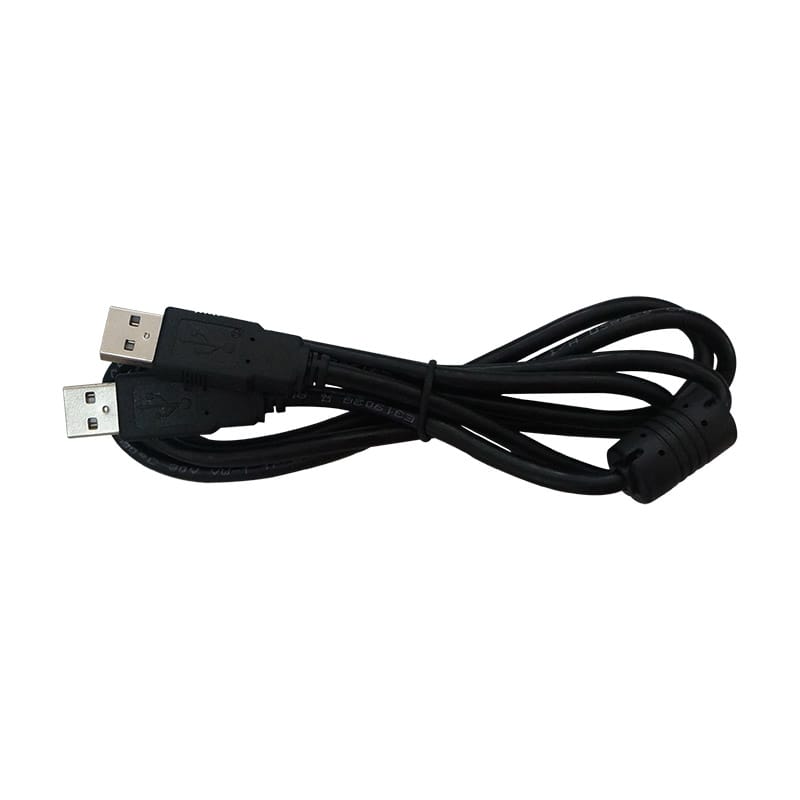

USB（VDS1022 用）
