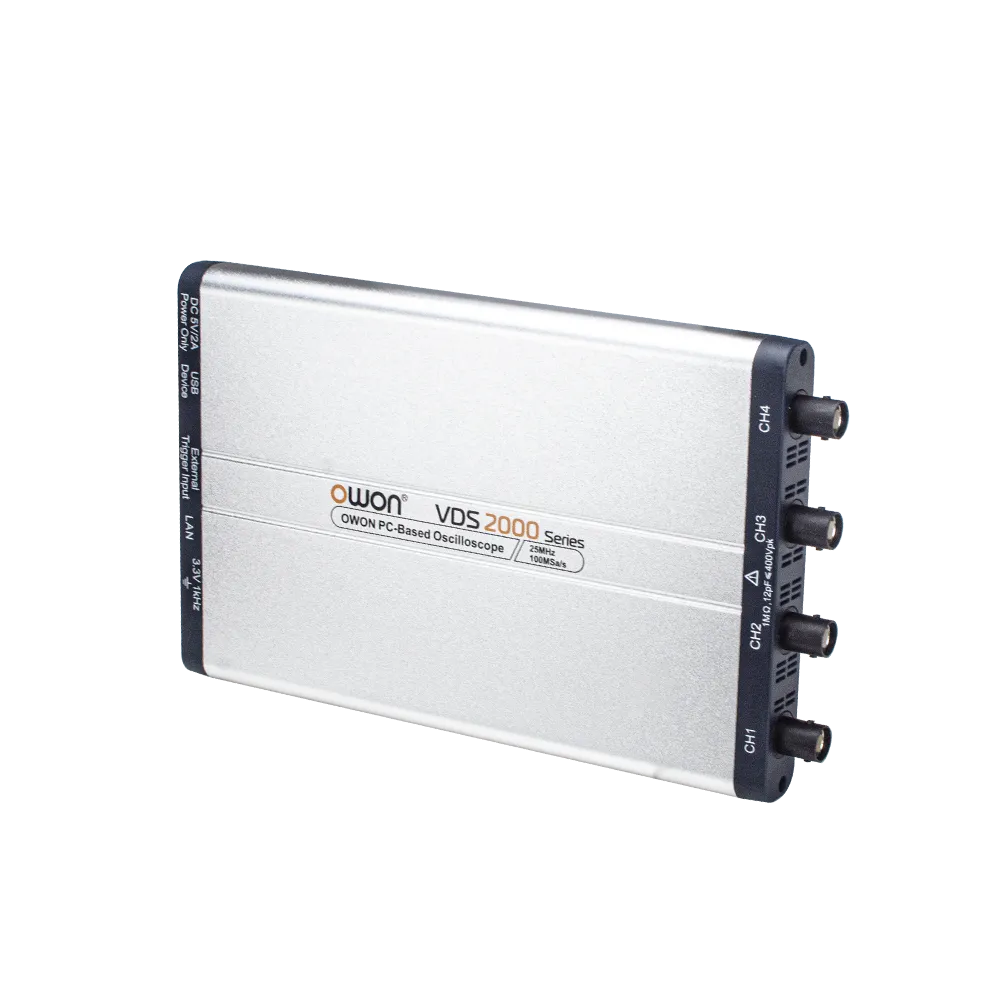

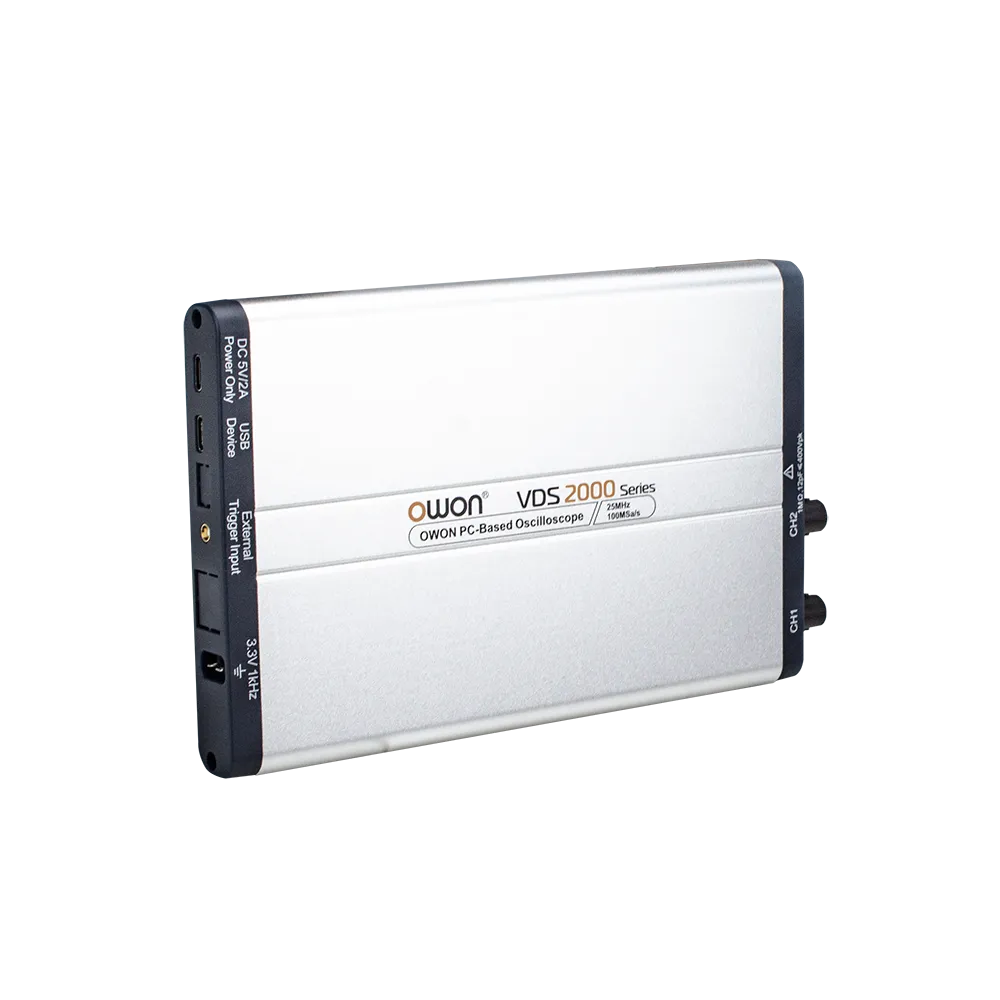

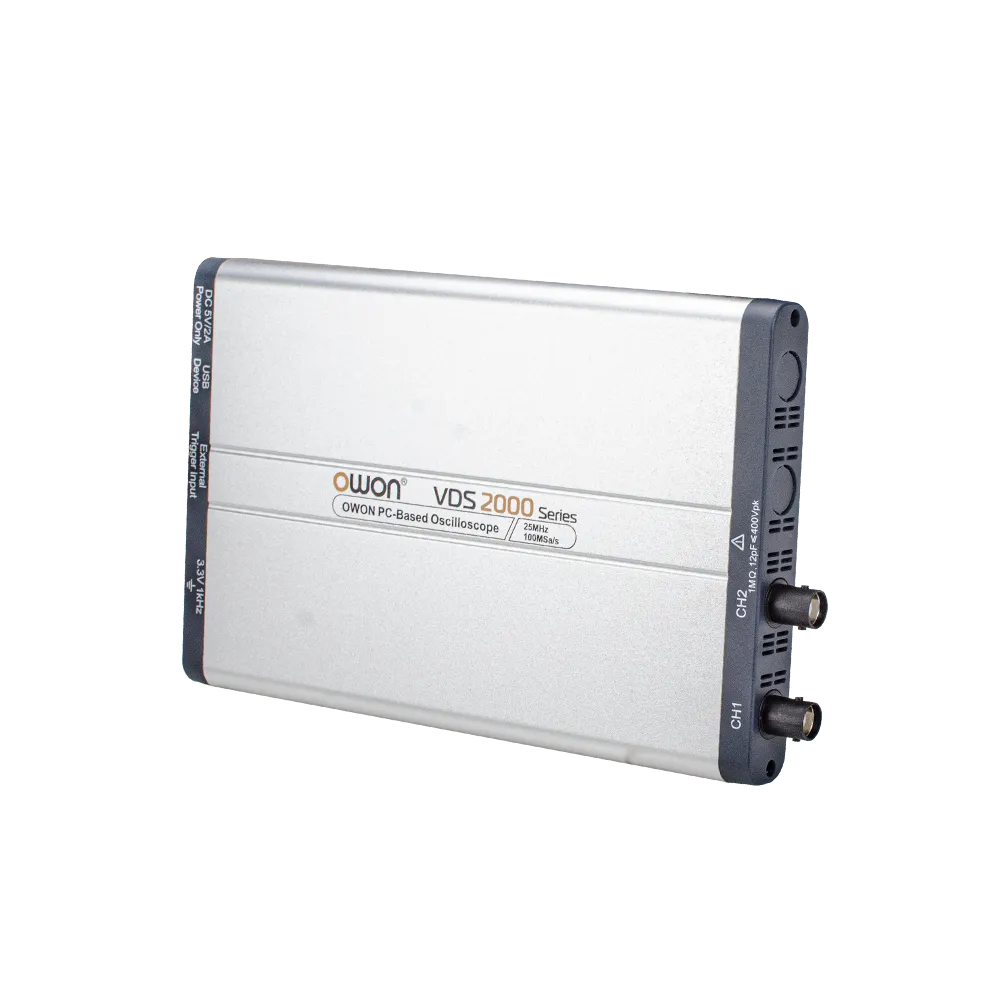

VDS2000シリーズ PCベース・オシロスコープ

VDS2000シリーズ PCベース・オシロスコープ
  • アルミ合金製筐体:優れた耐食性を備え、機器の長寿命化を実現するとともに、酸化や筐体の損傷に起因するダウンタイムやメンテナンスコストを低減します。
  • クロスプラットフォームSDK対応:Android、macOS、Windows、Linuxの各プラットフォームに対応し、多様なアプリケーション要件に応じた高度なカスタマイズが可能です。
  • 超薄型設計:厚さわずか18mmの省スペース設計で、持ち運びが容易なほか、小型のテストベンチや組み込みシステムへの設置にも適しています。
  • 絶縁USBインターフェース:電源やグランドループによる干渉から、PCや被測定機器を保護します(VDS-Iモデル)。
  • 低消費電力:わずか5Wで動作し発熱も最小限に抑えられているため、他のシステムコンポーネントの温度や性能に影響を与えることなく、長時間の運用が可能です。

特長

  • アルミ合金製筐体:優れた耐食性を備え、機器の長寿命化を実現するとともに、酸化や筐体の損傷に起因するダウンタイムやメンテナンスコストを低減します。
  • クロスプラットフォームSDK対応:Android、macOS、Windows、Linuxの各プラットフォームに対応し、多様なアプリケーション要件に応じた高度なカスタマイズが可能です。
  • 超薄型設計:厚さわずか18mmの省スペース設計で、持ち運びが容易なほか、小型のテストベンチや組み込みシステムへの設置にも適しています。
  • 絶縁USBインターフェース:電源やグランドループによる干渉から、PCや被測定機器を保護します(VDS-Iモデル)。
  • 低消費電力:わずか5Wで動作し発熱も最小限に抑えられているため、他のシステムコンポーネントの温度や性能に影響を与えることなく、長時間の運用が可能です。

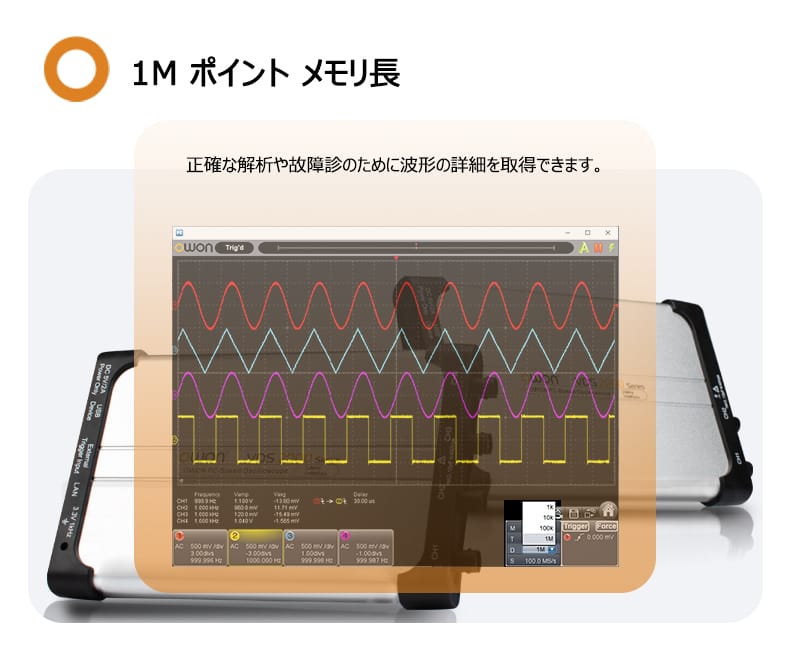

  • 各チャンネルに1Mポイントのメモリを搭載:波形の詳細をより多く捕捉・保存できるため、エンジニアによる高精度な解析や障害診断を支援します。

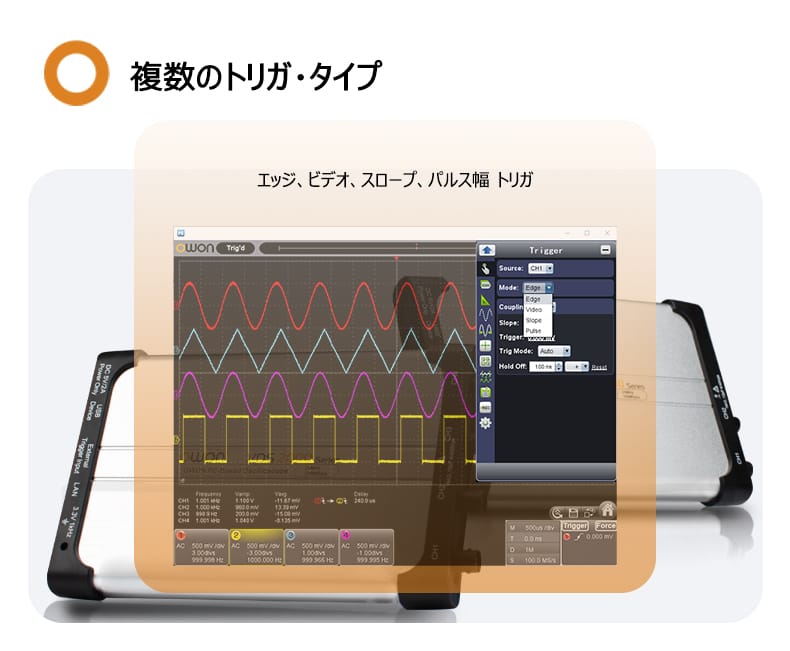

  • 多彩なトリガ・モード:エッジ、ビデオ、スロープ、パルス幅トリガに対応しています。

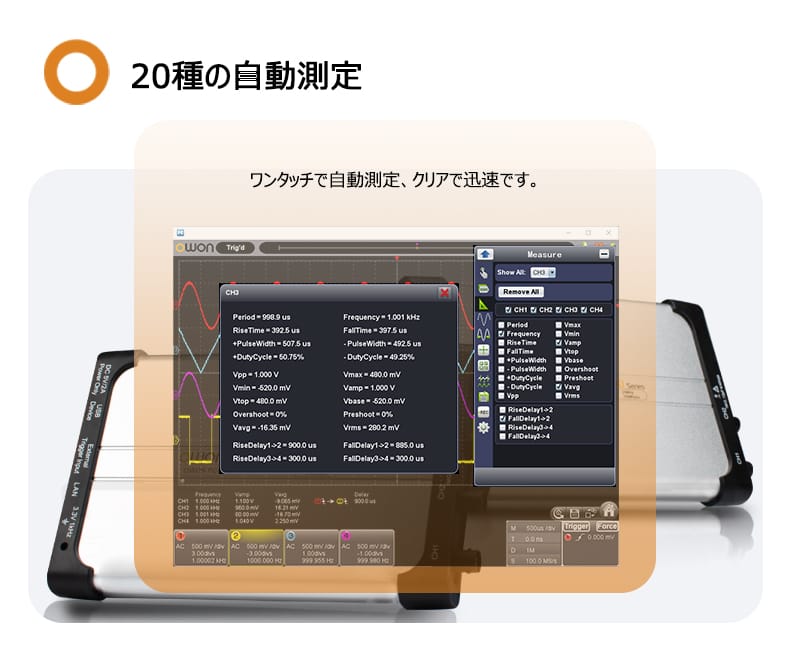

  • 20種類の自動測定機能をビルトイン。

ラインナップ

モデル製品名税込価格(円)在庫状況
VDS2252VDS2000シリーズ PCベース・オシロスコープ 25MHz、2ch、8bit¥44,000-
VDS2252IVDS2000シリーズ PCベース・オシロスコープ 25MHz、2ch、8bit、アイソレーション¥51,700-
VDS2254VDS2000シリーズ PCベース・オシロスコープ 25MHz、4ch、8bit¥51,700-
VDS2254IVDS2000シリーズ PCベース・オシロスコープ 25MHz、4ch、8bit、アイソレーション¥59,400-

製品詳細

仕様

モデルVDS2252VDS2252IVDS2254VDS2254I
チャンネル数24
寸法190 x 18 x 120 mm (W x H x D)
重量≈ 0.38 kg
入力インピーダンス1MΩ ±2%(12pF ±5pF 並列)
自動測定Vpp、Vmax、Vmin、Vtop、Vbase、Vamp、Vavg、Vrms、オーバーシュート、プリシュート、周波数、周期、立ち上がり時間、立ち下がり時間、遅延 A→B、遅延 A→B、+パルス幅、-パルス幅、+デューティ、-デューティ
垂直軸スケール2mV/div~10V/div、1-2-5ステップ
レコード長1M
最大入力電圧40V(DC + ACピーク)400V(DC + AC ピーク)40V(DC + ACピーク)400V(DC + AC ピーク)
垂直軸分解能8ビット
トリガ・モードオート、ノーマル、シングル
入力カップリングDC、AC、GND

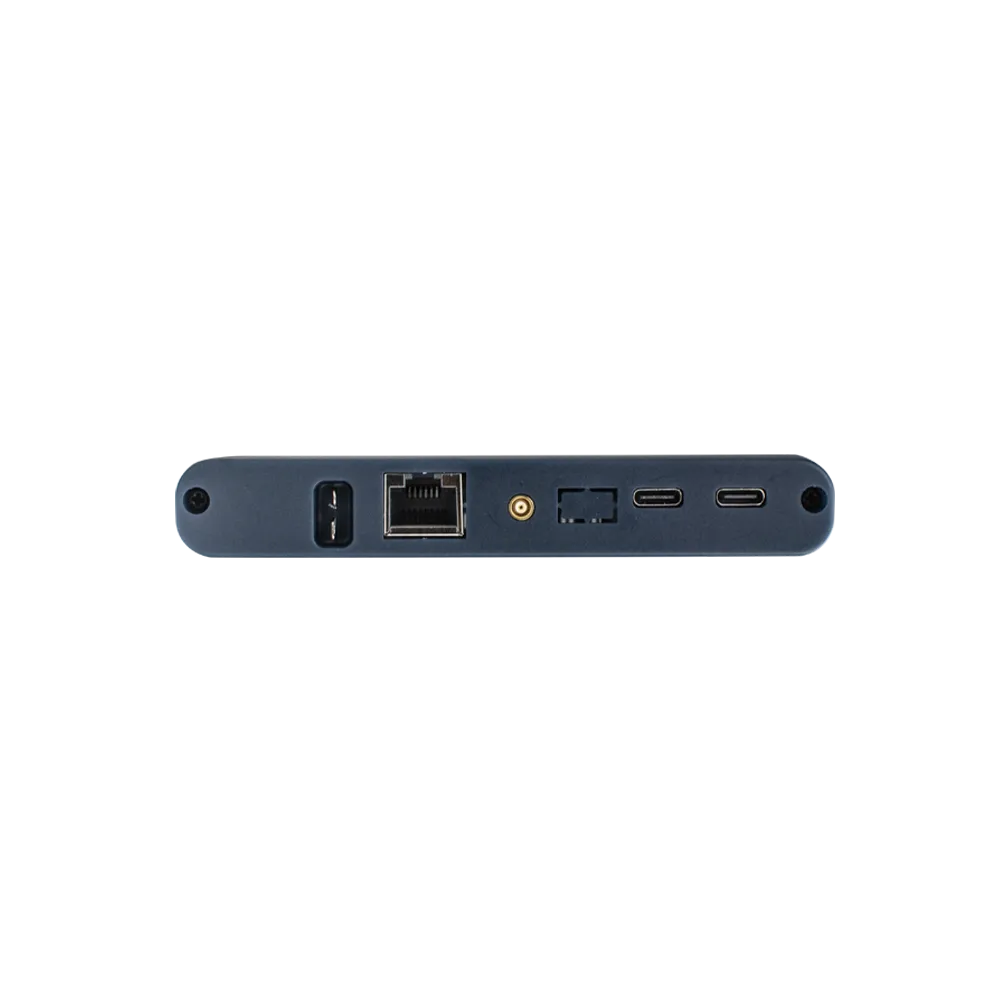

通信インターフェースUSBデバイス(Type-C)USBデバイス(Type-C)、LANUSBデバイス(Type-C)USBデバイス(Type-C)、LAN
消費電力≤ 5 W≤ 6 W≤ 8 W
DCゲイン確度±3%
立上り時間≤14 ns
周波数帯域25MHz
水平軸スケール (s/div)5ns/div~1000s/div、1-2-5ステップ
サンプルレート100 MSa/s
電源USB Type-C(DC 5V)
取り込みモードサンプル、ピーク検出、アベレージ
トリガ・タイプエッジ、ビデオ、スロープ、パルス幅
ライン/フィールド周波数(ビデオ・トリガ)対応方式:NTSC、PAL、SECAM
絶縁絶縁なし通信インターフェース絶縁、
電源インターフェース絶縁
絶縁なし通信インターフェース絶縁、
電源インターフェース絶縁
アナログ出力特性
チャンネル間アイソレーション
50Hz100 : 1
10MHz40 : 1
オフセット± 2V (2 mV/div – 200 mV/div)
± 40V (500 mV/div – 10 V /div)
± 2V (2 mV/div – 200 mV/div)
± 100V (500 mV/div – 10 V /div)
± 2V (2 mV/div – 200 mV/div)
± 40V (500 mV/div – 10 V /div)
± 2V (2 mV/div – 200 mV/div)
± 100V (500 mV/div – 10 V /div)

アクセサリー

付属品

写真

クイックガイド

USBケーブル

プローブ

付属品は実際の出荷内容に準じます。
