OWON PCオシロスコープでホール式カムシャフト位置センサーを測定
自動車の普及が進むにつれ、自動車整備などのアフターサービス業界の重要性も増しています。自動車整備において、オシロスコープは整備士にとって強力なツールの一つです。ここでは、OWON のオシロスコープで自動車の電子センサーを測定する方法を簡単に紹介します。
ホール式カムシャフト位置センサーの測定

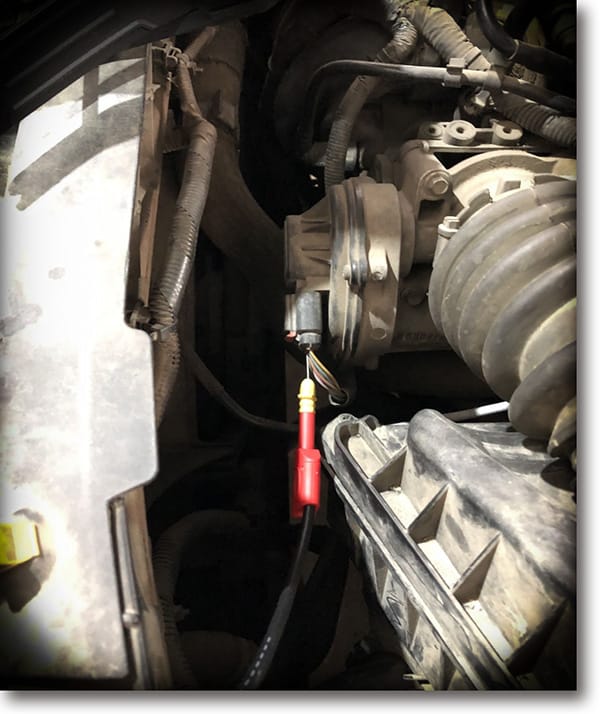

BNC 端子を OWON VDS2064 デジタル・オシロスコープの BNC 入力に接続し、専用のプローブ先端を測定点に接続します。下図のように、赤い部分をホール式カムシャフト・センサーに差し込みます。

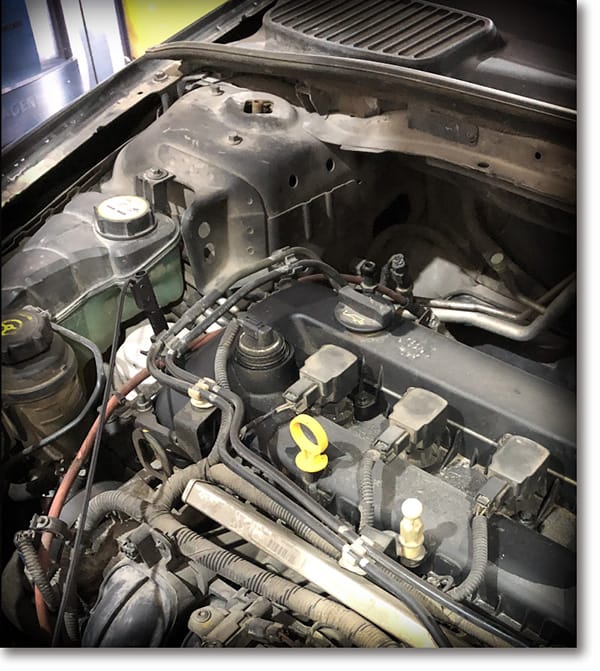

下図のように、黒いクリップは車体の金属部に接続してアースを取ります。
ホール・センサーで最も重要なのは周波数の確認です。デジタル・オシロスコープで、回転数を変えながらカムシャフト・センサーの波形を測定します。
クランクシャフト・センサーとカムシャフト・センサーの間には一定の位相関係があります。両者の波形には「基準歯（欠け歯）」があり、その歯数の差は一定です。歯数の差が1歯でも多かったり少なかったりすると、エンジンは正常に始動しません。

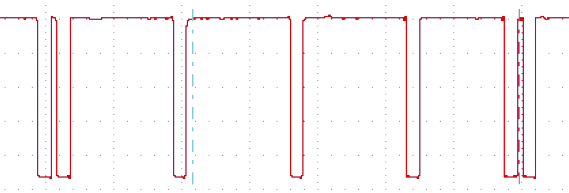

(25ms/div, 1V/div)

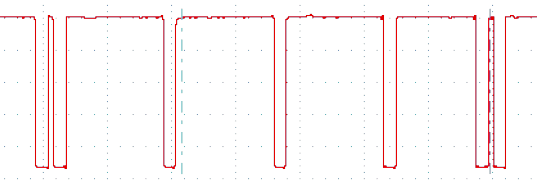

(10ms/div, 1V/div)

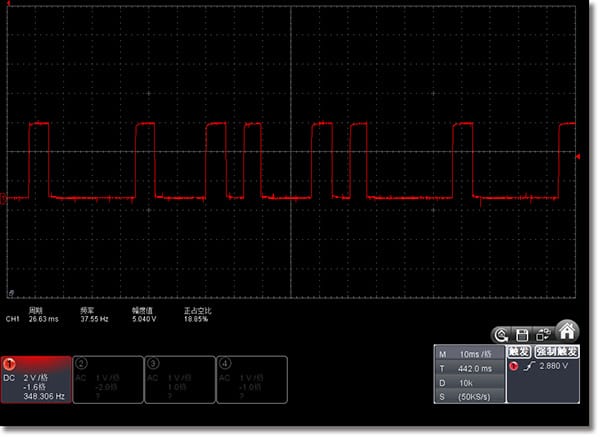

OWON VDS シリーズ PC オシロスコープで測定した波形：
自動車整備の現場では、PC オシロスコープが好んで使われています。非常に小型で持ち運びや取り扱いが簡単だからです。しかし市販の PC オシロスコープの多くは、ベンチトップ型に比べて機能が多少なりとも省かれており、通常の測定作業に支障をきたすこともあります。携帯性と性能を両立させたいときは、OWON Lilliput の VDS シリーズ PC オシロスコープをご検討ください。
- 周波数帯域 最大100 MHz、最高リアルタイム・サンプルレート 1 GSa/s
- レコード長 10M
- 使いやすい UI：FFT または X-Y と波形の2画面を
同一画面に表示
- 多彩なトリガ：エッジ、ビデオ、スロープ、パルス幅、交互
- USB 絶縁で信号への干渉を抑え、PC も保護
- USB バスパワー駆動、LAN によるリモート制御（オプション）
- 超薄型ボディで持ち運びも簡単
