特長
- 本キャリブレーション・キットは、N型コネクタを備えたコンポーネントの測定用途向けです。
- 本キットは、85032F 規格の補正パラメータで使用できます。

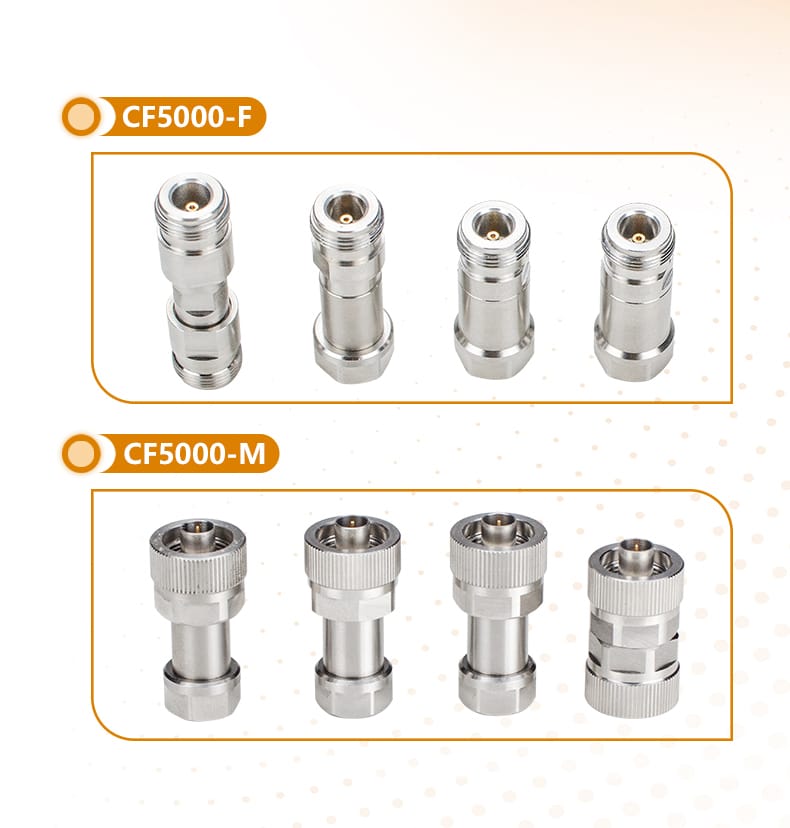

ラインナップ
| モデル | コネクタ・タイプ | 周波数範囲 | 特性インピーダンス | 税込価格（円） |
|---|---|---|---|---|
| CF5506-F | N型（メス） | DC～6 GHz | 50Ω | ¥100,100 |
| CF5506-M | N型（オス） | DC～6 GHz | 50Ω | ¥100,100 |
| CF5509-F | N型（メス） | DC～9 GHz | 50Ω | ¥147,400 |
| CF5509-M | N型（オス） | DC～9 GHz | 50Ω | ¥147,400 |
製品詳細
仕様
主な仕様
|
モデル |
CF5506-F |
CF5509-F |
CF5506-M |
CF5509-M |
|---|---|---|---|---|
|
コネクタ・タイプ |
N型（メス） |
N型（メス） | ||
|
周波数範囲 |
DC～6 GHz |
DC～9 GHz |
DC～6 GHz |
DC～9 GHz |
|
特性インピーダンス |
50Ω | |||
|
平均パワー |
≤0.5W | |||
|
勘合回数 |
500回以上 | |||
|
締め付けトルク |
0.9Nm | |||
|
動作温度 |
15℃～35℃ | |||
|
保存温度 |
﹣40℃～75℃ | |||
主な材料
|
内部導体 |
ベリリウム銅、シリコン青銅、金めっき |
|---|---|
|
外部導体 |
ステンレス鋼、金めっき |
|
ボディ |
ステンレス鋼 |
技術仕様
|
モデル |
コンポーネント |
電気仕様 |
寸法（mm） |
|---|---|---|---|
|
CF5506-F N型（メス） |
オープン終端器 |
位相偏差 ≤±2° |
50*18 (L*D) |
|
ショート終端器 | |||
|
ロード終端器 |
VSWR≤1.03 | ||
|
CF5509-F N型（メス） |
オープン終端器 |
位相偏差 ≤±2° |
50*18 (L*D) |
|
ショート終端器 | |||
|
ロード終端器 |
VSWR≤1.04 | ||
|

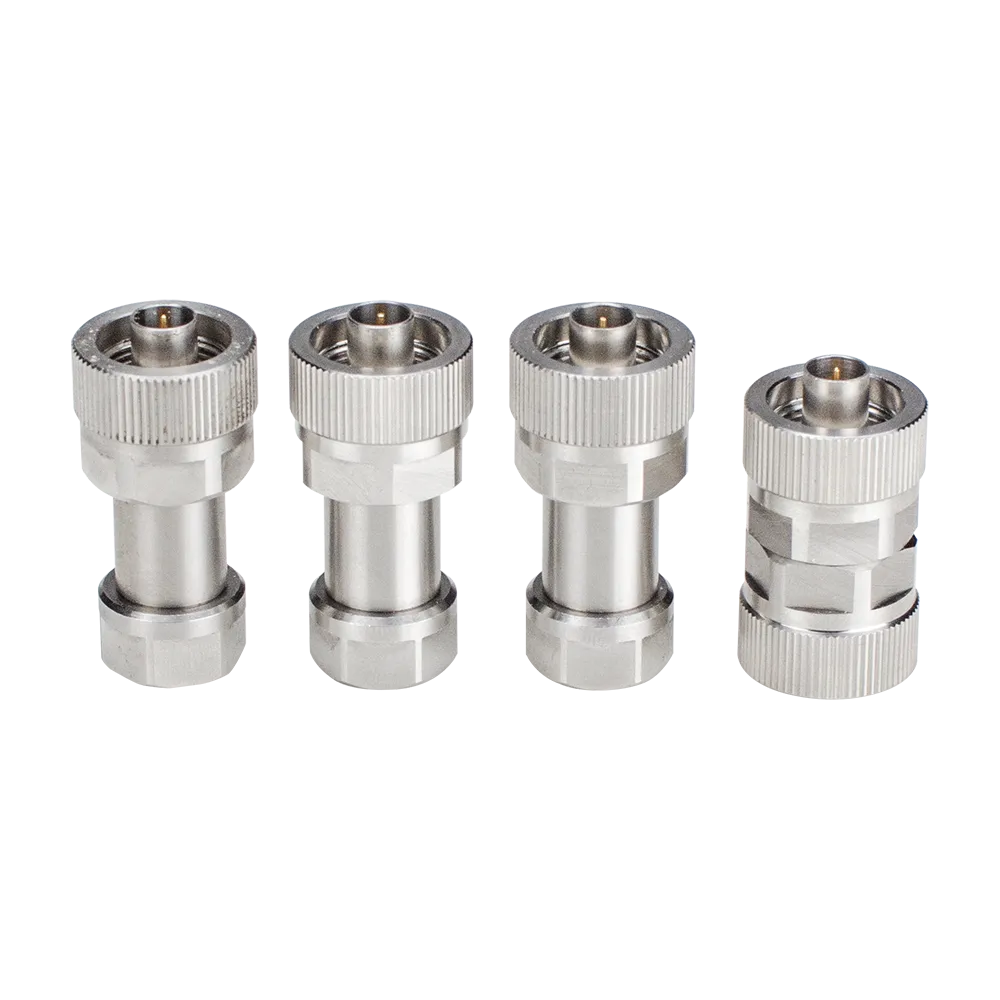

CF5506-M N型（オス） |
オープン終端器 |
位相偏差 ≤±2° |
46*22 (L*D) |
|
ショート終端器 | |||
|
ロード終端器 |
VSWR≤1.03 | ||
|
CF5509-M N型（オス） |
オープン終端器 |
位相偏差 ≤±2° |
46*22 (L*D) |
|
ショート終端器 | |||
|
ロード終端器 |
VSWR≤1.04 |
