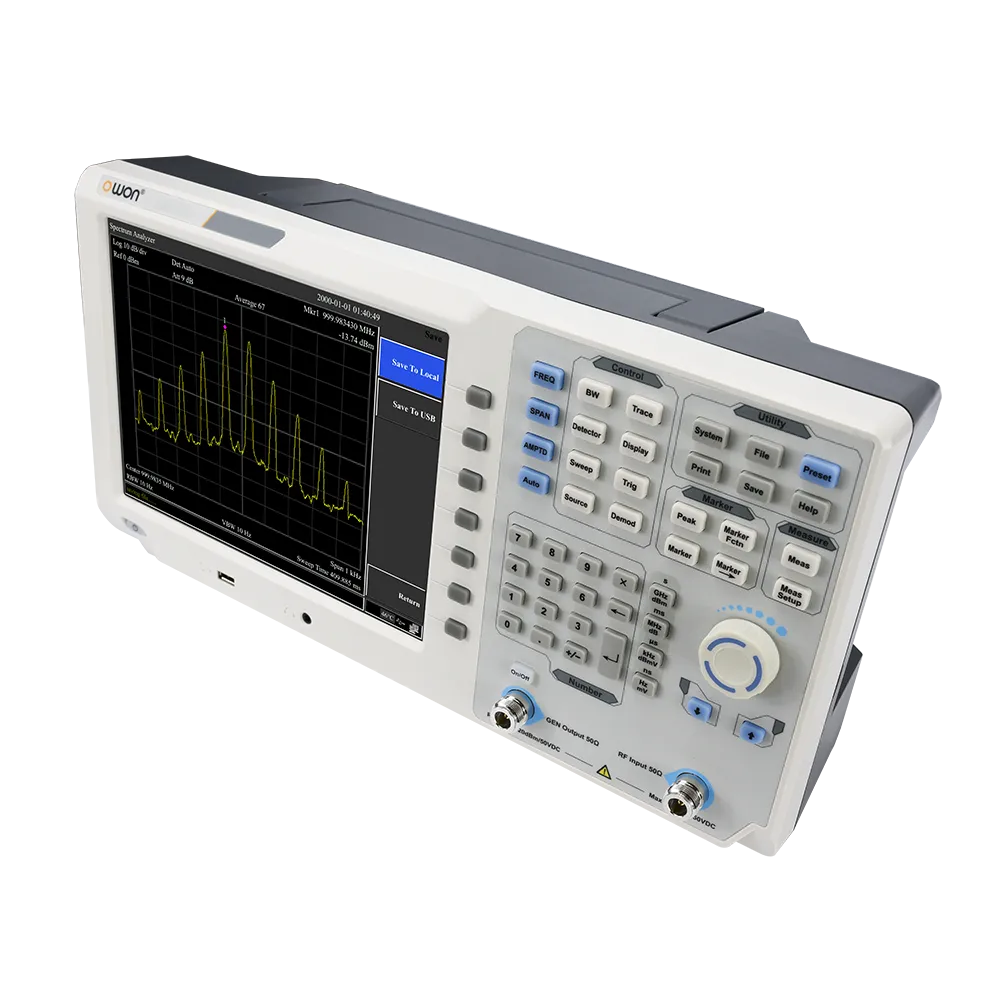

特長
- 周波数範囲： 9 kHz～7.5 GHz
- 表示平均ノイズレベル（DANL）： -160dBm
- 位相ノイズ： -106dBc/Hz @1 GHz,10 kHzオフセット
- 全振幅確度： <0.7dB
- 分解能帯域幅（RBW）： 最小1 Hz
- EMIプリコンプライアンス・テスト・キット

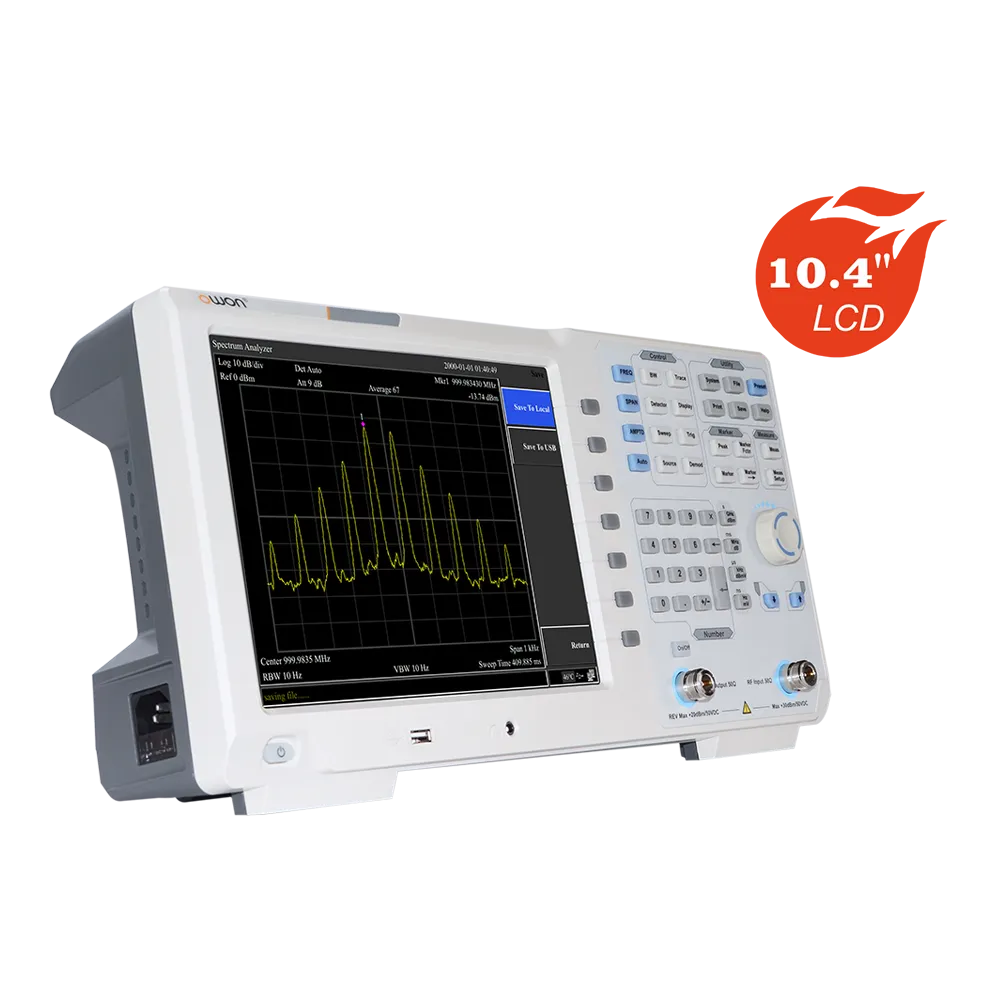

- 10.4インチ・マルチタッチ・スクリーン
ラインナップ
| モデル | 周波数レンジ | RBW | 位相ノイズ（代表値） | トラッキング・ジェネレータ | 税込価格（円） |
|---|---|---|---|---|---|
| XSA1015P-TG | 9 kHz - 1.5 GHz | 10 Hz - 3 MHz | <-82dBc/Hz | ○ | ¥233,200 |
| XSA1032P-TG | 9 kHz - 3.2 GHz | 10 Hz - 3 MHz | <-82dBc/Hz | ○ | ¥363,000 |
| XSA1036P-TG | 9 kHz - 3.6 GHz | 10 Hz - 3 MHz | <-82dBc/Hz | ○ | ¥468,600 |
| XSA1075P-TG | 9 kHz - 7.5 GHz | 10 Hz - 3 MHz | <-98dBc/Hz | ○ | ¥987,800 |
| オプション機能・税込価格（円） | |||||
| ORF5060 | 近接界プローブ(4種、1 MHz~6 GHz) | ¥84,700 | |||
| XSA1000P-EMI | EMIテストPCソフトウェア | ¥167,200 |
製品詳細
1. 10 Hz 最小分解能帯域幅（RBW）
デジタルIF技術は、10 Hzの最小分解能帯域幅を提供し、近接した信号の分離を可能にします。

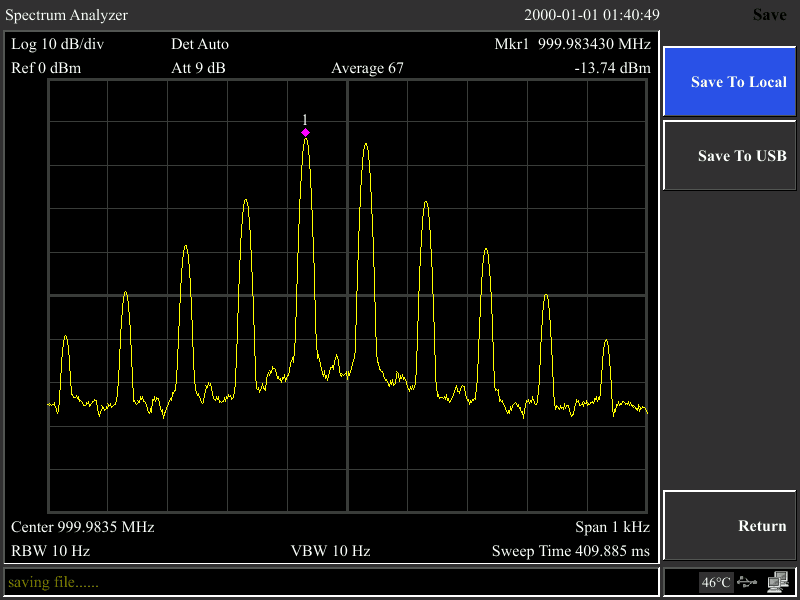

最小分解能帯域幅（RBW）10 Hz
2. 10 Hz RBWのとき、-130dBのDANL
-130dBmまでのDANL（表示平均ノイズレベル）を提供し、より小さい信号を測定することができます。

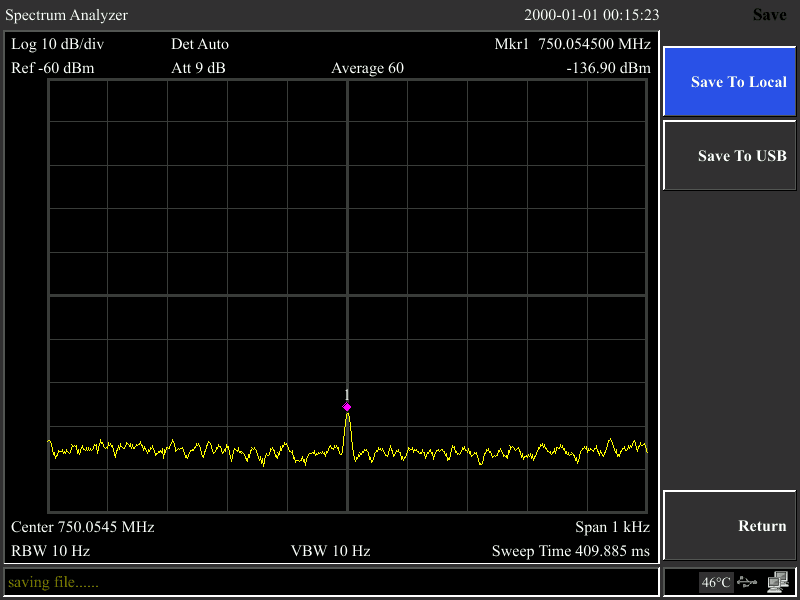

RBW 10 Hz で -130dB の微小信号を測定
3.位相ノイズ：-82dBc/Hz @ 1 GHz, 10 kHzオフセット
優れた位相ノイズ性能 - <-82dBc/Hz により、ユーザーはほとんどのシンセサイザと信号発生器を評価できます。

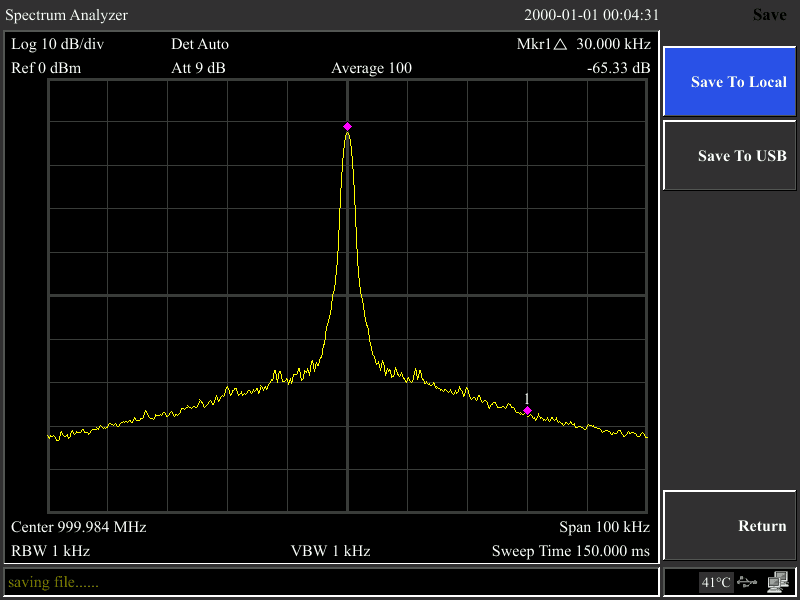

位相ノイズ：<-82dBc/Hz（1 GHz、10 kHz オフセット）
4. EMIフィルタと準先頭値検波器
EMIフィルタと準尖頭値検波器を提供して、コンプライアンス・テスト前のEMI評価に役立ちます。

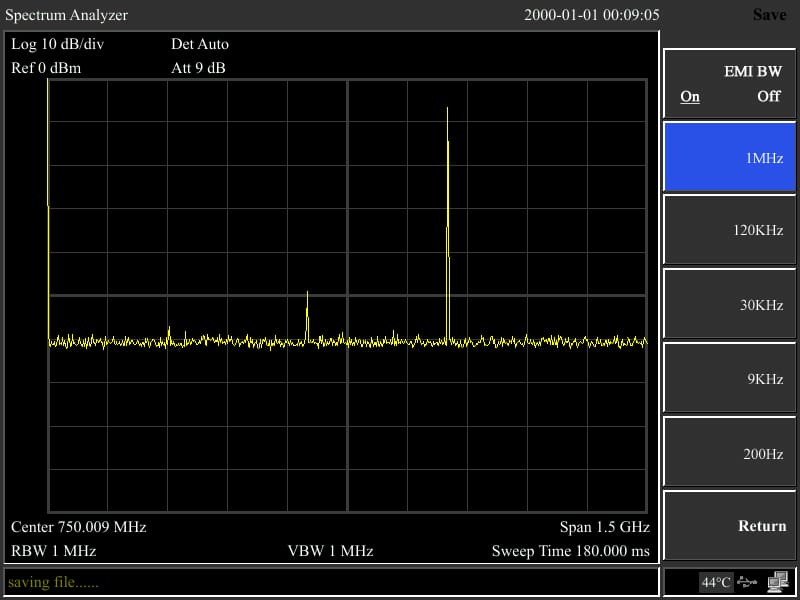

EMI フィルタ・準尖頭値検波器キット
仕様
| 周波数仕様 | ||||
|---|---|---|---|---|
| モデル | XSA1015P(TG) | XSA1032P(TG) | XSA1036P(TG) | XSA1075P(TG) |
| 周波数 | ||||
| レンジ | 9 kHz～1.5 GHz |
9 kHz - 3.2 GHz |
9 kHz - 3.6 GHz |
9 kHz - 7.5 GHz |

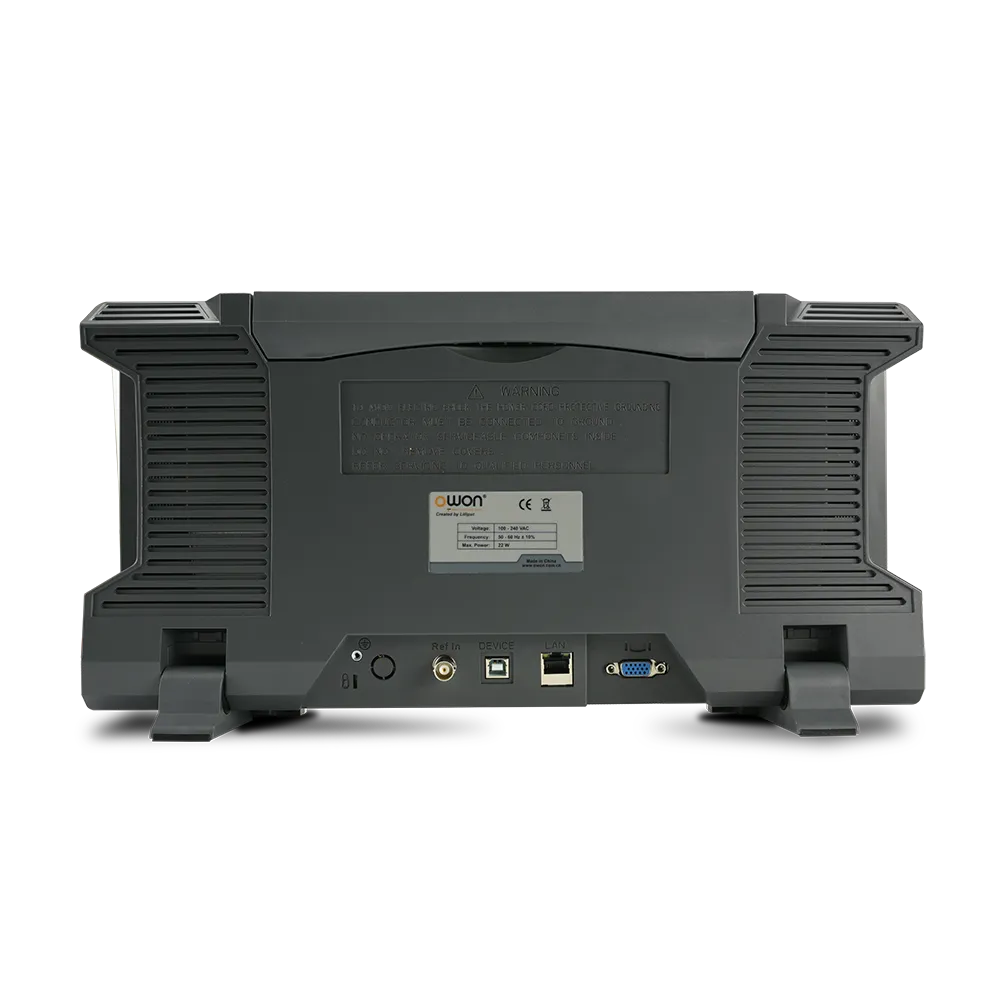

| 分解能 | 1 Hz | |||
| 周波数スパン | ||||
| レンジ | 0 Hz，100 Hz から各モデルの最高周波数 | |||
| 分解能 | ± スパン/（スイープ点数 -1） | |||
| 内部リファレンス | ||||
| リファレンス周波数 |
10 MHz | |||
| 温度安定度 | <0.5ppm （0℃ ～50℃） | |||
| エージング・レート | <1ppm/年 | |||
| 帯域幅 | ||||
| 分解能帯域幅 (-3 dB) | 1 Hz ～ 1 MHz（ 1-3-5-10 シーケンス） | |||
| ビデオ帯域幅 (-3 dB) | 10 Hz ～3 MHz（ 1-3-5-10 シーケンス） | |||
| 振幅仕様 | ||
|---|---|---|
| 最大入力レベル | ||
| 連続パワー：+20dBm（40dBアッテネータ）, 最大ダメージレベル：+30dBm, DC電圧：50V | ||
| 表示平均ノイズレベル（DANL） | ||
| 入力アッテネータ 0 dB，RBW 1 Hzノーマライズ | ||
| プリアンプ オフ | 9 kHz ~ 1 MHz -95dBm（代表値） | |
| 1 MHz ~ 500 MHz -140dBm（代表値） | ||
| 500 MHz ~ 3.6 GHz -138dBm（代表値） | ||
| 3.6 GHz ~ 6 GHz -134dBm（代表値） | ||
| 6 GHz ~ 7.5 GHz -129dBm（代表値） | ||
| プリアンプ オン | 9 kHz ~ 1 MHz -135dBm（代表値） | |
| 1 MHz ~ 500 MHz -160dBm（代表値） | ||
| 500 MHz ~ 3.6 GHz -158dBm（代表値） | ||
| 3.6 GHz ~ 6 GHz -154dBm（代表値） | ||
| 6 GHz ~ 7.5 GHz -149dBm（代表値） | ||
| 位相ノイズ | ||
| 20 ℃ ~30 ℃，fc=1 GHz | ||
| 位相ノイズ @1 GHz, 10 kHzオフセット | <-106 dBc/Hz（代表値） | |
| レベル表示レンジ | ||
| ログ・スケール軸 | 0.01dB ~ 1000dB | |
| リニア・スケール軸 | 0 ～ 基準レベル | |
| レベル単位 | dBm、dBuW、dBuA、dBmV、dBuV、W、V | |
| スイープ・ポイント | 801 | |
| トレース数 | 8 | |
| 検波器 | 正ピーク、負ピーク、サンプル、ノーマル, RMS, 電圧平均, 準先頭値 | |
| トレース機能 | クリア・ライト, MAXホールド, MINホールド, ビュー, ブランク, アベレージ | |
| 確度 | ||
| 入力アッテネータ・スイッチ不確かさ | fc=50 MHz、10dB 基準、20℃～30℃ <0.5 dB | |
| 絶対振幅不確かさ | fc=50 MHz, ピーク検波器，プリアンプオフ，10 dBアッテネータ, 入力信号= -10dBm, 20℃ ~30℃ <0.4 dB | |
| レベル測定不確かさ | S/N > 20 dB, RBW=VBW=1 kHz, プリアンプオフ, 10 dBアッテネータ, 入力レベル -50 dBm ～ 0 dBm, fc > 10 MHz, 20℃ to 30℃ | |
| <0.7 dB | ||
| VSWR | アッテネータ ≧10dB，300 kHz~7.5 GHz | |
| <1.8（公称値） | ||
| トラッキング・ジェネレータ（TGモデル） | ||
| 出力周波数レンジ | 100 kHz~各モデルの最高周波数 | |
| 出力電力レベルレンジ | -40 dBm~0 dBm | |
| 出力電力レベル分解能 | 1dB | |
| 出力平坦度 | ±3 dB（公称値） | |
| 入力と出力 | ||
| 前面パネル RF入力コネクタ | 50 Ω，N-type メス | |
| 前面パネル トラッキング・ジェネレータ出力コネクタ | 50 Ω，N-type メス | |
| 10 MHz リファレンス入出力 | 50 Ω，BNC メス | |
| インターフェース | USB ホスト, USB デバイス, LAN, HDMI, イヤホン・ポート | |
| 一般技術仕様 | ||
| ディスプレイ | TFT LCD，10.4 インチ | |
| 重量 | 約5.0 kg | |
| 寸法（W × H × D） | 421 × 221 × 115 mm | |
アクセサリー
付属品は実際の出荷内容に準じます。
電源コード
CD Rom
クイックガイド
N-Nケーブル（オプション）
N-SMAケーブル（オプション）
SMA-SMAケーブル（オプション）
SMAアダプター（オプション）
近傍界プローブ（オプション）
N-SMAアダプター（オプション）
