XSA800

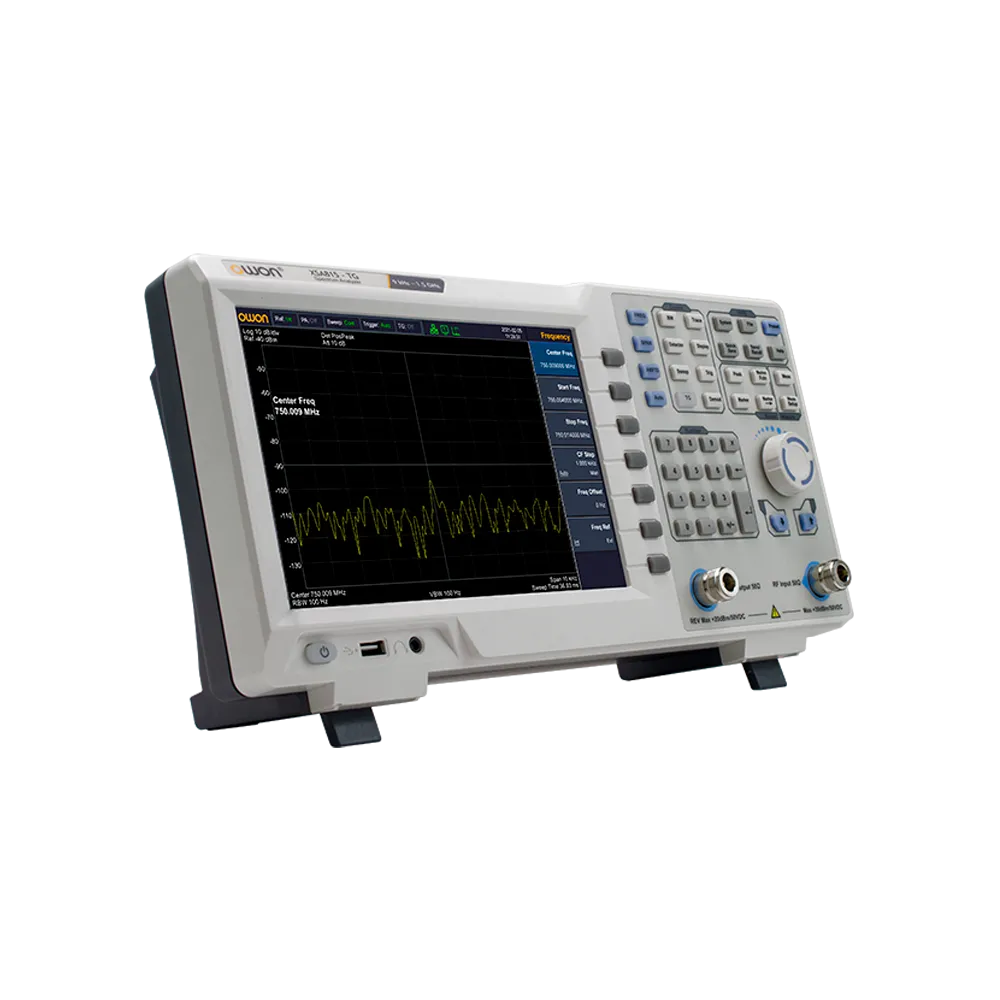

XSA800シリーズ スペクトラム・アナライザ

XSA800シリーズ スペクトラム・アナライザ
  • 周波数範囲： 9 kHz 〜 1.5 GHz
  • 表示平均ノイズレベル（DANL）： -160dBm
  • 位相ノイズ： -80dBc/Hz @1 GHz, 10 kHzオフセット
  • レベル測定確度： <0.7 dB

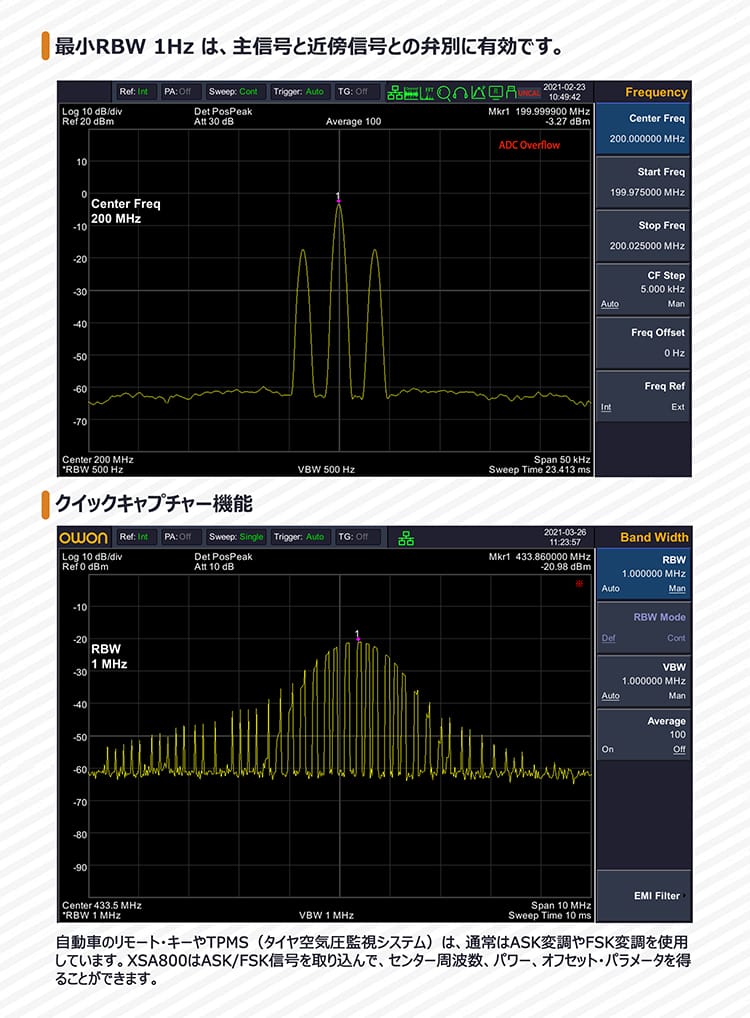

  • 分解能帯域幅（RBW）： 最小1 Hz
T&Mallで購入デモ機貸出

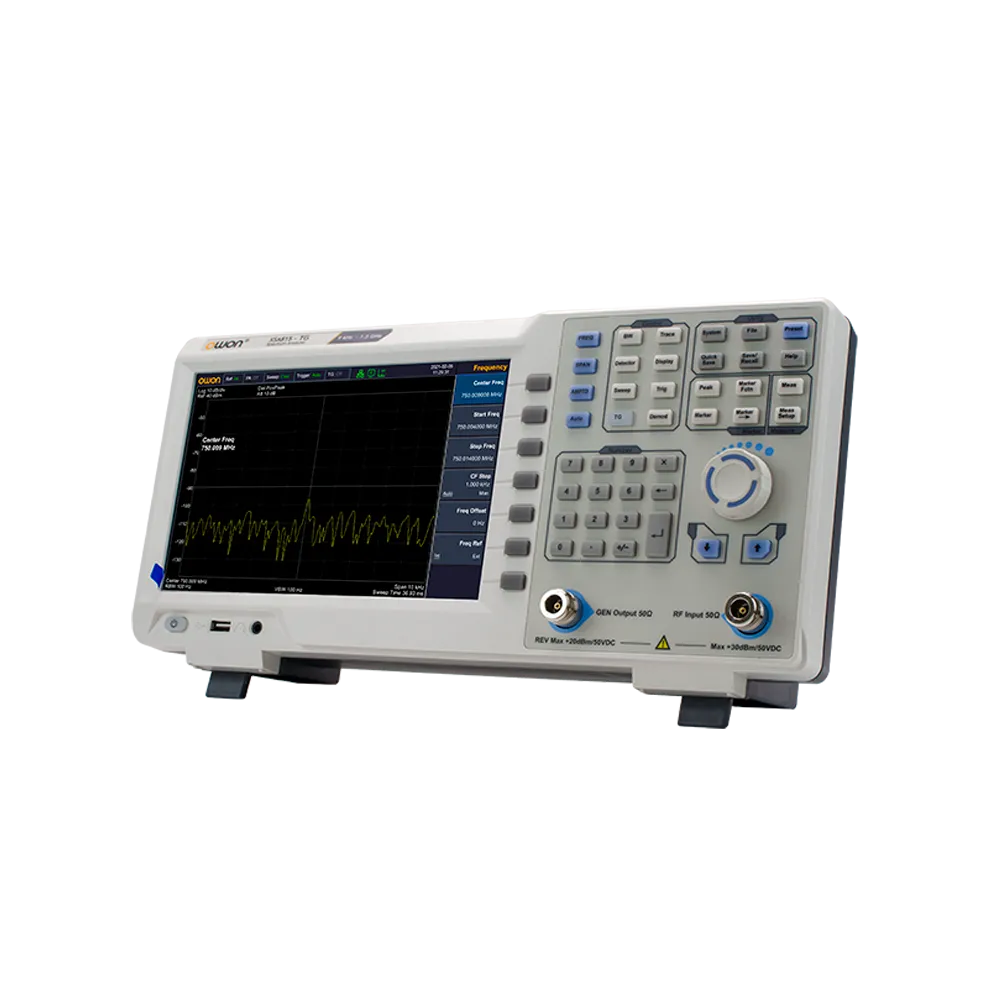

特長

  • 周波数範囲： 9 kHz 〜 1.5 GHz
  • 表示平均ノイズレベル（DANL）： -160dBm
  • 位相ノイズ： -80dBc/Hz @1 GHz, 10 kHzオフセット
  • レベル測定確度： <0.7 dB
  • 分解能帯域幅（RBW）： 最小1 Hz

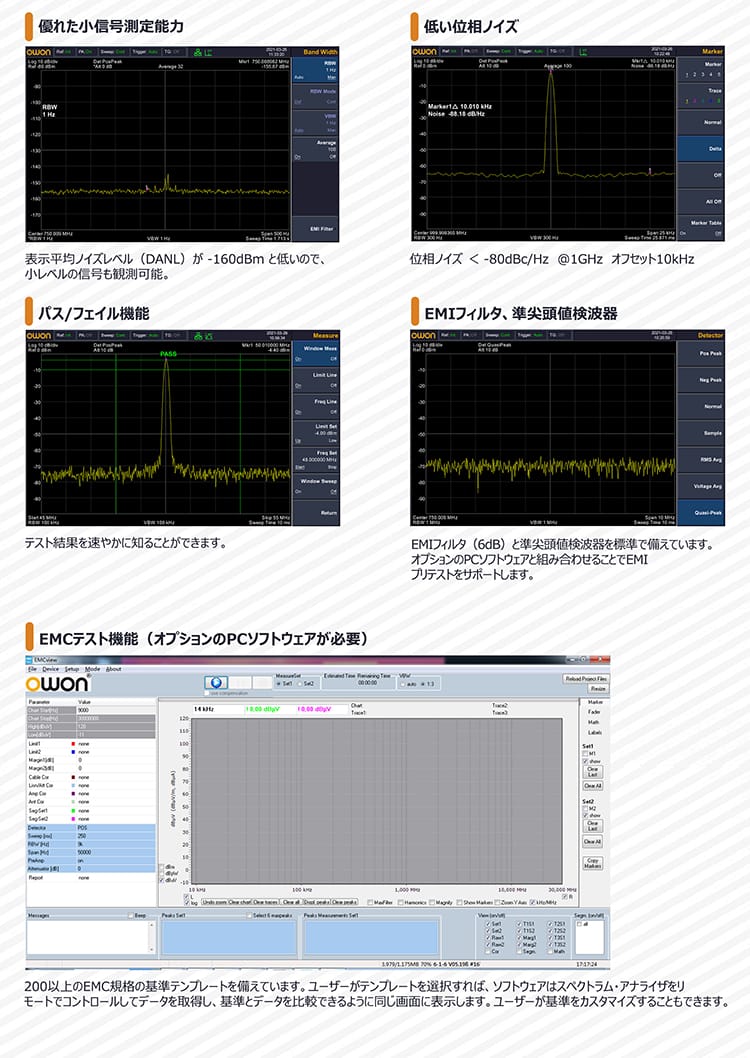

  • EMIフィルタ、準先頭値検波器
  • トラッキング・ジェネレータ（ハードウェアは標準装備、ユーザーサイドでオプション・インストールして使用可能）

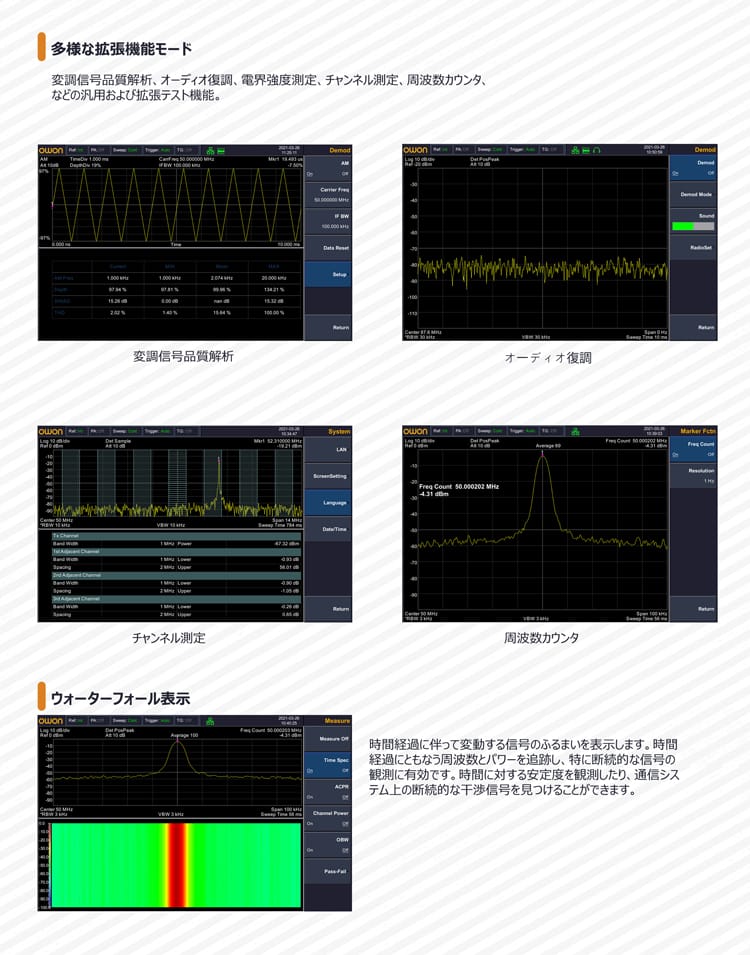

  • ウォーターフォール図、変調信号品質解析、オーディオ復調など多様な機能
  • パス/フェイル・テスト機能
  • 全デジタルIF技術
  • インターフェース： USBホスト、USBデバイス、LAN、イヤホンインターフェース、HDMI
  • 9インチLCD、解像度1280×800

ラインナップ

モデル周波数レンジRBW位相ノイズ（代表値）トラッキング・ジェネレータ税込価格（円）
XSA8059 kHz - 500 MHz1 Hz - 1 MHz<-80dBc/Hz-¥167,200
XSA805-TG9 kHz - 500 MHz1 Hz - 1 MHz<-80dBc/Hz○¥179,300
XSA8109 kHz - 1 GHz1 Hz - 1 MHz<-80dBc/Hz-¥177,100
XSA810-TG9 kHz - 1 GHz1 Hz - 1 MHz<-80dBc/Hz○¥190,300
XSA8159 kHz - 1.5 GHz1 Hz - 1 MHz<-80dBc/Hz-¥180,400
XSA815-TG9 kHz - 1.5 GHz1 Hz - 1 MHz<-80dBc/Hz○¥193,600
オプション機能・税込価格（円）
XSA800-EMIEMIテストPCソフトウェア¥167,200
XSA800-TGトラッキング・ジェネレータ機能¥14,300
ORF5060近接界プローブ(4種、1 MHz~6 GHz)¥84,700

製品詳細




仕様

周波数
周波数範囲 XSA805（TG） 9 kHz ～ 500 MHz
XSA810（TG） 9 kHz ～ 1 GHz
XSA815（TG） 9 kHz ～ 1.5 GHz
周波数分解能 1 Hz
基準周波数の経年変化 < 1 ppm/年
周波数スパン
スパン・レンジ 0 Hz，100 Hz～機器の最大周波数
スパン不確かさ ±スパン／（掃引ポイント-1)
SSB位相雑音(20℃～30℃, fc = 500 MHz)
キャリア・オフセット 10 kHz < -80 dBc/Hz
100 kHz < -100 dBc/Hz
1 MHz < -115 dBc/Hz
帯域幅
分解能帯域幅（-3 dB） 1 Hz〜1 MHz，1-3-5-10の順で表示
分解能帯域幅 (-6 dB) (EMI) 200 Hz, 9 kHz, 120 kHz, 1 MHz
RBW精度 < 5% (代表値)
分解能フィルター形状係数 (60 dB : 3 dB) < 5 代表値
ビデオ
帯域幅(-3 dB)		 10 Hz ～ 1 MHz, 1-3-5-10 シーケンスで表示
振幅およびレベル
レベル測定範囲 DANL ～ +10 dBm, 100 kHz ～ 10 MHz, プリアンプオフ
DANL ～ +20 dBm, fc ≥ 10 MHz, プリアンプ・オフ
リファレンス・レベル -80 dBm ～ +30 dBm, 0.01 dB ステップ
プリアンプ 20 dB, 公称, 100 kHz ～ 1.5 GHz
入力アッテネータ XSA805（TG）
XSA810（TG）
XSA815（TG）		 0～40dB, 1dBステップ
表示平均ノイズレベル（DANL） (入力アッテネータ = 0 dB, RBW = VBW = 100 Hz, サンプル検波器, トレース平均 ≥ 50, 20℃～30℃, 入力インピーダンス = 50 Ω)
プリアンプ オフ 9 kHz～1 MHz -95 dBm（代表値）, <-88 dBm
1 MHz～500 MHz -140 dBm (代表値), <-130dBm
XSA810(TG) 500 MHz ～1 GHz
XSA815(TG) 500 MHz ～1.5 GHz -138 dBm (代表値), <-128 dBm
プリアンプ オン 100 kHz ～1 MHz -135 dBm (代表値), <-128 dBm
1 MHz ～500 MHz -160 dBm (代表値), <-150 dBm
XSA810(TG) 500 MHz ～1 GHz
XSA815(TG) 500 MHz ～1.5 GHz -158 dBm (代表値), <-148 dBm
レベル表示
トレース検波器 正ピーク、負ピーク、ノーマル、サンプル、RMS、電圧平均、準尖頭値
トレース機能 クリア・ライト、最大ホールド、最小ホールド、アベレージ、ビュー、ブランク、トレース演算
レベル軸の単位 dBm、dBμW、dBpW、dBmV、dBμV、W、V
周波数特性
(fc ≥ 100 kHz, 20℃〜30℃, 相対湿度30%〜70%, 入力アッテネータ=10dB, 基準周波数=50 MHz)
プリアンプ オフ ＜0.7 dB
プリアンプ オン ＜1.0 dB
差異と精度
不確かさ fc = 50 MHz, ピーク検波器, プリアンプ・オフ, アッテネータ = 10 dB, 入力信号レベル = -10 dBm, 20℃～30℃)
＜ 0.4 dB
レベル測定の不確かさ
レベル測定の不確かさ 95%信頼水準, S/N > 20 dB, RBW = VBW = 1 kHz, プリアンプオフ, アッテネータ = 10 dB, -50 dBm < 入力レベル ≤ 0 dBm, fc > 10 MHz, 20℃ ～ 30℃ ＜ 0.4 dB
＜ 0.7 dB
トラッキング・ジェネレータ (オプション)
周波数範囲 XSA805（TG） 100 kHz ～500 MHz
XSA810（TG） 100 kHz ～1 GHz
XSA815（TG） 100 kHz ～1.5 GHz
出力レベル範囲 -40 dBm ～0 dBm
出力レベル分解能 1 dB
出力フラットネス 50 MHzに対する相対値
± 3 dB
トラッキング・ジェネレータ・スプリアス 高調波スプリアス -30 dBc (トラッキング・ジェネレータ出力 -10 dBm)
非高調波スプリアス -40 dBc (トラッキングジェネレータ出力 -10 dBm)
トラッキング・ジェネレータと入力端子のアイソレーション -60 dB (トラッキング・ジェネレータ出力 0 dBm)

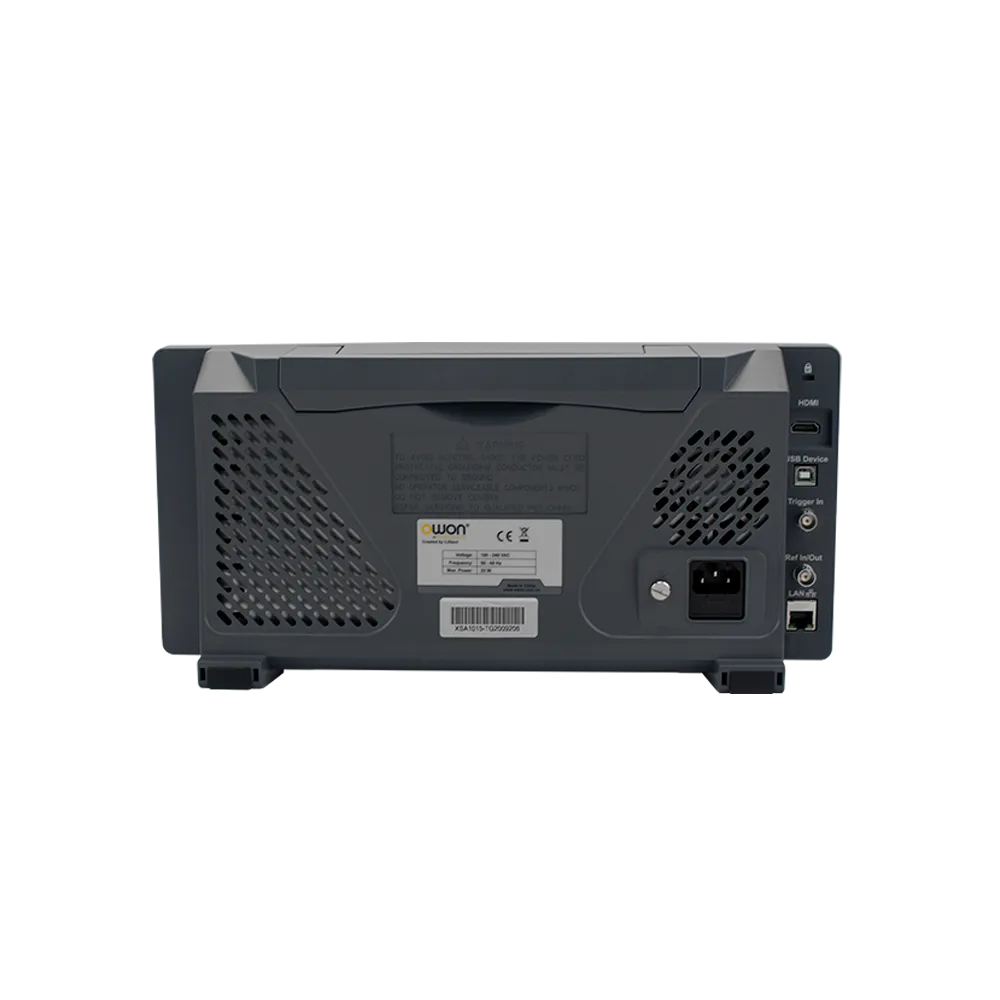

インターフェース

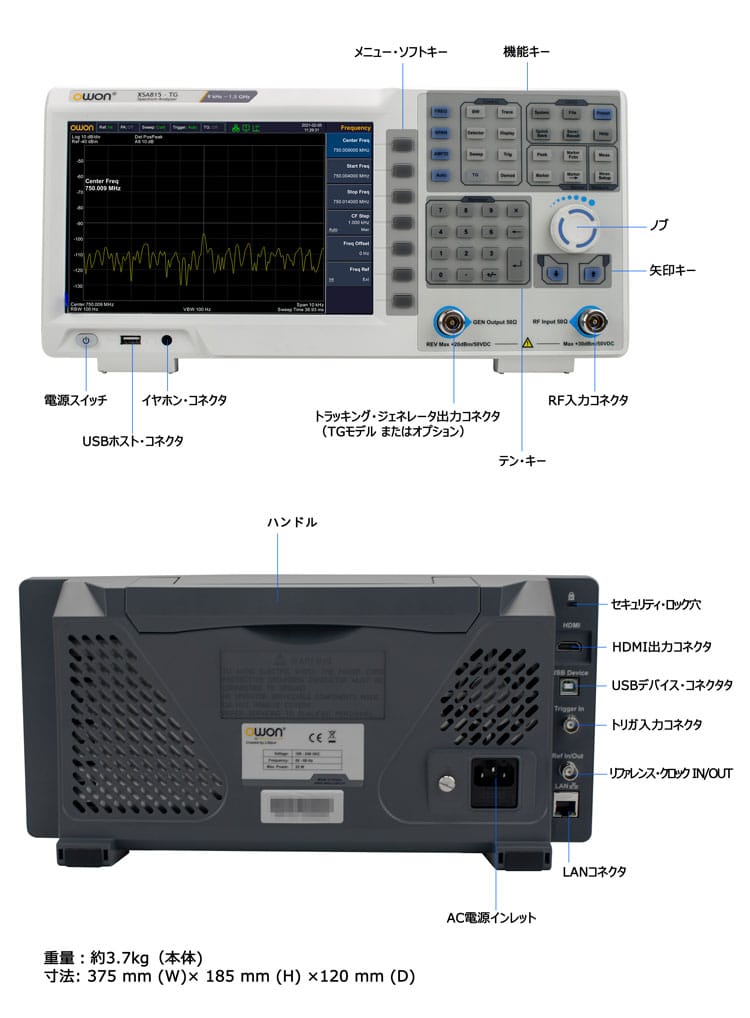

USBホスト、USBデバイス、LAN、イヤホン・インターフェース、HDMI
ディスプレイ
9インチTFT液晶、1280×800ドット
外形寸法
寸法 375mm（幅）×185mm（高さ）×120mm（奥行)
重量 約3.7kg（本体部)

アクセサリー

付属品は実際の出荷内容に準じます。

  • 電源コード

  • クイックガイド

  • USBケーブル

  • N-Nケーブル（オプション）

  • N-SMAケーブル（オプション）

  • SMA-SMAケーブル（オプション）

  • SMAアダプター（オプション）

  • 近傍界プローブ（オプション）

  • N-SMAアダプター（オプション）
