WAVEFORM GENERATOR

DGE2000

DGE2000シリーズ 任意波形・ファンクション・ジェネレータ

DGE2000シリーズ 任意波形・ファンクション・ジェネレータ
  • 最高出力周波数:70 MHz、 最高サンプルレート:300 MSa/s
  • 垂直分解能:14ビット、 最大任意波形長:8kポイント
  • 5種の基本波形、150種のビルトイン波形、ユーザー定義任意波形
  • AM、FM、PM、FSK、スイープ、バースト
  • SCPIコマンドをサポート、USBデバイス・ポート経由でリモート・コントロール可能

特長

  • 最高出力周波数:70 MHz、 最高サンプルレート:300 MSa/s
  • 垂直分解能:14ビット、 最大任意波形長:8kポイント
  • 5種の基本波形、150種のビルトイン波形、ユーザー定義任意波形
  • AM、FM、PM、FSK、スイープ、バースト
  • SCPIコマンドをサポート、USBデバイス・ポート経由でリモート・コントロール可能
  • 3.6インチTFTカラー液晶ディスプレイ
  • 使いやすい小型で薄型のボディ

ラインナップ

モデル製品名税込価格(円)在庫状況
DGE2035DGE2000シリーズ 任意波形・ファンクション・ジェネレータ 35MHz、2ch¥36,300-
DGE2070DGE2000シリーズ 任意波形・ファンクション・ジェネレータ 70MHz、2ch¥48,400-

製品詳細

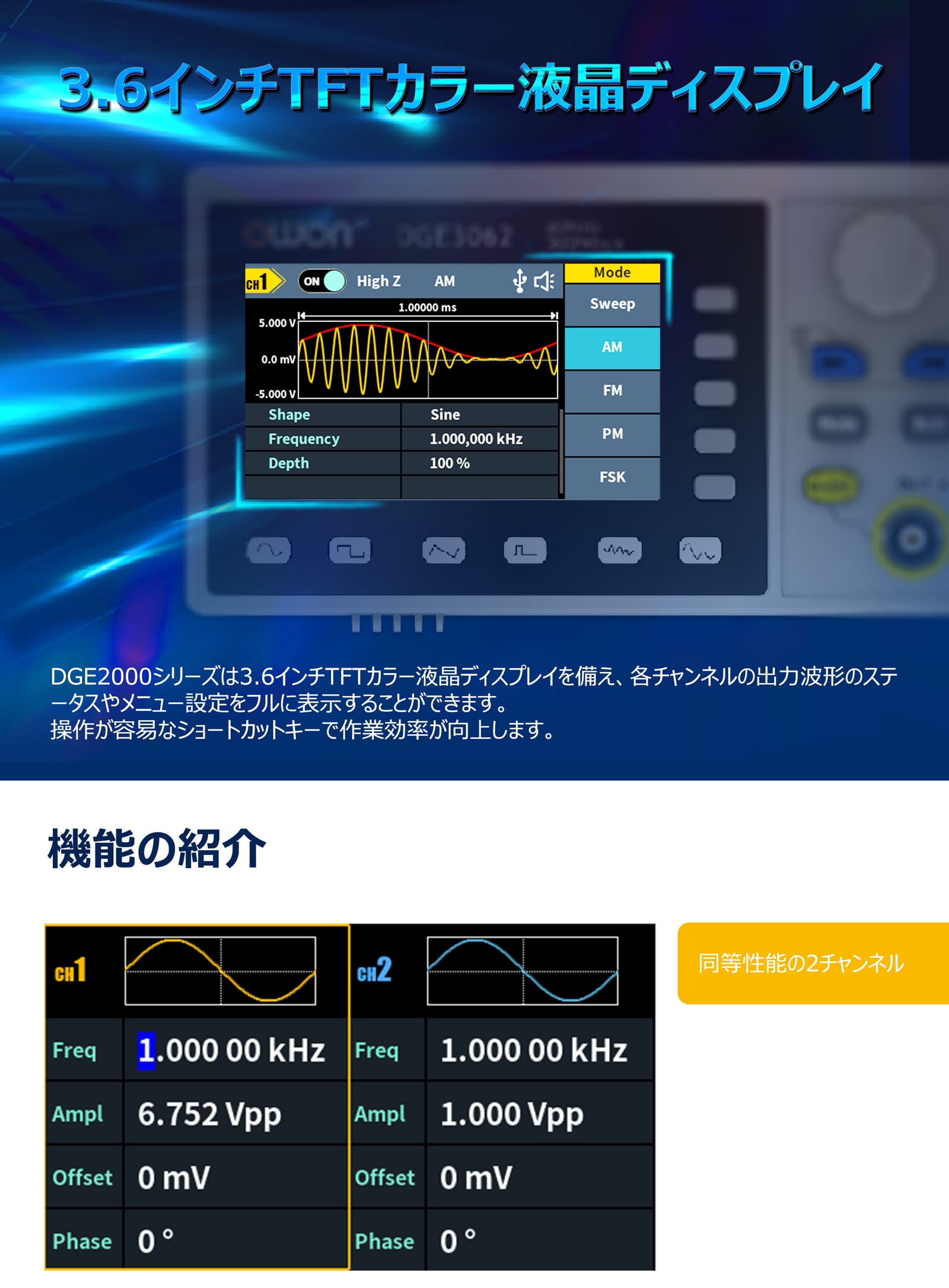

■3.6インチTFTカラー液晶ディスプレイ

DGE2000シリーズは3.6インチTFTカラー液晶ディスプレイを備え、各チャンネルの出力波形のステータスやメニュー設定をフルに表示することができます。
操作が容易なショートカットキーで作業効率が向上します。

■機能紹介①

同等性能の2チャンネル

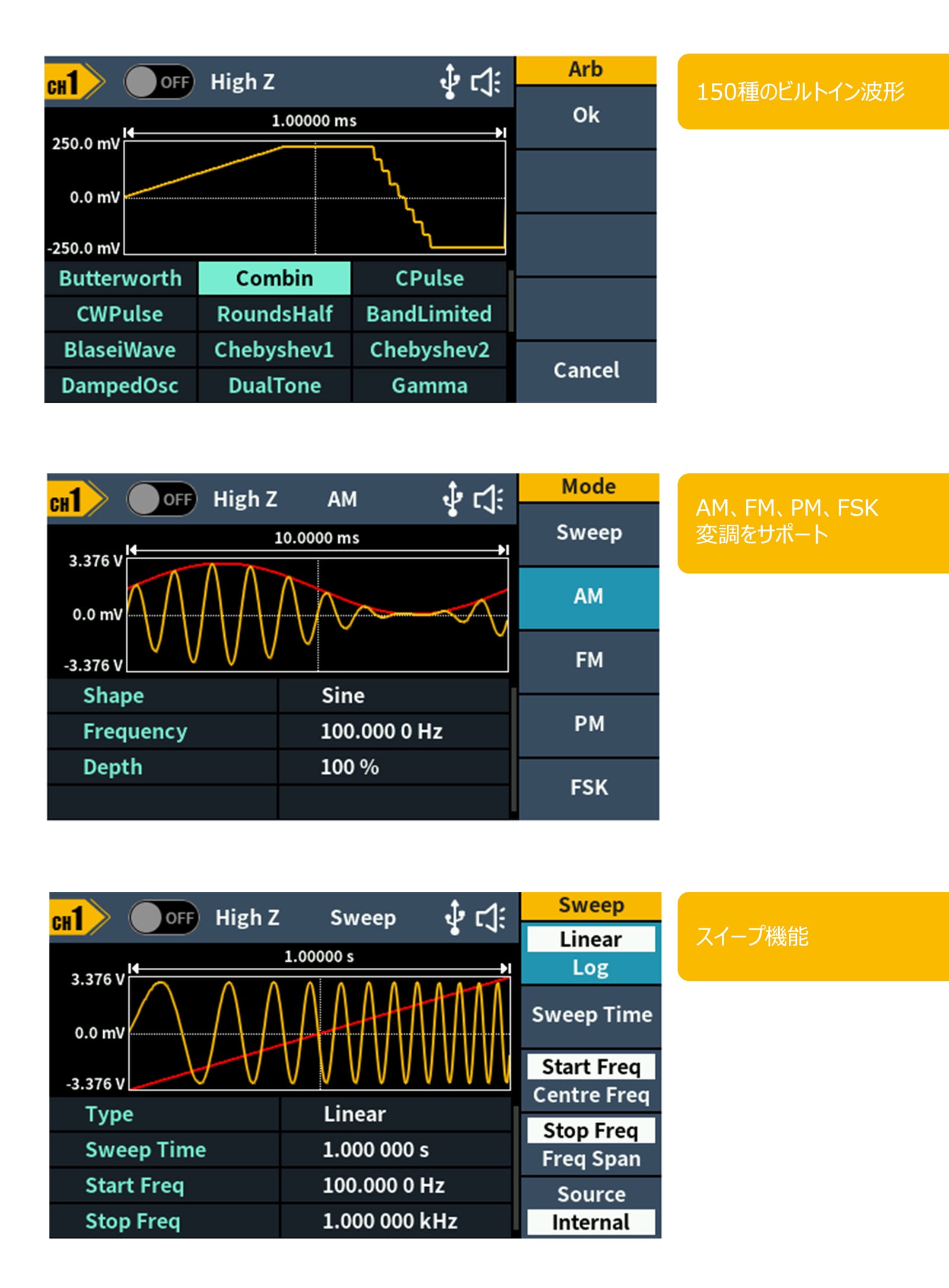

■機能紹介②

150種のビルトイン波形

■機能紹介③

AM、FM、PM、FSK変調をサポート

■機能紹介④

スイープ機能

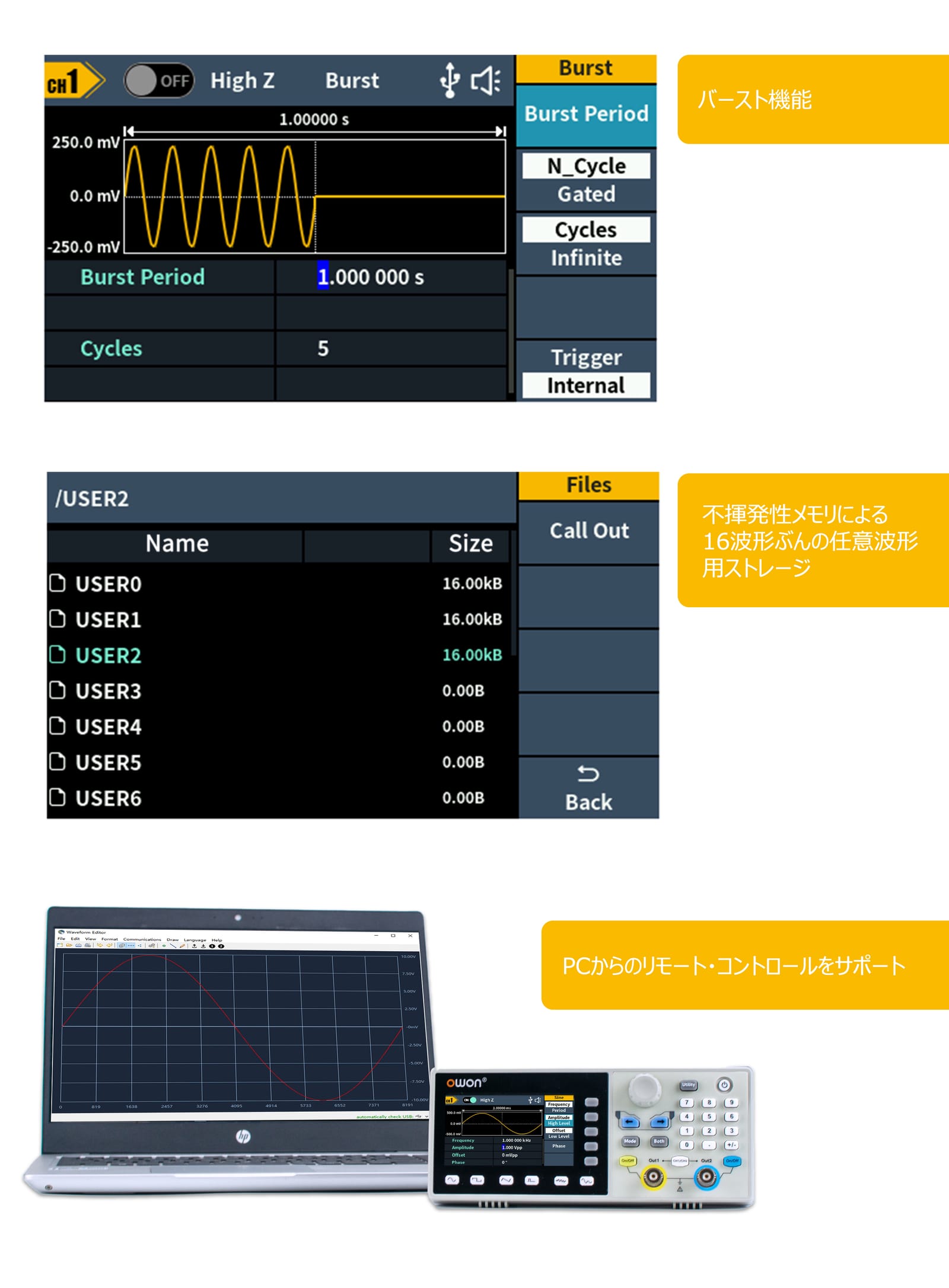

■機能紹介⑤

バースト機能
不揮発性メモリによる16波形ぶんの任意波形用ストレージ

■機能紹介⑥

PCからのリモート・コントロールをサポート

仕様

モデルDGE2035DGE2070
ディスプレイ3.6- inch TFT LCD with resolution 480 x 272
チャンネル数2
垂直分解能14 bits
周波数分解能1 μHz or 7桁
通信インターフェースUSB Device
出力周波数35MHz70MHz
サンプルレート125MSa/s300MSa/s

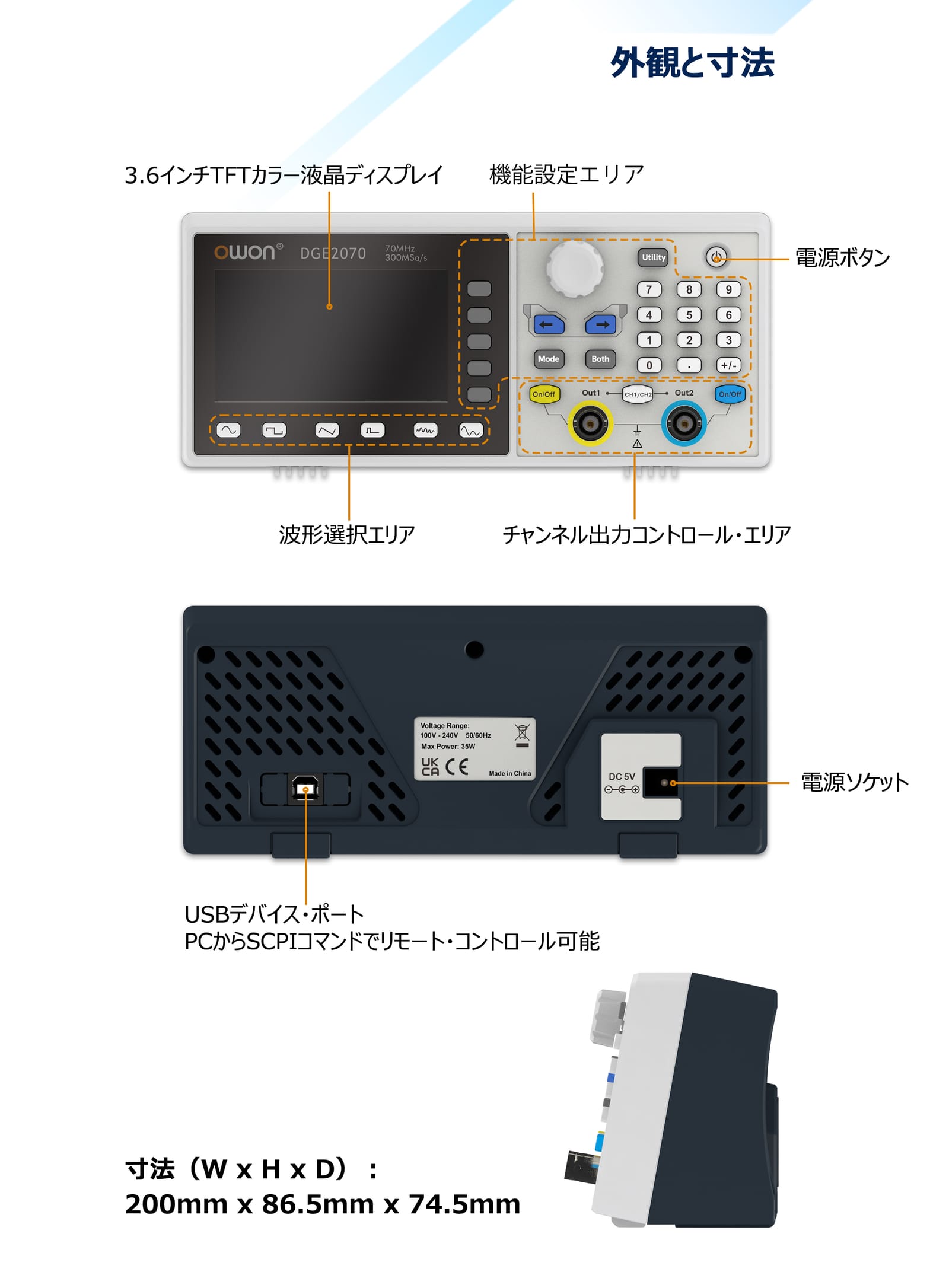

寸法 (W x H x D)200mm x 68.5mm x 74.5mm
重量(本体)0.5kg
出力インピーダンス50Ω (typical)
ビルトイン波形2mHz -10MHz
パルス2mHz - 15MHz2mHz - 20MHz
ノイズ20MHz (-3dB,typical)
任意波形
波形長2 - 8K points
サンプルレート125Ma/s300Ma/s
基本波形sine, square, pulse, ramp, and noise
方形波2mHz - 15MHz2mHz - 20MHz
ランプ波2mHz - 1MHz2mHz - 2MHz
波形
ビルトイン/任意波形exponential rise, exponential fall, sin(x)/x, step wave,
and others, total 150 built-in waveforms,
and user-defined arbitrary waveform
振幅
DC オフセット分解能1mV or 4digits
DCオフセット確度±(1 % of |setting| + 1 mV + amplitude Vpp x 0.5%)
50Ω負荷の場合1mVpp - 10Vpp(≤10MHz)
1mVpp - 5Vpp (≤70MHz)
DC Offset Range (AD+DC)±(10 Vpk – Amplitude Vpp/2) high resistance(≤10MHz)
±(4 Vpk – Amplitude Vpp/2) high resistance(≤35MHz)
±(5 Vpk – Amplitude Vpp/2) 50 Ω(≤10MHz)
±(2 Vpk – Amplitude Vpp/2) 50 Ω(≤35MHz)
±(10 Vpk – Amplitude Vpp/2) high resistance(≤10MHz)
±(4 Vpk – Amplitude Vpp/2) high resistance(≤70MHz)
±(5 Vpk – Amplitude Vpp/2) 50 Ω(≤10MHz)
±(2 Vpk – Amplitude Vpp/2) 50 Ω(≤70MHz)
バースト
バースト
波形Sine wave, square wave, ramp wave, pulse wave and
arbitrary wave (Except DC)
タイプN-Cycle
トリガ・ソースInternal, manual
キャリア周波数2 mHz ≤ Offset ≤ Maximum frequency of corresponding carrier /2
スイープ
スイープ
キャリアSine, rectangular wave, ramp wave, arbitrary wave(Except DC)
最小/最大スタート周波数1 μHz(minimum)/ maximum frequency of corresponding carrier
最小/最大ストップ周波数1 μHz(minimum)/ maximum frequency of corresponding carrier
トリガ・ソースinternal, manual
周波数
サイン波2mHz - 35MHz2mHz - 70MHz
周波数安定度0±40℃で±30ppm
周波数エージングレート±30ppm/年
変調等
変調等
タイプAM, FM, PM, FSK, sweep, Burst
内部変調周波数2 mHz to 100 kHz

アクセサリー

標準付属品

数量

写真

クイックガイド

1

BNCケーブル

1

BNCーワニ口ケーブル

1

USB電源アダプタ

1

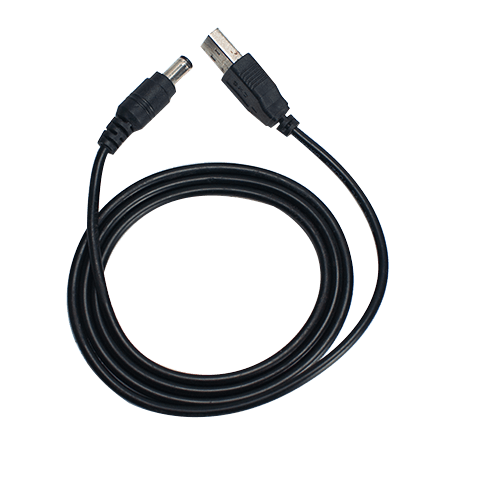

USB ー DCコード

1
