WAVEFORM GENERATOR

DGE3000

DGE3000シリーズ 任意波形・ファンクション・ジェネレータ

DGE3000シリーズ 任意波形・ファンクション・ジェネレータ
  • 最高出力周波数:60 MHz、 最高サンプルレート:300 MSa/s
  • 垂直分解能:14ビット、 最大任意波形長:100kポイント
  • 5種の基本波形、160種のビルトイン波形、ユーザー定義任意波形
  • 多彩な変調機能:AM、FM、PM、PWM、FSK、3FSK、4FSK、PSK、 ASK、BPSK、OSK、DSBAM、QPSK
  • SCPIコマンドをサポート、USBデバイス・ポート経由でリモート コントロール可能

特長

  • 最高出力周波数:60 MHz、 最高サンプルレート:300 MSa/s
  • 垂直分解能:14ビット、 最大任意波形長:100kポイント
  • 5種の基本波形、160種のビルトイン波形、ユーザー定義任意波形
  • 多彩な変調機能:AM、FM、PM、PWM、FSK、3FSK、4FSK、PSK、 ASK、BPSK、OSK、DSBAM、QPSK
  • SCPIコマンドをサポート、USBデバイス・ポート経由でリモート コントロール可能
  • 3.6インチTFTカラー液晶ディスプレイ、 すべての設定を表示

ラインナップ

モデル製品名税込価格(円)在庫状況
DGE3032DGE3000シリーズ 任意波形・ファンクション・ジェネレータ 30MHz、2ch¥44,000-
DGE3062DGE3000シリーズ 任意波形・ファンクション・ジェネレータ 60MHz、2ch¥49,500-

製品詳細

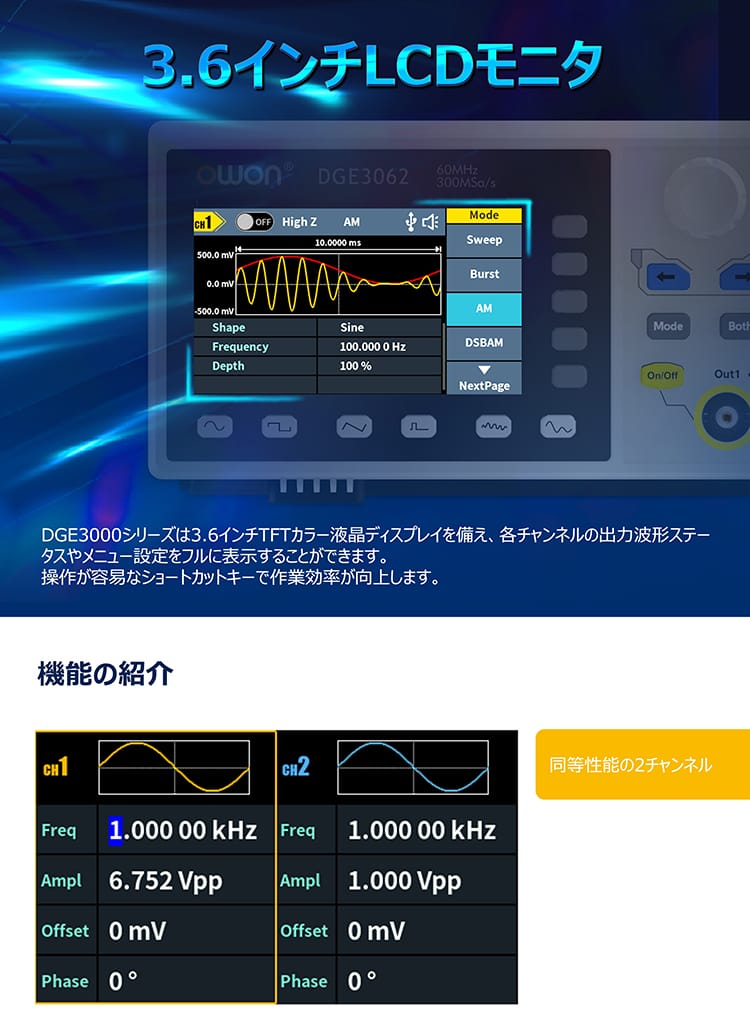

■3.6インチTFTカラー液晶ディスプレイ

DGE3000シリーズは3.6インチTFTカラー液晶ディスプレイを備え、各チャンネルの出力波形のステータスやメニュー設定をフルに表示することができます。
操作が容易なショートカットキーで作業効率が向上します。

■機能紹介①

同等性能の2チャンネル

■機能紹介②

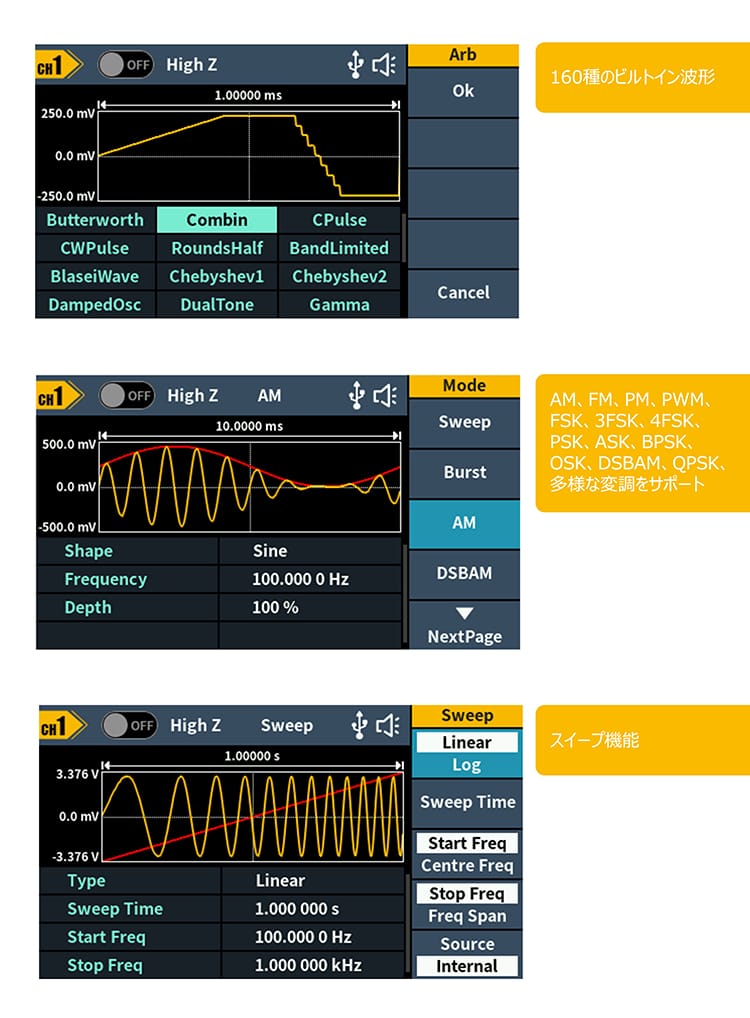

160種のビルトイン波形

■機能紹介③

AM、FM、PM、PWM、FSK、3FSK、4FSK、PSK、ASK、BPSK、OSK、DSBAM、QPSK、
多様な変調をサポート

■機能紹介④

スイープ機能

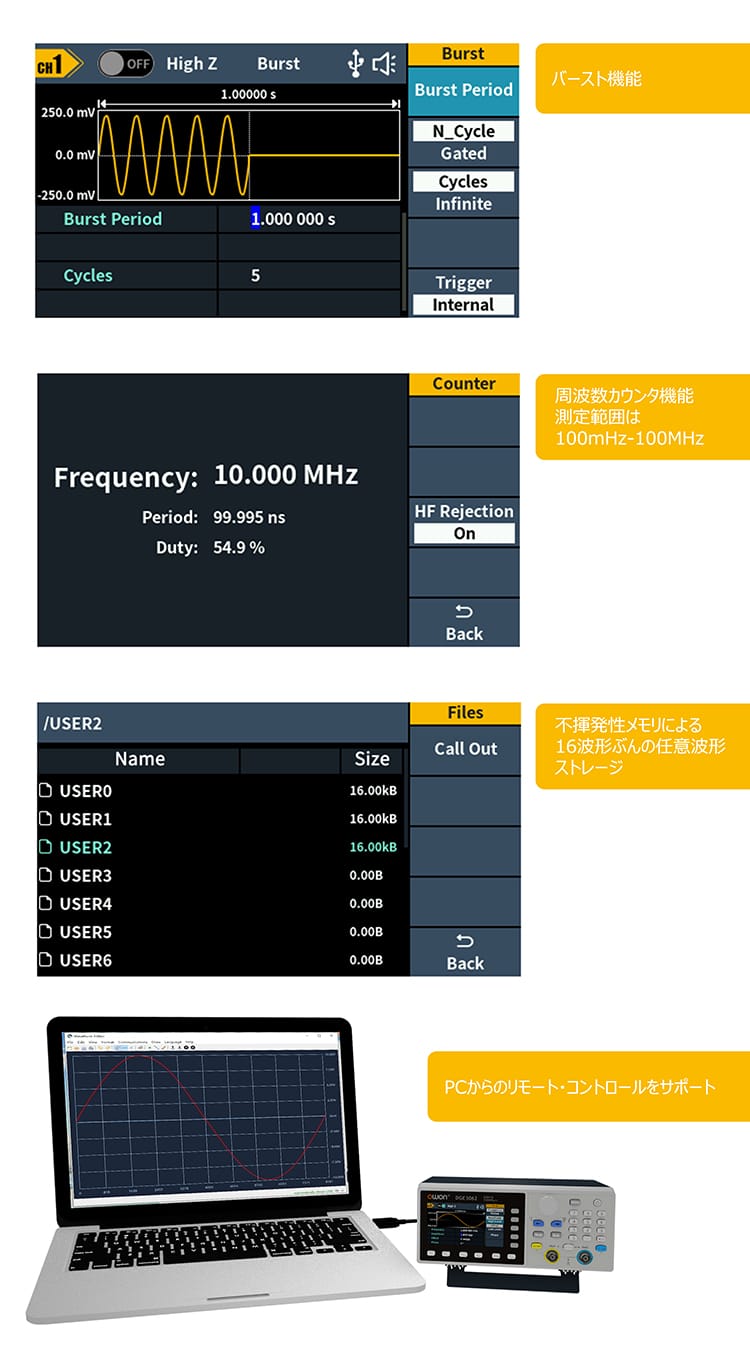

■機能紹介⑤

バースト機能
不揮発性メモリによる16波形ぶんの任意波形用ストレージ

■機能紹介⑥

周波数カウンタ機能
測定範囲は100mHz〜100MHz

■機能紹介⑦

PCからのリモート・コントロールをサポート

仕様

モデルDGE3032DGE3062
ディスプレイ3.6 inch 480 x 272 pixels TFT LCD
チャンネル数2
周波数範囲100mHz - 100MHz
垂直分解能14 bits
周波数分解能6 digits
通信インターフェースUSB Host, USB Device
サンプルレート125MSa/s300MSa/s

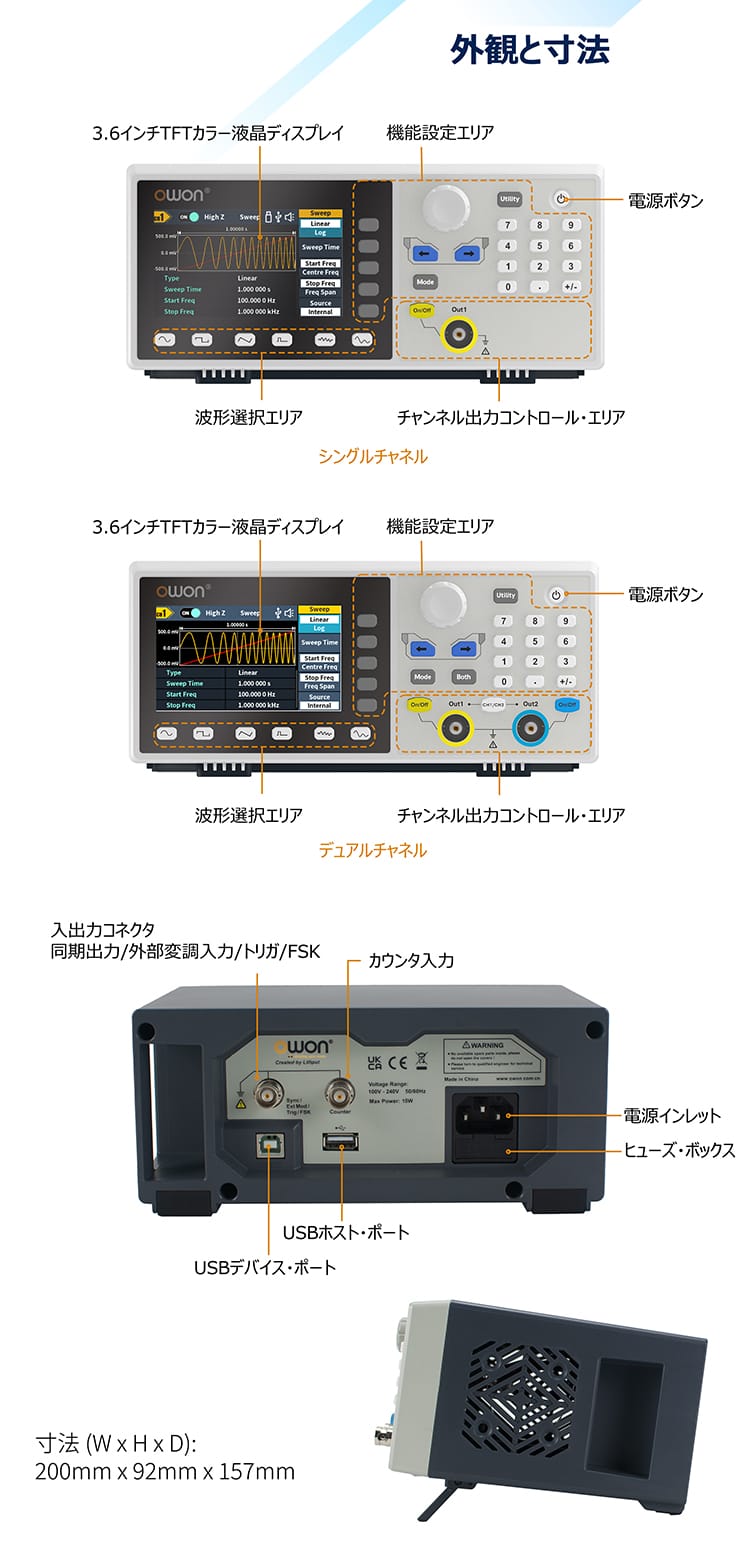

寸法(W×H×D)200mm x 92mm x 157mm
出力インピーダンス50Ω (typical)
ビルトイン波形exponential rise, exponential fall, sin(x)/x, step wave, and others,
total 160 built-in waveforms
最高出力周波数30MHz60MHz
任意波形
波形長2 points - 100K points
サンプルレート125MSa/s
タイプAM、FM、PM、PWM、FSK、3FSK、4FSK、PSK、ASK、BPSK、OSK、DSB-AM、QPSK、SUM、Sweep、Burst
基本波形sine, square, pulse, ramp, noise
測定機能Frequency, period
振幅
DC オフセット分解能1mV or 4digits
DCオフセット確度±(1 % of |setting| + 1 mV + amplitude Vpp * 0.5%)
50Ω負荷にて1mVpp - 10Vpp(≤10Hz)
1mVpp - 5Vpp (≤60MHz)
DCオフセット範囲 (AD+DC)±(10 Vpk – Amplitude Vpp/2) high resistance
±(5 Vpk – Amplitude Vpp/2) 50 Ω

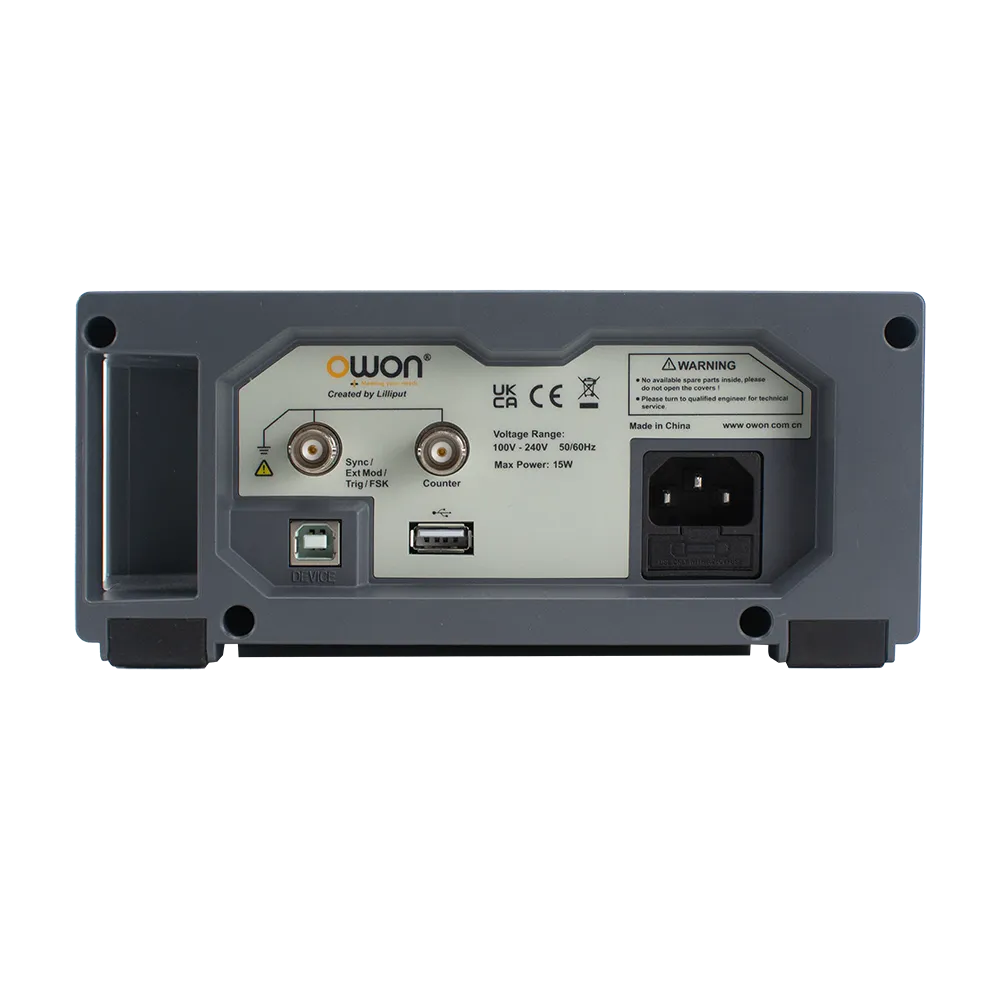

入力/出力
入出力モードexternal modulation input,
external trigger input,
Sync output
周波数(1μHz分解能)
周波数(1μHz分解能)
サイン波1μHz - 30MHz1μHz - 60MHz
方形波1μHz - 15MHz1μHz - 20MHz
パルス波1μHz - 15MHz1μHz - 20MHz
ランプ波1μHz - 1MHz1μHz - 2MHz
ノイズ20MHz (-3dB,typical)
ビルトイン波形1μHz - 10MHz
機械仕様
重量(梱包を含まない)0.8kg

アクセサリー

標準付属品

数量

写真

電源コード

1

クイックガイド

1

USBケーブル

1

BNCケーブル

1

BNC ーワニ口ケーブル

1
