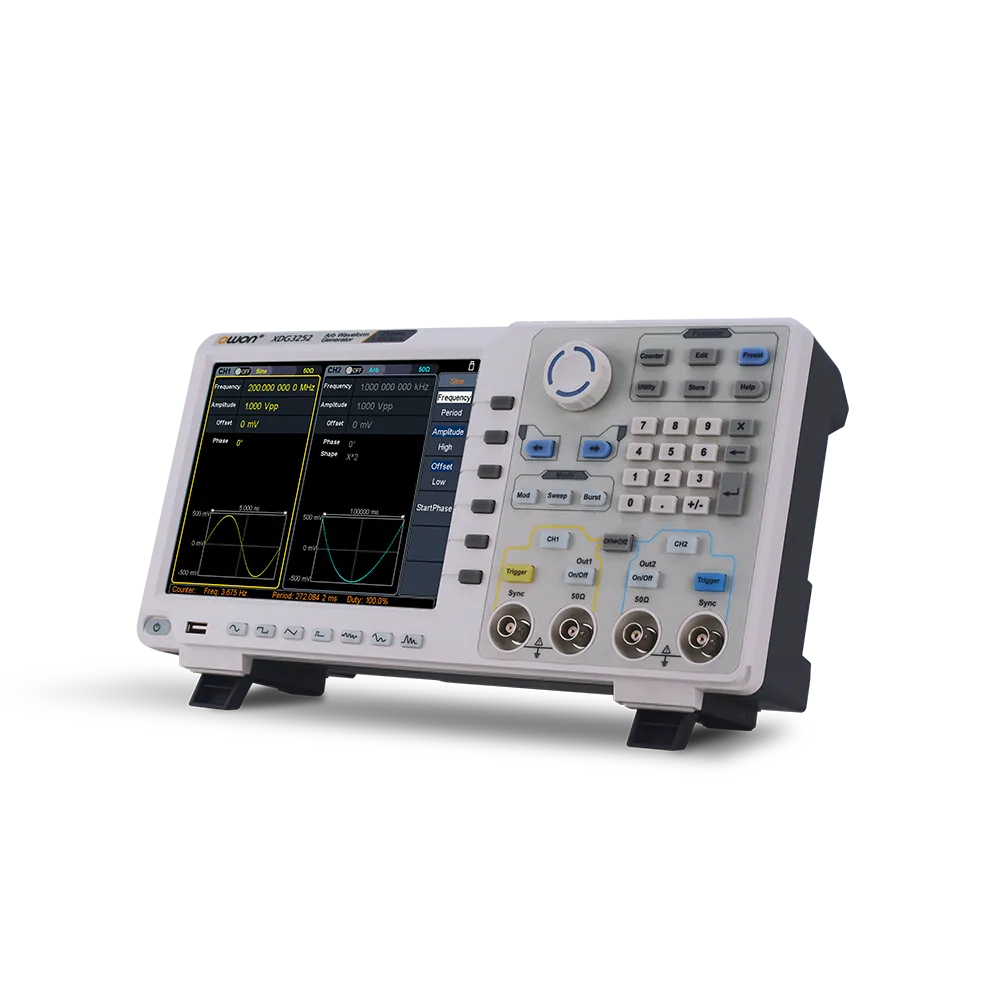

XDG3000シリーズ 2チャンネル任意波形ファンクション・ジェネレータ

最高周波数：80 MHz, 100 MHz, 160 MHz, 200 MHz, 250 MHz
2チャンネル
サンプルレート： 1.25 GSa/s
周波数分解能： 1 μHz
分解能： 14ビット

特長

最高周波数：80 MHz, 100 MHz, 160 MHz, 200 MHz, 250 MHz
2チャンネル
サンプルレート： 1.25 GSa/s
周波数分解能： 1 μHz
分解能： 14ビット
任意波形長： 1M

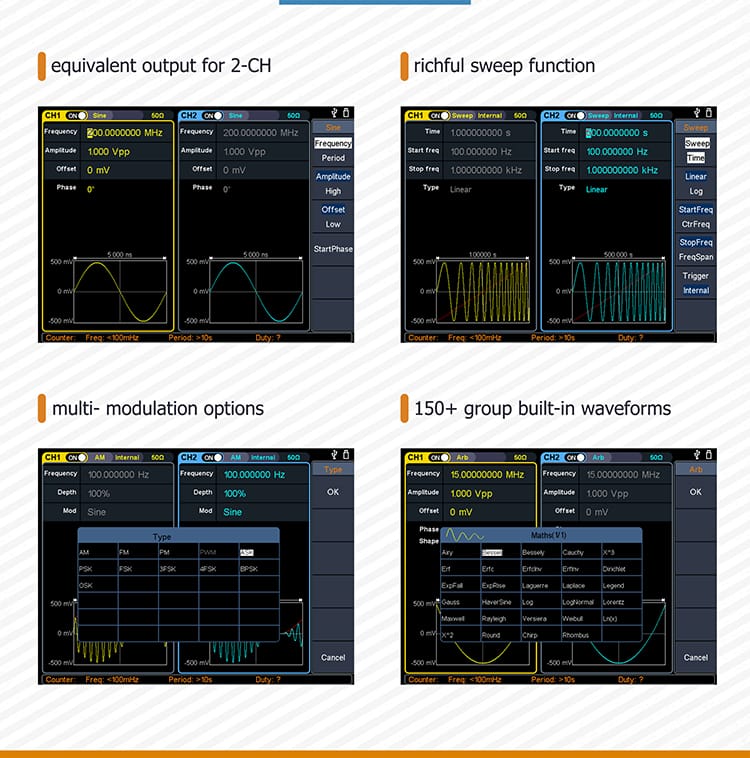

6種の基本波形と150種のビルトイン波形
変調機能：AM, FM, PM, PWM, FSK, 3FSK, 4FSK, PSK, OSK, ASK, BPSK
スイープ機能
バースト機能
周波数カウンタ
インターフェース： USBホスト, USBデバイス, LAN
SCPIコマンドをサポート

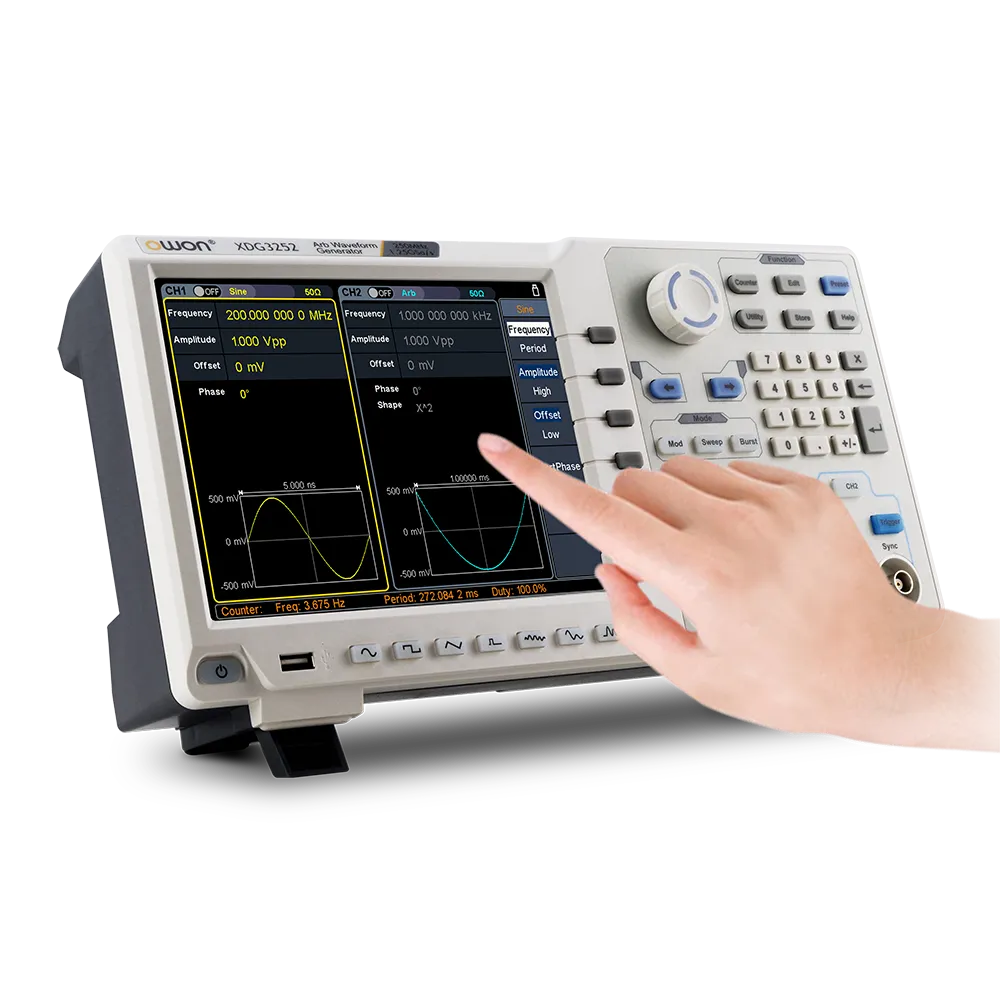

8インチ 800x600ピクセルタッチ・スクリーンLCD

ラインナップ

モデル	最高周波数	サンプルレート	任意波形長	そのほかの機能	税込価格（円）
XDG3252	250 MHz	1.25 GSa/s	1M	周波数カウンタ; タッチスクリーン	¥246,400
XDG3202	200 MHz	1.25 GSa/s	1M	周波数カウンタ; タッチスクリーン	¥207,900
XDG3162	160 MHz	1.25 GSa/s	1M	周波数カウンタ; タッチスクリーン	¥168,300
XDG3102	100 MHz	1.25 GSa/s	1M	周波数カウンタ; タッチスクリーン	¥143,000
XDG3082	80 MHz	1.25 GSa/s	1M	周波数カウンタ; タッチスクリーン	¥105,600

製品詳細

仕様

モデル		XDG3252	XDG3202	XDG3162	XDG3102	XDG3082
チャンネル数		2
最高周波数		250 MHz	200 MHz	160 MHz	100 MHz	80 MHz
サンプルレート		1.25 GSa/s
分解能		14ビット
波形
標準波形		正弦波, 矩形波, パルス, ランプ波, ノイズ, 高調波
任意波形		指数立ち上がり、指数的立ち下がり、Sin(x)/x、ステップ波など、合計150のビルトイン波形、ユーザー定義の任意波形
周波数(分解能1μHz)
正弦波		1μHz - 250 MHz	1μHz - 200 MHz	1μHz - 160 MHz	1μHz - 100 MHz	1μHz - 80 MHz
矩形波		1μHz - 50 MHz			1μHz - 40 MHz	1μHz - 30 MHz
パルス		1μHz - 25 MHz
ランプ		1μHz - 5 MHz
高調波		1μHz - 125 MHz	1μHz - 100 MHz	1μHz - 80 MHz	1μHz - 50 MHz	1μHz - 40 MHz
ノイズ		120 MHz（-3dB、代表値）
任意波形		内蔵波形：1µHz～15 MHz ユーザー定義波形：1µHz～50 MHz
確度		±1ppm, 0°C - 40°C
振幅
50Ω 負荷		1mVpp～10Vpp（≤40 MHz）；1mVpp～5Vpp（≤80 MHz） 1mVpp～2.5Vpp（≤120 MHz）；1mVpp～1Vpp（≤250 MHz）
ハイ・インピーダンス負荷		2mVpp～20Vpp（≤40 MHz）；2mVpp～10Vpp（≤80 MHz）； 2mVpp～5Vpp（≤120 MHz）；2mVpp～2Vpp（≤250 MHz）
分解能		1mV または 4桁
DC オフセット	レンジ(50Ω)	±（5Vpk − 振幅 Vpp/2）
	レンジ(ハイインピーダンス)	±（10Vpk − 振幅 Vpp/2）
	確度	±（\|設定値\|の1% + 1mV + 振幅 Vpp × 0.5%）
	分解能	1mV または 4桁
出力インピーダンス		50Ω（代表値）
確度		±（設定値の1% + 1mVpp）（代表値、1 kHz 正弦波、オフセット 0V）

正弦波スペクトル純度
高調波歪代表値 (0dB)		DC - 1 MHz: <-65dBc 1 MHz - 10 MHz: <-60dBc 10 MHz - 120 MHz: <-50dBc 120 MHz - 200 MHz: <-45dBc
総高調波歪		＜0.05 %, 10 Hz to 20 kHz, 1 Vpp
スプリアス代表値 (0dB)		≤10 MHz: <-70dBc >10 MHz：<-70dBc + 6dB/オクターブ
位相ノイズ代表値(0dBm, 10 kHz オフセット)		10 MHz: ≤-110dBc/Hz
矩形
立ち上がり/立ち下がり時間		<5ns
オーバー・シュート		<3%
デューティ比		50.0%（固定）
ジッター(rms)		300ps + 100ppm
パルス
パルス幅		12ns - 996875s
リーティング/トレーリング・エッジタイム		≧7ns
オーバー・シュート		<3%
ジッタ(rms)		300ps + 100ppm
ランプ
線形性		ピーク出力の1%以下（代表値、1 kHz、1Vpp、シンメトリ50%）
対称性		0% to 100%
高調波
高調波次数		≤16
高調波タイプ		偶数次、奇数次、全次数、ユーザー設定
高調波振幅		すべての次数字の高調波に設定可能
高調波位相		すべての次数字の高調波に設定可能
任意波形
波形長		2ポイント - 1Mポイント
分解能		14ビット
最小立ち上がり/立ち下がり時間		<7ns
ジッタ(rms)		3ns

変調
タイプ		AM, FM, PM, PWM, FSK, 3FSK, 4FSK, PSK, OSK, ASK, BPSK, スイープ, バースト
AM
キャリア波形		正弦波、方形波、ランプ波、任意波形（DCを除く）
ソース		内部 / 外部
変調波形		正弦波、方形波、ランプ波、ノイズ、任意波形
変調度		0.0% - 100.0%
変調周波数		2 mHz - 100 kHz
FM
キャリア波形		正弦波、方形波、ランプ波、任意波形（DCを除く）
ソース		内部 / 外部
変調波形		正弦波、方形波、ランプ波、ノイズ、任意波形
変調周波数		2 mHz - 100 kHz
PM
キャリア波形		正弦波、方形波、ランプ波、任意波形（DCを除く）
ソース		内部 / 外部
変調波形		正弦波、方形波、ランプ波、ノイズ、任意波形
位相遷移		0° - 180°
変調周波数		2 mHz - 100 kHz
PWM
キャリア波形		パルス
ソース		内部 / 外部
変調波形		正弦波、方形波、ランプ波、ノイズ、任意波形
幅分布		0～最小値（パルス・デューティ比、100% − パルス・デューティ比）
変調周波数		2 mHz - 100 kHz
FSK / 3FSK / 4FSK
キャリア波形		正弦波、方形波、ランプ波、任意波形（DCを除く）
ソース		内部 / 外部
変調波形		デューティ比50%の方形波
キー周波数		2 mHz - 1 MHz
PSK
キャリア波形		正弦波、方形波、ランプ波、任意波形（DCを除く）
ソース		内部 / 外部
変調波形		デューティ比50%の方形波
キー周波数		2 mHz - 1 MHz
OSK
キャリア波形		正弦波、方形波、ランプ波、任意波形（DCを除く）
ソース		内部
発振時間		デューティ比50%の方形波
キー周波数		2 mHz - 1 MHz
ASK
キャリア波形		正弦波、方形波、ランプ波、任意波形（DCを除く）
ソース		内部 / 外部
変調波形		デューティ比50%の方形波
キー周波数		2 mHz - 1 MHz
BPSK
キャリア波形		正弦波、方形波、ランプ波、任意波形（DCを除く）
ソース		内部
変調波形		デューティ比50%の方形波
キー周波数		2 mHz - 1 MHz
スイープ
波形		正弦波、方形波、ランプ波、任意波形（DCを除く）
タイプ		リニア、ログ
方向		アップ、ダウン
スイープ時間		1 ms to 500s, ± 0.1%
トリガーソース		内部、外部、手動
バースト
波形		正弦波、方形波、ランプ波、パルス、任意波形（DCを除く）
バースト数		1～50,000 周期、無限、ゲート
内部周期		10 ns - 500 s
ゲート・ソース		外部トリガ

周波数カウンタ
機能		周波数、周期、+パルス幅、-パルス幅、+デューティ、-デューティ
周波数レンジ		100 mHz - 200 MHz
周波数分解能		7桁

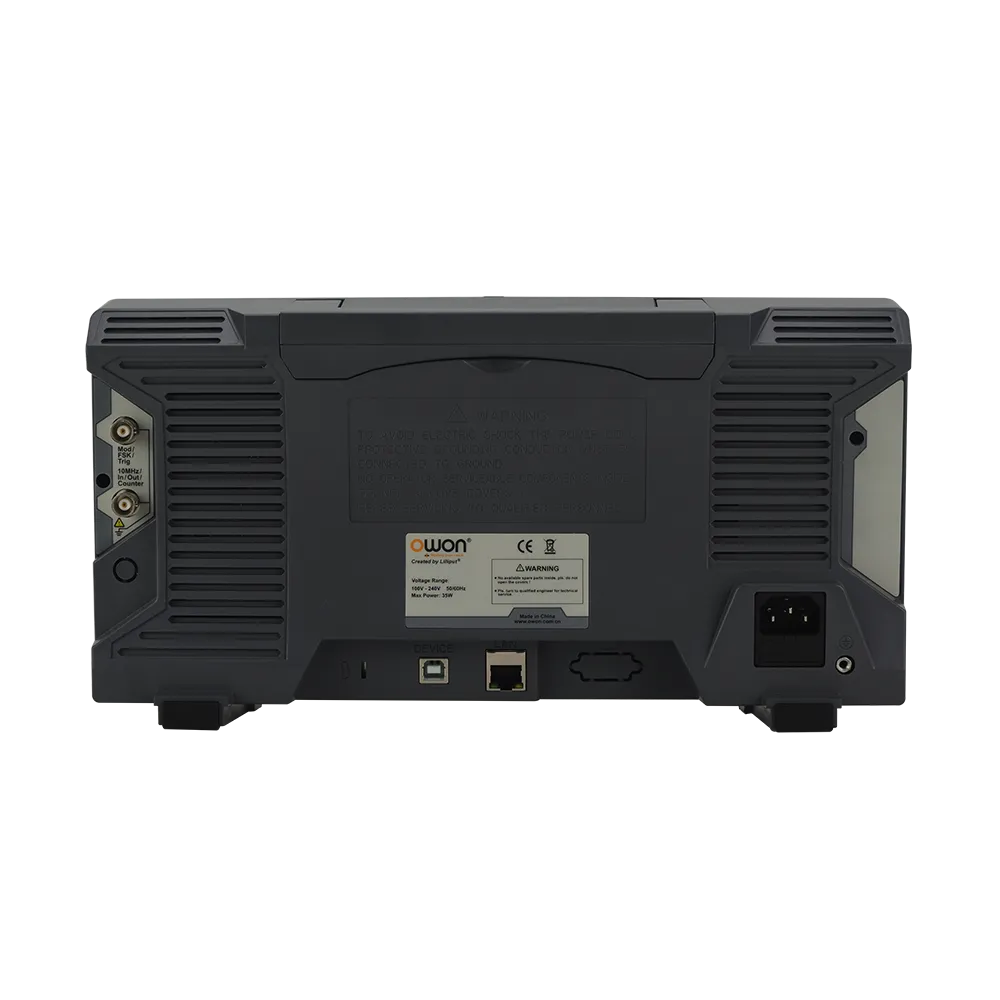

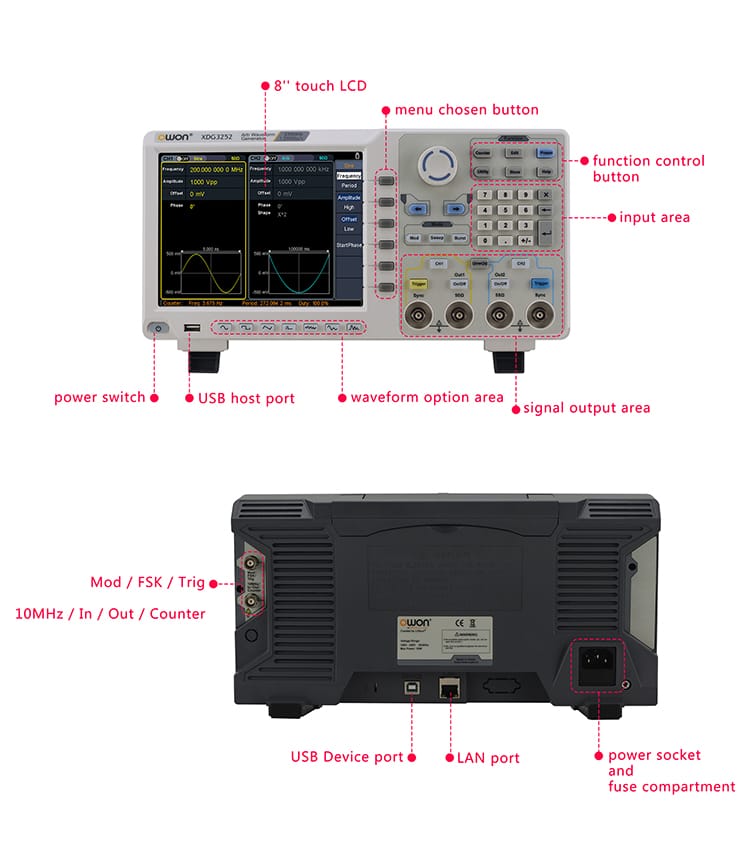

入力/ 出力
ディスプレイ		8インチ 800x600ピクセルタッチスクリーンLCD
タイプ		周波数カウンタ、外部変調入力、外部トリガ入力、外部基準クロック入力／出力
インターフェース		USBホスト、USBデバイス、LAN
寸法（W × H × D）		340 × 177 × 90 mm
重量		約2.5kg
