特長
- 最高300 kHzの電池駆動の電流プローブです。
ラインナップ
| 型式 | 帯域幅 | 測定レンジ | 変換比 | 立ち上がり時間 | 価格（税込） |
|---|---|---|---|---|---|
| PT-710 | 100 kHz | 10A、100Apeak | 100mV/A 10mV/A | 3.5ns | お問い合わせ |
| PT-2710 | 200 kHz | 10A 60A | 50mV/A 5mV/A | 1.75ns | お問い合わせ |
| PT-2720 | 300 kHz | 10A 200A | 50mV/A 5mV/A | 1.2ns | お問い合わせ |
| PT-2740 | 300 kHz | 60A 500A | 20mV/A 2mV/A | 1.2ns | お問い合わせ |
製品詳細

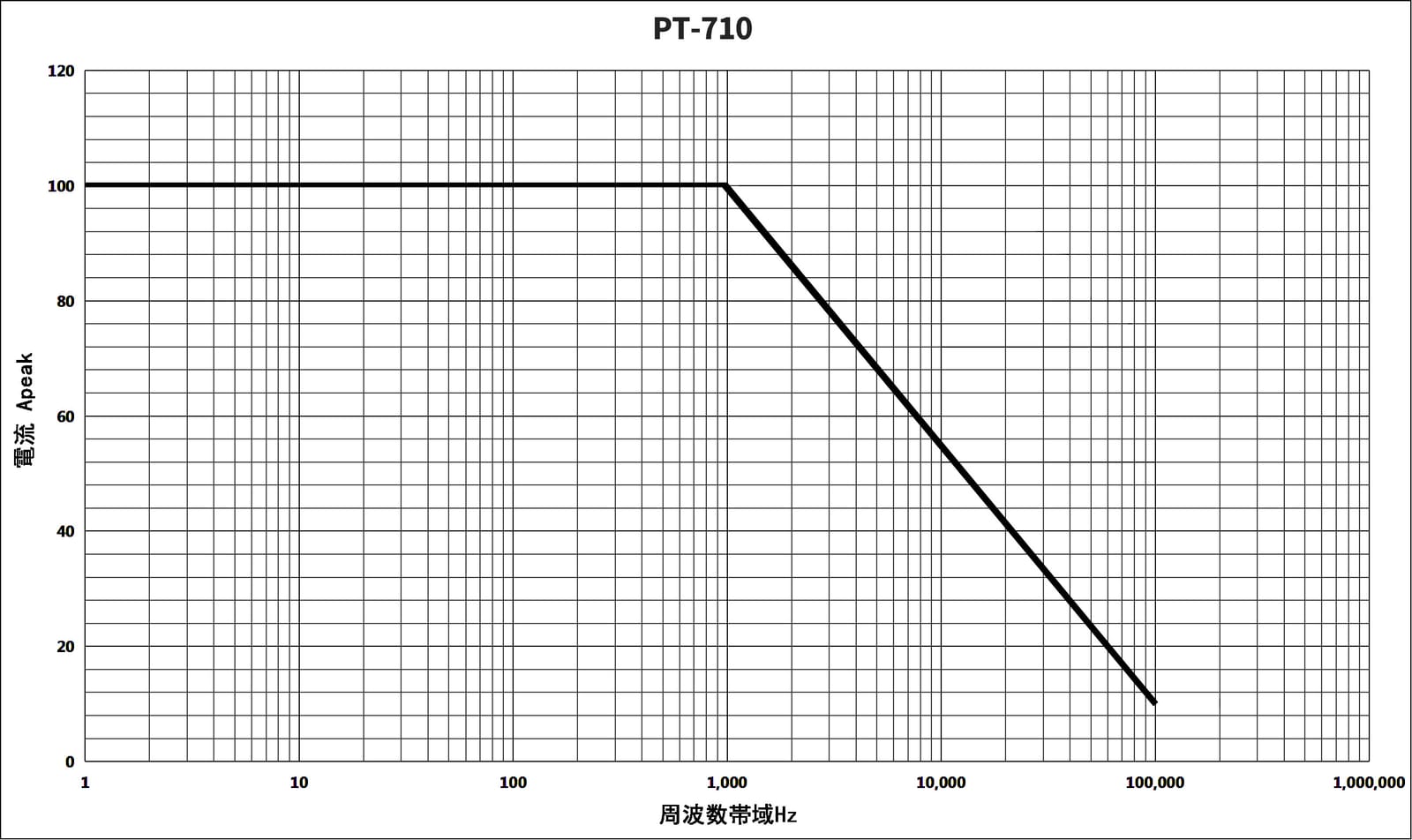

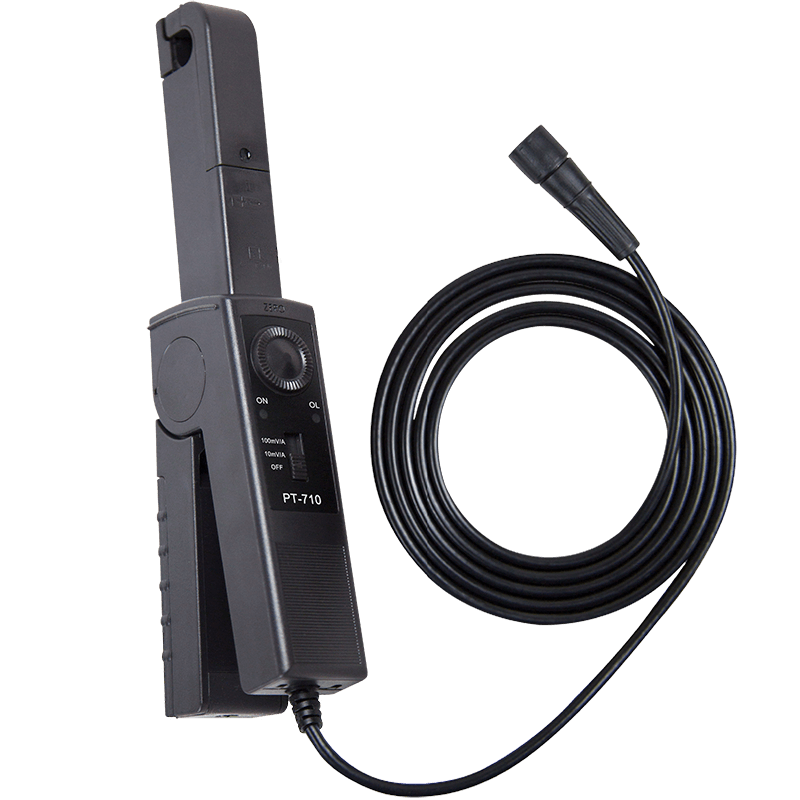

| 型式:PT-710 | 製品仕様 | 周波数特性 | ||
|---|---|---|---|---|
 | 型式 | PT-710 |  | |
| 帯域幅 | 100 kHz | |||
| 測定レンジ | 10A 100Apeak | |||
| 変換比 | 100mV/A 10mV/A | |||
| 立ち上がり時間 | 3.5ns | |||
| 確度 | 2% | |||
| 作動電圧 | 600V | |||
| 電源 | 9V電池 | |||
| ローバッテリー表示 | 緑LEDが電池電圧6.5V以上で点灯、6.5V未満で消灯 | |||
| オーバーロード表示 | 赤LEDが点灯 | |||
| クランプ直径 | 11mm | |||
| 作動温度 | 0〜+50℃ | |||
| ケーブル長さ | 2m | |||
| 寸法（W × H × D） | 36 × 231 × 67 mm | |||
| 重量 | 310g(バッテリー含まず) | |||
| 価格（税込） | 80,300円 | |||

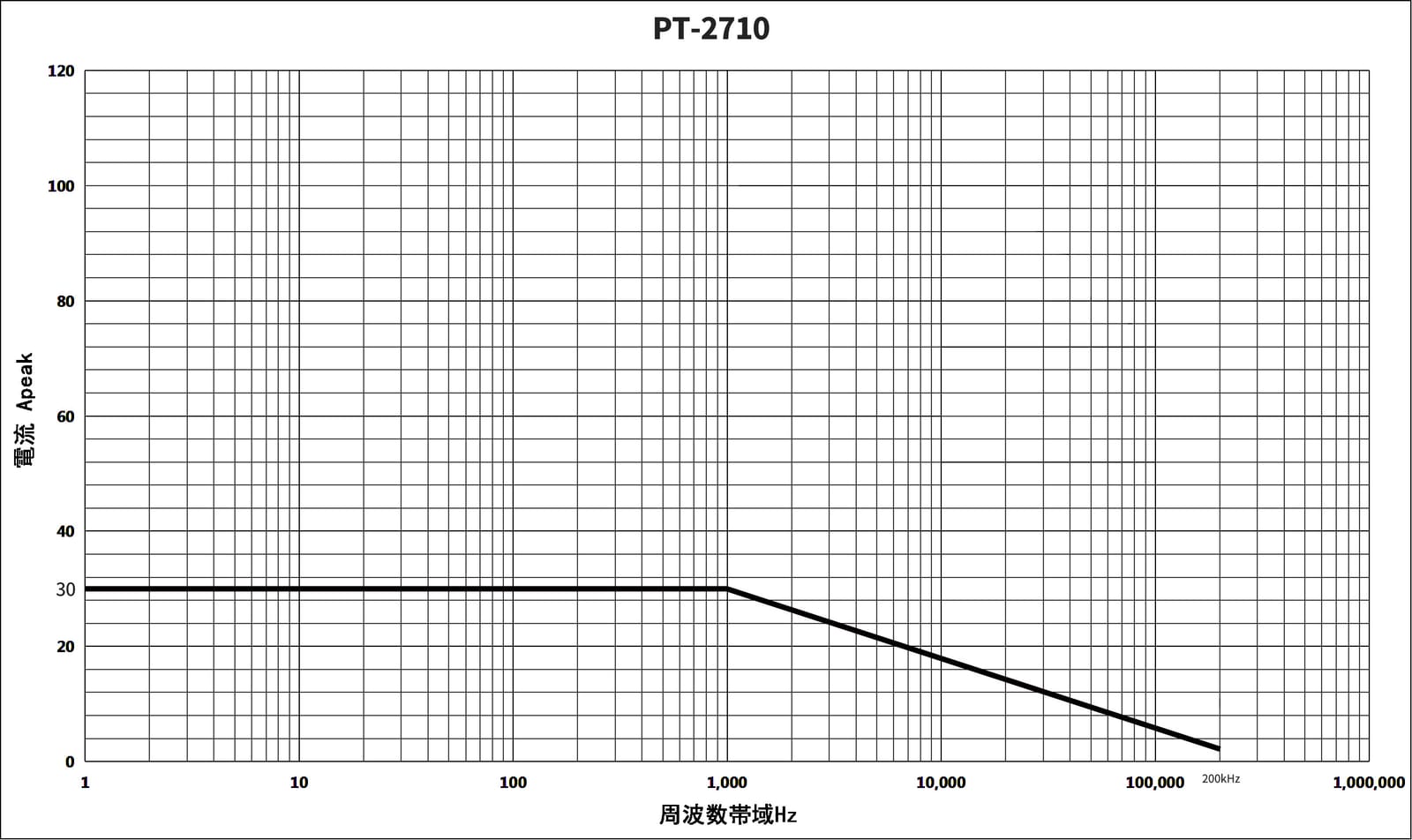

| 型式:PT-2710 | 製品仕様 | 周波数特性 | ||
|---|---|---|---|---|
| | 型式 | PT-2710 |  | |
| 帯域幅 | 200 kHz | |||
| 測定レンジ | 10A 60A | |||
| 変換比 | 50mV/A 5mV/A | |||
| 立ち上がり時間 | 1.75ns | |||
| 確度 | 2% | |||
| 作動電圧 | 600V | |||
| 電源 | 9V電池 | |||
| ローバッテリー表示 | 緑LEDが電池電圧6.5V以上で点灯、6.5V未満で消灯 | |||
| オーバーロード表示 | 赤LEDが点灯 | |||
| クランプ直径 | 11mm | |||
| 作動温度 | 0〜+50℃ | |||
| ケーブル長さ | 2m | |||
| 寸法（W × H × D） | 36 × 231 × 67 mm | |||
| 重量 | 310g(バッテリー含まず) | |||
| 価格（税込） | 70,400円 | |||

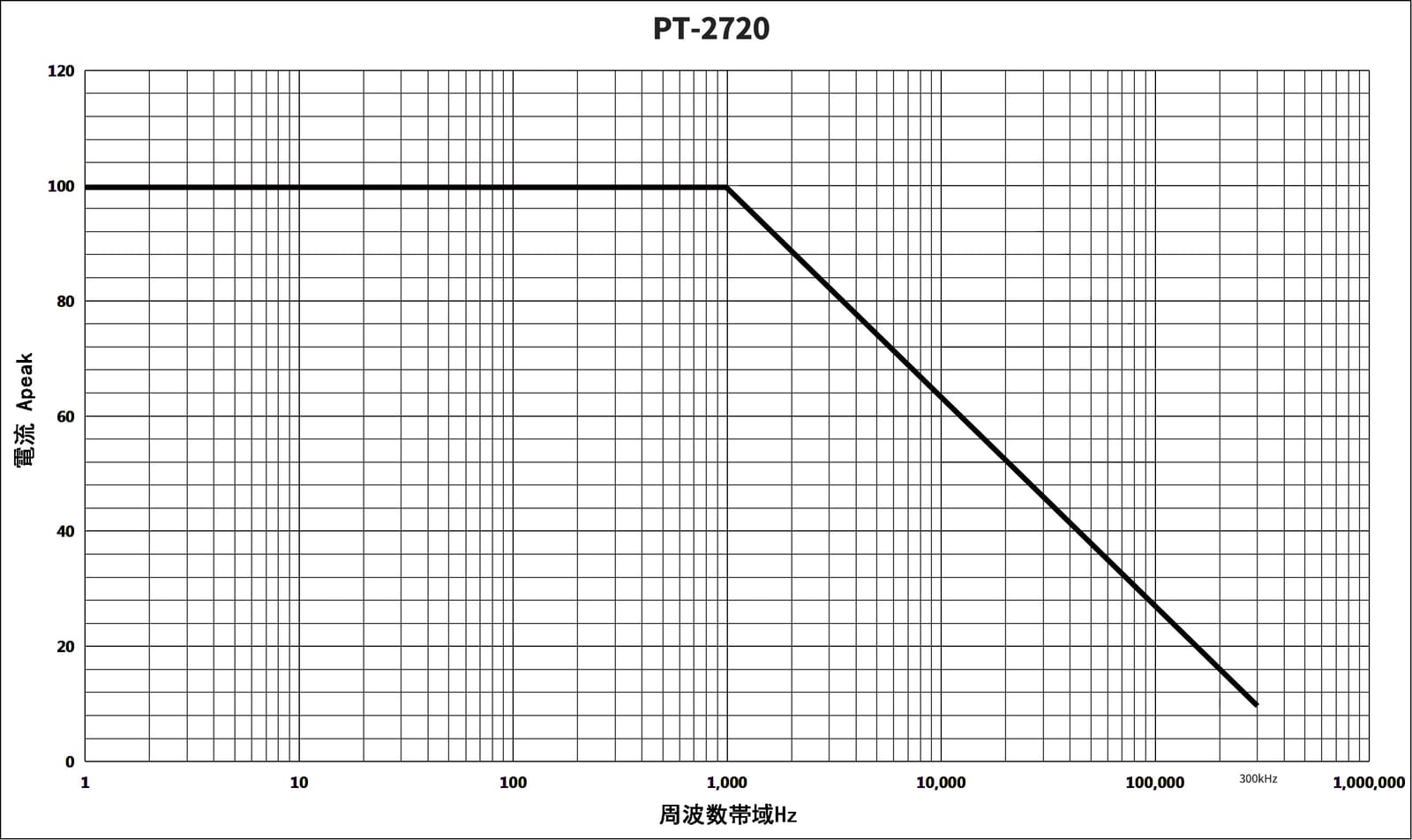

| 型式:PT-2720 | 製品仕様 | 周波数特性 | ||
|---|---|---|---|---|
| | 型式 | PT-2720 |  | |
| 帯域幅 | 300 kHz | |||
| 測定レンジ | 10A 200A | |||
| 変換比 | 50mV/A 5mV/A | |||
| 立ち上がり時間 | 1.2ns | |||
| 確度 | 2% | |||
| 作動電圧 | 600V | |||
| 電源 | 9V電池 | |||
| ローバッテリー表示 | 緑LEDが電池電圧6.5V以上で点灯、6.5V未満で消灯 | |||
| オーバーロード表示 | 赤LEDが点灯 | |||
| クランプ直径 | 11mm | |||
| 作動温度 | 0〜+50℃ | |||
| ケーブル長さ | 2m | |||
| 寸法（W × H × D） | 36 × 231 × 67 mm | |||
| 重量 | 310g(バッテリー含まず) | |||
| 価格（税込） | 89,100円 | |||

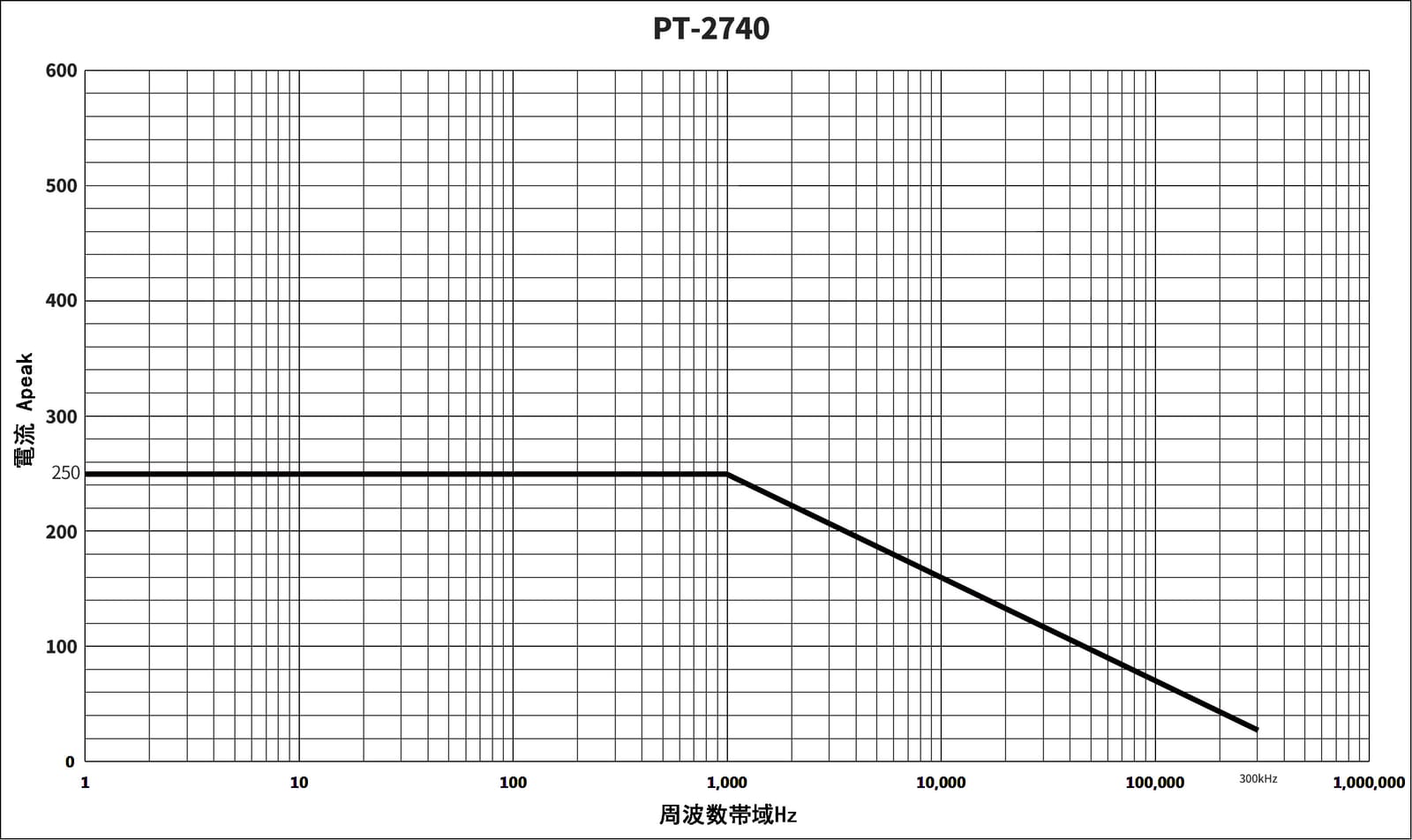

| 型式:PT-2740 | 製品仕様 | 周波数特性 | ||
|---|---|---|---|---|
| | 型式 | PT-2740 |  | |
| 帯域幅 | 300 kHz | |||
| 測定範囲 | 60A 500A | |||
| 変換比 | 20mV/A 2mV/A | |||
| 立ち上がり時間 | 1.2ns | |||
| 確度 | 2% | |||
| 作動電圧 | 600V | |||
| 電源 | 9V電池 | |||
| ローバッテリー表示 | 緑LEDが電池電圧6.5V以上で点灯、6.5V未満で消灯 | |||
| オーバーロード表示 | 赤LEDが点灯 | |||
| クランプ直径 | 11mm | |||
| 作動温度 | 0〜+50℃ | |||
| ケーブル長さ | 2m | |||
| 寸法（W × H × D） | 36 × 231 × 67 mm | |||
| 重量 | 310g(バッテリー含まず) | |||
| 価格（税込） | 116,600円 | |||
仕様
|
型式 |
帯域幅 |
測定レンジ |
変換比 |
立ち上がり時間 |
確度 |
作動電圧 |
電源 |
ローバッテリー表示 |
オーバーロード表示 |
クランプ直径 |
作動温度 |
ケーブル長さ |
寸法（W × H × D） |
重量 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
PT-2710 |
200 kHz |
10A 60A |
50mV/A 5mV/A |
1.75ns |
2% |
600V |
9V電池 |
緑LEDが電池電圧6.5V以上で点灯、 6.5V未満で消灯 |
赤LEDが点灯 |
11mm |
0〜+50℃ |
2m |
36 × 231 × 67 mm |
310g(バッテリー含まず) |
|
PT-2720 |
300 kHz |
10A 200A |
50mV/A 5mV/A |
1.2ns |
2% |
600V |
9V電池 |
緑LEDが電池電圧6.5V以上で点灯、 6.5V未満で消灯 |
赤LEDが点灯 |
11mm |
0〜+50℃ |
2m |
36 × 231 × 67 mm |
310g(バッテリー含まず) |
|
PT-2740 |
300 kHz |
60A 500A |
20mV/A 2mV/A |
1.2ns |
2% |
600V |
9V電池 |
緑LEDが電池電圧6.5V以上で点灯、 6.5V未満で消灯 |
赤LEDが点灯 |
11mm |
0〜+50℃ |
2m |
36 × 231 × 67 mm |
310g(バッテリー含まず) |
|
PT-710 |
100 kHz |
10A 100Apeak |
100mV/A 10mV/A |
3.5ns |
2% |
600V |
9V電池 |
緑LEDが電池電圧6.5V以上で点灯、 6.5V未満で消灯 |
赤LEDが点灯 |
11mm |
0〜+50℃ |
2m |
36 × 231 × 67 mm |
310g(バッテリー含まず) |
PT-2000 へのお問い合わせ
価格・納期・機種選定のご相談、資料請求はこちらから。
