OSCILLOSCOPE

PT710

AC/DC電流プローブPT710シリーズ

AC/DC電流プローブPT710シリーズ

最大300Appを測ることができる電流プローブです。電源はACアダプタまたは電池で動作します。

T&Mallで購入デモ機貸出

特長

最大300Appを測ることができる電流プローブです。電源はACアダプタまたは電池で動作します。

ラインナップ

型式	帯域幅	最大DC電流、ピーク電流	最大AC電流	最大感度	立ち上がり時間	価格（税込）
PT710-A	DC〜300 kHz	100ADC 200Ap-p	70A rms	10mA	1.2ns	お問い合わせ
PT710-B	DC〜500 kHz	50ADC 100Ap-p	35A rms	5mA	0.7ns	お問い合わせ
PT710-C	1 MHz	70ADC 140Ap-p	50A rms	2mA	0.35ns	お問い合わせ
PT710-D	1.5 MHz	40ADC 80Ap-p	28A rms	1mA	0.23ns	お問い合わせ
PT710-F	DC〜500 kHz	150ADC 300Ap-p	100A rms	5mA	0.7ns	お問い合わせ
PT710-H	DC〜300 kHz	200ADC 400Ap-p	140A rms	10mA	1.2ns	お問い合わせ

製品詳細

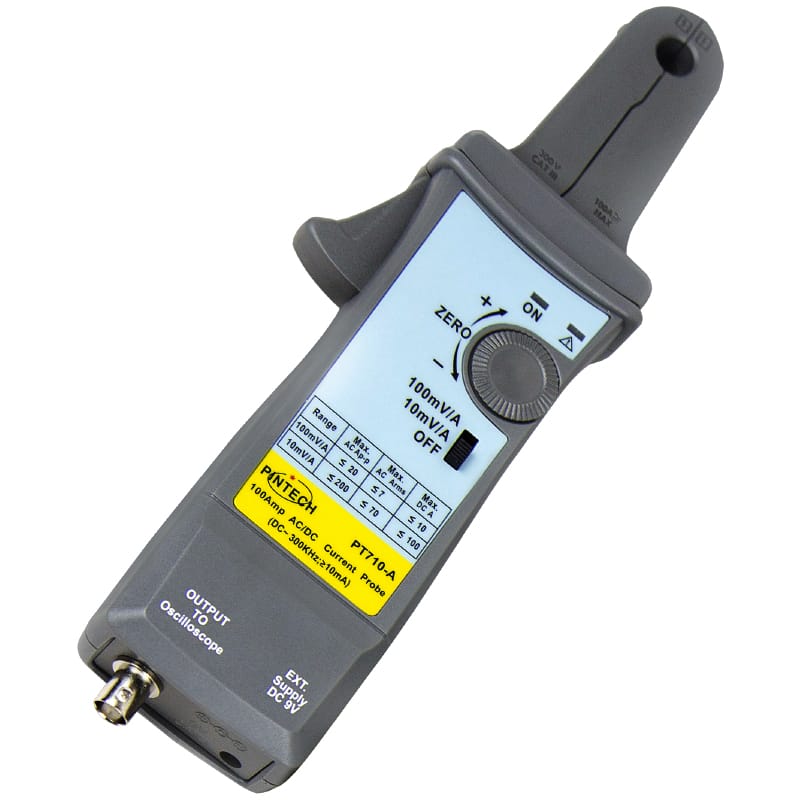

型式:PT710-A		製品仕様
		型式	PT710-A
		帯域幅	DC〜300 kHz
		最大DC電流、ピーク電流	100ADC 200Ap-p
		最大AC電流	70A rms
		変換比	2レンジ10mV/ A;100mV/A
		クランプ直径	≤11mmΦ
		最大感度	10mA
		立ち上がり時間	1.2ns
		DC確度	±3%:30mA〜 15A@200mV/ A ±4%:300mA〜 80A@20mV/A ± 15%:80A〜150A
		最大作動電圧	300V CATⅢ/600V CATⅡ
		寸法（W × H × D）	70 × 280 × 32 mm
		価格（税込）	114,400円

型式:PT710-B		製品仕様
		型式	PT710-B
		帯域幅	DC〜500 kHz
		最大DC電流、ピーク電流	50ADC 100Ap-p
		最大AC電流	35A rms
		変換比	2レンジ20mV/ A;200mV/A
		クランプ直径	≤11mmΦ
		最大感度	5mA
		立ち上がり時間	0.7ns
		DC確度	±3%:30mA〜 5A@200mV/A ± 4%:300mA〜 20A@20mV/A ± 15%:20A〜50A
		最大作動電圧	300V CATⅢ/600V CATⅡ 寸法
		寸法（W × H × D）	70 × 280 × 32 mm
		価格（税込）	159,500円

型式:PT710-C		製品仕様
		型式	PT710-C
		帯域幅	1 MHz
		最大DC電流、ピーク電流	70ADC 140Ap-p
		最大AC電流	50A rms
		変換比	2レンジ50mV/ A;500mV/A
		クランプ直径	≤10.3mmΦ
		最大感度	2mA
		立ち上がり時間	0.35ns
		DC確度	±3%:20mA〜 7A@500mV/A ± 4%:200mA〜 50A@50mV/A ± 15%:50A〜70A
		最大作動電圧	300V CATⅢ/600V CATⅡ
		寸法（W × H × D）	81 × 262 × 36 mm
		価格（税込）	179,300円

型式:PT710-D		製品仕様
		型式	PT710-D
		帯域幅	1.5 MHz
		最大DC電流、ピーク電流	40ADC 80Ap-p
		最大AC電流	28A rms
		変換比	2レンジ0.1V/ A;1V/A
		クランプ直径	≤10.3mmΦ
		最大感度	1mA
		立ち上がり時間	0.23ns
		DC確度	3%:10mA〜 4A1V/A ± 4%:100mA〜 40A0.1V/A
		最大作動電圧	300V CATⅢ/600V CATⅡ
		寸法（W × H × D）	81 × 262 × 36 mm
		価格（税込）	199,100円

型式:PT710-F		製品仕様
		型式	PT710-F
		帯域幅	DC〜500 kHz
		最大DC電流、ピーク電流	150ADC 300Ap-p
		最大AC電流	100A rms
		変換比	2レンジ20mV/ A;200mV/A
		クランプ直径	≤11mmΦ
		最大感度	5mA
		立ち上がり時間	0.7ns
		DC確度	±3%:30mA〜 15A@50mV/A ± 4%:300mA〜 80A@5mV/A ± 15%:20A〜150A
		最大作動電圧	300V CATⅢ/600V CATⅡ
		寸法（W × H × D）	70 × 280 × 32 mm
		価格（税込）	184,800円

型式:PT710-H		製品仕様
		型式	PT710-H
		帯域幅	DC〜300 kHz
		最大DC電流、ピーク電流	200ADC 400Ap-p
		最大AC電流	140A rms
		変換比	2レンジ10mV/ A;100mV/A
		クランプ直径	≤11mmΦ
		最大感度	10mA
		立ち上がり時間	1.2ns
		DC確度	±3%:50mA〜 20A@100mV/ A ±4%:500mA〜 80A@10mV/A ± 15%:80A〜200A
		最大作動電圧	300V CATⅢ/600V CATⅡ
		寸法（W × H × D）	70 × 280 × 32 mm
		価格（税込）	154,000円

仕様

型式	帯域幅	最大DC電流、ピーク電流	最大AC電流	変換比	クランプ直径	最大感度	立ち上がり時間	DC確度	最大作動電圧	寸法（W × H × D）	価格（税抜）
PT710-A	DC〜300 kHz	100ADC 200Ap-p	70A rms	2レンジ10mV/ A;100mV/A	≤11mmΦ	10mA	1.2ns	±3%:30mA〜 15A@200mV/ A ±4%:300mA〜 80A@20mV/A ± 15%:80A〜150A	300V CATⅢ/600V CATⅡ	70 × 280 × 32 mm	114,400円
PT710-B	DC〜500 kHz	50ADC 100Ap-p	35A rms	2レンジ20mV/ A;200mV/A	≤11mmΦ	5mA	0.7ns	±3%:30mA〜 5A@200mV/A ± 4%:300mA〜 20A@20mV/A ± 15%:20A〜50A	300V CATⅢ/600V CATⅡ	70 × 280 × 32 mm	159,500円
PT710-C	1 MHz	70ADC 140Ap-p	50A rms	2レンジ50mV/ A;500mV/A	≤10.3mmΦ	2mA	0.35ns	±3%:20mA〜 7A@500mV/A ± 4%:200mA〜 50A@50mV/A ± 15%:50A〜70A	300V CATⅢ/600V CATⅡ	81 × 262 × 36 mm	179300円
PT710-D	1.5 MHz	40ADC 80Ap-p	28A rms	2レンジ0.1V/ A;1V/A	≤10.3mmΦ	1mA	0.23ns	3%:10mA〜 4A1V/A ± 4%:100mA〜 40A0.1V/A	300V CATⅢ/600V CATⅡ	81 × 262 × 36 mm	199100円
PT710-F	DC〜500 kHz	150ADC 300Ap-p	100A rms	2レンジ20mV/ A;200mV/A	≤11mmΦ	5mA	0.7ns	±3%:30mA〜 15A@50mV/A ± 4%:300mA〜 80A@5mV/A ± 15%:20A〜150A	300V CATⅢ/600V CATⅡ	70 × 280 × 32 mm	184800円
PT710-H	DC〜300 kHz	200ADC 400Ap-p	140A rms	2レンジ10mV/ A;100mV/A	≤11mmΦ	10mA	1.2ns	±3%:50mA〜 20A@100mV/ A ±4%:500mA〜 80A@10mV/A ± 15%:80A〜200A	300V CATⅢ/600V CATⅡ	70 × 280 × 32 mm	154000円
