高周波電流プローブPTシリーズ

高周波電流プローブPTシリーズ

最高50 MHzまで測れる高周波電流プローブです。

T&Mallで探すデモ機貸出

特長

最高50 MHzまで測れる高周波電流プローブです。

ラインナップ

型式	帯域幅	最大ピーク電流	DC電流	AC電流	最小テスト電流	価格（税込）
PT-227	2 MHz	70Ap-p	35A	24A rms	20mA	お問い合わせ
PT-320	20 MHz	60Ap-p	30A	20A rms	20mA	お問い合わせ
PT-325	25 MHz	100Ap-p	40A	40A rms	20mA	お問い合わせ
PT-350	50 MHz	60Ap-p	30A	20A rms	20mA	お問い合わせ

製品詳細

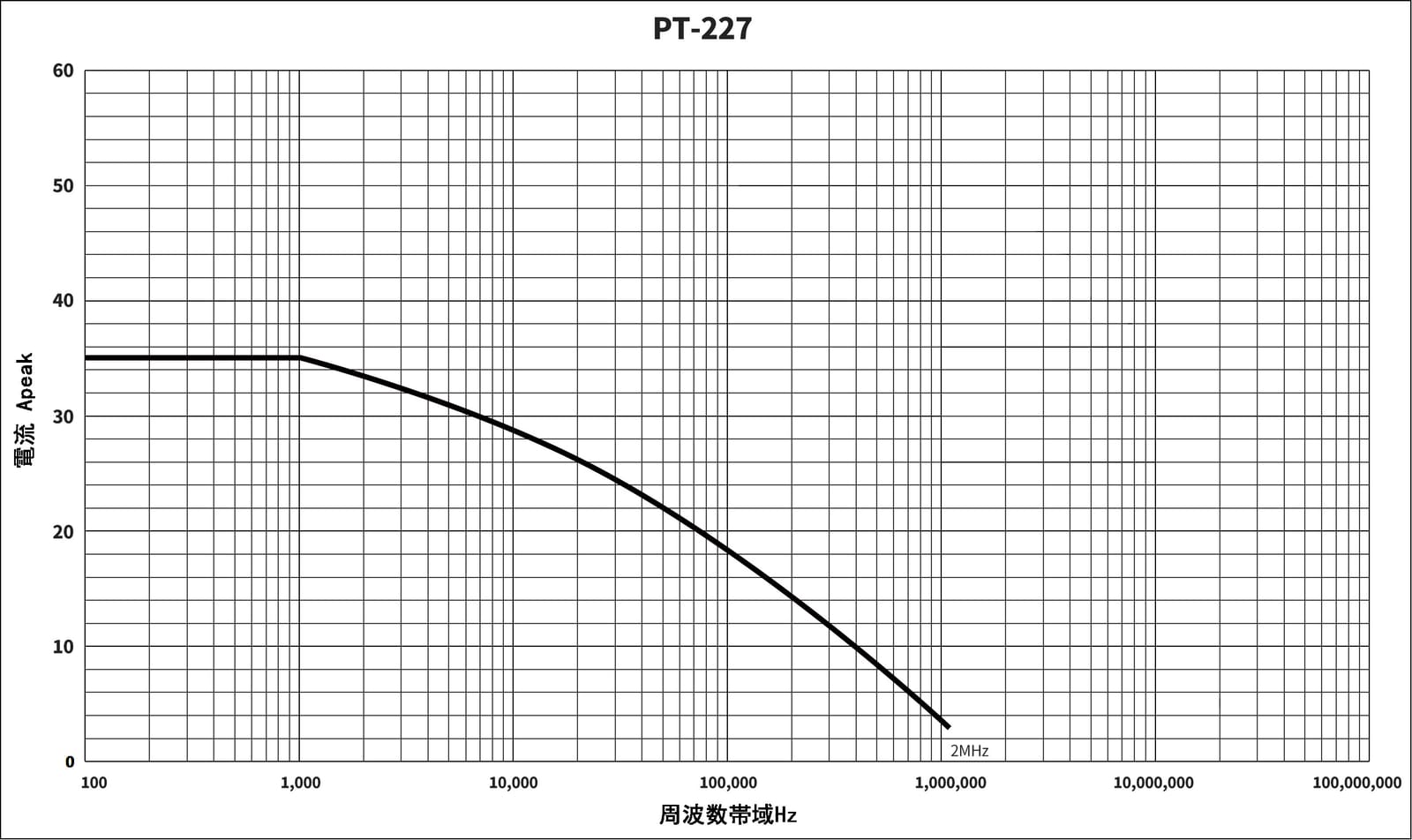

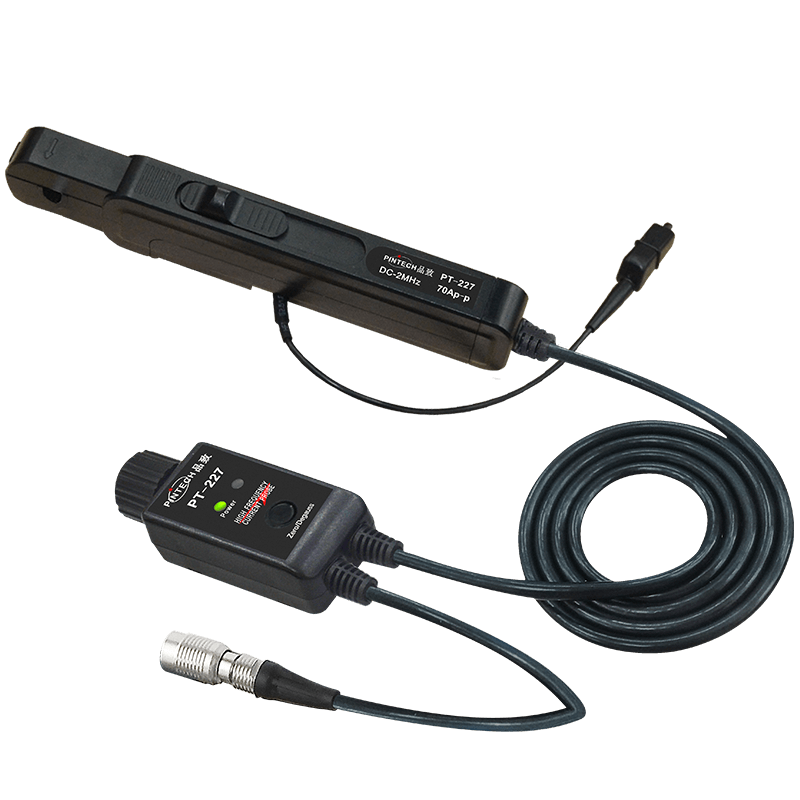

型式:PT-227		製品仕様		周波数特性
		型式	PT-227
		帯域幅	2 MHz
		最大ピーク電流	70Ap-p
		DC電流	35A
		AC電流	24A rms
		最小テスト電流	20mA
		確度	1%(±5mV)
		変換比	0.1V/A(10:1)
		ノイズ	≤6mA rms
		立ち上がり時間	17.5ns
		カップリング	AC/DC
		長さ	1.48m
		クランプ直径	5mm
		価格（税込）	239,800円

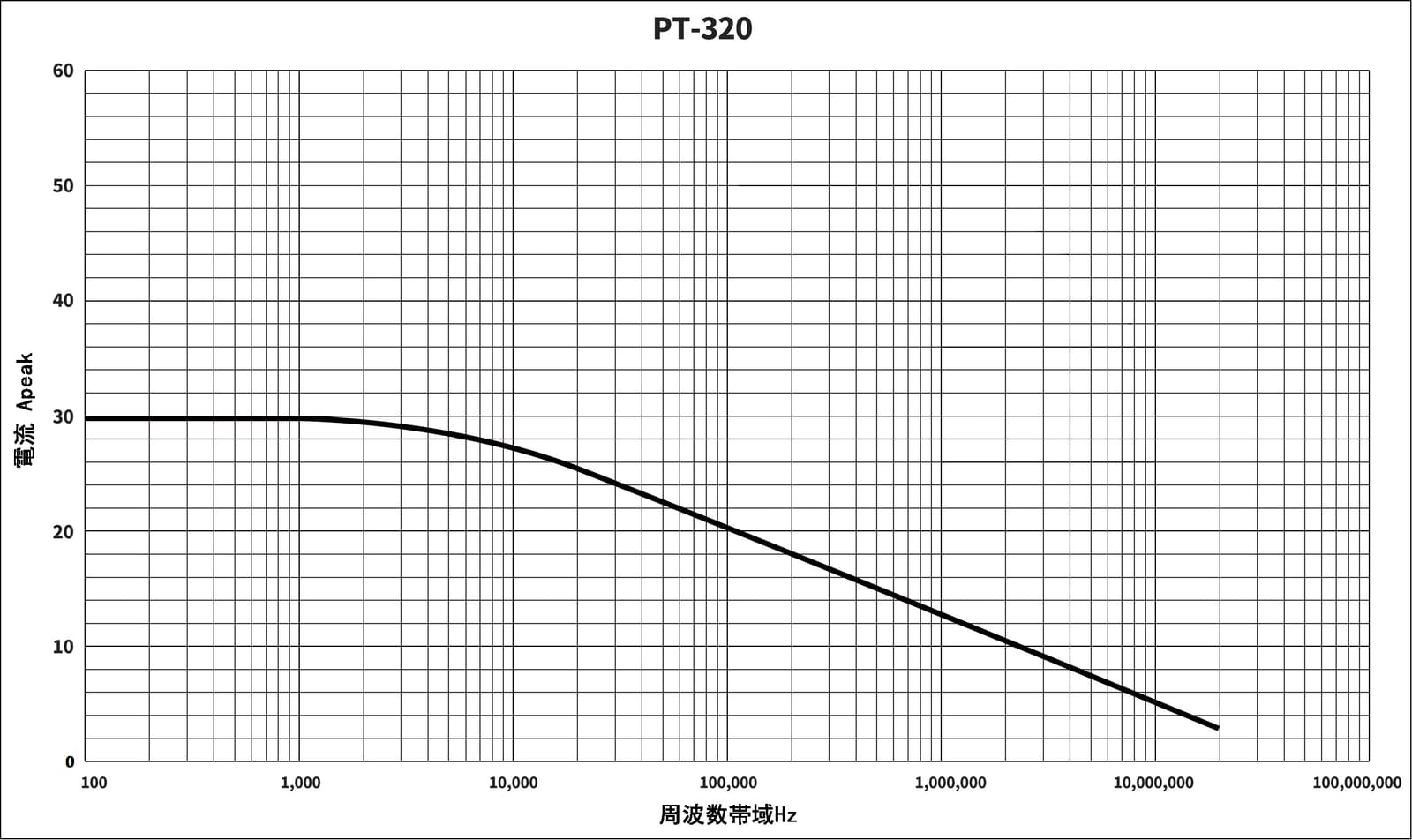

型式:PT-320		製品仕様		周波数特性
		型式	PT-320
		帯域幅	20 MHz
		最大ピーク電流	60Ap-p
		DC電流	30A
		AC電流	20A rms
		最小テスト電流	20mA
		確度	1%(±5mV)
		変換比	0.1V/A(10:1)
		ノイズ	≤6mA rms
		立ち上がり時間	17.5ns
		カップリング	AC/DC
		長さ	1.48m
		クランプ直径	5mm
		価格（税込）	267,300円

型式:PT-325		製品仕様		周波数特性
		型式	PT-325
		帯域幅	25 MHz
		最大ピーク電流	100Ap-p
		DC電流	40A
		AC電流	40A rms
		最小テスト電流	20mA
		確度	1%(±5mV)
		変換比	0.1V/A(10:1)
		ノイズ	≤6mA rms
		立ち上がり時間	≤14ns
		カップリング	AC/DC
		長さ	1.48m
		クランプ直径	5mm
		価格（税込）	284,900円

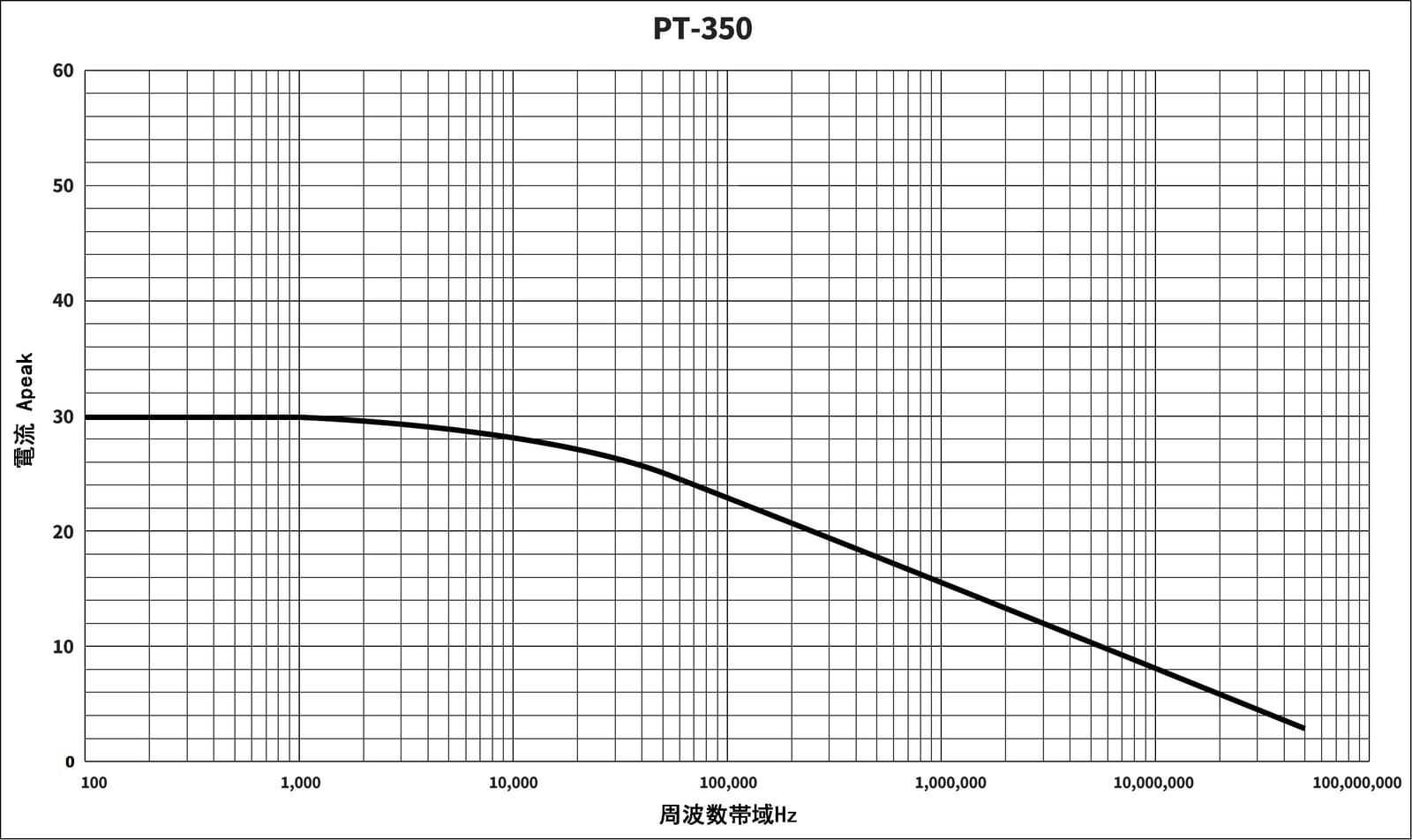

型式:PT-350		製品仕様		周波数特性
		型式	PT-350
		帯域幅	50 MHz
		最大ピーク電流	60Ap-p
		DC電流	30A
		AC電流	20A rms
		最小テスト電流	20mA
		確度	1%(±5mV)
		変換比	0.1V/A(10:1)
		ノイズ	≤6mA rms
		立ち上がり時間	≤7ns
		カップリング	AC/DC
		長さ	1.48m
		クランプ直径	5mm
		価格（税込）	276,100円

仕様

型式	帯域幅	最大ピーク電流	DC電流	AC電流	最小テスト電流	確度	ノイズ	立ち上がり時間	カップリング	長さ	クランプ直径	変換比
PT-227	2 MHz	70Ap-p	35A	24A rms	20mA	1%(±5mV)	≤6mA rms	17.5ns	AC/DC	1.48m	5mm	0.1V/A(10:1)
PT-320	20 MHz	60Ap-p	30A	20A rms	20mA	1%(±5mV)	≤6mA rms	17.5ns	AC/DC	1.48m	5mm	0.1V/A(10:1)
PT-325	25 MHz	100Ap-p	40A	40A rms	20mA	1%(±5mV)	≤6mA rms	≤14ns	AC/DC	1.48m	5mm	0.1V/A(10:1)
PT-350	50 MHz	60Ap-p	30A	20A rms	20mA	1%(±5mV)	≤6mA rms	≤7ns	AC/DC	1.48m	5mm	0.1V/A(10:1)
