特長
- 1チャンネル
- 最大出力：500Wチャンネル
- 出力分解能：10mV / 1mA

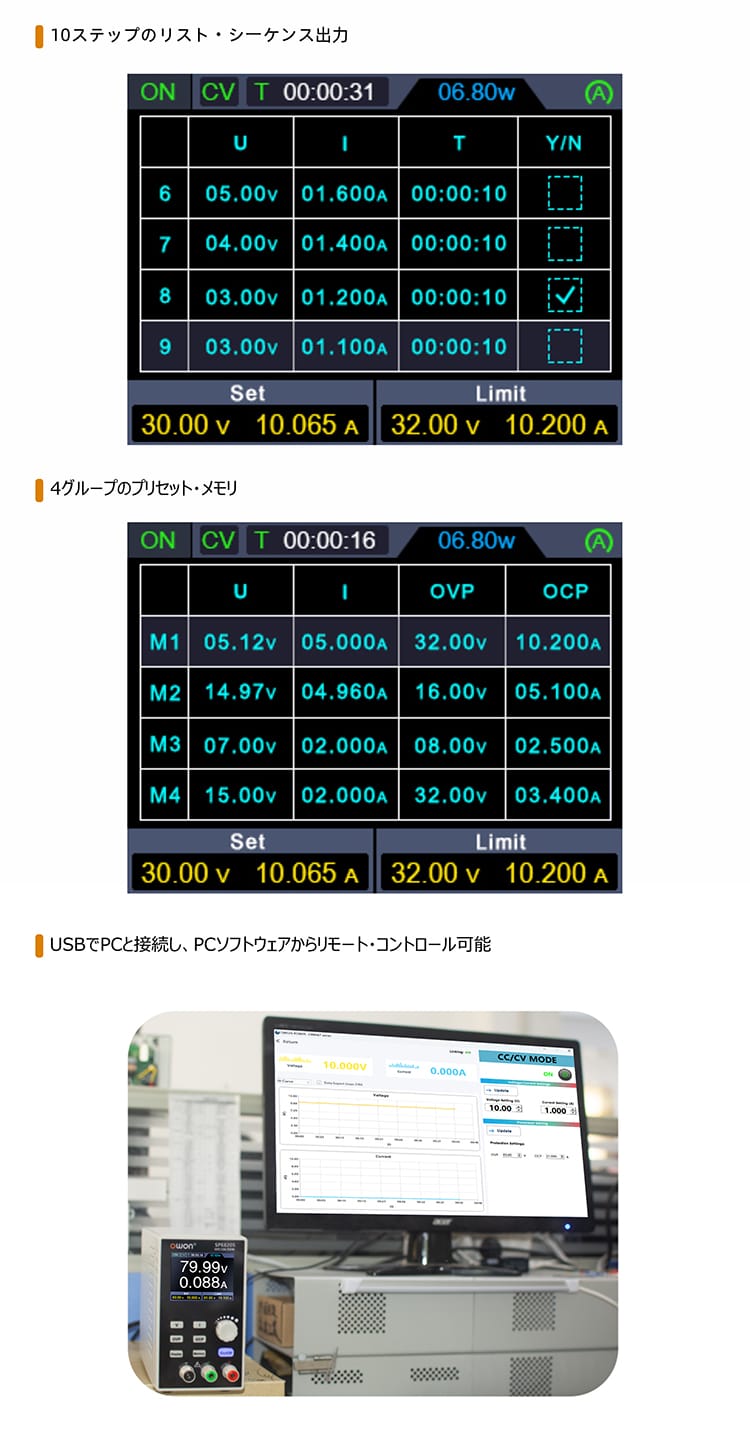

- シーケンス（リスト）出力：10ステップ

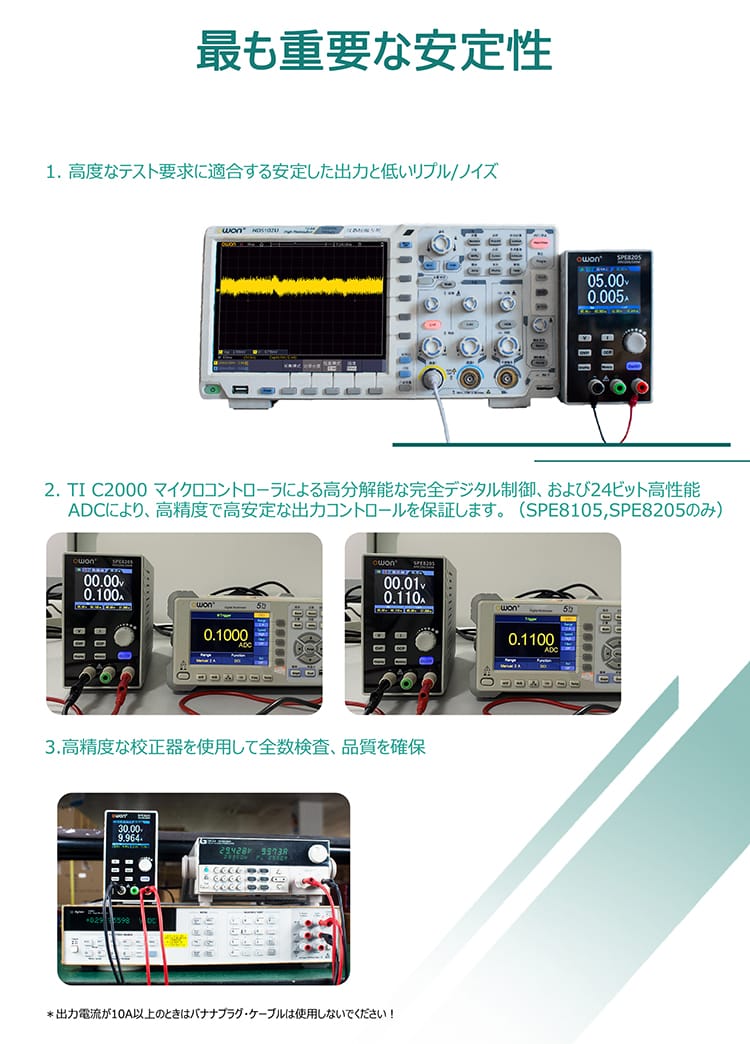

- 低リプル / ノイズ

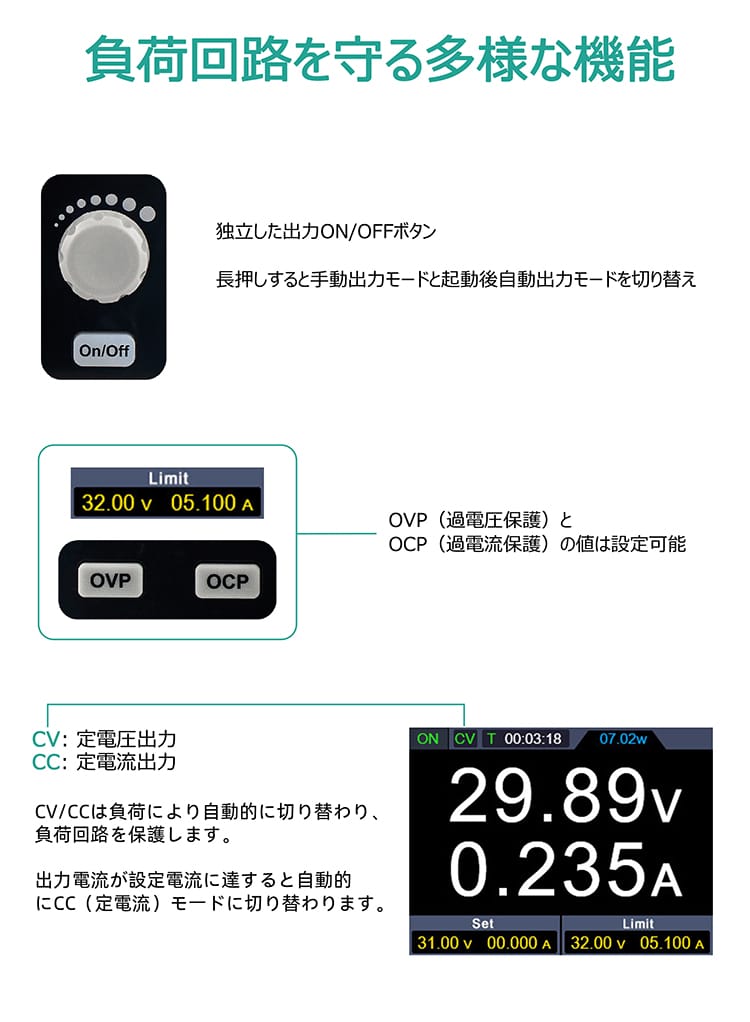

- 過電圧保護 / 過電流保護

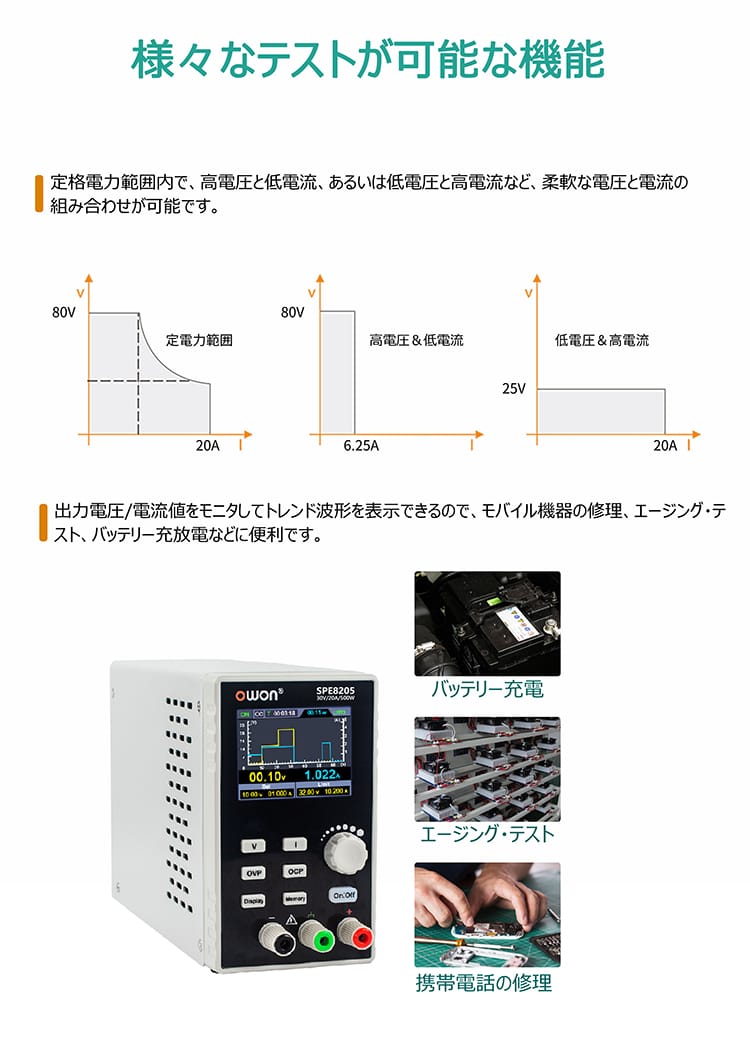

- 出力電圧/電流波形モニタ機能
- 温度コントロール空冷ファン

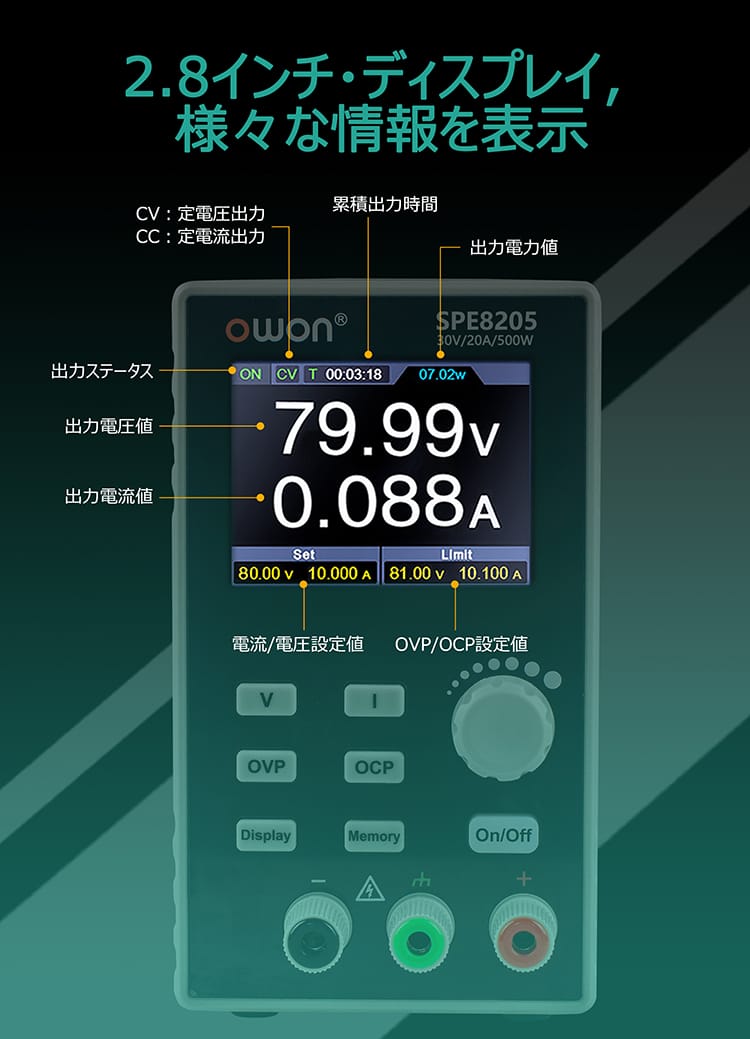

- 2.8インチLCD
- インターフェース：USBデバイス
- 小型軽量、約1.8kg
ラインナップ
| モデル | 最大出力 | 出力レンジ | チャンネル数 | 出力分解能 | 税込価格（円） |
|---|---|---|---|---|---|

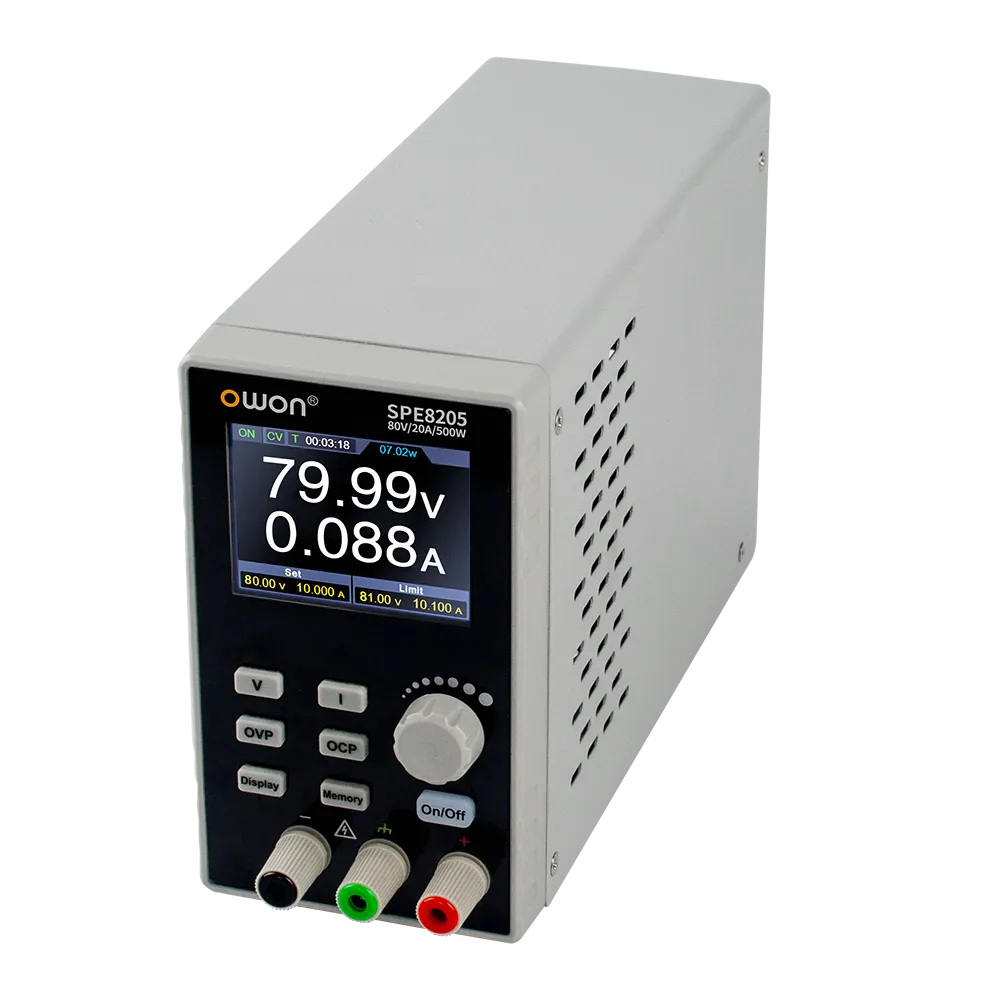

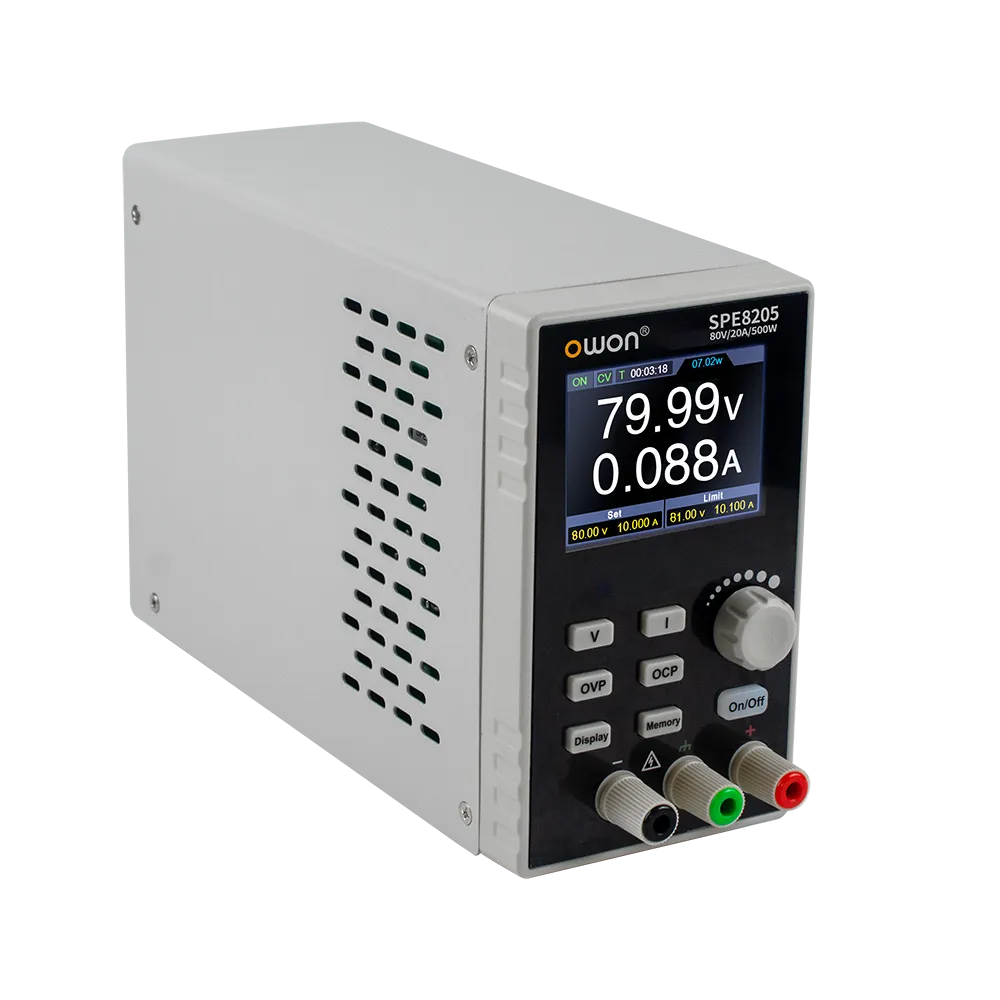

| SPE6205 | 500W | 60V/20A | 1 | 10mV/1mA | ¥35,200 |
| SPE8105 | 500W | 80V/10A | 1 | 10mV/1mA | ¥34,100 |
| SPE8205 | 500W | 80V/20A | 1 | 10mV/1mA | ¥38,500 |
製品詳細
仕様
既定温度で30分以上連続して通電して暖機後の仕様：
|
モデル |
SPE6205 |
SPE8105 |
SPE8205 | |
|---|---|---|---|---|
|
出力電圧 |
0 - 60V |
0 - 80V |
0 - 80V | |
|
出力電流 |
20A |
10A |
20A | |
|
最大出力電力 |
500W | |||
|
OVP（過電圧保護） |
63V |
85V |
85V | |
|
OCP（過電流保護） |
21A |
11A |
21A | |
|
OTP（過熱保護） |
85℃ | |||
|
負荷レギュレーション |
≤20mV（電圧）；≤10mA（電流） | |||
|
ライン・レギュレーション |
≤20mV（電圧）；≤10mA（電流） | |||
|
設定分解能 |
10mV / 1mA | |||
|
リードバック分解能 |
10mV / 1mA | |||
|
設定確度（25℃±5℃） |
電圧 |
≤0.05% ± 20mV ≤0.05% ± 10mA |
≤0.05% ± 20mV ≤0.05% ± 20mA | |
|
電流 | ||||
|
リードバック確度（25℃±5℃） |
電圧 |
≤0.05% ± 20mV |
≤0.05% ± 20mV | |
|
電流 |
≤0.05% ± 10mA |
≤0.05% ± 20mA | ||
|
リプル/ノイズ (*) |
≤50mVp-p；≤15mAp-p | |||
|
出力温度係数 （0℃-40℃） |
100ppm/℃（電圧）；200ppm/℃（電流） | |||
|
リードバック温度係数 |
100ppm/℃（電圧）；200ppm/℃（電流） | |||
|
過渡応答時間 (50%-100% 定格負荷) |
≤5.0ms | |||
|
ストレージ |
4 グループ | |||
|
ディスプレイ |
2.8インチLCD (IPS) | |||
|
インターフェース |
USBデバイス | |||
|

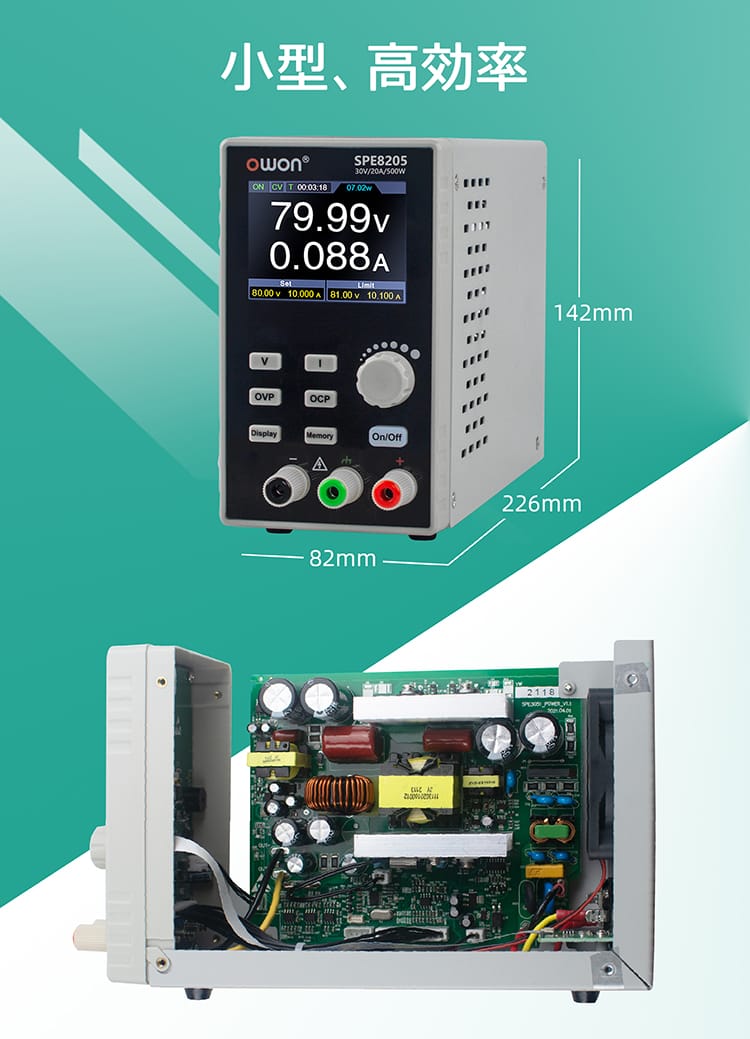

寸法 |
82mm（W）× 142mm（H）×226mm（D） | |||
|
重量 |
約 1.8 kg | |||
* リプル & ノイズ (ノイズ帯域 20 MHz, リプル帯域 1 MHz, 10uF 電解コンデンサと 0.1uF セラミックコンデンサを出力端子に並列に接続してテスト)
アクセサリー
付属品は実際の出荷内容に準じます。
電源コード
クイックガイド
USBケーブル
テストリード（オプション）
