デジタル・オシロスコープの進歩により、低速バスのデバッグは格段に容易になりました。I2C、SPI、CAN のいずれでも、波形を直接データに変換できるオシロスコープがあります。その進化の過程を見てみましょう。
1. オシロスコープの進化がプロトコル・デコードを容易に
オシロスコープはアナログからデジタルへと進化し、信号の取り込み、帯域幅、サンプルレート、表示方式などに大きな変化をもたらしました。この変化は「プロトコル・デコード」にも表れており、「0」と「1」を人手で読み解く作業から解放され、効率が大きく向上しました。
ここでは、オシロスコープの進化に伴うプロトコル・デコードの変化を具体的に見ていきます。
2. プロトコル・デコードの基本
2. プロトコル・デコードの基本
初期のオシロスコープでできたのは簡単な波形表示とデータ測定だけで、プロトコルの波形を詳しく理解するには、区間ごとに解析する必要がありました。
例えば I2C プロトコル（クロック信号とデータ信号）を観測する場合、クロックとデータの信号を1つずつ追って必要な形に「翻訳」し、対応する物理量と照らし合わせる必要がありました。作業量が多いだけでなく、効率が悪く、間違いも起こりやすい方法でした。
3. 現在のプロトコル・デコード

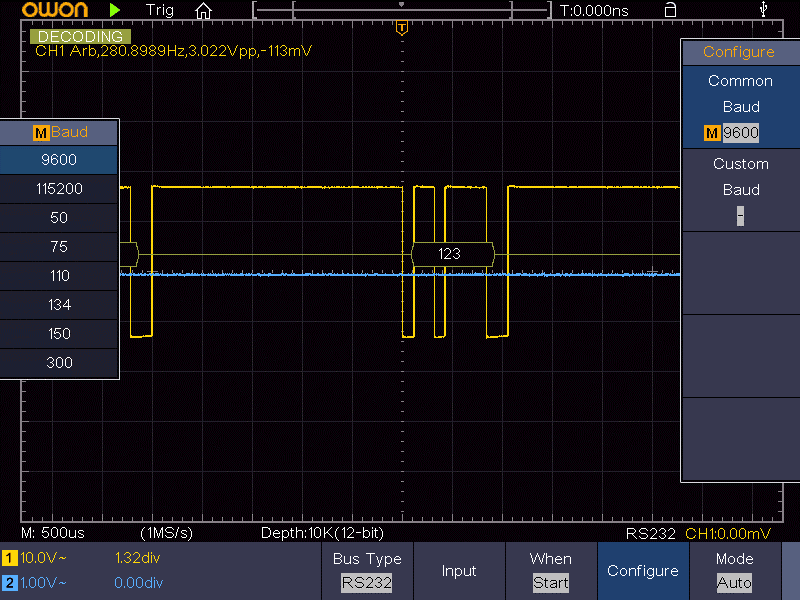

現在は、波形データを直接デコードして16進数、10進数、文字で表示できます。大幅な時間の節約になり、開発効率が大きく向上します。
