ADS800A シリーズ 12ビットデジタル・オシロスコープ

12ビットADC搭載
オシロスコープに、周波数カウンタ、電圧計、FFTアナライザを統合
70 - 200 MHz 周波数帯域、1.25 GSa/s サンプリングレート
50M 最大メモリ長、700,000wfms/s 最高波形更新レート、信号をクリアに取り込み可能
垂直軸スケール 500uV/div-10 V/div

特長

12ビットADC搭載
オシロスコープに、周波数カウンタ、電圧計、FFTアナライザを統合
70 - 200 MHz 周波数帯域、1.25 GSa/s サンプリングレート
50M 最大メモリ長、700,000wfms/s 最高波形更新レート、信号をクリアに取り込み可能
垂直軸スケール 500uV/div-10 V/div
1MポイントFFT解析、周波数成分を正確に表示
豊富なトリガタイプ：エッジ、ビデオ、パルス幅、スロープ、ラント、ウインドウ、タイムアウト、N番めエッジ、ロジック、RS232/UART、l2C、SPI、CAN、LIN
2チャンネルハードウェア・デコーディング：RS232/UART、I2C、SPI、CAN、LIN
マウスやキーボードをサポート、作業効率が向上
オプションの Wi-Fi/Bluetooth モジュールでネットワークプリンタをサポート
薄型デザインによる省スペース化できる

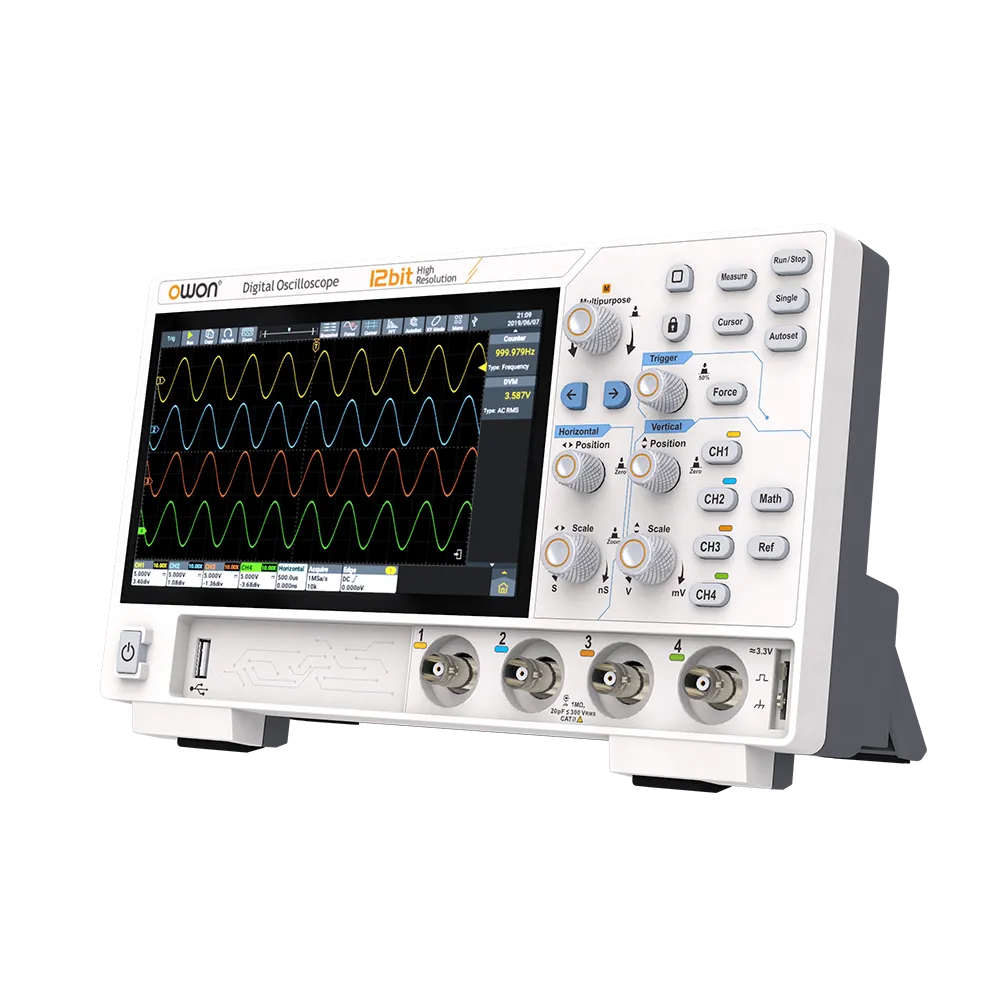

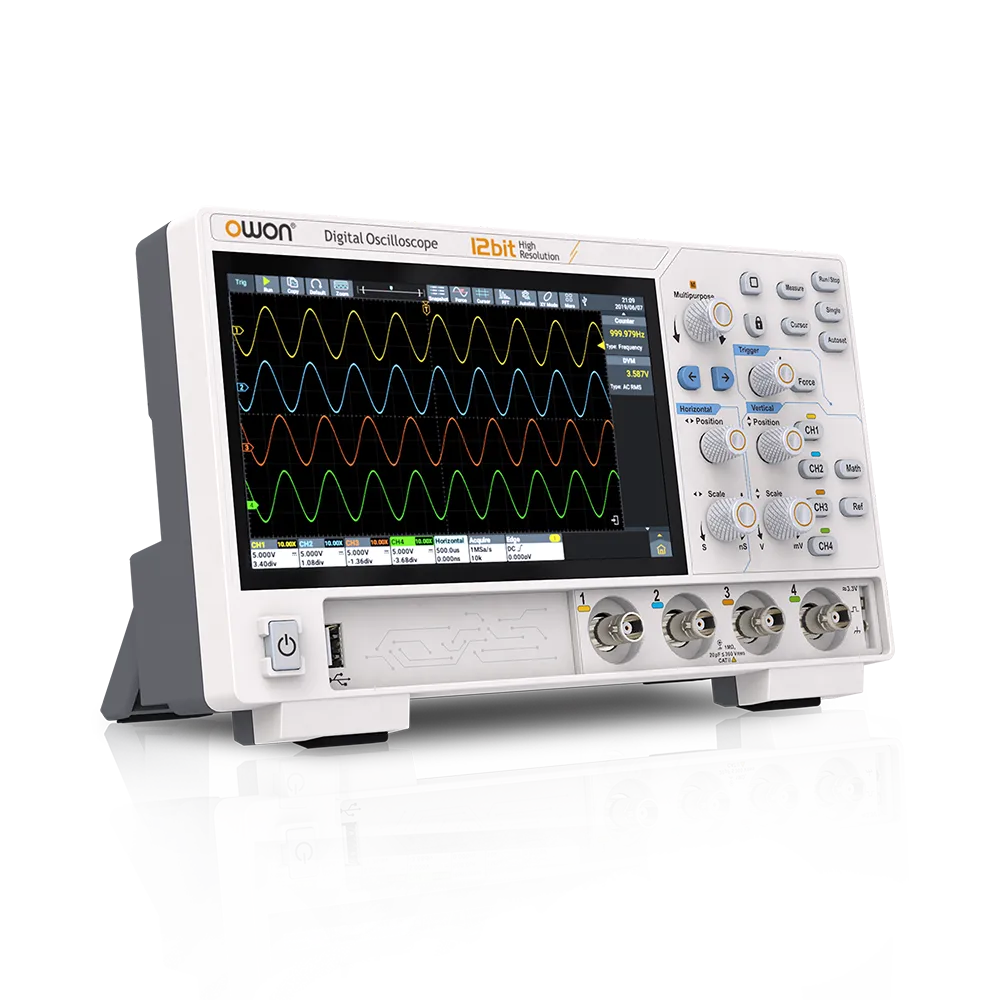

7インチマルチタッチ・スクリーン、拡張された操作エクスペリエンス

ラインナップ

モデル	チャンネル数	周波数帯域	サンプルレート	レコード長	税込価格（円）
ADS802A	2	70 MHz	1.25 GSa/s	50M	¥46,200
ADS804A	4	70 MHz	1.25 GSa/s	50M	¥55,000
ADS812A	2	100 MHz	1.25 GSa/s	50M	¥60,500
ADS814A	4	100 MHz	1.25 GSa/s	50M	¥69,300
ADS822A	2	200 MHz	1.25 GSa/s	50M	¥85,800
ADS824A	4	200 MHz	1.25 GSa/s	50M	¥96,800

製品詳細

仕様

モデル	ADS802A	ADS812A	ADS822A	ADS804A	ADS814A	ADS824A
周波数帯域（-3 dB）	70 MHz	100 MHz	200 MHz	70 MHz	100 MHz	200 MHz
チャンネル数	2			4
最高サンプルレート	1.25 GSa/s（1,2チャンネル使用時）625 MSa/s (3,4チャンネル使用時)
アクイジション・モード	サンプル, ピーク検出, ハイレゾ, アベレージ, セグメント			DCゲイン確度	3%（≤1 mV）; 2%（2 mV）; 1.5% (≥5mV)
最高波形取り込みレート	700,000wfms/s			最大レコード長	50M
垂直軸スケール	500μV/div - 10 V/div			垂直軸分解能	12ビット
水平軸スケール	1ns/div - 1000s/div, 1-2-5ステップ			時間軸確度	±25ppm（代表値）
入力インピーダンス	1MΩ ±2% // 20pF ±5pF
プローブ減衰比	1.00μX-1.00MX, 1-2-5ステップ、ユーザー設定
トリガ・タイプ	エッジ、ビデオ、パルス幅、スロープ、ラント、ウィンドウ、タイムアウト、N番目エッジ、ロジック、RS232/UART、I2C、SPI、CAN、LIN
バス・デコーディング	RS232/UART、I2C、SPI、CAN、LIN
自動測定	周期、周波数、+パルス幅、-パルス幅、立ち上がり時間、立ち下がり時間、画面デューティ、+デューティ、-デューティ、Vavg、Vpp、VRMS、オーバーシュート、Vmax、Vmin、Vtop、周期 RMS、Vbase、Vamp、プリシュート、標準偏差、+パルス数、-パルス数、立ち上がりエッジ数、立ち下がりエッジ数、面積、周期面積、遅延(A↑-B↑)、遅延(A↑-B↓)、遅延(A↓-B↑)、遅延(A↓-B↓)、位相(A↑-B↑)、位相(A↑-B↓)、位相(A↓-B↑)、位相(A↓-B↓)、FRR(A↑-B↑)、 FRF(A↑-B↓), FFR(A↓-B↑), FFF(A↓-B↓), LRR(A↑-B↑), LRF(A↑-B↓), LFR(A↓-B↑), LFF(A↓-B↓）
波形演算	+, -, *, /,&&, \|\|, ^, ！, Intg, Diff, Sqrt, 関数(Lg / Ln / Exp / Abs / Sine / Cosine / Tan), FFT, FFT rms, ユーザー定義, デジタルフィルタ(ローパス, ハイパス, バンドパス, バンドリジェクト)
周波数カウンタ	6-桁最高周波数: オシロスコープの最高周波数
電圧計	DC、AC+DCrms、ACrms。分解能：4桁（ACV/DCV）
そのほか

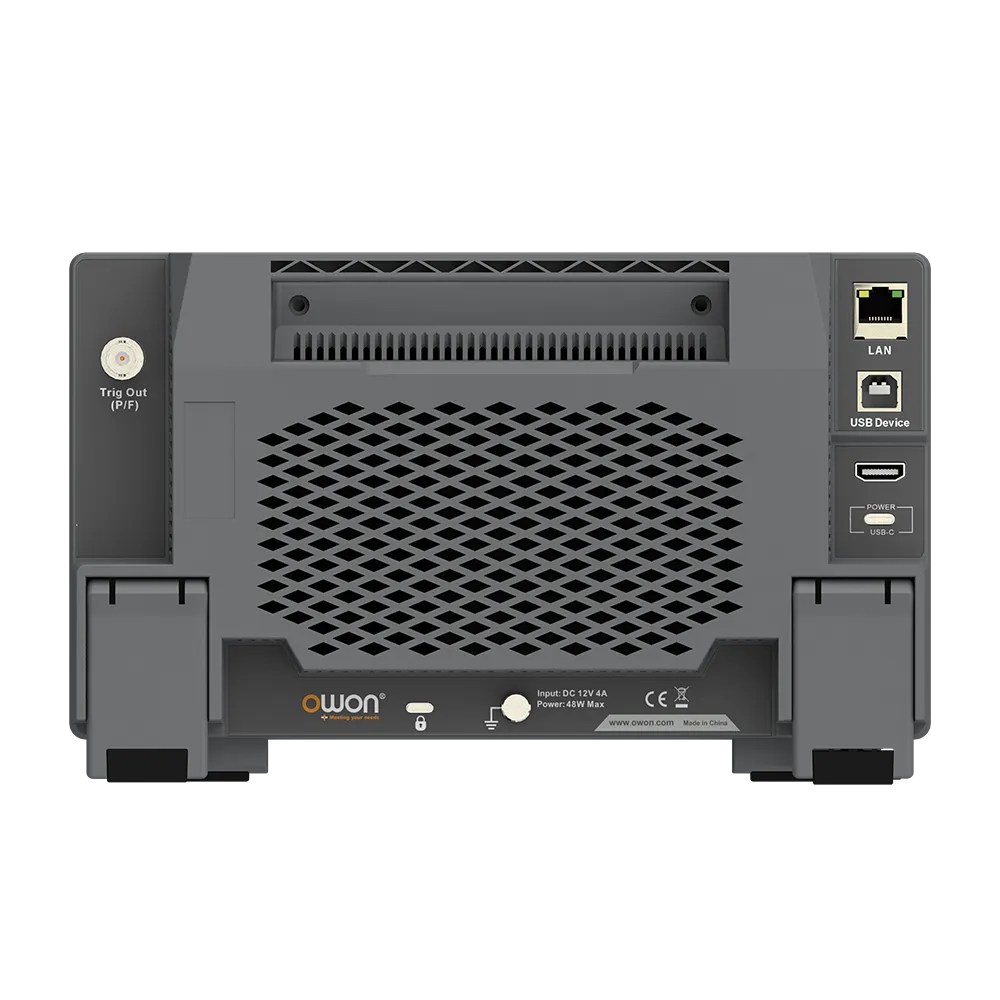

インターフェース	HDMI、USBデバイス、USBホスト、トリガ出力（P/F）、LAN
ディスプレイ	7 インチ (1024×600) 静電容量式マルチタッチ・スクリーン

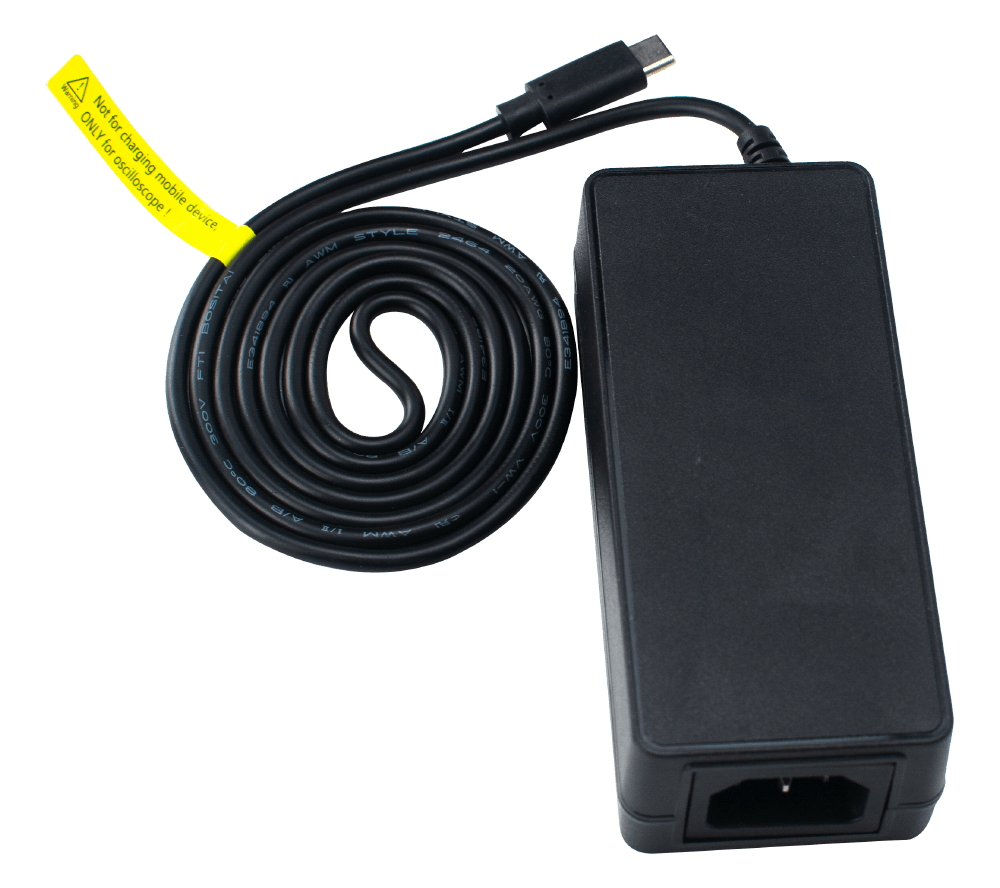

電源インターフェース	Type-C [1]

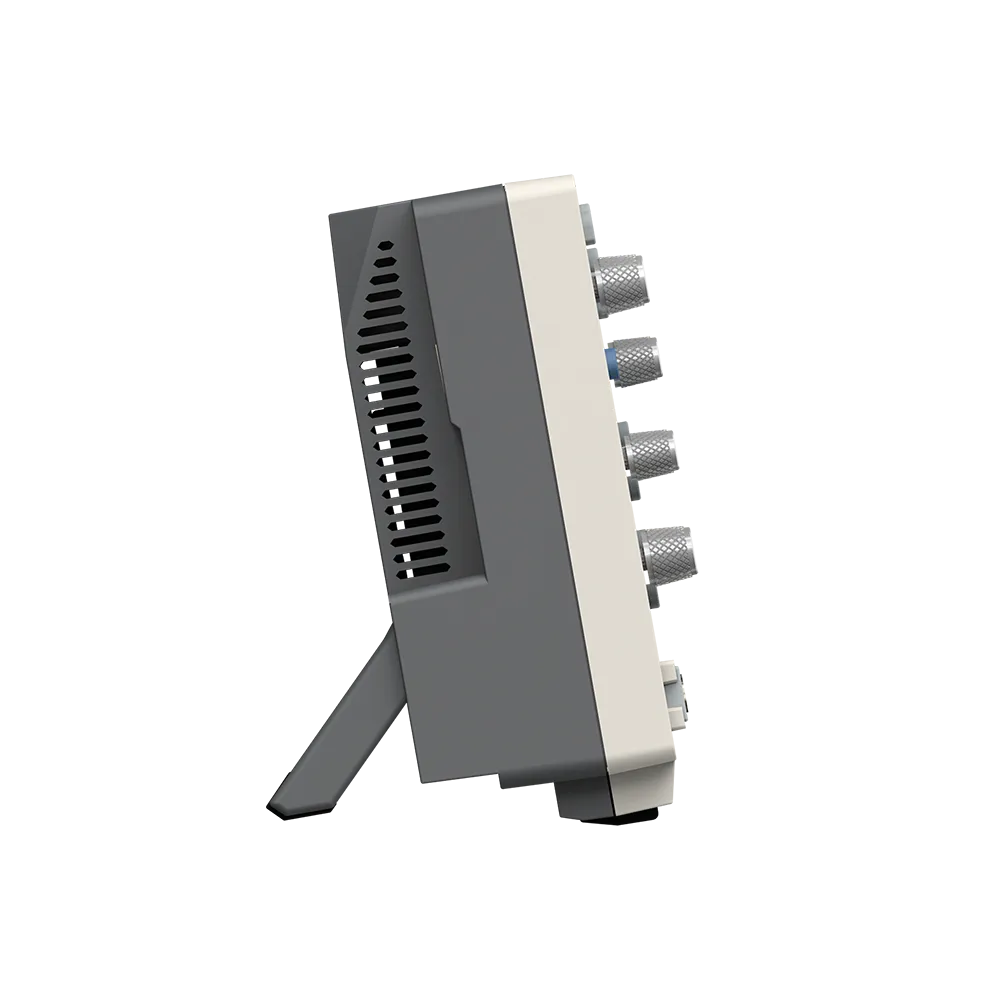

寸法（W × H × D）	260 × 160 × 78 mm
重量	約1.5kg（本体のみ）
