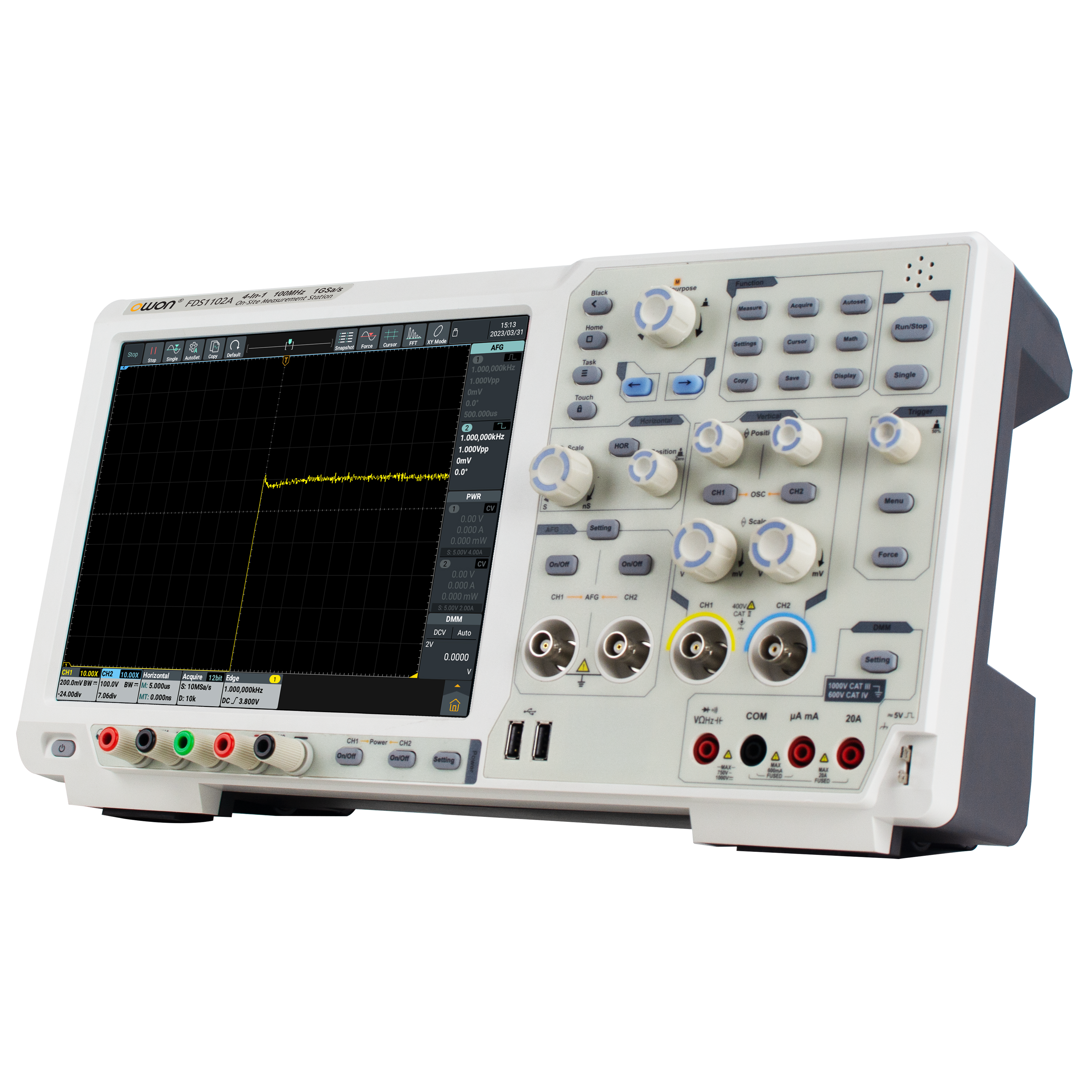

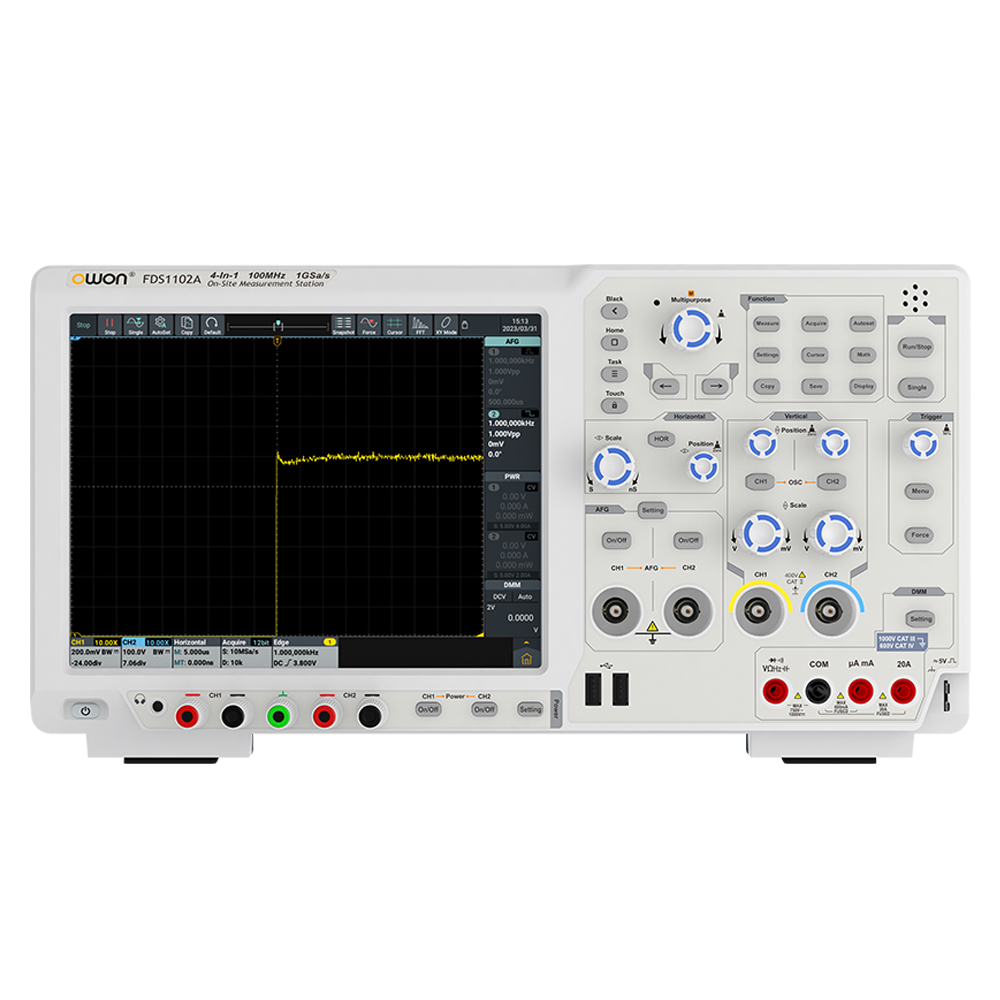

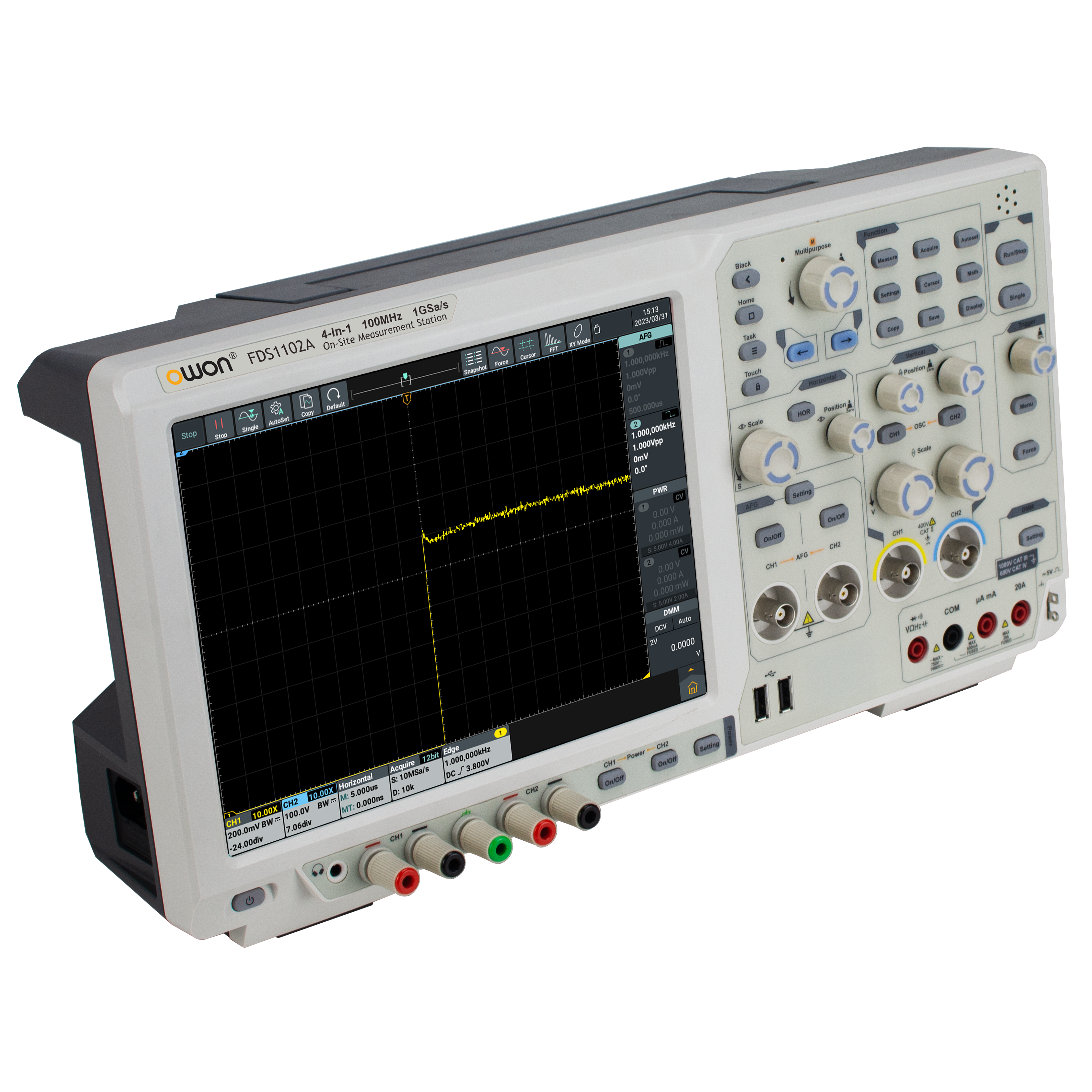

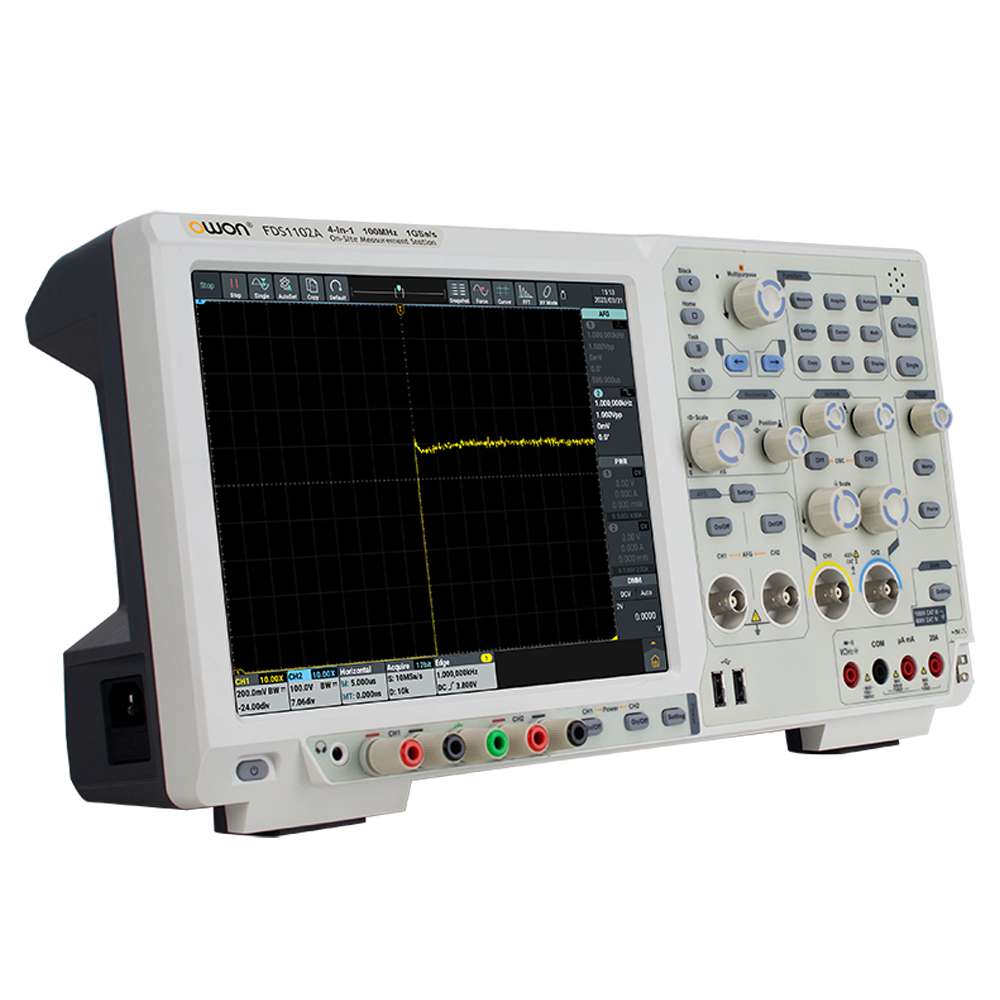

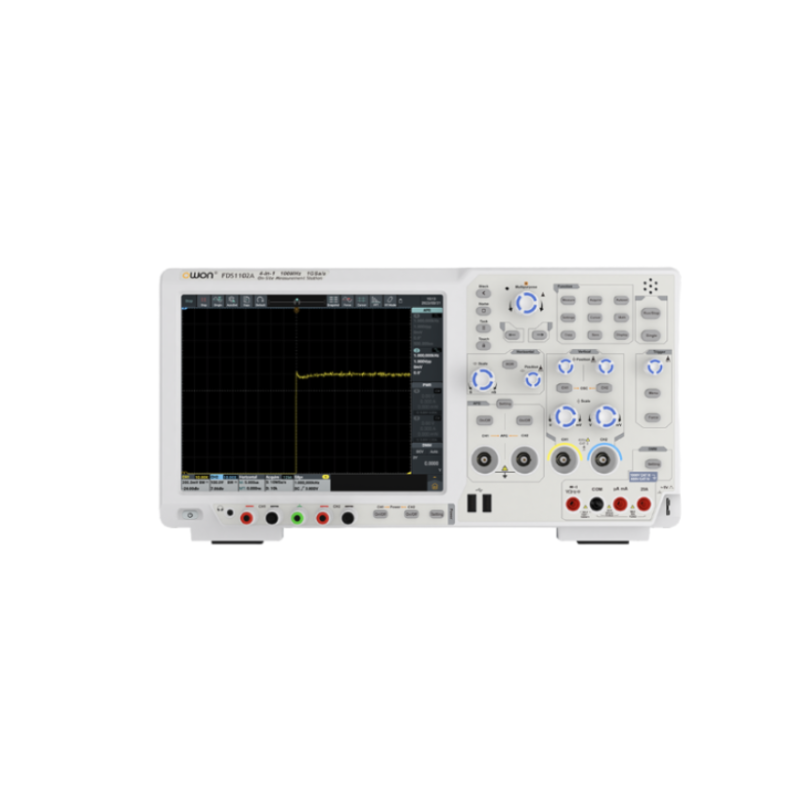

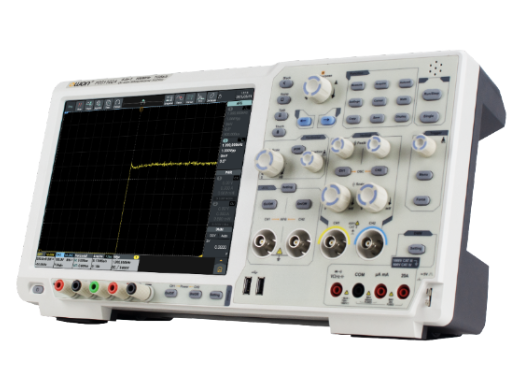

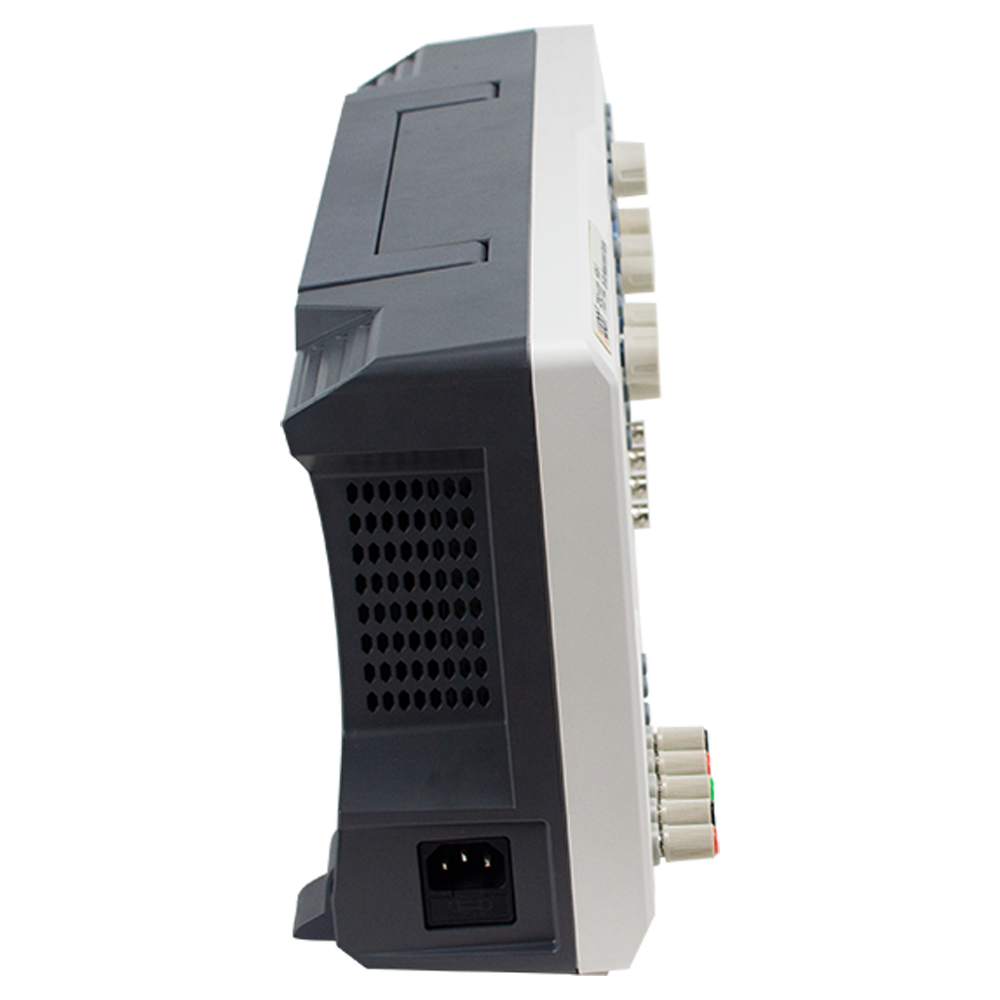

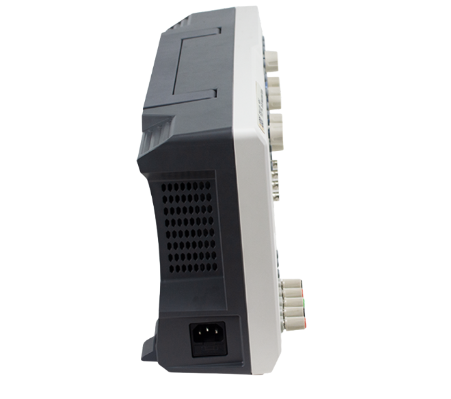

FDSシリーズベンチトップ・オシロスコープ

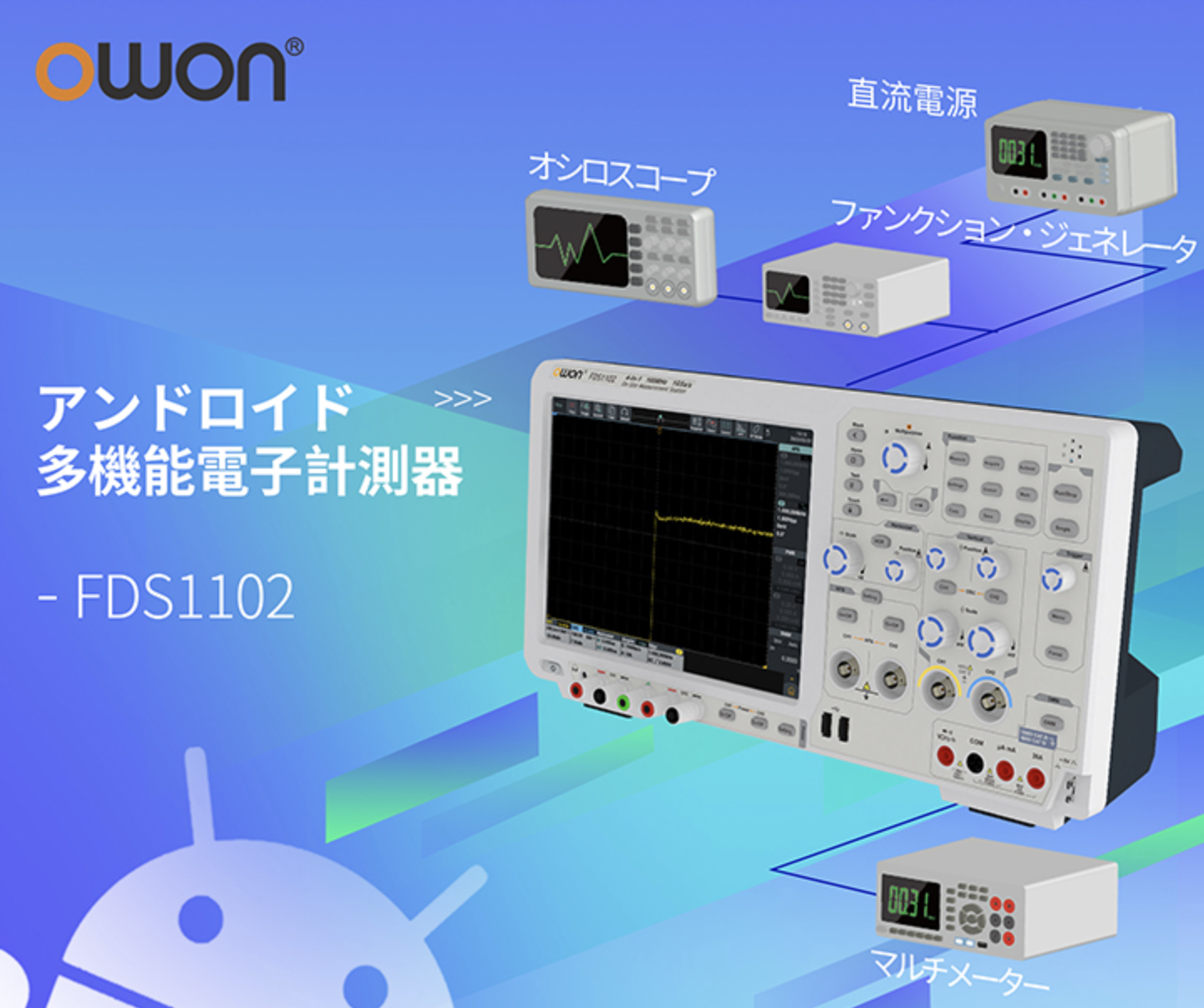

オシロスコープ+ファンクション・ジェネレータ+直流電源+DMM 4種の機能を１台に統合

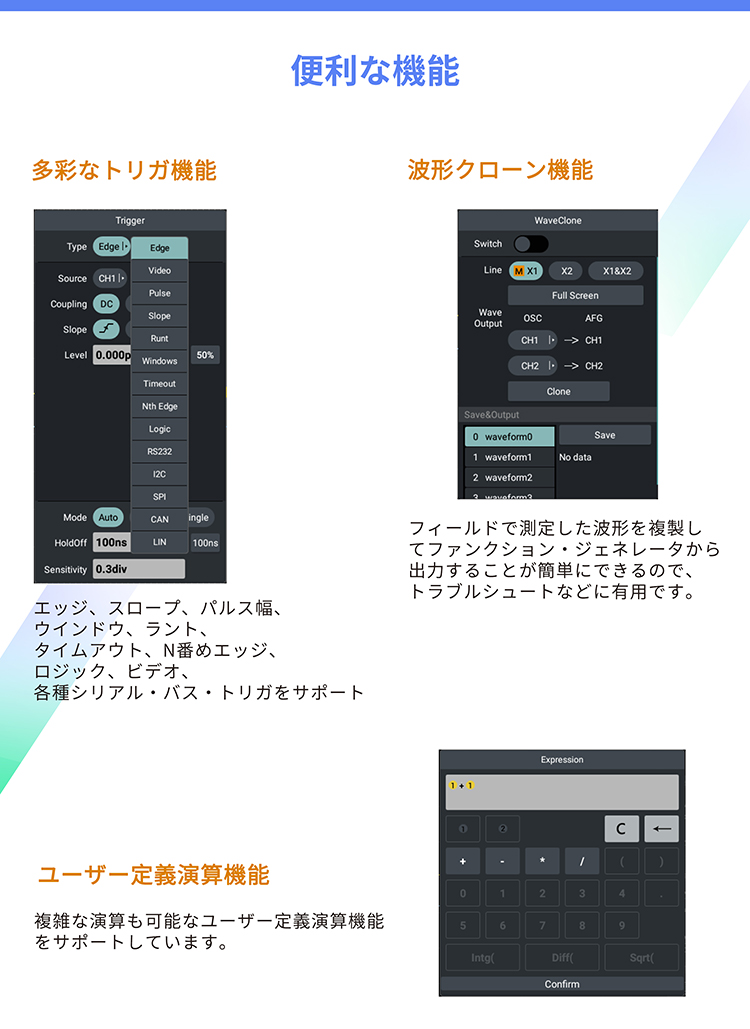

様々なトリガ・タイプ：エッジ、スロープ、パルス幅、ラント、ウインドウ、タイムアウト、N番めエッジ、ビデオ、ロジック、シリアル・バスなど
FRA（周波数応答解析）機能
アンドロイドを採用、新しい体験と可能性
外部HDMIディスプレイ、マウス、キーボードをサポート、編集操作を容易にします

特長

オシロスコープ+ファンクション・ジェネレータ+直流電源+DMM 4種の機能を１台に統合
様々なトリガ・タイプ：エッジ、スロープ、パルス幅、ラント、ウインドウ、タイムアウト、N番めエッジ、ビデオ、ロジック、シリアル・バスなど
FRA（周波数応答解析）機能
アンドロイドを採用、新しい体験と可能性
外部HDMIディスプレイ、マウス、キーボードをサポート、編集操作を容易にします
カメラ、マイクロフォン、スピーカー、ヘッドフォンをサポート、教育方法が拡がります

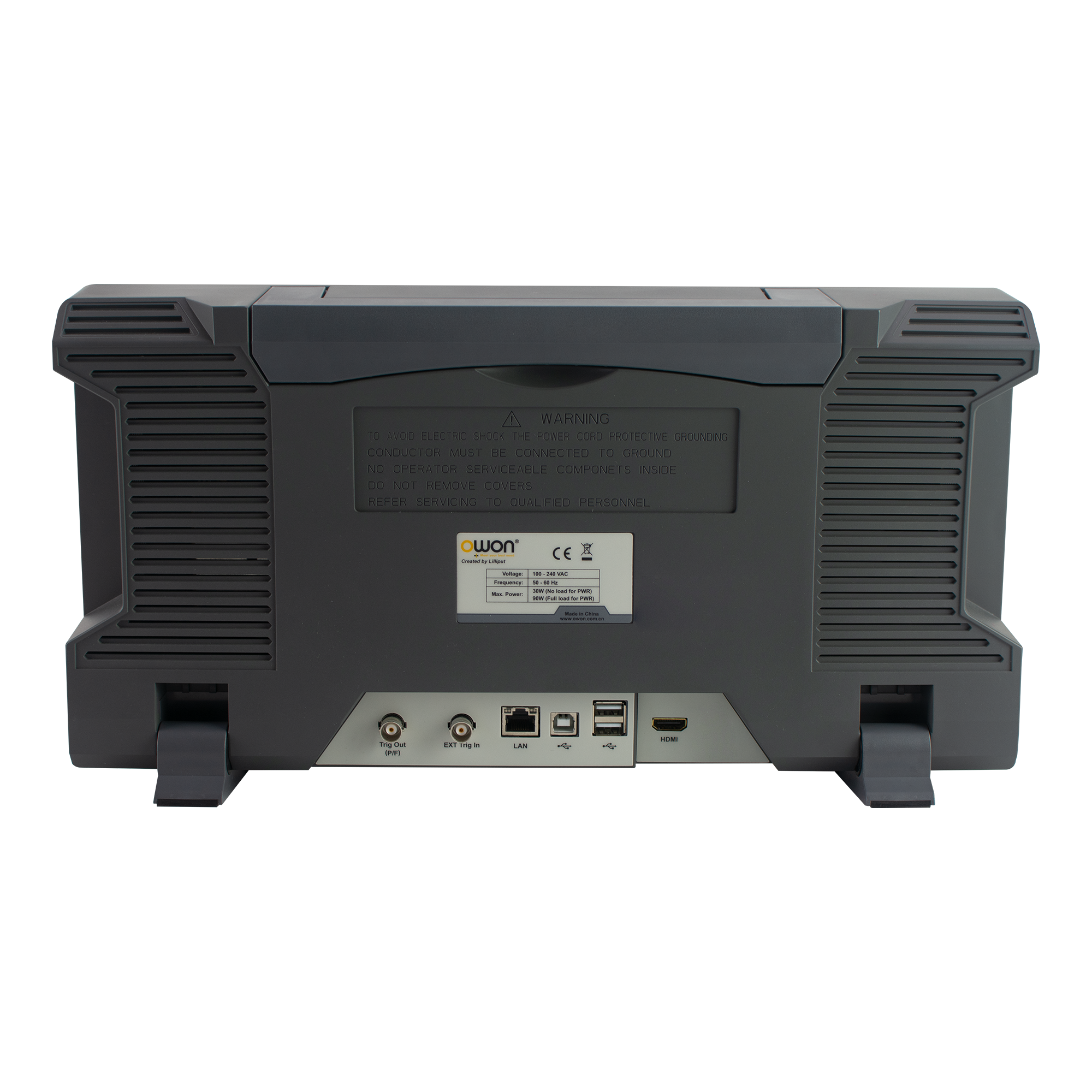

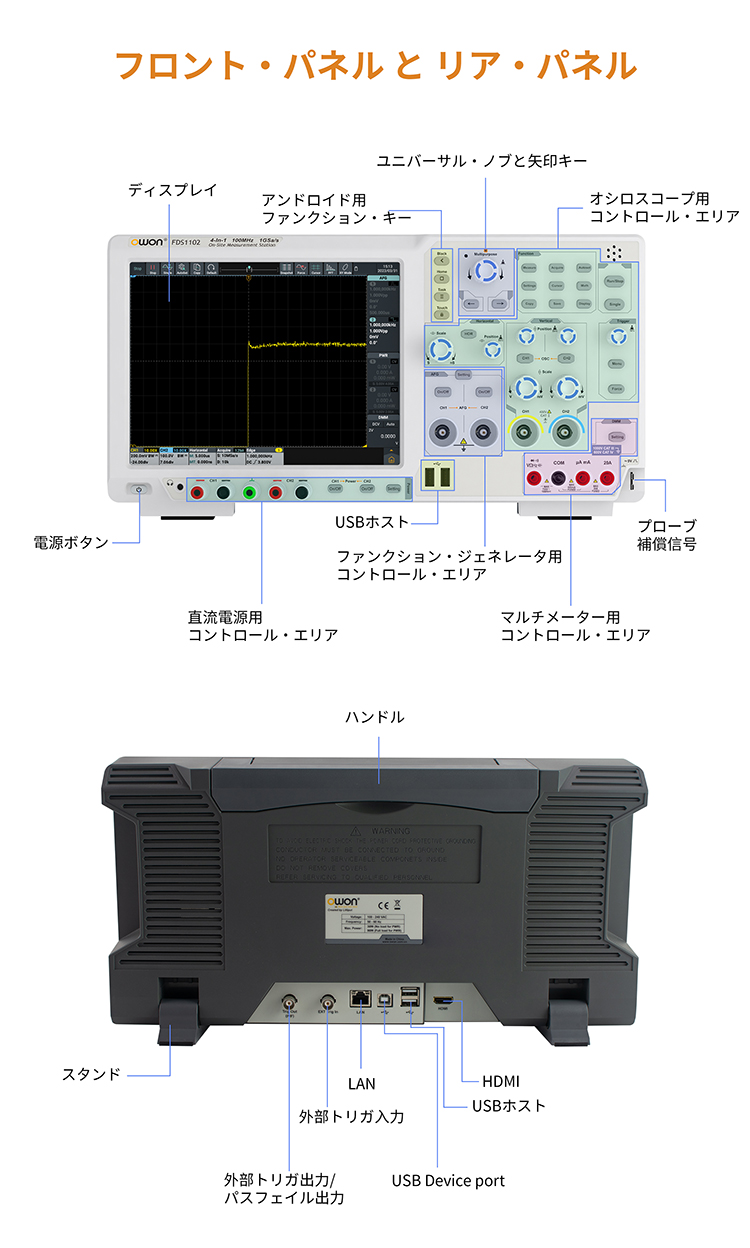

豊富なインターフェース: USBホストx4, USBデバイス, LAN, HDMI
10.4 インチ高画質タッチ・スクリーン

ラインナップ

モデル	製品名	税込価格（円）
FDS1102	FDSシリーズオシロスコープ 100MHz、2ch、8bit	¥326,700

製品詳細

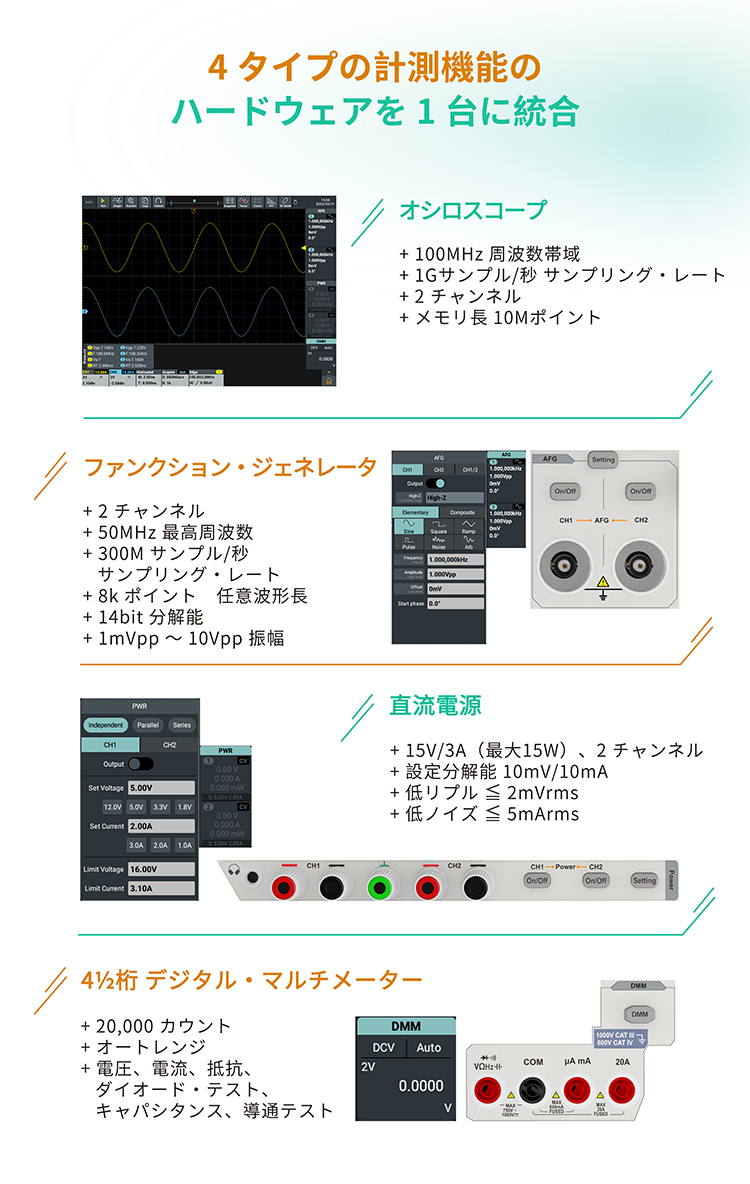

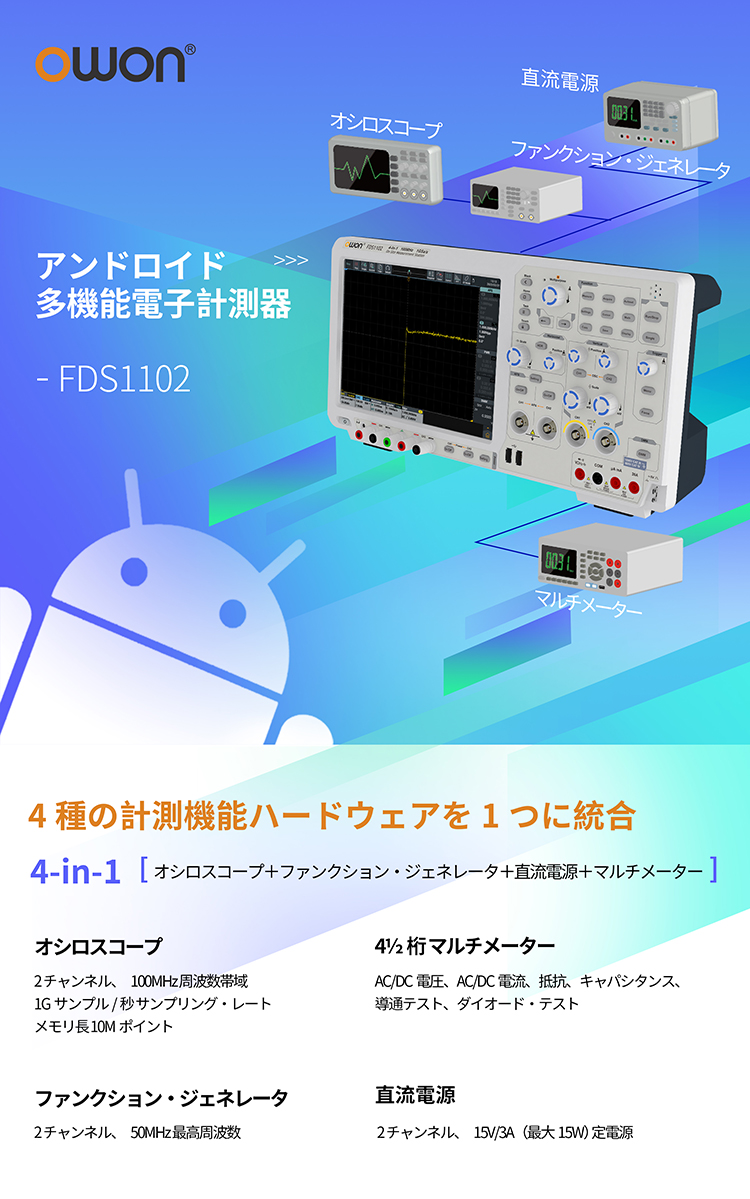

■４種の計測機能ハードウェアを１つに統合

・オシロスコープ　
2チャンネル、100MHz周波数帯域
1Gサンプル/秒サンプリング・レート
メモリ長10Mポイント

・ファンクション・ジェネレータ
2チャンネル、50MHz最高周波数

・4½桁マルチメーター
AC/DC電圧、AC/DC電流、抵抗、キャパシタンス
導通テスト、ダイオード・テスト

・直流電源
2チャンネル、15V/3A（最大15W）定電源

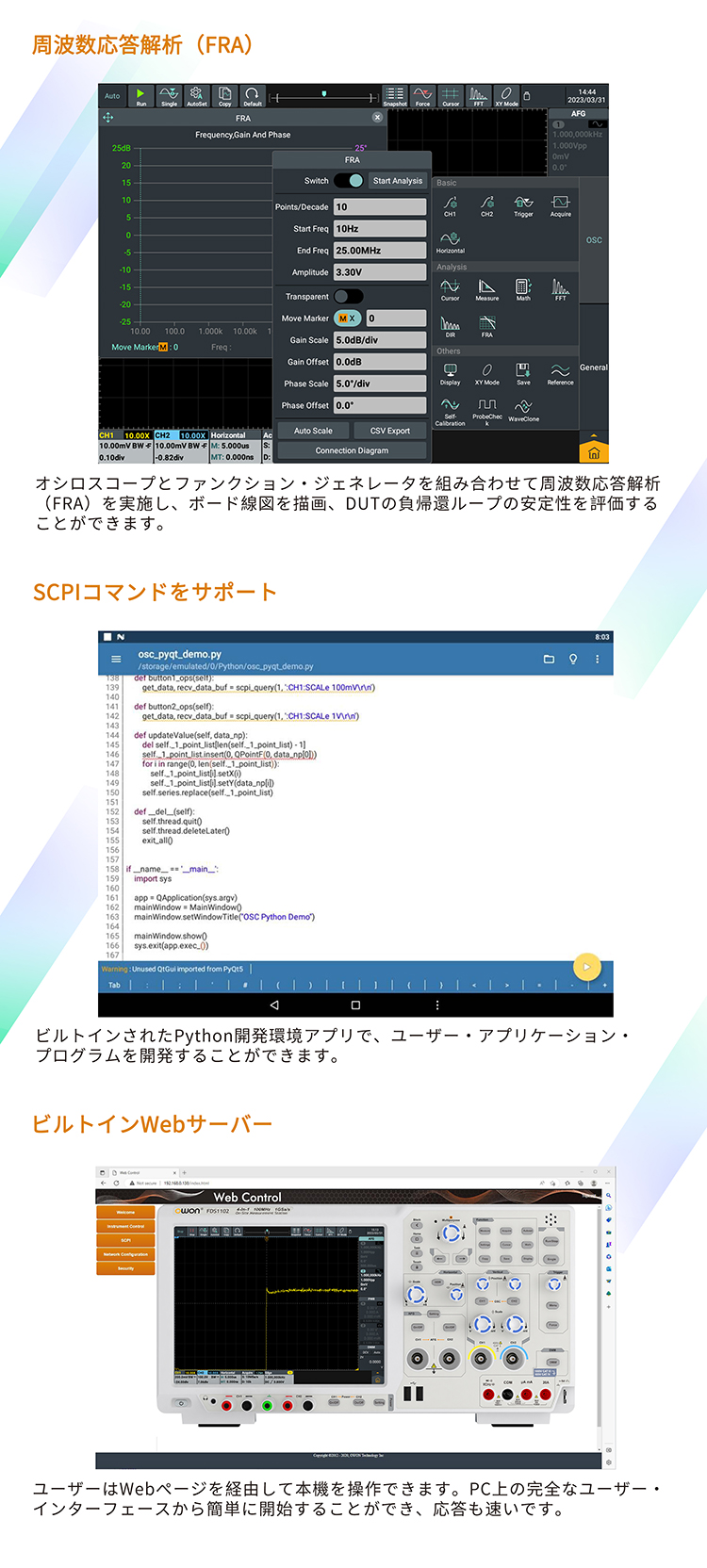

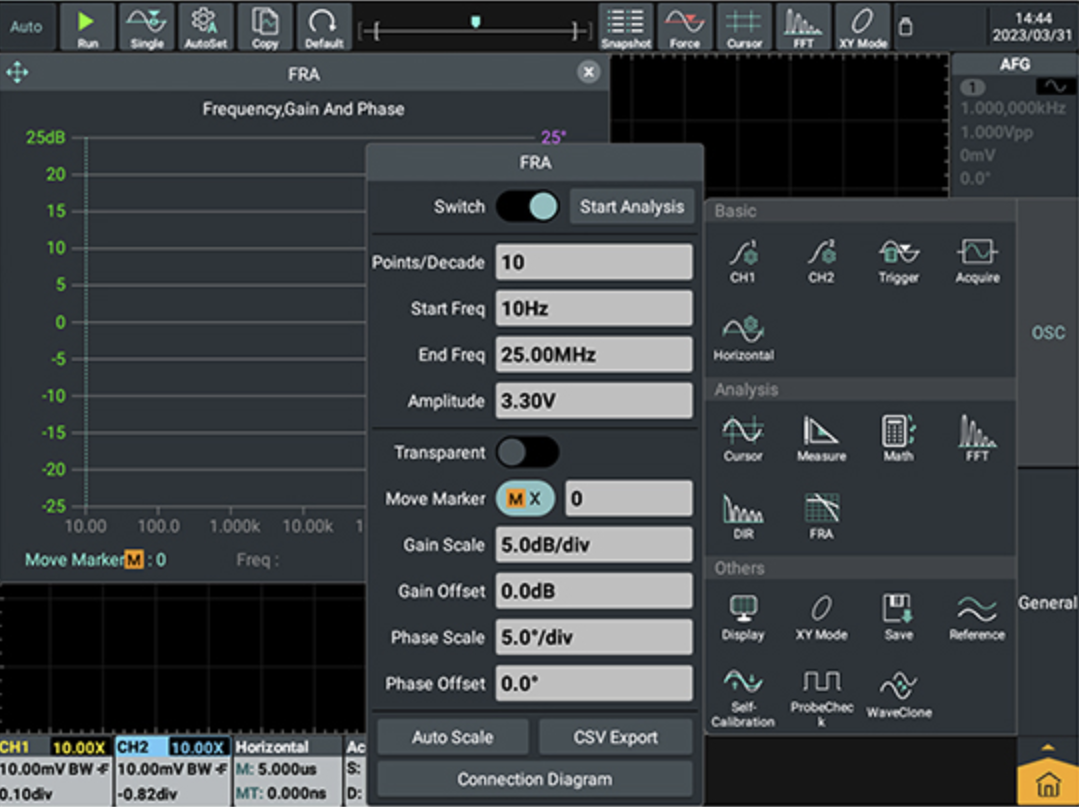

■周波数応答解析（FRA）

・オシロスコープとファンクション・ジェネレータを組み合わせて周波数応答解析（FRA）を実施し、ボード線図を描画、DUTの負帰還ループの安定性を評価することができます。

■SCPIコマンドをサポート

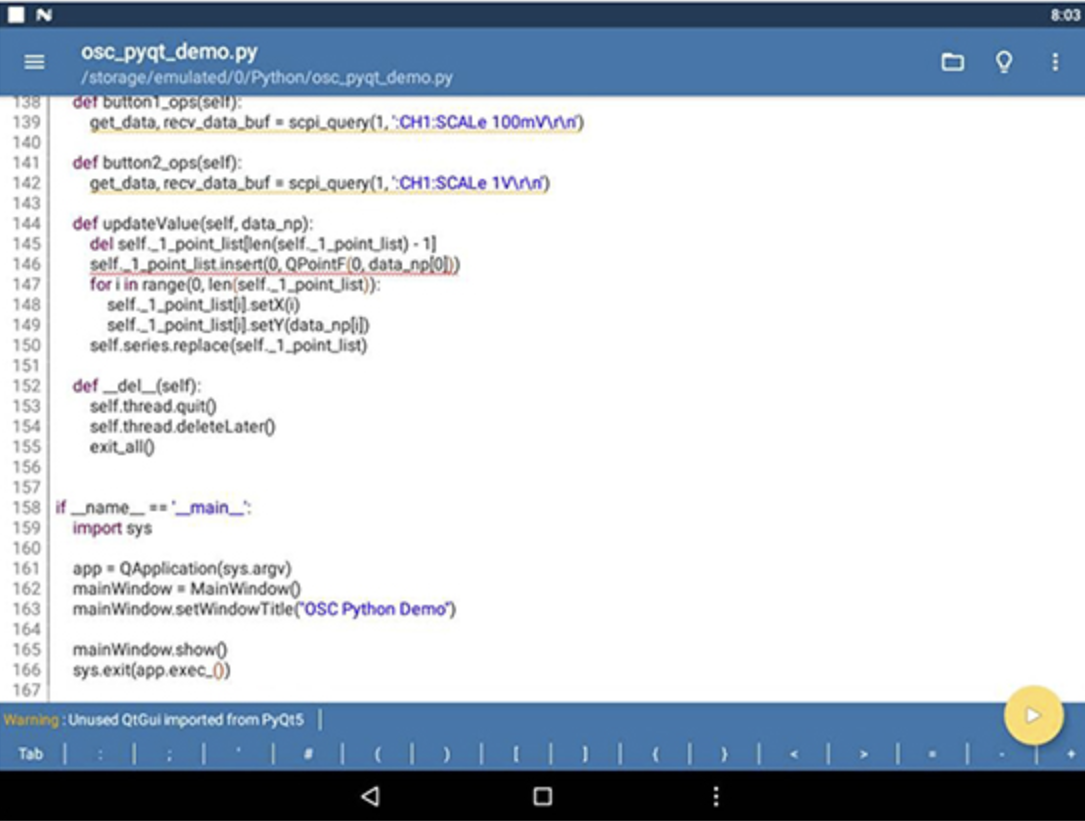

・ビルトインされたPython開発環境アプリで、ユーザー・アプリケーション・プログラムを開発することができます。

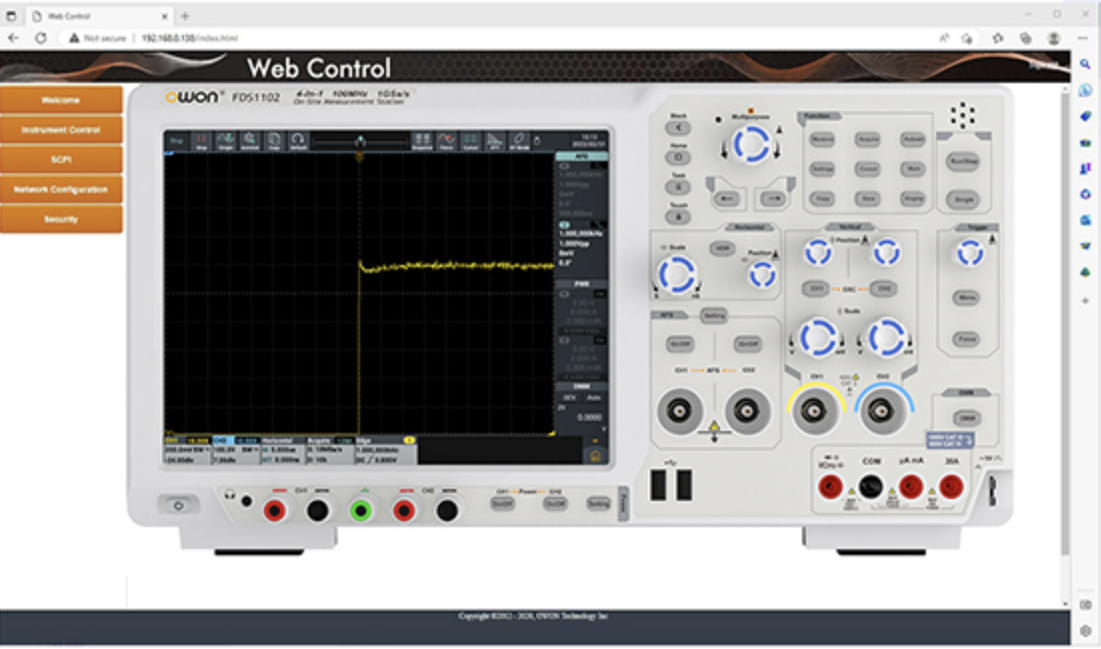

■ビルトインWebサーバー

ユーザーはWebページを経由して本機を操作できます。PC上の完全なユーザー・インターフェースから簡単に開始することができ、応答も速いです。

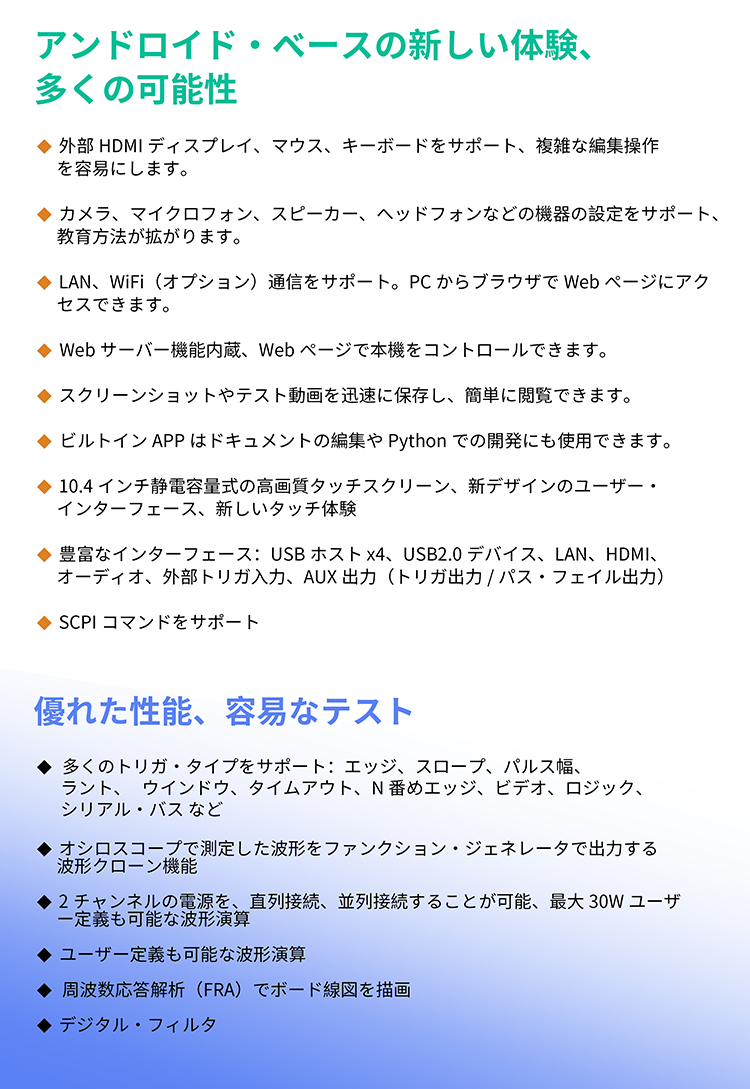

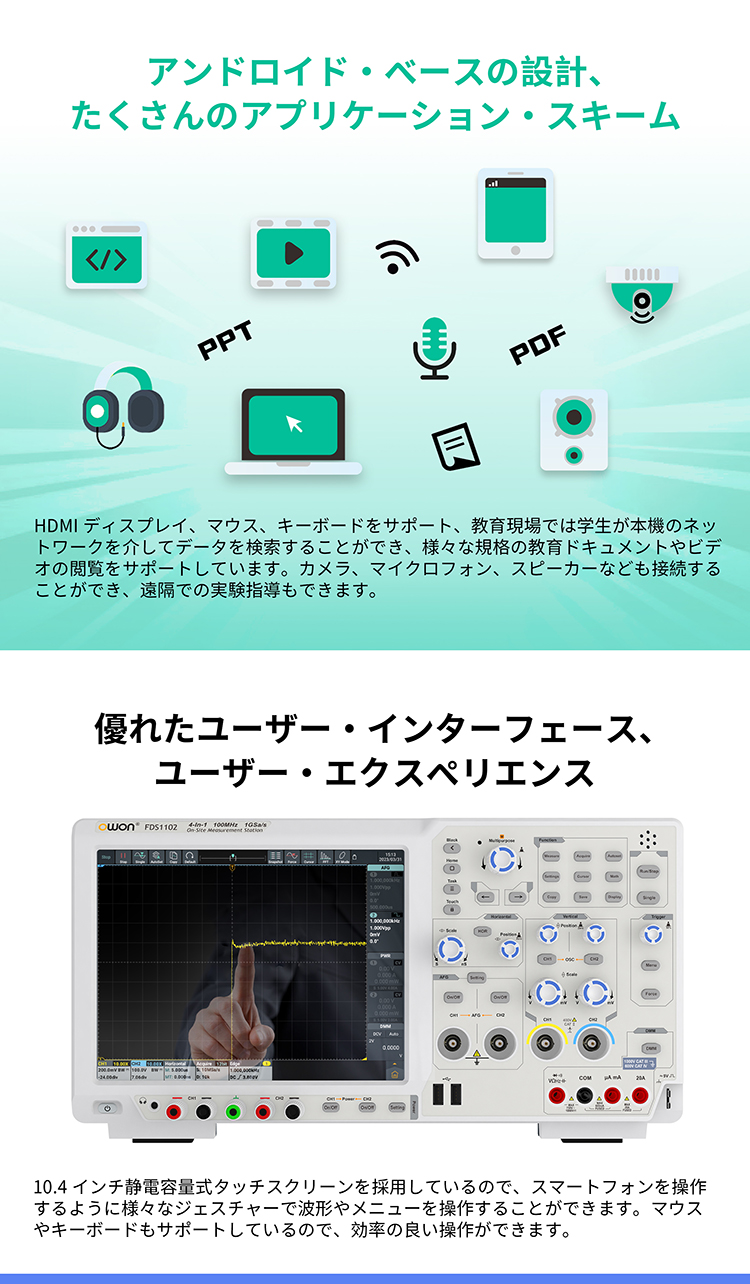

■アンドロイド・ベースの設計、たくさんのアプリケーション・スキーム

HDMIディスプレイ、マウス、キーボードをサポート。教育現場では学生が本機のネットワークを介してデータを検索することができ、様々な規格の教育ドキュメントやビデオの閲覧をサポートしています。カメラ、マイクロフォン、スピーカーなども接続することができ、遠隔での実験指導もできます。

仕様

ファンクション・ジェネレータ仕様
ディスプレイ	10.4 inch（1024×768）touch LCD
インターフェース	HDMI；USB device 1, USB Host 4 ；Trig Out(P/F)；LAN；earphone
チャンネル数	2
トリガタイプ	Edge, Video, Pulse, Slope, Runt, Windows, Timeout, Nth Edge, Logic, I2C, SPI, RS232, LIN, CAN
入力インピーダンス	1MΩ ± 2%, in parallel with 15pF ± 5pF
分解能	4½ digits
自動測定	Period, Frequency, +Pulse Width, -Pulse Width, Rise Time, Fall Time, Screen Duty, +Duty Cycle, -Duty Cycle, PK-PK, RMS, Overshoot, Max, Min, Top, Cycle RMS, Base, Amplitude, Preshoot, +Pulse Count, -Pulse Count, Rise Edge Count, Fall Edge Count, Area、Cycle Area, Delay A→B, Delay A→B, Phase, FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF
垂直軸スケール	1mV/div - 10V/div (at input)
レコード長	10M
最大入力電圧	1MΩ ≤ 300Vrms;
垂直軸分解能	8bits
トリガ・モード	Auto, Normal, and Single
入力カップリング	DC, AC, and GND
波形演算	＋, －, ×, ÷, FFT, User Defined Function, digital filter
周波数カウンタ	使用可能
波形保存	128MB,100 waveforms
波形長	8K
最高周波数	50MHz
チャンネル	CH1/CH2
カーソル測定	△V, and △T between cursors, △V and △T between cursors, and auto- cursors
オート・レンジ	○
測定アイテム	電圧、電流、キャパシタンス、抵抗、周波数、デューティ比、導通テスト、ダイオード・テスト
測定分解能
電圧	10mV
電流	10mA
真の実効値	○
サンプル・レート	1GS/s
ファンクション・ジェネレータ仕様	300MS/s
周波数応答	(40 - 1000) Hz
ビデオ規格（トリガ）	NTSC, PAL and SECAM standard
WIFI（オプション）	使用可能
定格出力（0℃-40℃）
電圧	0-15V
電流	0-3A
最大電力	15W
周波数帯域	100MHz
水平軸スケール (s/div)	2ns/div - 1000s/div, step by1 - 2 - 5
リサージュ図
周波数帯域	full bandwidth
位相差	±3 degrees
出力振幅範囲（50Ω負荷）	1mVpp - 5Vpp

アクセサリー

標準付属品	数量	写真
USBケーブル	1
パッシブプローブ	1/チャンネル
電源コード	1
クイックガイド	1
マルチメーターリード	1
BNCケーブル	1
プローブ調整ツール
