ADS3000 シリーズ第4世代多機能オシロスコープ

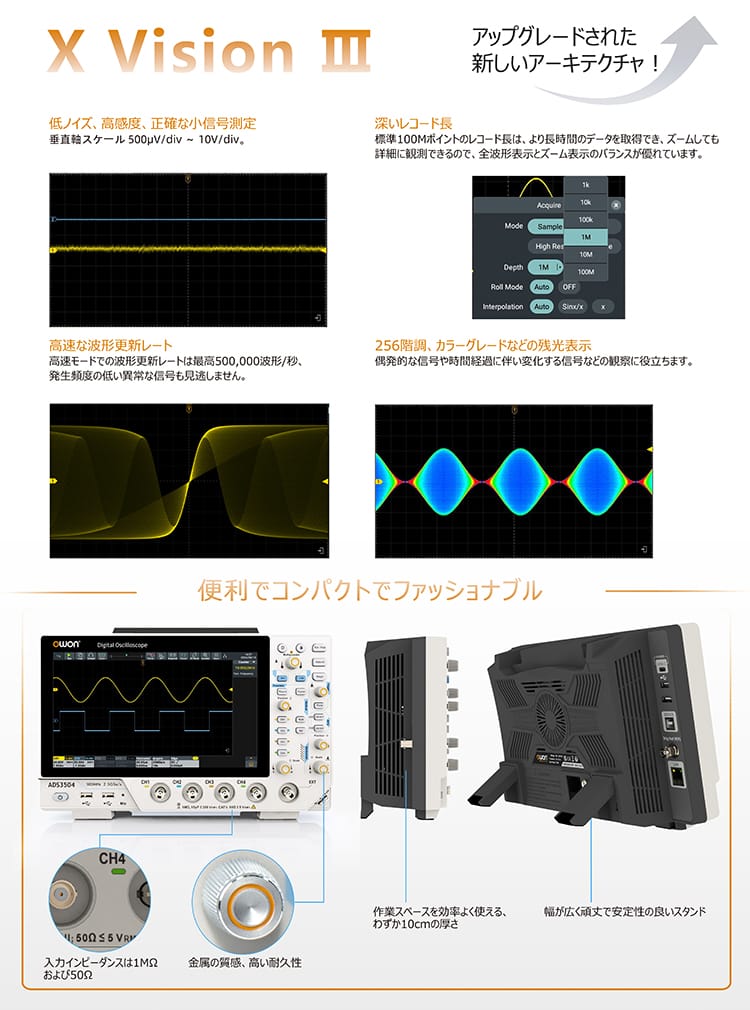

優れた性能
OWON X-Vision Ⅲ の高度なアーキテクチャによる低ノイズ、深いレコード長、高速波形更新レート
最大レコード長100Mポイント、最高500,000波形/秒の波形更新レートでクリアな信号取り込み
垂直軸スケール 500uV/div-10 V/div、水平軸スケール 500 ps/div-1000s/div
1MポイントFFT解析で正確に周波数成分を抽出

特長

優れた性能
OWON X-Vision Ⅲ の高度なアーキテクチャによる低ノイズ、深いレコード長、高速波形更新レート
最大レコード長100Mポイント、最高500,000波形/秒の波形更新レートでクリアな信号取り込み
垂直軸スケール 500uV/div-10 V/div、水平軸スケール 500 ps/div-1000s/div
1MポイントFFT解析で正確に周波数成分を抽出

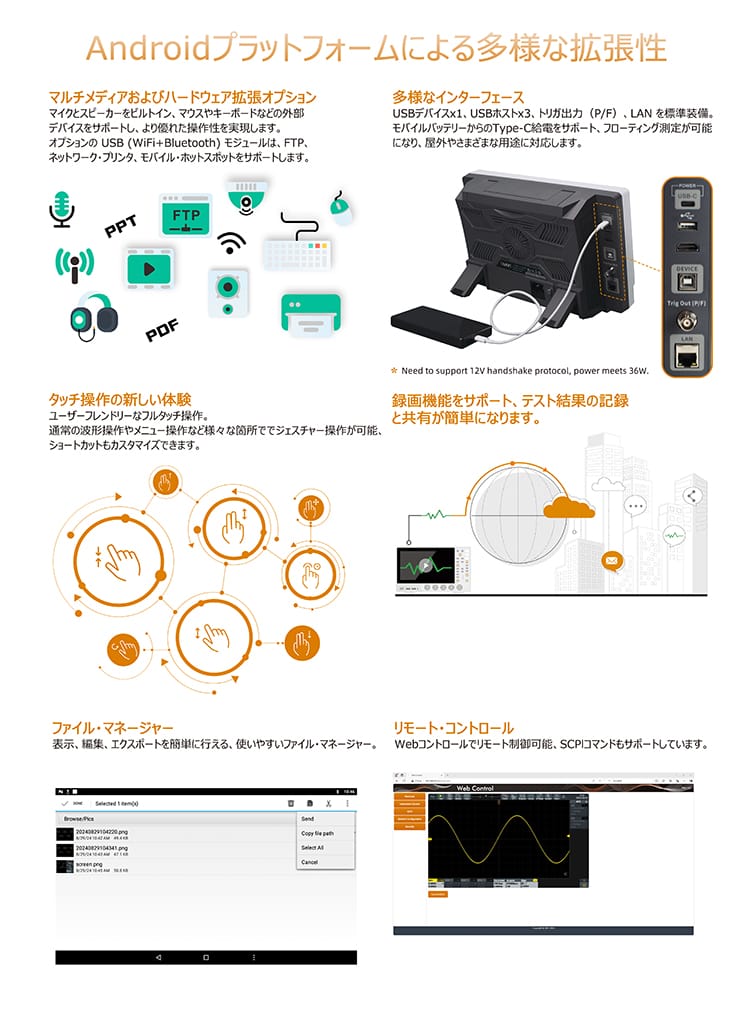

Androidベースの拡張性
マイクとスピーカーを内蔵、マウスやキーボードなどの外部デバイスもサポート、操作効率が大幅に向上
表示、編集、エクスポートを簡単に行える、使いやすいファイル・マネージャー
オプションのワイヤレス・モジュール (Wi-Fi/Bluetooth) は、FTP、ネットワーク・プリンター、モバイル・ホットスポットなどをサポート

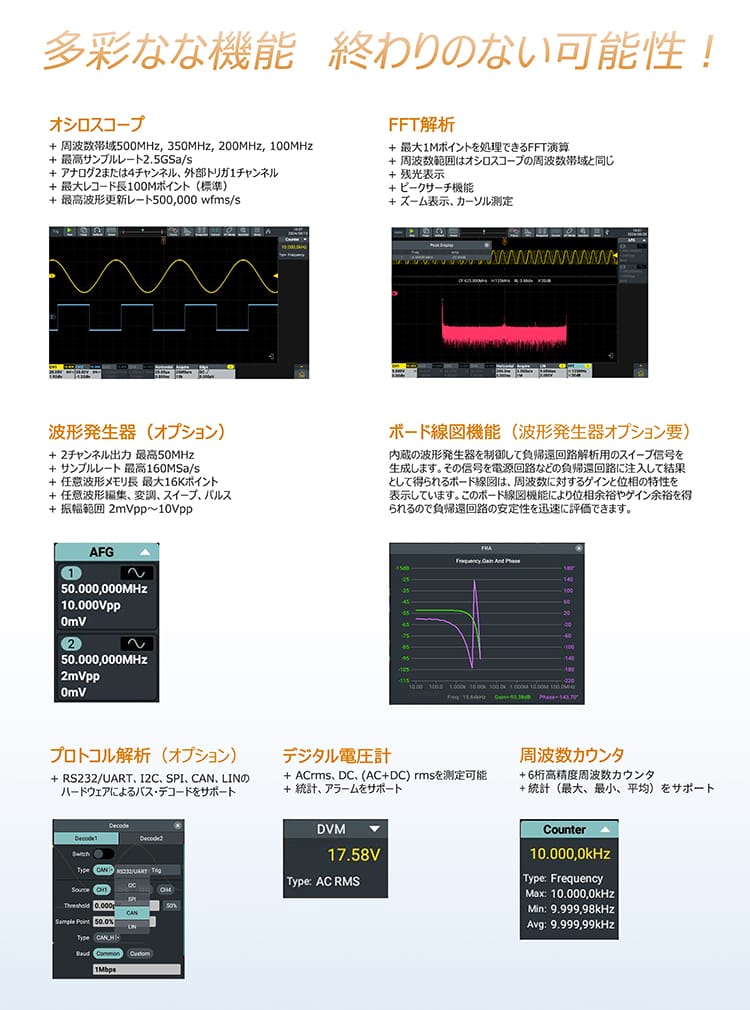

多彩な機能
オシロスコープ、2チャンネル 50 MHz波形発生器（オプション）、周波数カウンタ、電圧計、FFT、プロトコル解析機能を統合

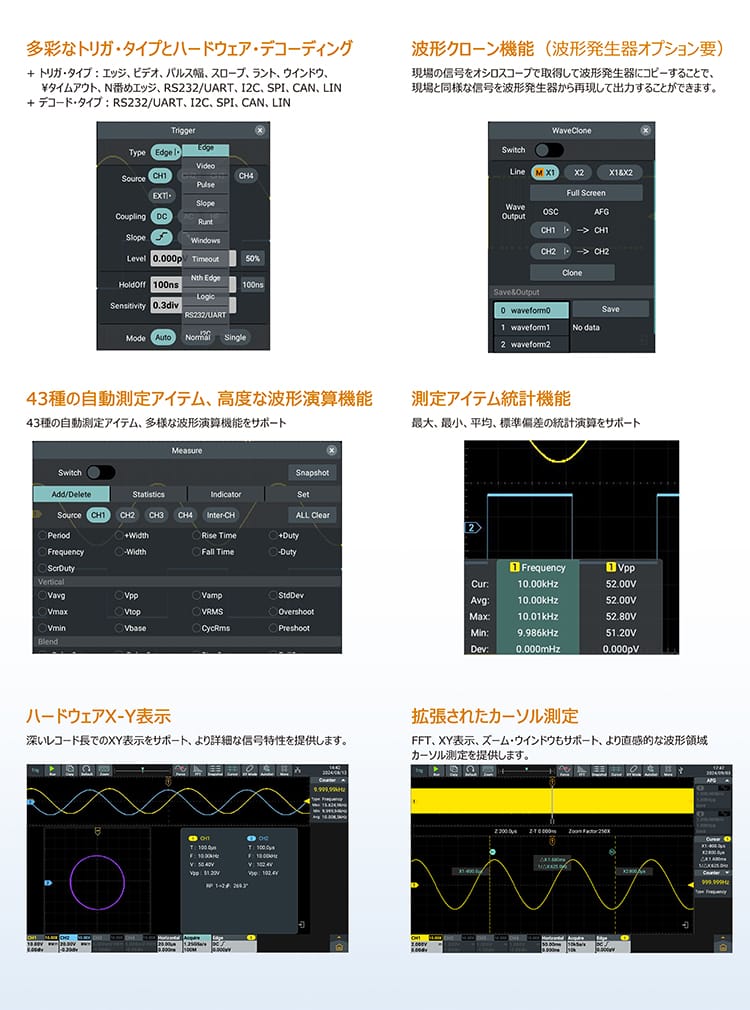

多彩なトリガ・タイプ：エッジ、ビデオ、パルス幅、スロープ、ラント、ウインドウ、タイムアウト、N番めエッジ、ロジック、RS232/UART、I2C、SPI、CAN、LIN
波形発生器モデルは、波形クローン、ボード線図機能を実施可能
高度なFFTはズームも可能でクリアに波形を表示、カーソル情報もサポート
統計、測定インジケーター、カーソル・ゲーティングを備えた便利な自動測定機能
ヒューマン・マシン・インタフェースとデザイン
奥行10cmの薄型ボディで作業スペースを節約

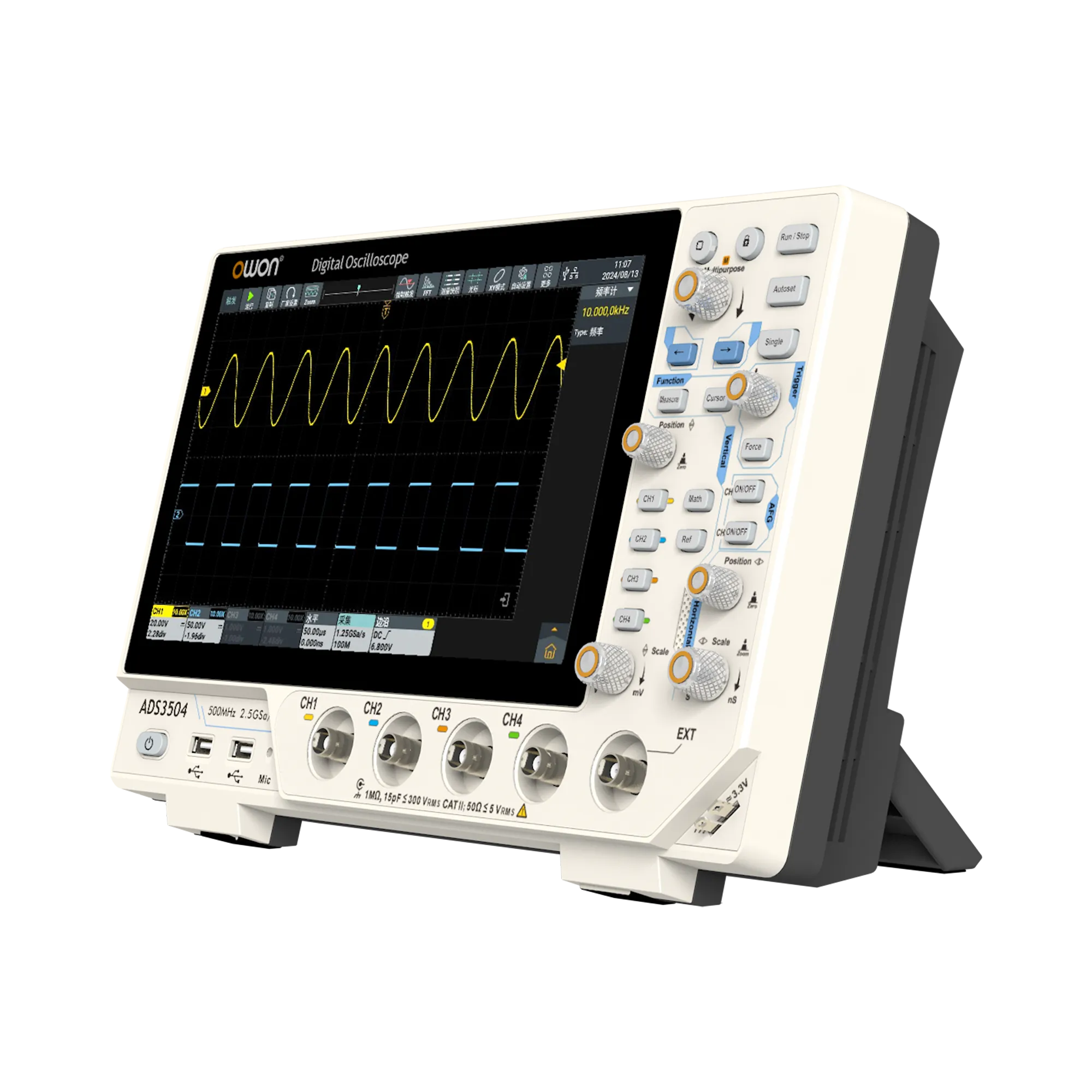

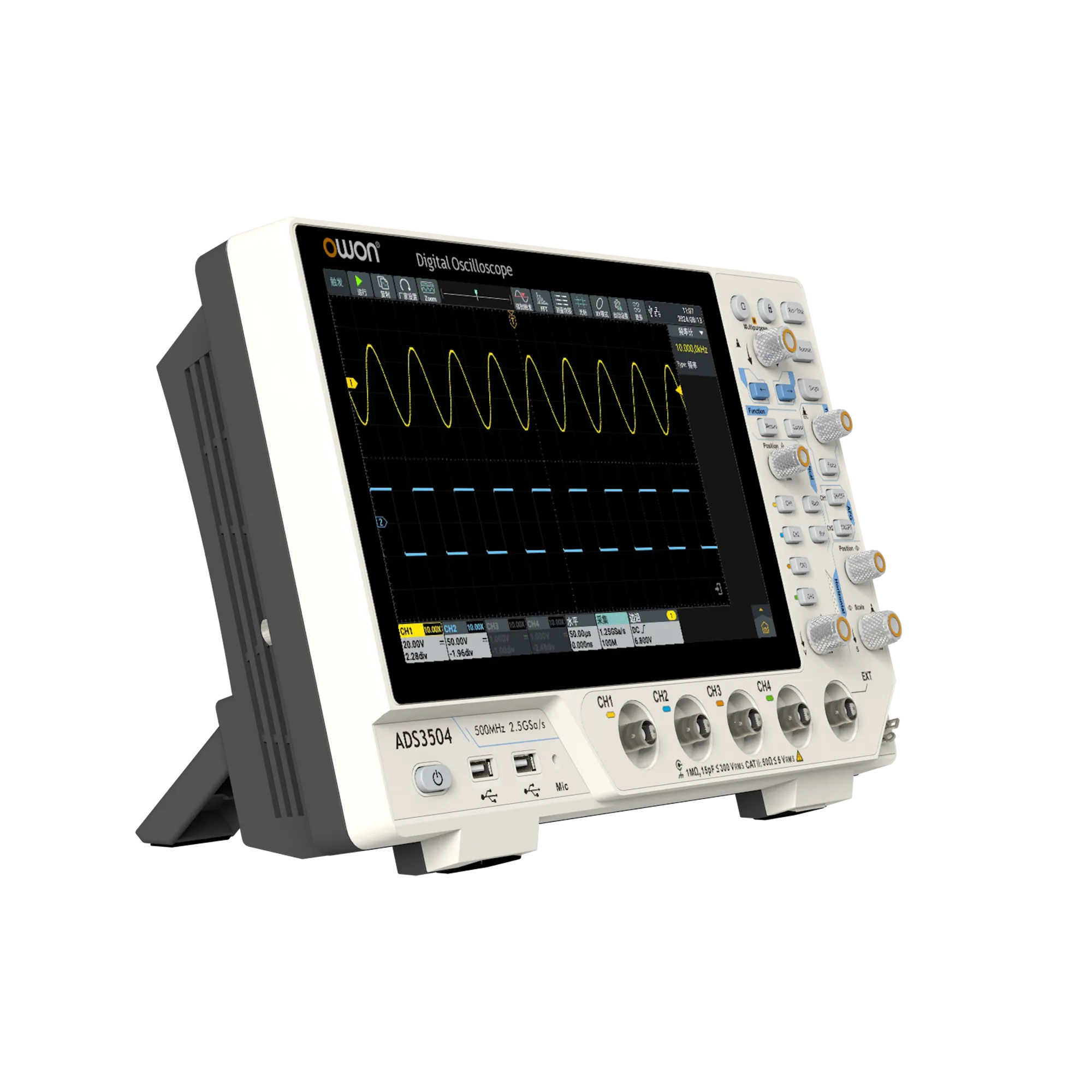

強化された操作を実現する10.1インチ・マルチタッチ・ディスプレイ
ジェスチャ操作やカスタマイズされたショートカットでより使いやすい操作性
電源はAC電源、またはUSB Type-C（12V/4A）から給電可能

ラインナップ

モデル	チャンネル数	周波数帯域	サンプルレート	波形発生器（オプション）	税込価格（円）
ADS3102	2	100 MHz	2.5 GSa/s	2チャンネル 50 MHz	¥145,200
ADS3202	2	200 MHz	2.5 GSa/s	2チャンネル 50 MHz	¥157,300
ADS3352	2	350 MHz	2.5 GSa/s	2チャンネル 50 MHz	¥387,200
ADS3502	2	500 MHz	2.5 GSa/s	2チャンネル 50 MHz	¥508,200
ADS3104	4	100 MHz	2.5 GSa/s	2チャンネル 50 MHz	¥181,500
ADS3204	4	200 MHz	2.5 GSa/s	2チャンネル 50 MHz	¥205,700
ADS3354	4	350 MHz	2.5 GSa/s	2チャンネル 50 MHz	¥471,900
ADS3504	4	500 MHz	2.5 GSa/s	2チャンネル 50 MHz	¥580,800

製品詳細

仕様

モデル	ADS3102	ADS3202		ADS3352				ADS3502
周波数帯域 (-3 dB)	100 MHz	200 MHz		350 MHz				500 MHz
チャンネル数	2+EXT
サンプルレート	2.5 GSa/s（1チャンネル使用時）、1.25 GSa/s（2チャンネル使用時）

モデル	ADS3104	ADS3204		ADS3354				ADS3504
周波数帯域 (-3 dB)	100 MHz	200 MHz		350 MHz				500 MHz
チャンネル数	4 + EXT
サンプルレート	2.5 GSa/s（1チャンネル使用時）、1.25 GSa/s（2チャンネル使用時）、1.25 GSa/s（全チャンネル使用時）

アクイジション・モード	サンプル、ピーク、ハイレゾ、アベレージ			レコード長			100M
波形更新レート	Max 500,000 wfms/s			垂直軸分解能			8ビット
水平軸スケール (S/div)	500μV/div - 10 V/div			サンプルレート範囲			0.05 Sa/s～2.5 GSa/s
DCゲイン確度	4%(≤1mV)3%(≥2 mV)			時間軸確度			±1ppm（代表値）
入力インピーダンス	1MΩ ±2%（15pF ±5pF 並列）、50Ω ±2%
プローブ減衰比	1μX～1MX、1-2-5ステップ、ユーザー設定可
トリガ・タイプ	エッジ、ビデオ、パルス幅、スロープ、ラント、ウィンドウ、タイムアウト、N番目エッジ、ロジック、RS232/UART、I2C、SPI、CAN、LIN
バス・デコード（オプション）	UART, I2C, SPI, CAN, LIN
自動測定	周期、周波数、+パルス幅、-パルス幅、立ち上がり時間、立ち下がり時間、画面デューティ、+デューティ、-デューティ、Vavg、Vpp、VRMS、オーバーシュート、Vmax、Vmin、Vtop、周期 RMS、Vbase、Vamp、プリシュート、標準偏差、+パルス数、-パルス数、立ち上がりエッジ数、立ち下がりエッジ数、面積、周期面積、遅延、遅延、位相、位相、FRR、FRF、FFR、FFF、LRR、LRF、LFR、LFF
波形演算	+、-、×、÷、積分、微分、平方根、関数演算（Lg / Ln / Exp / Abs / Sine / Cosine / Tan）、FFT、FFT rms、ユーザー定義、デジタル・フィルタ（ローパス、ハイパス、バンドパス、バンドリジェクト）
周波数カウンタ	6桁周波数カウンタ；最大周波数：オシロスコープの最大アナログ帯域幅
電圧計	DC、AC+DCrms、ACrms に対応；分解能：4桁（ACV/DCV）
波形発生器（オプション）仕様
最高出力周波数	50 MHz 2チャンネル	サンプルレート			160 MSa/s
垂直分解能	14ビット	基本波形			正弦波、方形波、ランプ波、パルス、ノイズ
ビルトイン波形	指数立ち上がり／立ち下がり、Sin(x)/x、ステップ波など計28種類の内蔵波形
ビルトイン波形周波数	1 μHz - 10 MHz
任意波形長	2～16Kポイント
振幅	2mVpp～10Vpp（ハイインピーダンス）、1mVpp～5Vpp（50Ω）
変調など	AM、FM、PM、FSK、スイープ、バースト
そのほか

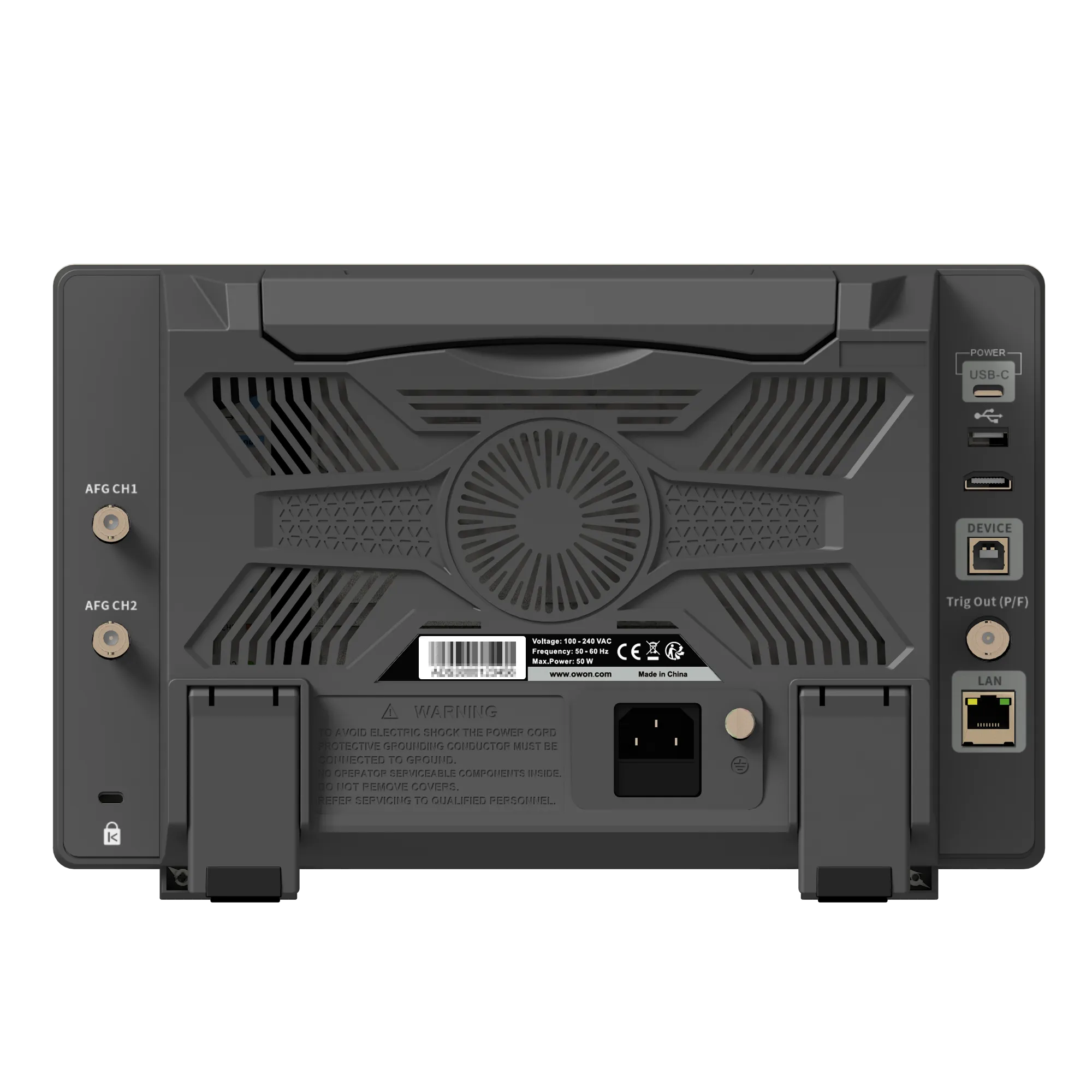

インターフェース	HDMI、USBデバイス ×1、USBホスト ×3、トリガ出力（P/F）、Type-C（給電用）*, LAN
ディスプレイ	10.1インチ（1024×600）LCD
電源	100V – 240 VAC, 50/60 Hz, CAT Ⅱ
寸法（W × H × D）	325 × 209 × 111.5 mm		重量（梱包箱なし）			≈3.2kg
