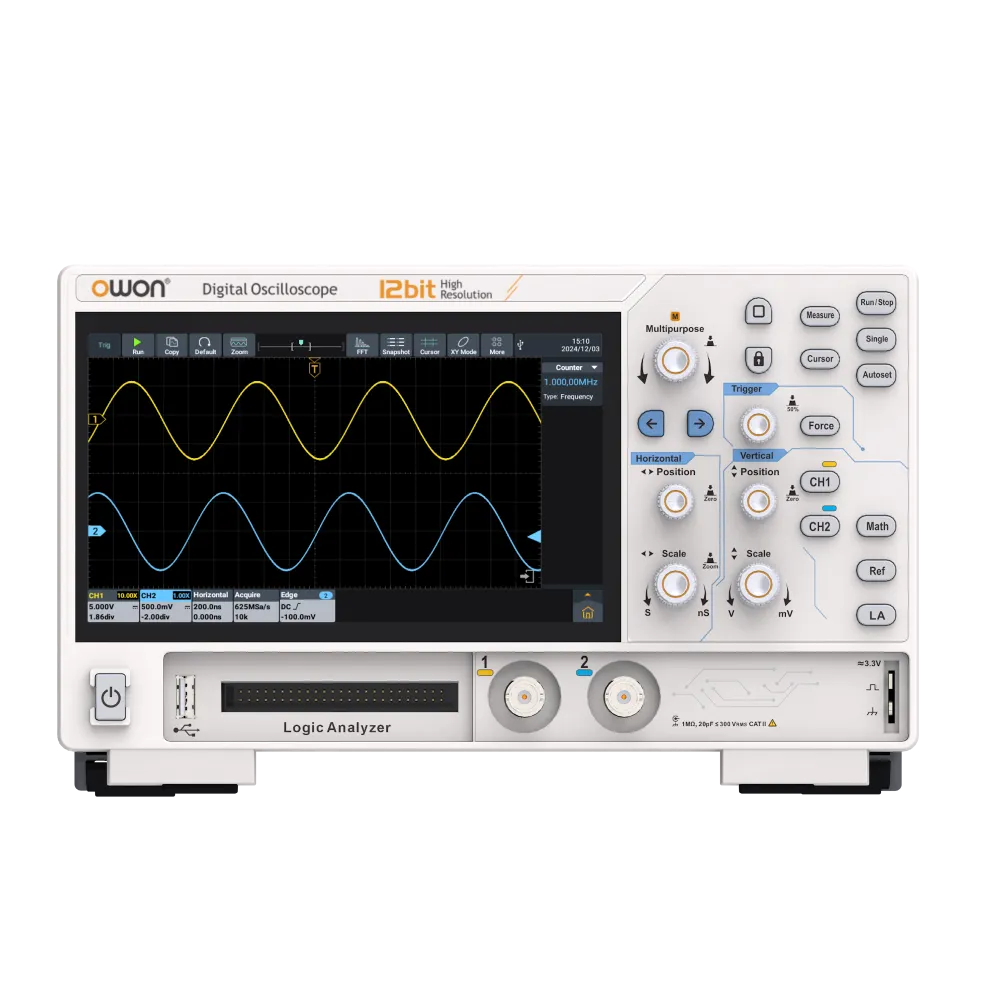

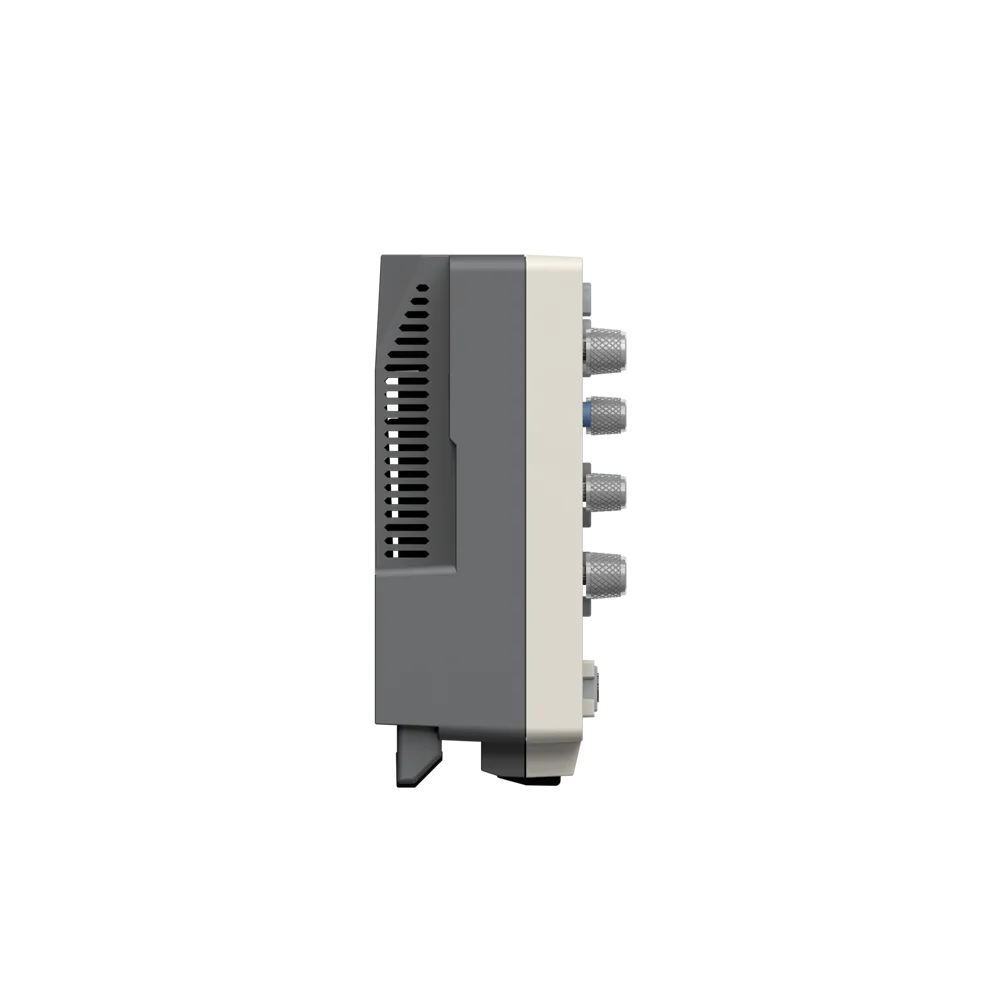

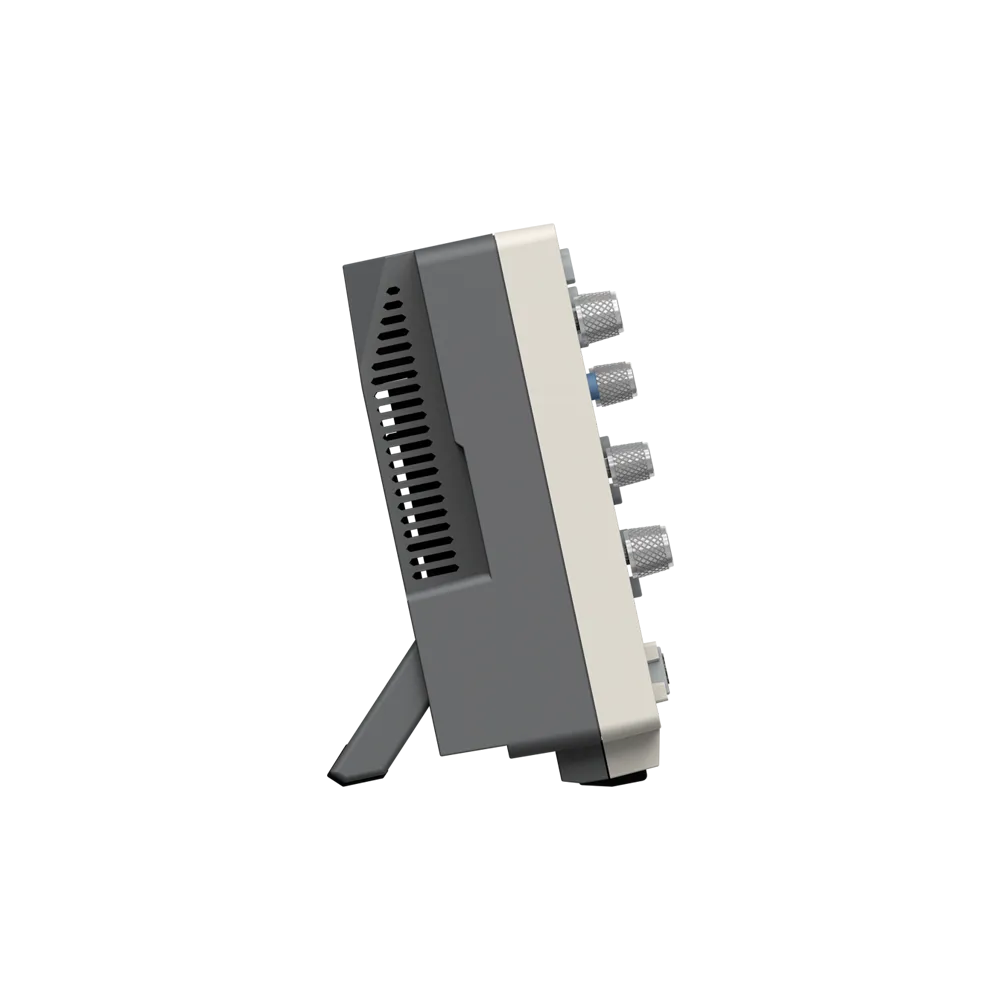

ADS900A シリーズ 12ビット多機能デジタル・オシロスコープ

12ビットADC搭載

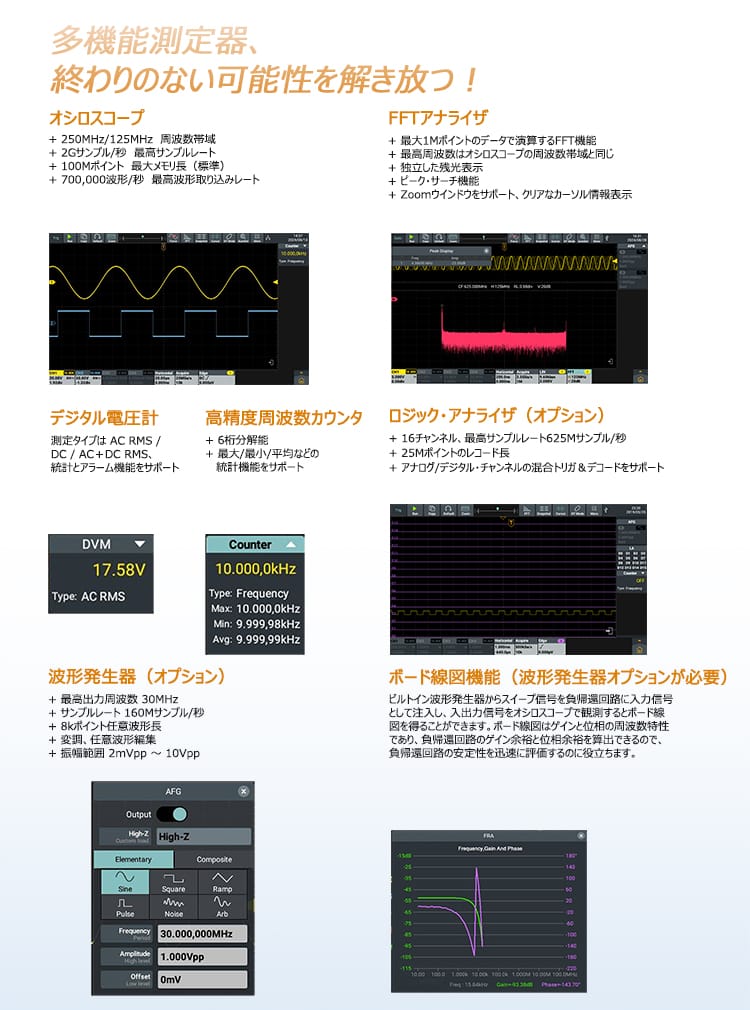

オシロスコープに、30 MHz波形発生器（オプション）、16チャンネルロジック・アナライザ（オプション）、周波数カウンタ、電圧計、FFTアナライザ、プロトコル・アナライザを統合
OWON Xビジョン・アーキテクチャ搭載：低ノイズ、深いメモリ長、高速な波形更新レート
100M 最大メモリ長、700,000wfms/s 最高波形更新レート、信号をクリアに取り込み可能
垂直軸スケール 200uV/div-10 V/div

特長

12ビットADC搭載
オシロスコープに、30 MHz波形発生器（オプション）、16チャンネルロジック・アナライザ（オプション）、周波数カウンタ、電圧計、FFTアナライザ、プロトコル・アナライザを統合
OWON Xビジョン・アーキテクチャ搭載：低ノイズ、深いメモリ長、高速な波形更新レート
100M 最大メモリ長、700,000wfms/s 最高波形更新レート、信号をクリアに取り込み可能
垂直軸スケール 200uV/div-10 V/div
1MポイントFFT解析、周波数成分を正確に表示
ボード線図機能（波形発生器オプションが必要）

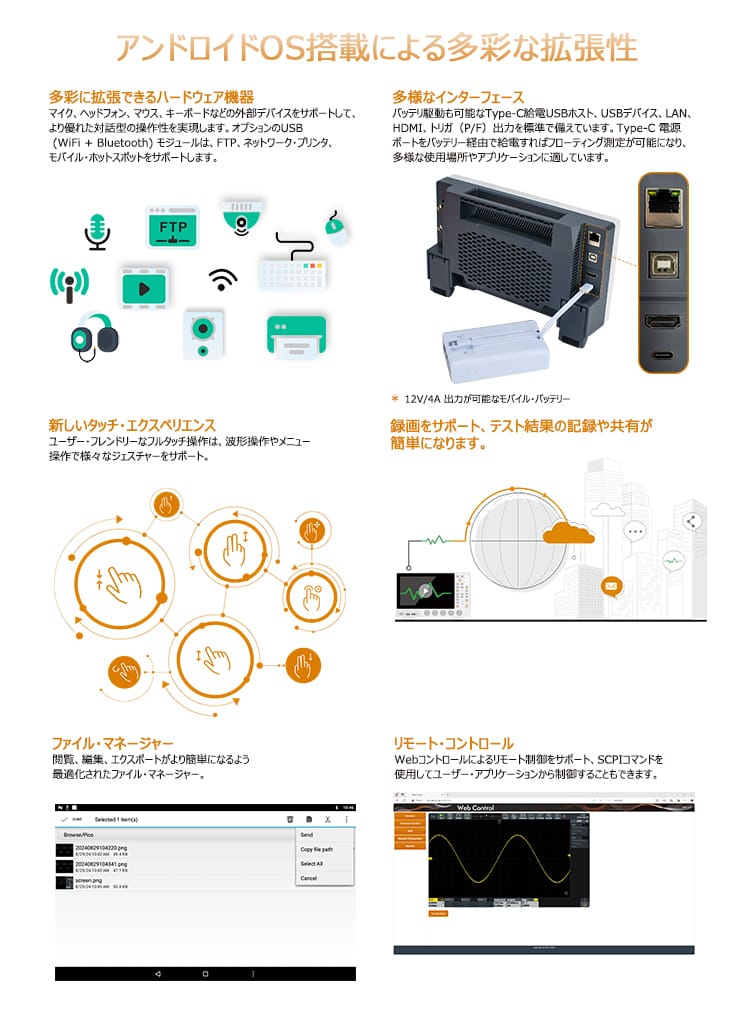

マウスやキーボードをサポート、作業効率が向上
閲覧、編集、保存が簡単にできる拡張ファイルマネージャ
オプションの Wi-Fi/Bluetooth モジュールでFTPやネットワークプリンタなどをサポート
省スペース化できる薄型デザイン
7インチマルチタッチ・スクリーン、拡張された操作エクスペリエンス

ラインナップ

モデル	周波数帯域/チャンネル数	サンプルレート	波形発生器（オプション）	デジタルチャンネル	税込価格（円）
ADS912A	125 MHz 2チャンネル	2 GSa/s	30 MHz 1チャンネル	16 (プローブ別売)	¥77,000
ADS914A	125 MHz 4チャンネル	2 GSa/s	30 MHz 1チャンネル	16 (プローブ別売)	¥86,900
ADS922A	250 MHz 2チャンネル	2 GSa/s	30 MHz 1チャンネル	16 (プローブ別売)	¥93,500
ADS924A	250 MHz 4チャンネル	2 GSa/s	30 MHz 1チャンネル	16 (プローブ別売)	¥108,900

製品詳細

仕様

モデル	ADS912A		ADS922A	ADS914A		ADS924A
周波数帯域(-3 dB)	125 MHz		250 MHz	125 MHz		250 MHz
チャンネル数	2			4
最高サンプルレート	2 GSa/s(1チャンネル使用時)、1 GSa/s (2チャンネル使用時)、 500 MSa/s(3,4チャンネル使用時)
アクイジション・モード	サンプル, ピーク検出, ハイレゾ, アベレージ, セグメント			DCゲイン確度	3%(≤1 mV), 2%(≥2 mV)
最高波形取り込みレート	700,000wfms/s			最大メモリ長	100M
垂直軸スケール	200μV/div～10 V/div			垂直分解能	12ビット
水平軸スケール	1ns/div - 1000s/div, 1-2-5ステップ			時間軸確度	±25ppm（代表値）
入力インピーダンス	1MΩ ±2% // 20pF ±5pF
プローブ減衰比	1.00μX-1M.00X, 1-2-5ステップ、ユーザー設定
トリガ・タイプ	エッジ、ビデオ、パルス幅、スロープ、ラント、ウィンドウ、タイムアウト、N番目エッジ、ロジック、RS232/UART、I2C、SPI、CAN、LIN
バス・デコーディング	RS232/UART, I2C, SPI, CAN, LIN
自動測定	周期、周波数、+パルス幅、-パルス幅、立ち上がり時間、立ち下がり時間、画面デューティ、+デューティ、-デューティ、Vavg、Vpp、VRMS、オーバーシュート、Vmax、Vmin、Vtop、周期 RMS、Vbase、Vamp、プリシュート、標準偏差、+パルス数、-パルス数、立ち上がりエッジ数、立ち下がりエッジ数、面積、周期面積、遅延(A↑-B↑)、遅延(A↑-B↓)、遅延(A↓-B↑)、遅延(A↓-B↓)、位相(A↑-B↑)、位相(A↑-B↓)、位相(A↓-B↑)、位相(A↓-B↓)、FRR(A↑-B↑)、FRF(A↑-B↓)、 FFR(A↓-B↑), FFF(A↓-B↓), LRR(A↑-B↑), LRF(A↑-B↓), LFR(A↓-B↑),LFF(A↓-B↓)
波形演算	+, -, *, /, &&, \|\|, ^, ！, Intg, Diff, Sqrt, 関数 (Lg / Ln / Exp / Abs / Sine / Cosine / Tan), FFT, FFT rms, ユーザー定義, デジタルフィルタ (ローパス, ハイパス, バンドパス, バンドリジェクト)
周波数カウンタ	6-桁最高周波数: オシロスコープの最高周波数
電圧計	DC、AC+DCrms、ACrms、分解能：4桁（ACV/DCV）
波形発生器（オプション）仕様
最高出力周波数	30 MHz、1チャンネル	サンプルレート		160 MSa/s
基本波形	正弦波、方形波、ランプ波、パルス、ノイズ
ビルトイン波形	28 タイプ
垂直分解能	14ビット	任意波形		1μHz ~ 10 MHz
任意波形長	2～8Kポイント	振幅		2mVpp～10Vpp、1mVpp～5Vpp（50Ω）
出力インピーダンス	50Ω（代表値）	変調		AM, FM, PM, FSK

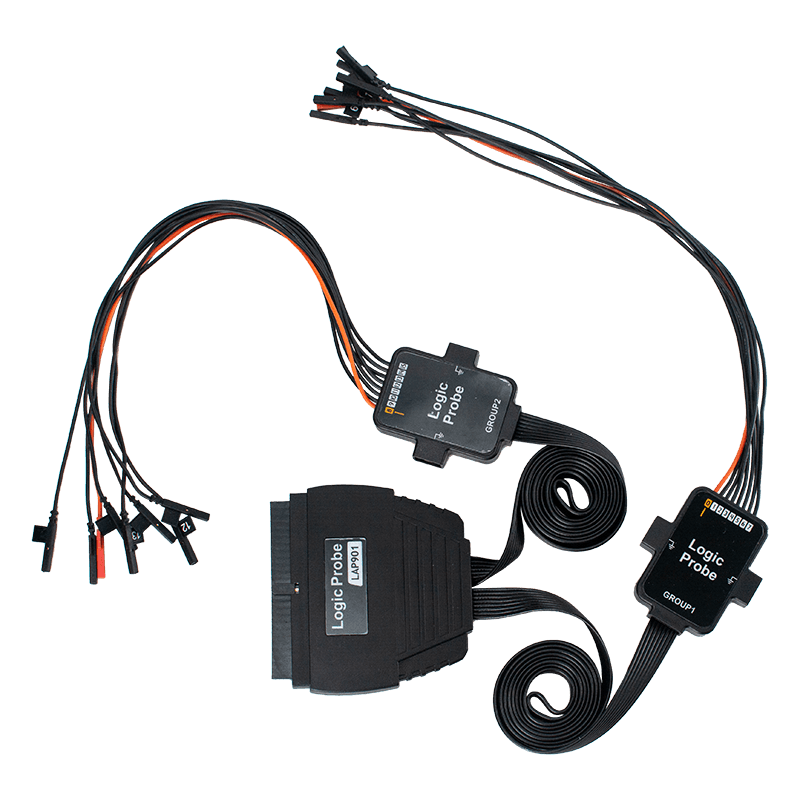

ロジック・アナライザ（オプション）仕様
チャンネル数	16（D0～D15）（D0～D7、D8～D15）
しきい値範囲	±20.0 V, 10 mV ステップ	最大入力電圧		±40V ピーク CAT I、過渡過電圧 800Vpk
最小電圧振幅幅	500mVpp	入力インピーダンス		100kΩ, 8 pF
最大入力ダイナミックレンジ	±30V + しきい値	垂直軸分解能		1ビット
そのほか

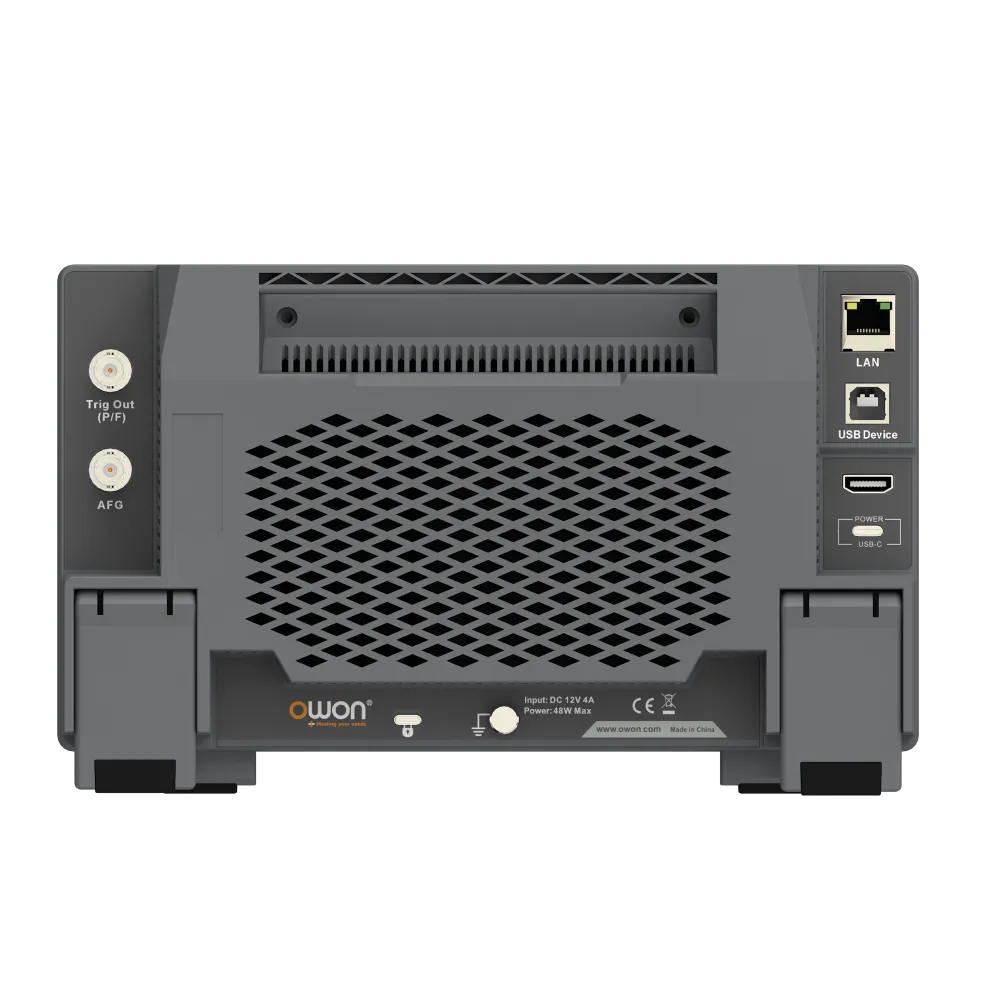

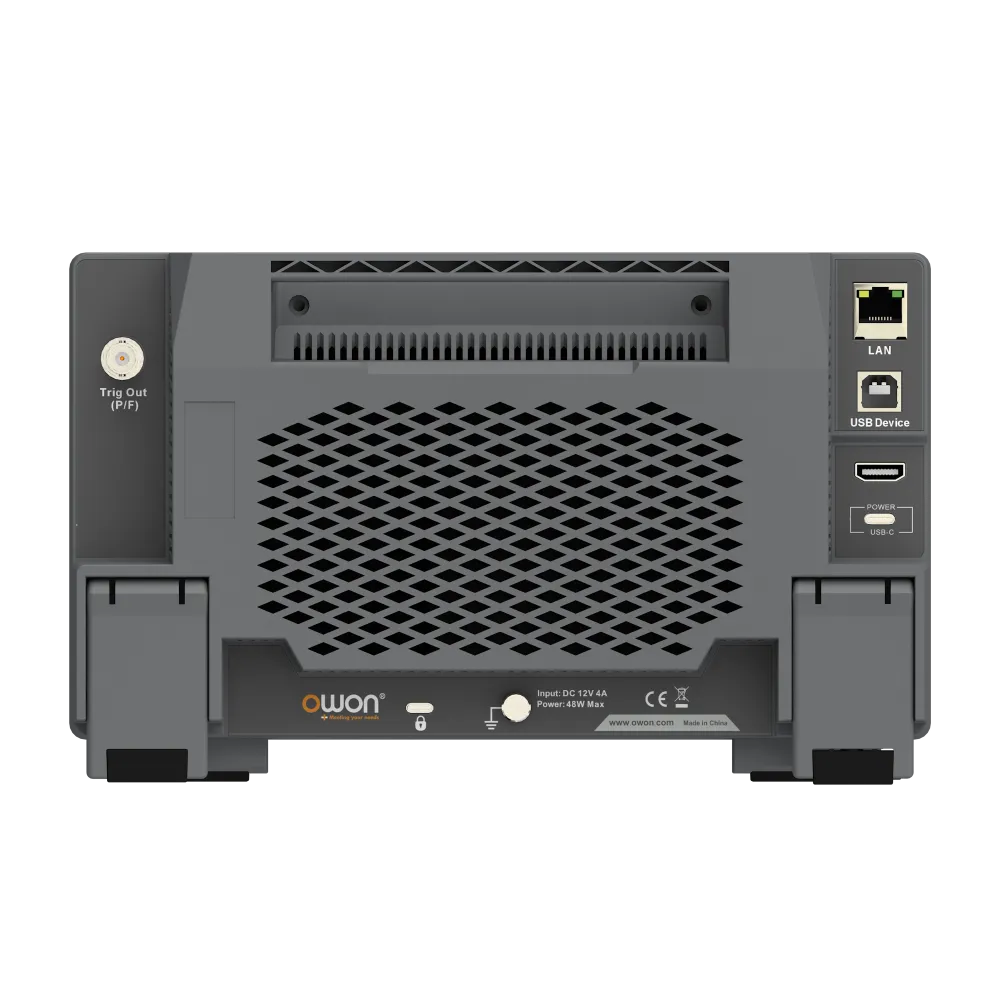

インターフェース	HDMI、USBデバイス、USBホスト、トリガ出力（P/F）、LAN
ディスプレイ	7 インチ (1024×600) 静電容量式マルチタッチ・スクリーン
電源インターフェース	Type-C [1]
寸法（W × H × D）	260 × 160 × 78 mm
重量	約1.5kg (本体のみ)
