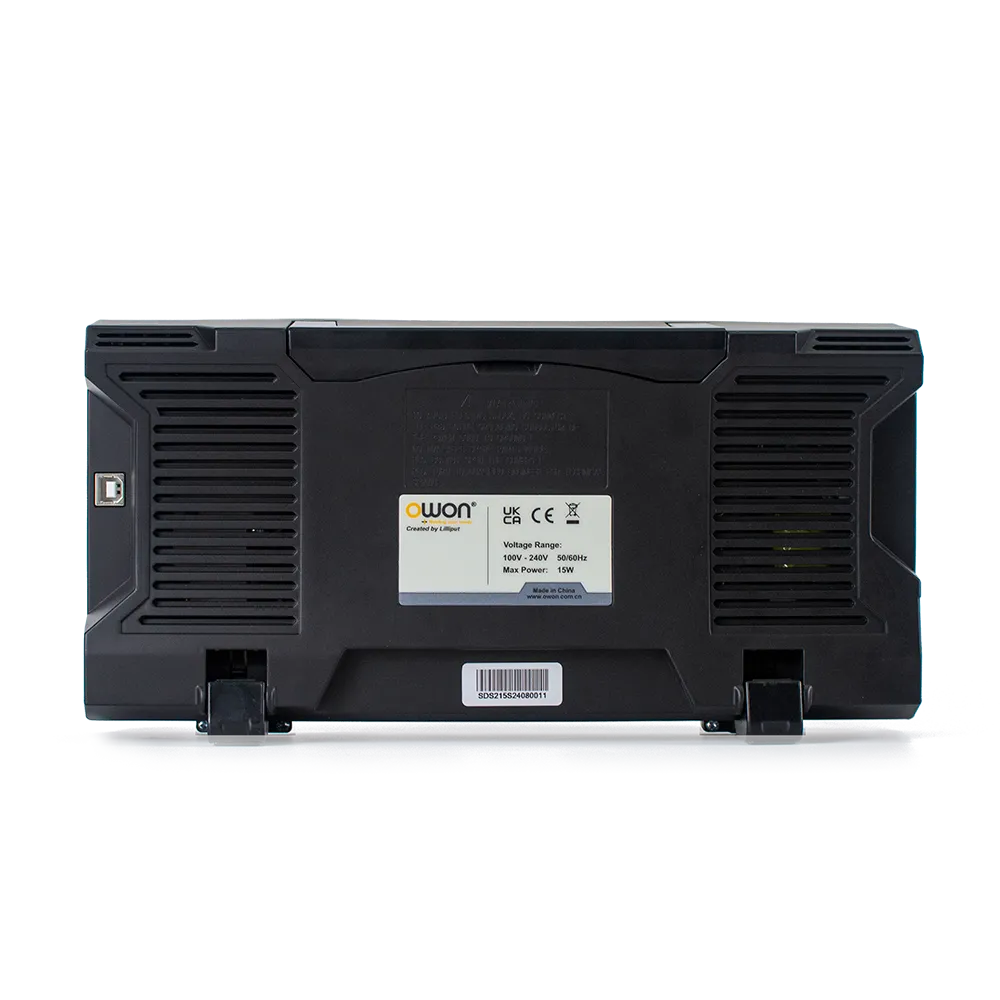

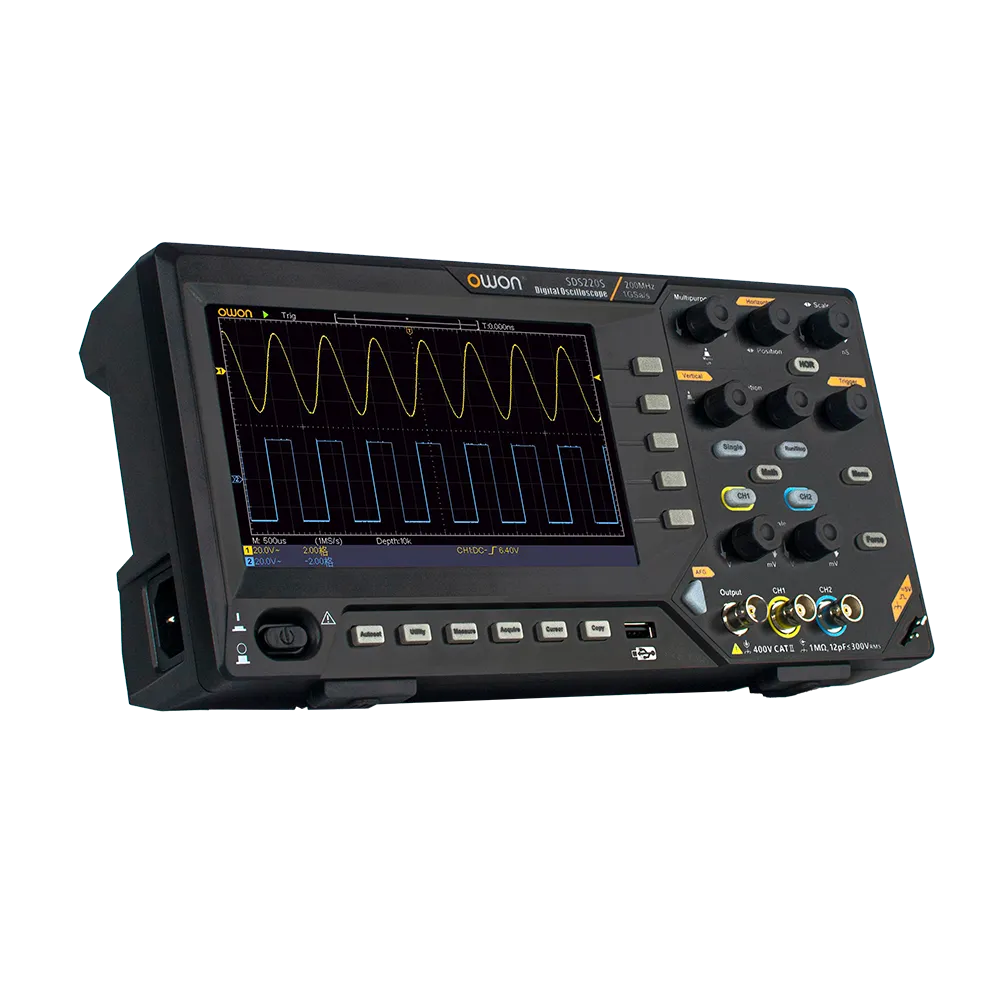

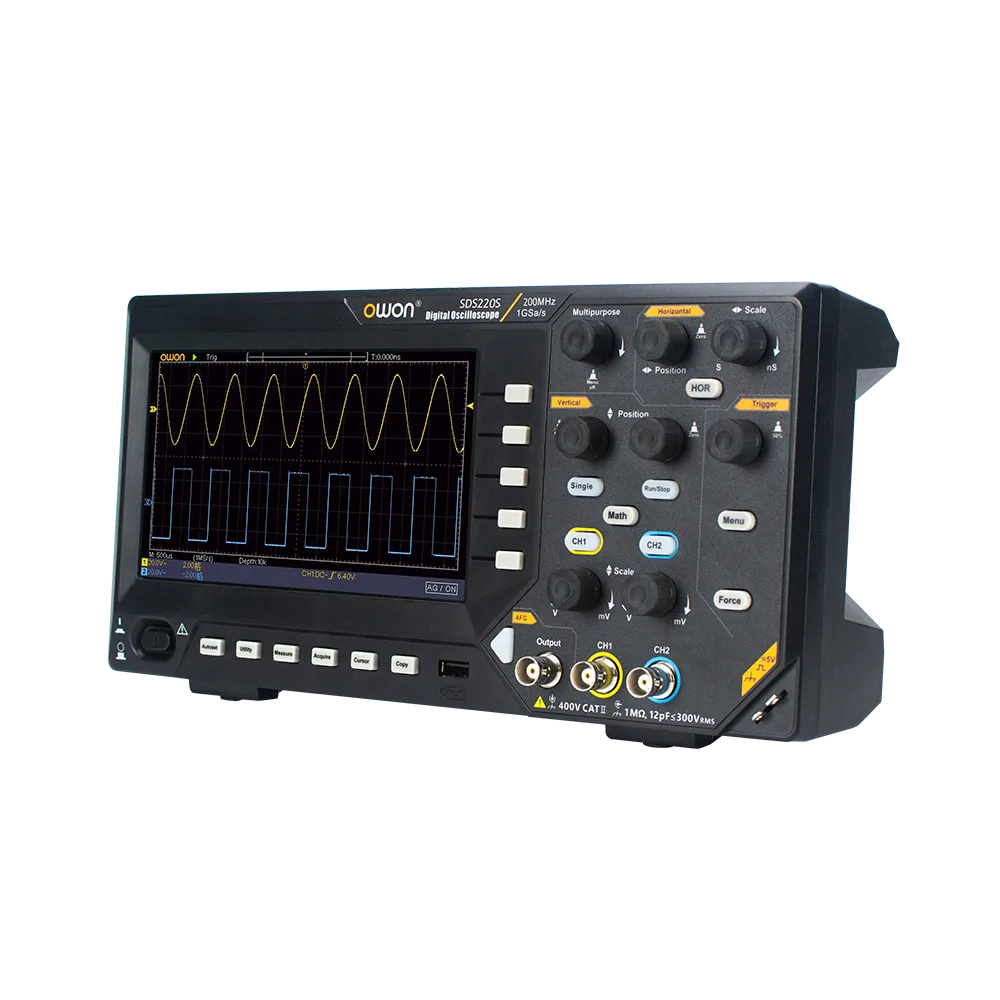

SDS200シリーズ ベンチトップ・オシロスコープ

SDS200シリーズ ベンチトップ・オシロスコープ
  • 2チャンネル・オシロスコープ+25 MHz任意波形発生器(SDS210S、SDS215S、SDS220S)
  • 周波数帯域:100 MHz、150 MHz、200 MHz
  • 最高サンプルレート:1 GSa/s(2チャンネル独立ADC)
  • 20Mポイント レコード長
  • 30種の波形パラメータ自動測定

特長

  • 2チャンネル・オシロスコープ+25 MHz任意波形発生器(SDS210S、SDS215S、SDS220S)
  • 周波数帯域:100 MHz、150 MHz、200 MHz
  • 最高サンプルレート:1 GSa/s(2チャンネル独立ADC)
  • 20Mポイント レコード長
  • 30種の波形パラメータ自動測定
  • 6桁高精度周波数カウンタ
  • FFT解析
  • USBデバイス&ホスト・ポート、SCPIコマンドをサポート
  • 7インチTFT LCDディスプレイ

ラインナップ

モデル製品名税込価格(円)在庫状況
SDS210SDS200シリーズ オシロスコープ 100MHz、2ch¥44,000-
SDS210SSDS200シリーズ オシロスコープ 100MHz、2ch、信号発生器内蔵¥48,400-
SDS215SDS200シリーズ オシロスコープ 150MHz、2ch¥47,300-
SDS215SSDS200シリーズ オシロスコープ 150MHz、2ch、信号発生器内蔵¥52,800-
SDS220SDS200シリーズ オシロスコープ 200MHz、2ch¥55,000-
SDS220SSDS200シリーズ オシロスコープ 200MHz、2ch、信号発生器内蔵¥59,400-

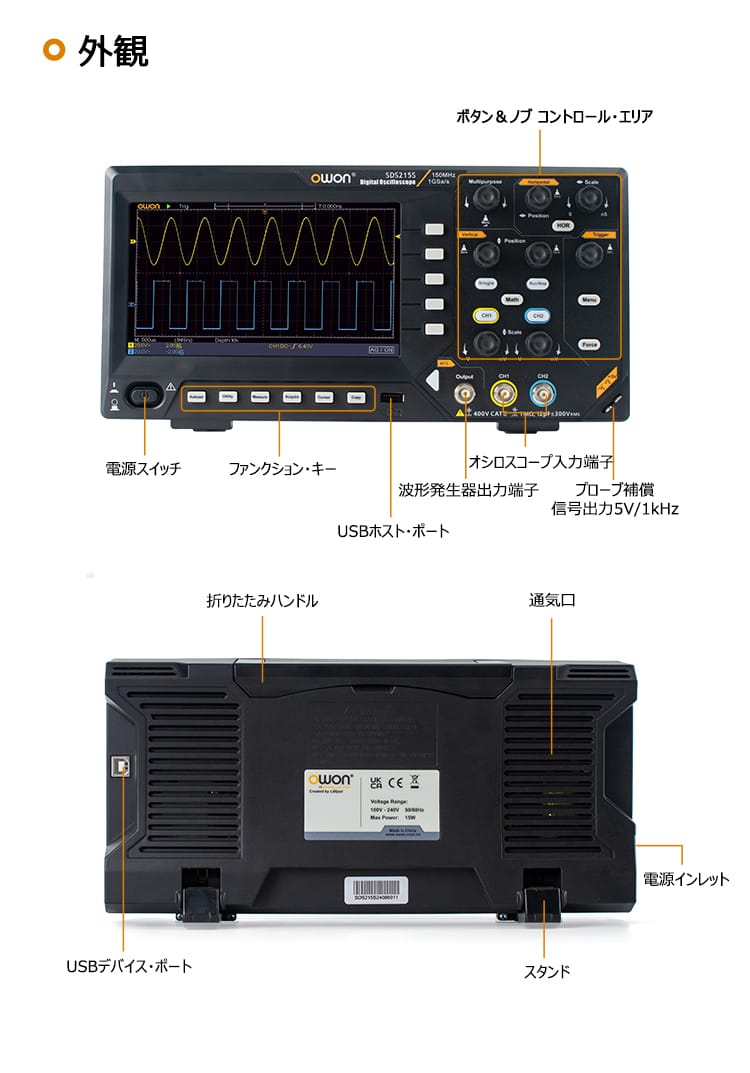

製品詳細

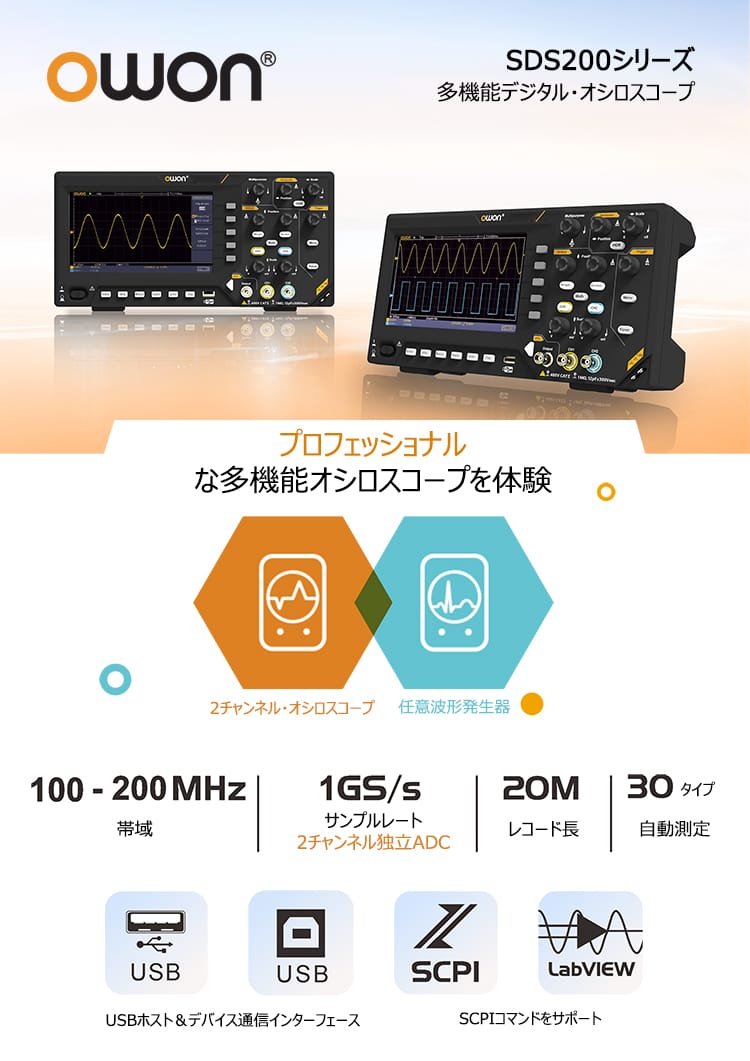

■多機能デジタル・オシロスコープ

・2チャンネル・オシロスコープ+25MHz任意波形発生器(SDS210S,215S,220S)
・周波数帯域:100MHZ、150MHz、200MHz
・最高サンプルレート:1GS/s (2チャンネル使用時)

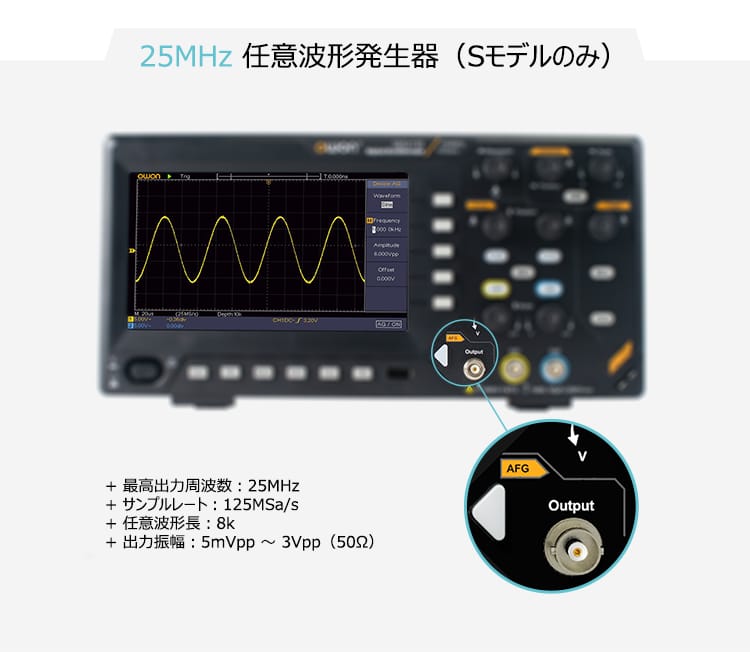

■25MHz 任意波形発生器(Sモデルのみ)

・最高出力周波数:25MHz
・サンプルレート:125MSa/s
・任意波形長:8k
・出力振幅:5mVpp ~ 3Vpp(50Ω)

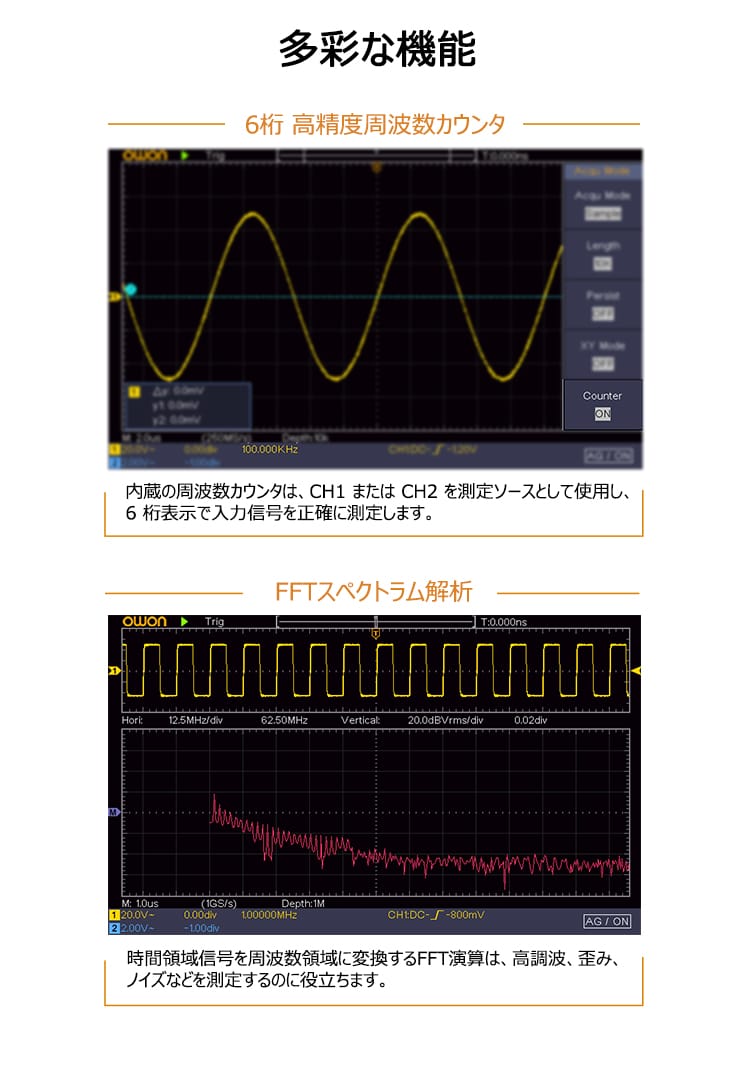

■6桁 高精度周波数カウンタ

・内蔵の周波数カウンタは、CH1 または CH2 を測定ソースとして使用し、
6桁表示で入力信号を正確に測定します。

■FFTスペクトラム解析

時間領域信号を周波数領域に変換するFFT演算は、高調波、歪み、ノイズなどを測定するのに役立ちます。

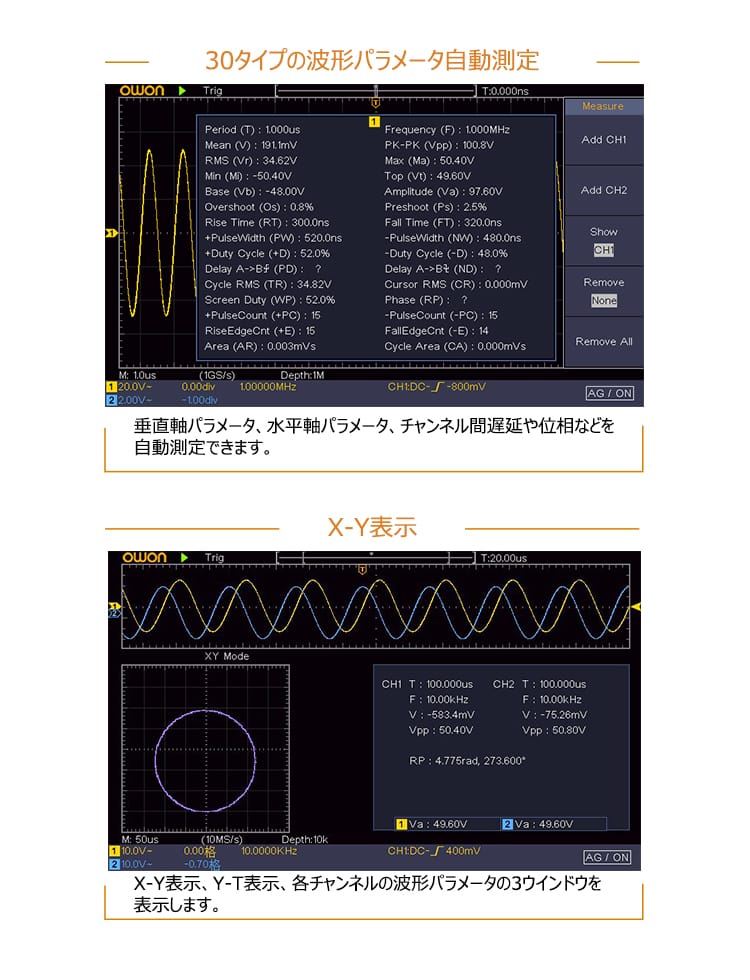

■30タイプの波形パラメータ自動測定

垂直軸パラメータ、水平軸パラメータ、チャンネル間遅延や位相などを自動測定できます。

■X-Y表示

X-Y表示、Y-T表示、各チャンネルの波形パラメータの3ウィンドウを表示します。

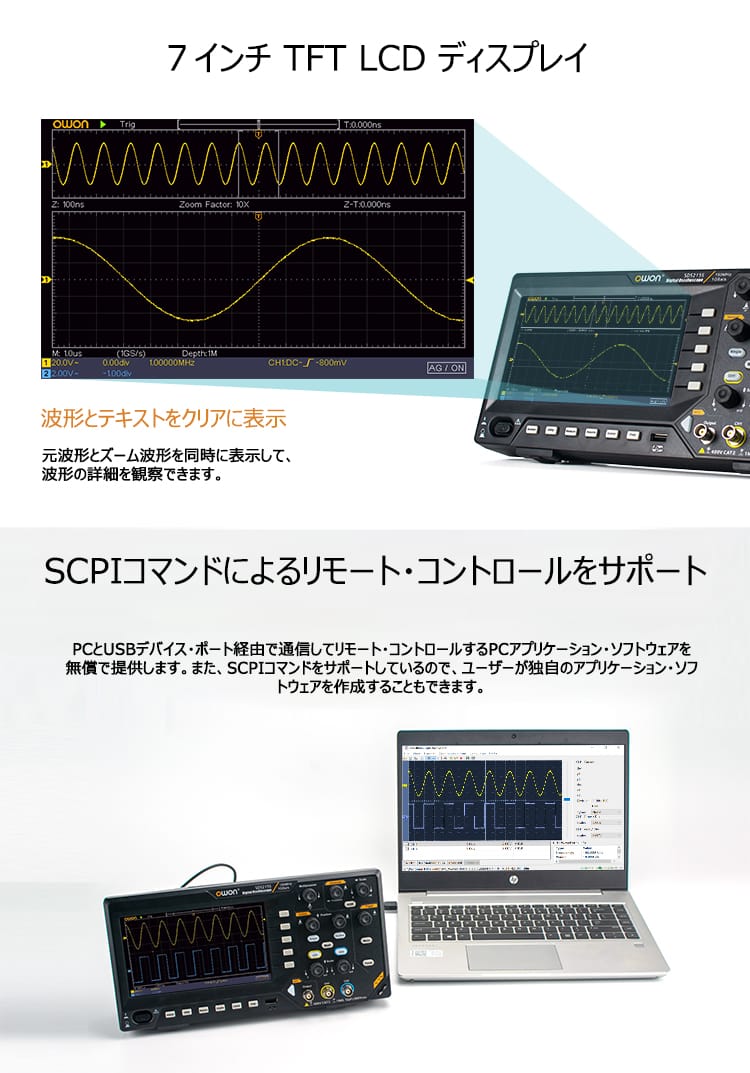

■SCPIコマンドによるリモート・コントロールをサポート

PCとUSBデバイス・ポート経由で通信してリモート・コントロールするPCアプリケーション・ソフトウェアを無償で提供します。また、SCPIコマンドをサポートしているので、ユーザーが独自のアプリケーション・ソフトウェアを作成することもできます。

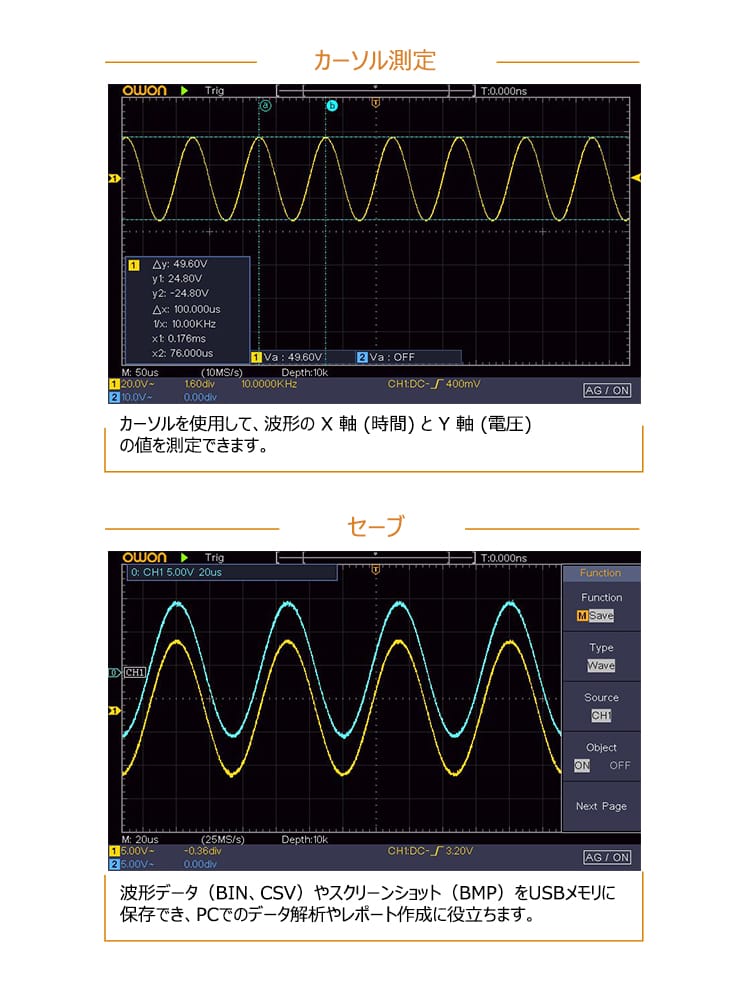

■カーソル測定

・

カーソルを使用して、波形のX軸(時間)とY軸(電圧)の値を測定できます。

■セーブ

波形データ(BIN、CSV)やスクリーンショット(BMP)をUSBメモリに保存でき、PCでのデータ解析やレポート作成に役立ちます。

仕様

モデルSDS210SDS210SSDS215SDS215SSDS220SDS220S
ディスプレイ—7 inch(800*480)LCD—7 inch(800*480)LCD—7 inch(800*480)LCD
インターフェースUSB Host and Device
チャンネル数2
波形発生器仕様(Sモデルのみ)—1—1—1
サンプルレート(最大)1GS/s
重量≈ 1.1kg
トリガタイプEdge, Video
入力インピーダンス1MΩ±2%,in parallel with 20 pF±5 pF
自動測定Period, Frequency, Mean, PK-PK, RMS, Max, Min, Top, Base, Amplitude, Overshoot, Preshoot, Rise Time, Fall Time, +PulseWidth, -PulseWidth, +Duty Cycle, -Duty Cycle, Delay A→B, Delay A→B, Cycle RMS, Cursor RMS, Screen Duty, Phase, +PulseCount, -PulseCount, RiseEdgeCnt, FallEdgeCnt, Area, and Cycle Area.
垂直軸スケール2 mV/div~10 V/div
垂直分解能—14 bit—14 bit—14 bit
入力カップリングDC, AC , Ground
波形演算+, -, ×, ÷, FFT
アクイジション・モードNormal, Peak detect, Averaging
周波数カウンタavailable
プローブ減衰比1X,10X,100X,1000X
波形保存16 waveforms
波形長—8k—8k—8k
最大レコード長20M
周波数帯域100MHz150MHz200MHz
水平軸スケール (s/div)2 ns/div – 1000 s/div, step by 1 – 2 - 5
サンプルレート—125MSa/s—125MSa/s—125MSa/s
出力インピーダンス—50 Ω—50 Ω—50 Ω
標準波形—Sine wave, square wave, ramp wave, pulse wave—Sine wave, square wave, ramp wave, pulse wave—Sine wave, square wave, ramp wave, pulse wave
ビルトイン波形—Sinc, exponential rise, exponential decline, Gaussian more than 160 kinds—Sinc, exponential rise, exponential decline, Gaussian more than 160 kinds—Sinc, exponential rise, exponential decline, Gaussian more than 160 kinds
最高出力周波数—25MHz—25MHz—25MHz
ビルトイン波形周波数—0.1Hz~5MHz—0.1Hz~5MHz—0.1Hz~5MHz
そのほか
寸法 (L x H x D)301mm × 152mm × 70 mm
波形発生器仕様(Sモデルのみ)
DCオフセット範囲—±(3V) (high resistance)—±(3V) (high resistance)—±(3V) (high resistance)
振幅 (50Ω)—0.005Vpp ~ 3Vpp—0.005Vpp ~ 3Vpp—0.005Vpp ~ 3Vpp

アクセサリー

標準付属品

数量

写真

USBケーブル

1

パッシブプローブ

1/チャンネル

電源コード

1

クイックガイド

1

プローブ調整ツール

オプションアクセサリ

概容

写真

BNC to Alligator Clip

BNCーワニ口ケーブル
