OWON タブレット・オシロスコープで走行中の CAN 波形を測定
近年、自動車に搭載される制御ユニットはますます増えており、各ユニット間の通信は一般に CAN で行われています。CAN には、高速 CAN と呼ばれる駆動系 CAN と、低速 CAN と呼ばれるボディ系（コンフォート）CAN があります。PASSAT B7 では両方の CAN が使われており、一部の制御ユニットとセンサー・アクチュエーターの間では LIN 通信も使われています。このシリーズでは、それぞれの測定方法を順に紹介します。波形の解析には回路図が非常に重要です。以下は PASSAT B7 の回路図です。
回路図：

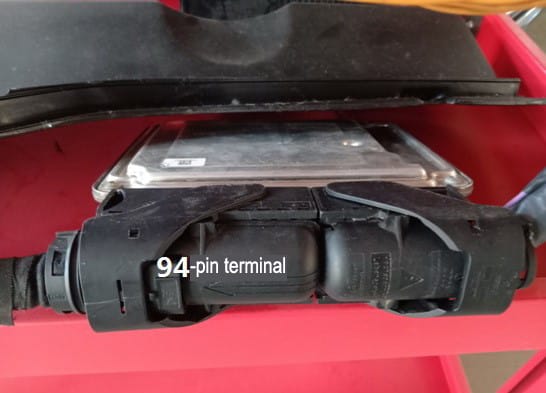

TAO3104A タブレット・オシロスコープのチャンネル1とチャンネル2を CAN ラインに接続します（CH1 を CAN-H、CH2 を CAN-L）。CAN ラインは ECU の94ピン・コネクタの68番と67番端子にあります。

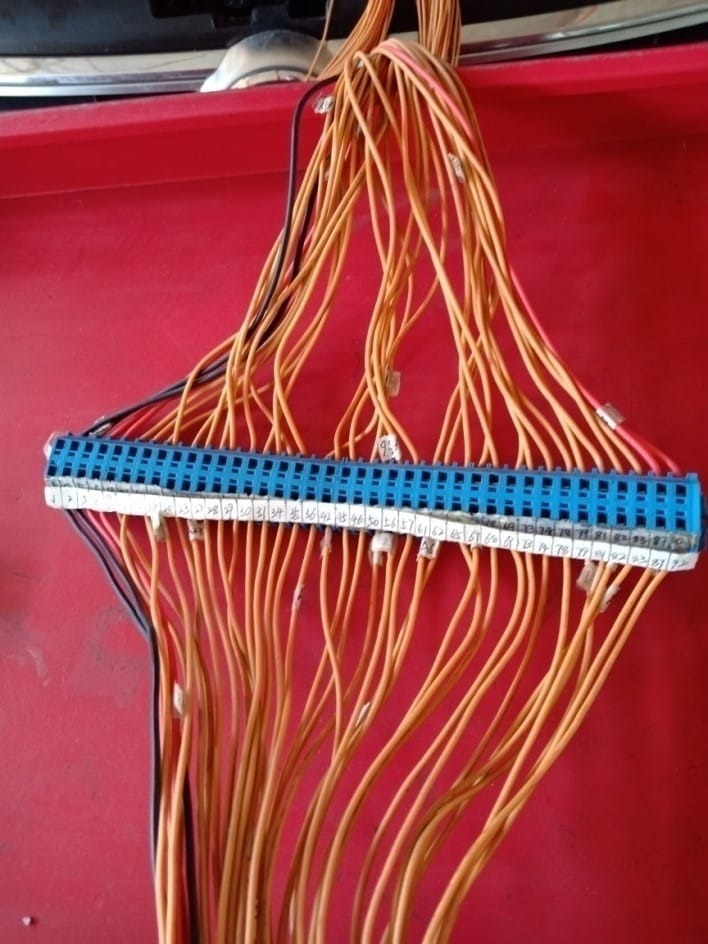

外部ハーネスを使って測定します。下図の68番が CAN-H、67番が CAN-L です。

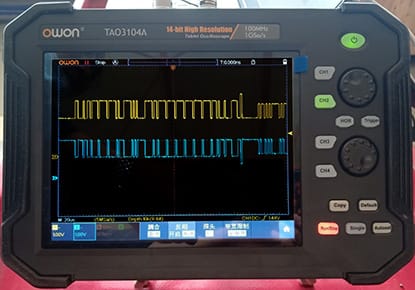

TAO3104A タブレット・オシロスコープで取得した波形は次のとおりです：
波形の特徴：
● CAN-H の電圧は2.5V～3.5V の間で変化し、マルチメーターで測った平均電圧は2.8V です。
● CAN-L の電圧は2.5V～1.5V の間で変化し、マルチメーターで測った平均電圧は2.2V です。
● 波形は対称です。
● 駆動系 CAN は単線では動作できません。
● イグニッション・スイッチを OFF にすると駆動系 CAN の信号変化は止まり、ON にすると信号が変化し始め、情報の送信が始まります。
