OWON タブレット・オシロスコープで CAN コンフォート（ボディ系）の波形を測定
自動車には多数の制御ユニット（ECU）が搭載されており、ユニット間の通信は CAN フィールドバスで行われています。
CAN フィールドバスには CAN ドライブ（駆動系）と CAN コンフォート（ボディ系）の2種類があります。PASSAT B7 を例にとると、制御ユニット間の通信はこの2系統の CAN で行われ、CAN のほか、制御ユニットとセンサー／アクチュエーターの間の通信には LIN フィールドバスも使われています。
前回の記事「OWON タブレット・オシロスコープで走行中の CAN 波形を測定」では CAN ドライブの測定方法を詳しく紹介しました。今回は CAN コンフォート・フィールドバスの測定方法を見ていきます。
PASSAT B7 の回路図を以下に示します。

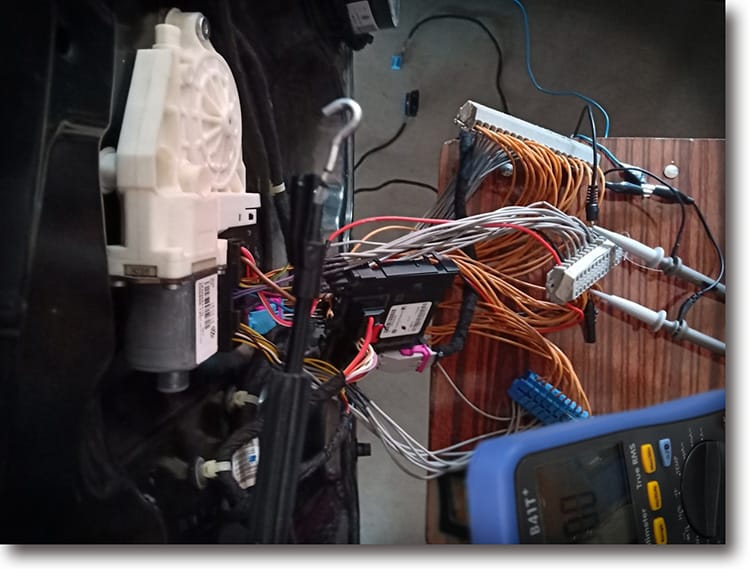

測定ポイントは運転席側ドアの制御ユニットに設定しました：

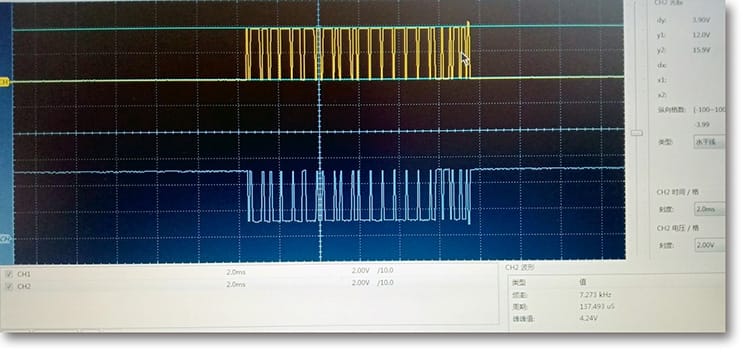

TAO3104A の画面で観測した信号は次のとおりです：

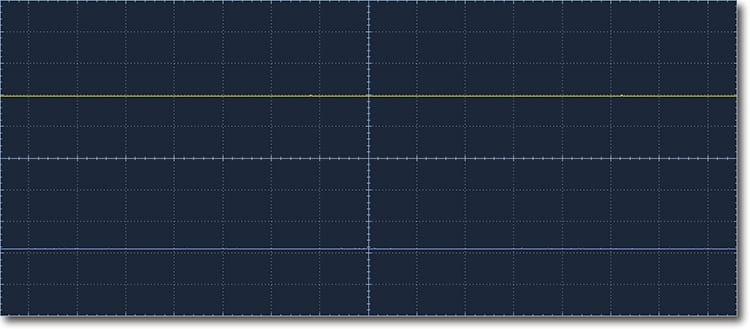

CAN_L フィールドバスの「スリープ」状態の測定結果は次のとおりです：
注意：測定が終わったらイグニッション・キーを抜いておくことをおすすめします。
表示された波形（取り込んだ信号）の解析：
● CAN_H の電圧が 0V から 3.9V に上がるとき、平均電圧は 0.9V を示します。
● CAN_L の電圧が 5V から 1.14V に下がるとき、平均電圧は 4.1V を示します。
● CAN_L は単線でも動作可能です。
● 「スリープ」状態に入ると、CAN_H の電圧は 0V、CAN_L は 11V に保たれます。
