オシロスコープが電子計測分野で重要な役割を果たしていることは周知のとおりです. 電子設計は計測から生まれました.
すべての電子製品の研究開発, 工業デザインと生産の過程で, オシロスコープはエンジニア (ユーザー) が検証するのを
容易にします.兵士にとっての銃のように、エンジニアにとってオシロスコープは大きな意味を持ちます。 オシロスコープは、10 億米ドルの市場需要を開拓し、世界の製造業者がそれぞれの市場シェアをめぐって激しく戦うよ
うに動機付けています。 長い間、アナログオシロスコープは電気信号を鮮やかな波形に変換し、その応答速度の速さはエンジニアを深く感動さ
せてきました.電子製品の進化に伴い、アナログオシロスコープは、トリガーが不安定で波形記録をサポートしないなど
の弱点を露呈しています.機会は、デジタル ストレージ オシロ スコープをもたらします。
デジタル・ストレージ・オシロスコープ (DSO) には、十分なトリガー・オプション、自動測定、PC 通信用のストレージ・
インターフェース、独創的な PC ベース構造などの多機能が付属していますが、波形を迅速に復元する能力が遅れており、
エンジニアが検証するのに時間がかかります。 世界の DSO メーカーにとって、帯域幅、リアルタイム サンプリング レート、およびレコード長は基本的な技術仕様を意
味しますが、技術のブレークスルーは非常に限られており、垂直解像度もその 1 つです.DSO メーカーは、垂直解像度を改
善するために多額の投資を行い、理想的な性能を期待しています。波形解析 (分解能) の向上による測定結果、結局のとこ
ろ、高い垂直分解能はある程度の測定精度に匹敵します。 リリパット (OWON) は、時間領域の製品設計に足を踏み入れるときに、これに細心の注意を払っています. このトピックを
掘り下げるために、OWON XDS シリーズの高垂直解像度 DSO を紹介します。
1 つの品質の DSO は、次のような機能とよりよく組み合わされます 。 ■ 優れた周波数応答: -3db 未満で定義されます。必要な帯域幅は別の要因です。一般に、業界のベンチマークでは
周波数の 3 ～ 5 倍を読み取ります。 ■リアルタイムサンプリング：4～10倍のサンプリング周波数で完全な信号を記録。 ■ メモリ深度: 長時間有効な信号捕捉と歪みのない、完全に記録された波形の再生をサポートします。 ■波形リフレッシュレート：毎秒数万回または数十万回、異常信号を正確かつ迅速に特定します。 ■ 低ノイズと低ジッター: デジタル トリガー システムを取得して、デバイスの低ノイズと適切なトリガーを実現
し、デジタル フィルタリング機能と統合します。 ■ 高い垂直分解能: 測定波形の垂直スケールが変化したときの測定結果の差を減らします。 ■自動測定と統計。 ■ FFT および通信信号解析ツール。 ■高分解能モード：連鎖波形や小信号を測定します。 ■ フレンドリーなユーザー インターフェイス。 ■ n-in-1 ワークステーション: マルチメーター、信号発生器、データロガー、周波数カウンターなどを内蔵。
高解像度 高解像度、長時間のデータ記録、および高速波形リフレッシュ レートは、新世代の DSO の革新として機能し、測定
プロセスで小さな信号を表示する際のモザイク効果を回避します。
|
|
|
|---|---|

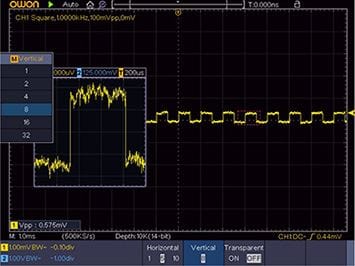

| 12/14ビット ADC | ズーム機能 |
XDSシリーズは12 / 14ビットハードウェアADCを導入し、精度は市場の他のオシロスコープに対して16/64倍で、
31.25μV/divまで信号を低く観察できます。
 |  |
|---|---|

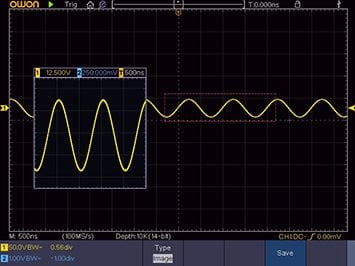

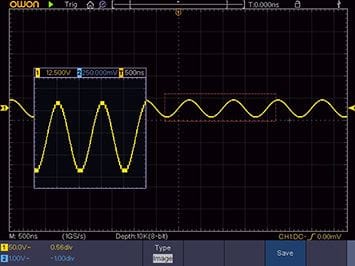

| 従来の 8 ビット DSO でのモザイク効果 | 14ビット新世代OWON DSO下での理想的な効果 |
DSO 機能の重要な部分であるトリガー. 特定の信号イベントをキャプチャしてさらなる分析を可能にし, 安定した繰り
返し波形を提供します. 1940 年代に DSO が発明されて以来, そのトリガーは OWON デジタル リアルタイム ストレージ
オシロスコープの絶え間ない革新によって実現されてきました. , トリガーは複数の技術革新です. ±1ppmのタイムベー
ス精度と、異なる周波数からの波形測定下での効果的な安定した代替トリガーにより、OWON DSOはエンジニアが測定結果
を観察するのにますます便利になります.
 |  |
|---|---|

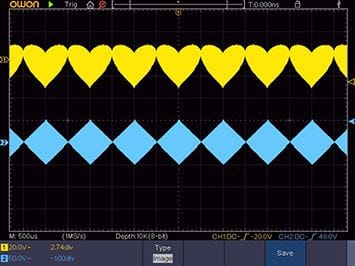

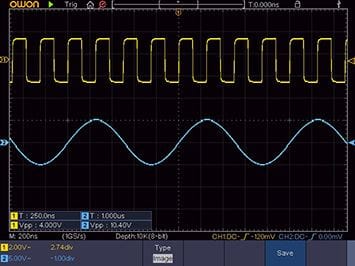

異なる周波数で連続測定可能 | |
実際、DSO の垂直解像度は 8 ビットに達しますが、実際の有効な作業ビットは約 3 ～ 4 であるため、従来の DSO
に対して、ユーザーは常に波形を LCD サイズ、または 3/4 の 3/4 に調整するように教えられてきました。 LCD
サイズ、この状況では垂直解像度が最大に機能しますが、2チャンネルまたは 4チャンネルが同時に動作する場合、
ユーザーは波形をズームアウトして信号を観察/測定する必要がありますが、この状況では、測定偏差/エラーが
表示されます。 . OWON DSO からは 12 ビット、および 14 ビットの垂直分解能が利用可能であり、その技術革新
と信頼できるパフォーマンスにより、垂直スケールの変化による測定偏差/エラーが解消されます。 （続く）
