特長
- 最高周波数： 10 MHz, 25 MHz, 50 MHz, 60 MHz
- 2チャンネル
- サンプルレート： 125 MSa/s（AG1012, AG1022, AG1012F, AG1022F) , 300 MSa/s（AG1052F, AG1062F）
- 周波数分解能： 1 μHz
- 分解能： 14ビット
- 任意波形長： 8k（AG1012, AG1022, AG1012F, AG1022F) , 1M（AG2052F, AG2062F）
- 5種の基本波形と45種のビルトイン波形
- 変調機能： AM、FM、PM、FSK、PWM（AG2052F, AG2062F）
- スイープ機能（AG1012, AG1022対象外）
- バースト機能（AG1012, AG1022対象外）
- 周波数カウンタ（AG1012, AG1022対象外）
- インターフェース： USBホスト, USBデバイス
- SCPIコマンドをサポート
- 4インチLCD, 480x320ピクセル
- SDSシリーズ・オシロスコープとのスムーズな連携が可能
ラインナップ
| モデル | 最高周波数 | サンプルレート | 任意波形長 | そのほかの機能 | 税込価格（円） |
|---|---|---|---|---|---|
| AG1012 | 10 MHz | 125 MSa/s | 8k | - | ¥59,400 |
| AG1012F | 10 MHz | 125 MSa/s | 8k | 周波数カウンタ | ¥67,100 |
| AG1022 | 25 MHz | 125 MSa/s | 8k | - | ¥68,200 |
| AG1022F | 25 MHz | 125 MSa/s | 8k | 周波数カウンタ | ¥81,400 |
| AG2052F | 50 MHz | 300 MSa/s | 1M | 周波数カウンタ | ¥94,600 |
| AG2062F | 60 MHz | 300 MSa/s | 1M | 周波数カウンタ | ¥103,400 |
製品詳細

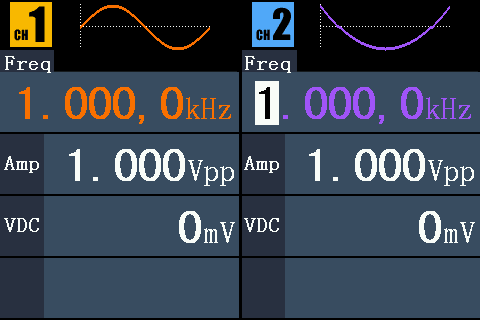

1. 同等な機能と性能の2チャンネル出力
チャンネル間で波形や設定をコピー可能。チャンネル間で周波数/振幅/位相をカップリング可能。

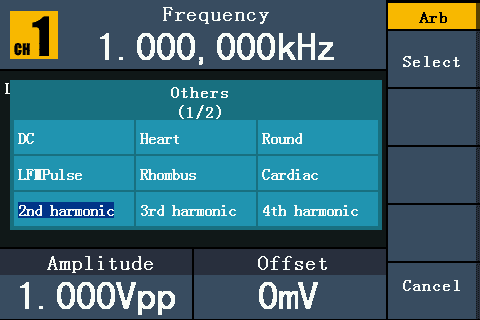

2. 45種類のビルトイン波形
数学や工学などの分野の45種の波形を内蔵し、出力可能です。

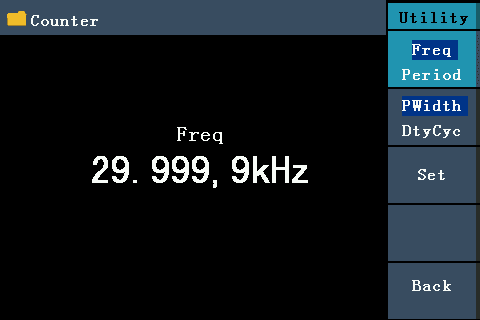

3. 200 MHzの周波数カウンタ
6桁分解能、100 mHz〜200 MHzの周波数測定範囲
周波数、周期、パルス幅、デューティ比を測定することができます。
仕様
| モデル | AG1012 | AG1022 | AG1012F | AG1022F | AG2052F | AG2062F |
|---|---|---|---|---|---|---|
| チャンネル数 | 2 | |||||
| 最高周波数 | 10 MHz | 25 MHz | 10 MHz | 25 MHz | 50 MHz | 60 MHz |
| サンプルレート | 125 MSa/s | 300 MSa/s | ||||
| 分解能 | 14ビット | |||||
| 波形 | ||||||
| 標準波形 | 正弦波, 矩形波, パルス, ランプ波, ノイズ | |||||
| 任意波形 | 指数立ち上がり、指数立ち下がり、Sin(x)/x、ステップ波など、合計45のビルトイン波形、ユーザー定義の任意波形 | |||||
| 周波数(分解能1μHz) | ||||||
| 正弦波 | 1μHz - 10 MHz | 1μHz - 25 MHz | 1μHz - 10 MHz | 1μHz - 25 MHz | 1μHz - 50 MHz | 1μHz - 60 MHz |
| 矩形波 | 1μHz - 5 MHz | 1μHz - 25 MHz | 1μHz - 30 MHz | |||
| パルス | 1μHz - 5 MHz | 1μHz - 10 MHz | ||||
| ランプ波 | 1μHz - 1 MHz | |||||
| ノイズ | 25 MHz（-3dB）（代表値） | |||||
| 任意波形 | 1μHz - 10 MHz | |||||
| 振幅 | ||||||
| 振幅 | 1mVpp - 10Vpp (50Ω負荷), 1mVpp - 20Vpp (ハイ・インピーダンス負荷) | |||||
| 分解能 | 1mVpp. または 4桁 | |||||
| DC オフセットレンジ (AD+DC) | ±5V (50Ω負荷), ±10V (ハイ・インピーダンス負荷) | |||||
| DC オフセット分解能 | 1mV, または 4桁 | |||||
| 出力インピーダンス | 50Ω (代表値) | |||||
| 任意波形 | ||||||
| 波形長 | 2ポイント ～ 8kポイント | 2ポイント ～ 1Mポイント | ||||
| 不揮発メモリー | 64Mバイト | |||||
| 変調 | ||||||
| 変調波形 | - | AM、FM、PM、FSK、スイープ、バースト | AM、FM、PM、FSK、PWM、スイープ、バースト | |||
| 変調周波数 | 2 mHz to 20.00 kHz (FSK 1μHz - 100 kHz) | |||||
| 周波数カウンタ | ||||||
| 測定項目 | - | 周波数、周期、+パルス幅、-パルス幅、+デューティ、-デューティ | ||||
| 周波数測定レンジ | 100 mHz ~ 200 MHz | |||||
| 周波数分解能 | 6桁/秒 | |||||

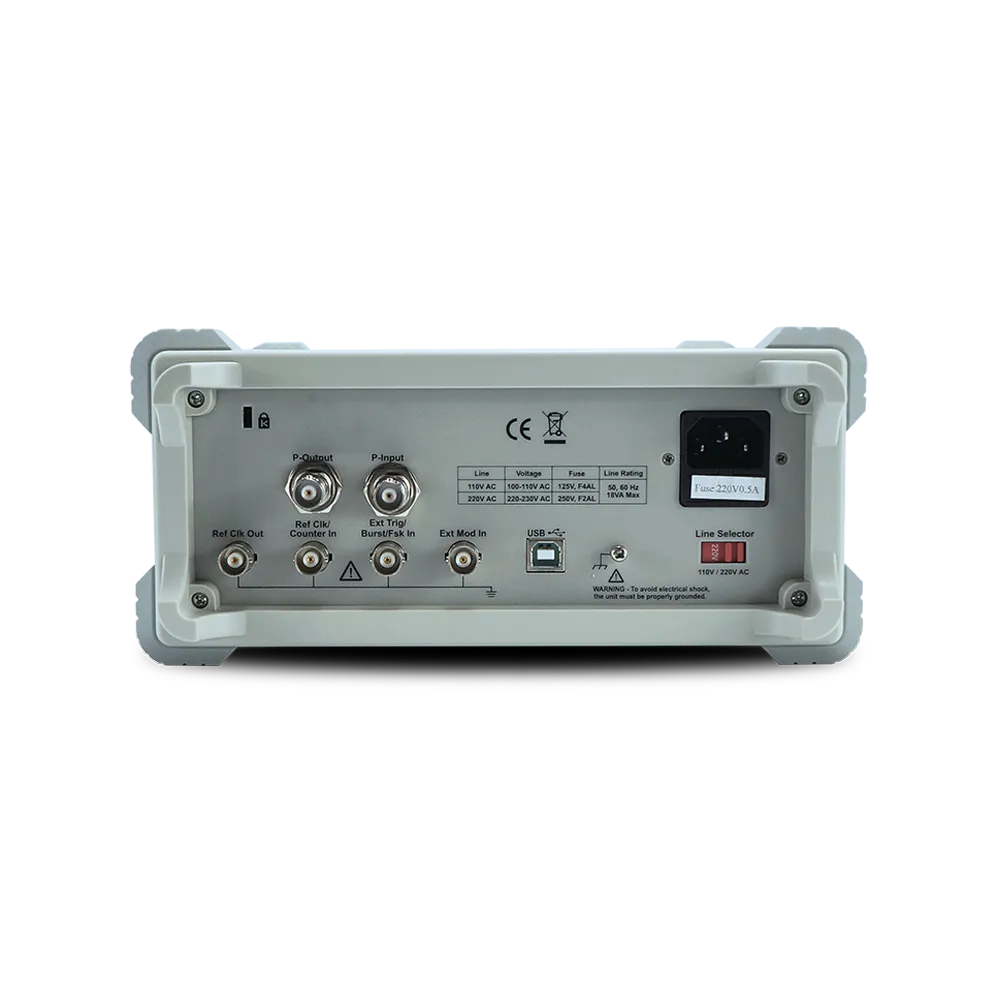

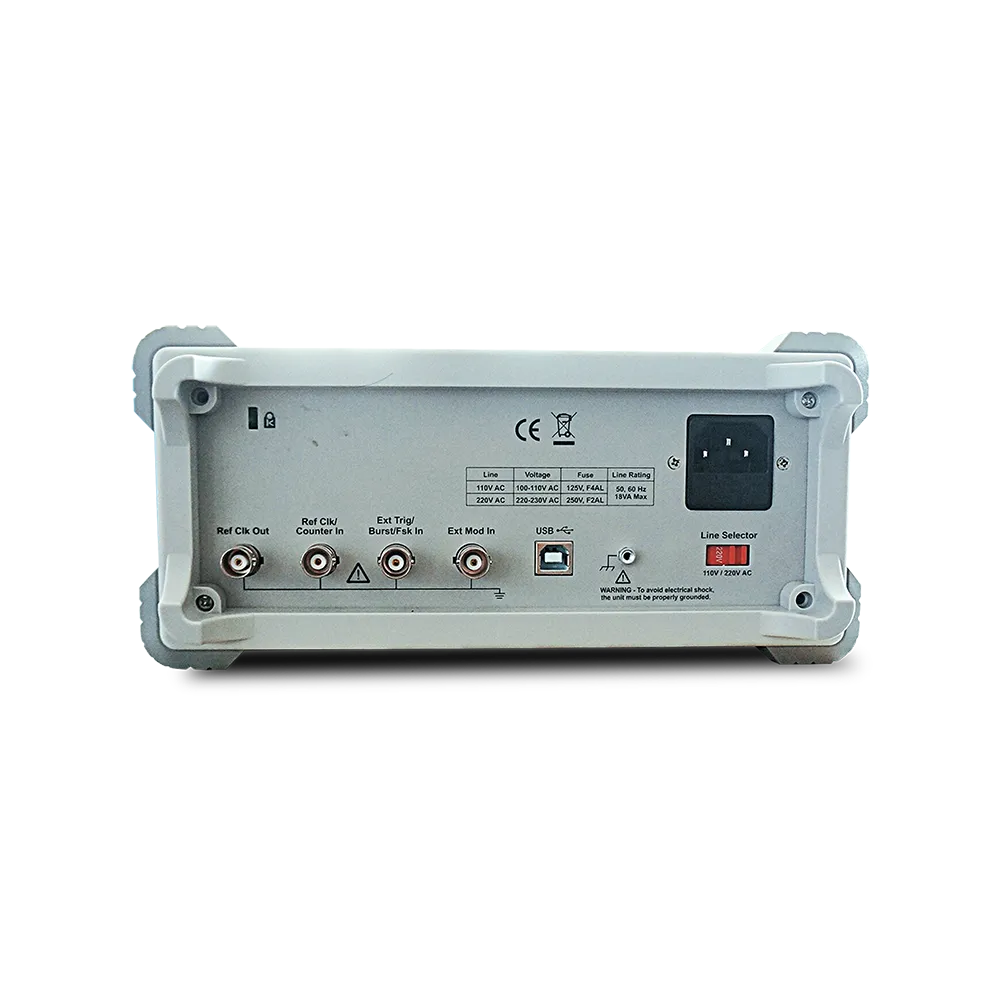

| 入力/出力 | ||||||
| ディスプレイ | 4インチ (480×320ピクセル） LCD | |||||
| タイプ | - | カウンタ | ||||
| 外部変調入力、 | ||||||
| 外部トリガ入力、 | ||||||
| 外部基準クロック入出力 | ||||||
| インターフェース | USB ホスト, USB デバイス | |||||
| そのほか | ||||||
| 寸法（W × H × D） | 235 × 110 × 295 mm | |||||
| 重量 | 約3.0 kg | |||||
アクセサリー
付属品は実際の出荷内容に準じます。
電源コード
CD Rom
クイックガイド
USBケーブル
Q9
