HDS-Iシリーズ ハンドヘルド・オシロスコープ

HDS-Iシリーズ ハンドヘルド・オシロスコープ
  • 2 in 1 (オシロスコープ + マルチメーター)
  • 周波数帯域:20 MHz
  • 2チャンネル
  • サンプルレート:最高100 MSa/s
  • レコード長:6k

特長

  • 2 in 1 (オシロスコープ + マルチメーター)
  • 周波数帯域:20 MHz
  • 2チャンネル
  • サンプルレート:最高100 MSa/s
  • レコード長:6k
  • チャンネル間絶縁
  • オート・スケール機能
  • FFT
  • 20種の自動測定機能
  • USBデータ伝送
  • 充電式リチウムイオン・バッテリー
  • 3.7インチLCD 640x480ピクセル

ラインナップ

モデル製品名税込価格(円)在庫状況
HDS1022M-IHDS1022M-I オシロスコープ 20MHz、2ch、8bit¥129,800-

製品詳細

HDS-N、HDS-Iシリーズ 2チャンネル ハンドヘルド・オシロスコープ 2 in 1

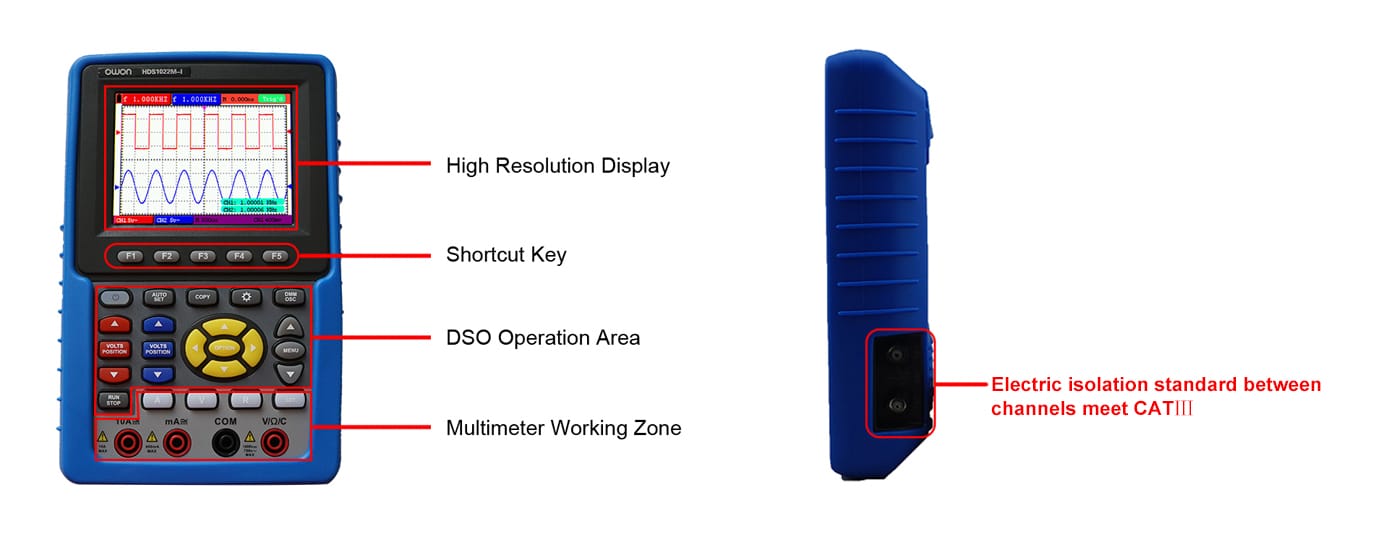

■2 in 1(オシロスコープ + マルチメーター)

オシロスコープ + 3 1/2桁マルチメーター + FFTアナライザ

2 in 1(オシロスコープ + マルチメーター)

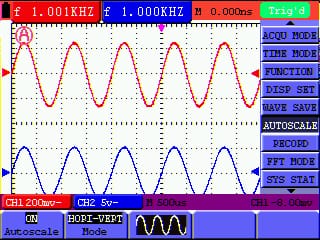

■オート・スケール機能

オート・スケール機能

オート・スケール状態では、オシロスコープは、入力信号のタイプ、振幅および周波数に応じて、特定のトリガ・モード、垂直軸スケールおよび水平軸スケールに自動で設定します。

仕様

ディスプレイ3.7インチ カラーTFTディスプレイ(640×480ピクセル)
インターフェースUSBホスト, USBデバイス
重量約645g
入力インピーダンス10MΩ
分解能3 1/2桁(最大4000カウント)
水平軸スケール5ns/div~100s/div
ステップ 1~2.5~5
垂直軸スケール5mV/div~5V/div
レコード長6k
垂直軸分解能8ビット
トリガ・モードオート, ノーマル, シングル
入力カップリングDC, AC, GND
波形演算+, -, ×, ÷, invert, FFT
チャンネル絶縁2(グラウンド絶縁1000:1)
Li-ion バッテリー内蔵, 7.4V/3500mAh
周波数帯域20MHz
サンプルレート最高 100Mサンプル/秒
寸法(W×H×D)113×180×40mm
ダイオード・テスト0V-1.5V
導通テスト50Ω未満でビープ
キャパシタンス
51.2nF-100uF±(3% ± 3 桁)
インピーダンス
400Ω±(1% ± 3 桁)
4KΩ/40KΩ/400KΩ/4MΩ±(1% ± 1 桁)
40MΩ±(1.50% ± 3 桁)
電圧
VDC
400mV,4V,40V,400V,1000V±(1% ± 1 桁)
最大入力DC 1000V
VAC
4V,40V,400V±(1% ± 3 桁)
周波数40Hz-400Hz
最大入力AC 750Vrms
電流
DC
40mA,400mA±(1.5% ± 1 桁)
10A±(3% ± 3 桁)
AC
40mA±(1.5% ± 3 桁)
400mA±(2% ± 1 桁)
10A±(3% ± 3 桁)

アクセサリー

標準付属品

数量

写真

電源コード

1

CDROM

1

クイック・ガイド

1

USBケーブル

1

プローブ

2

マルチメーターテストリード

1

電源アダプタ

1

金属ケース

1

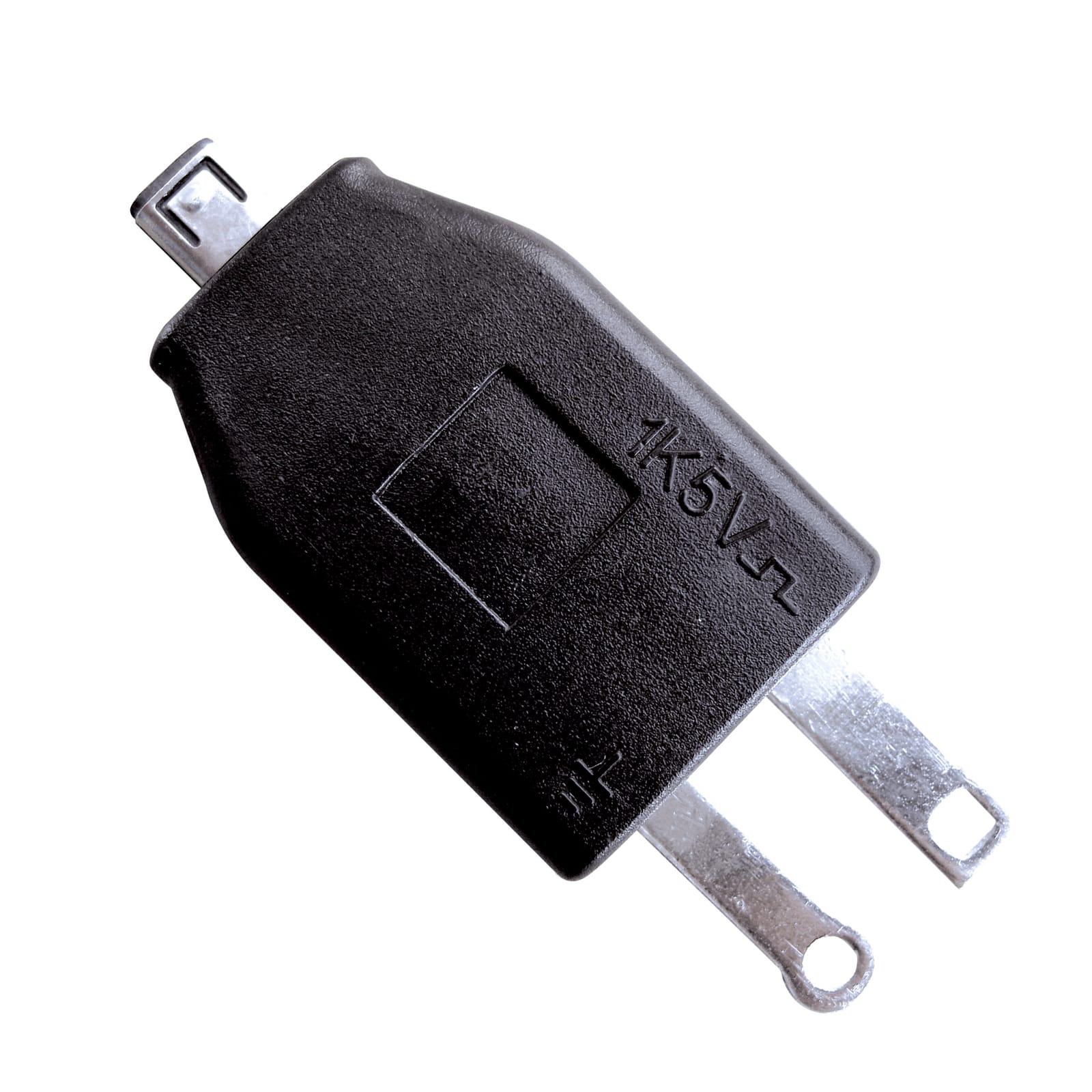

5V, 1KHz 出力アダプタ

1

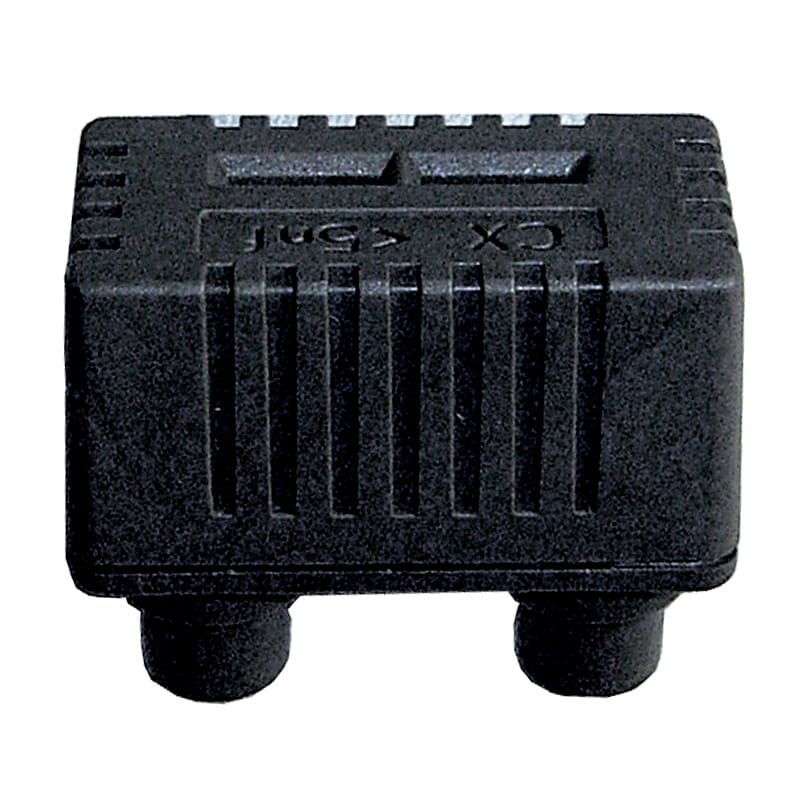

キャパシタンス測定モジュール

1

プローブ調整ツール

ソフトケース(オプション)
