OSCILLOSCOPENEW

HDS200

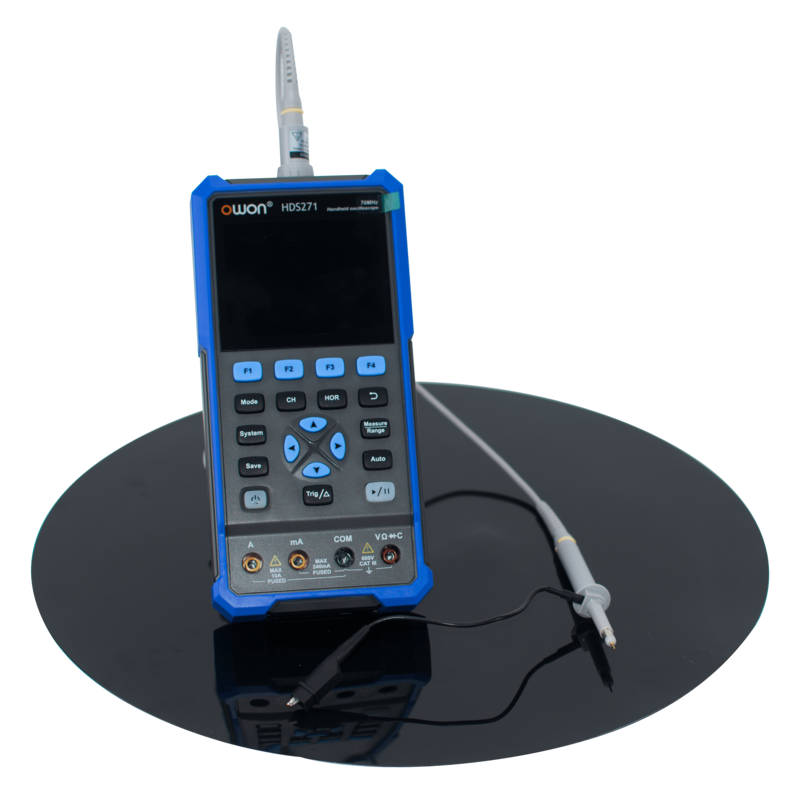

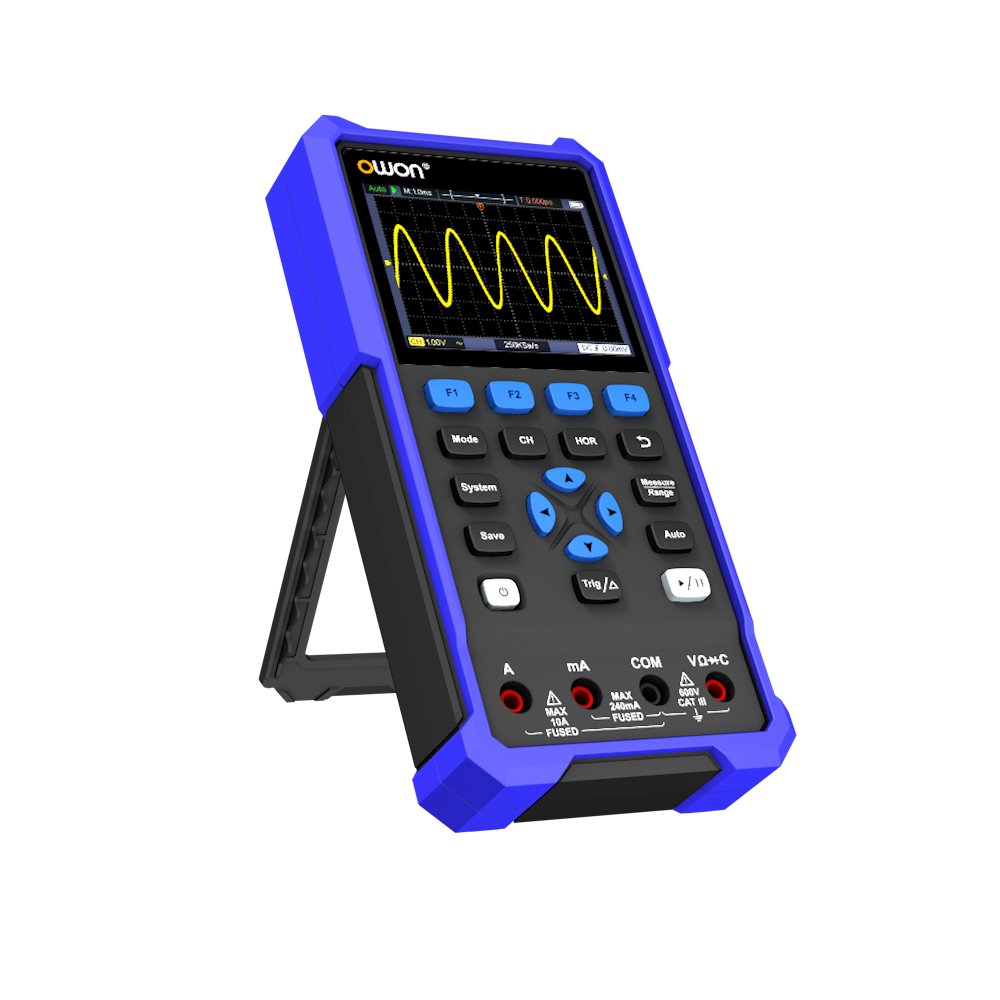

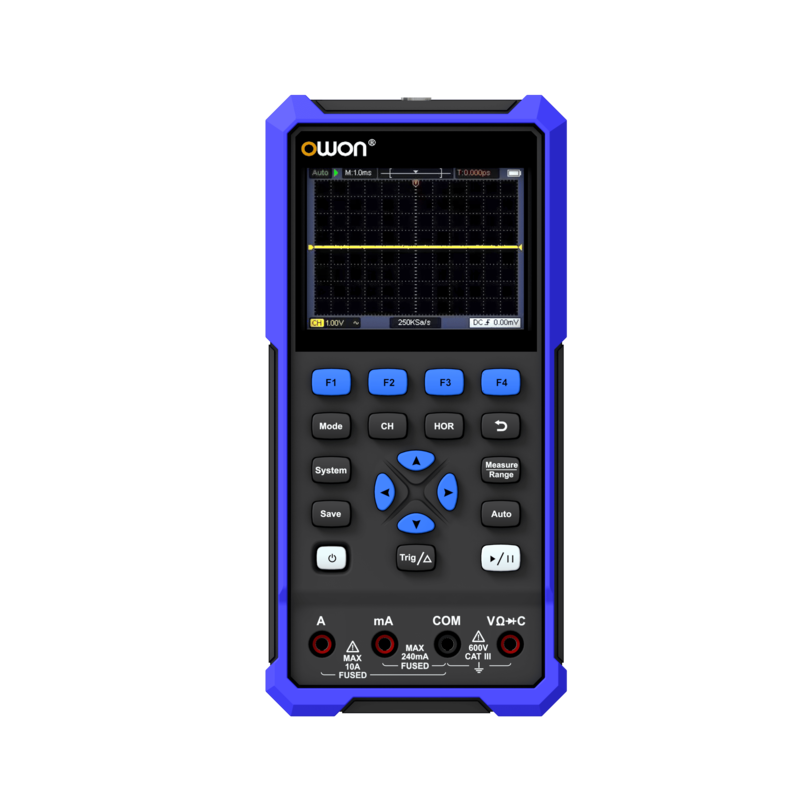

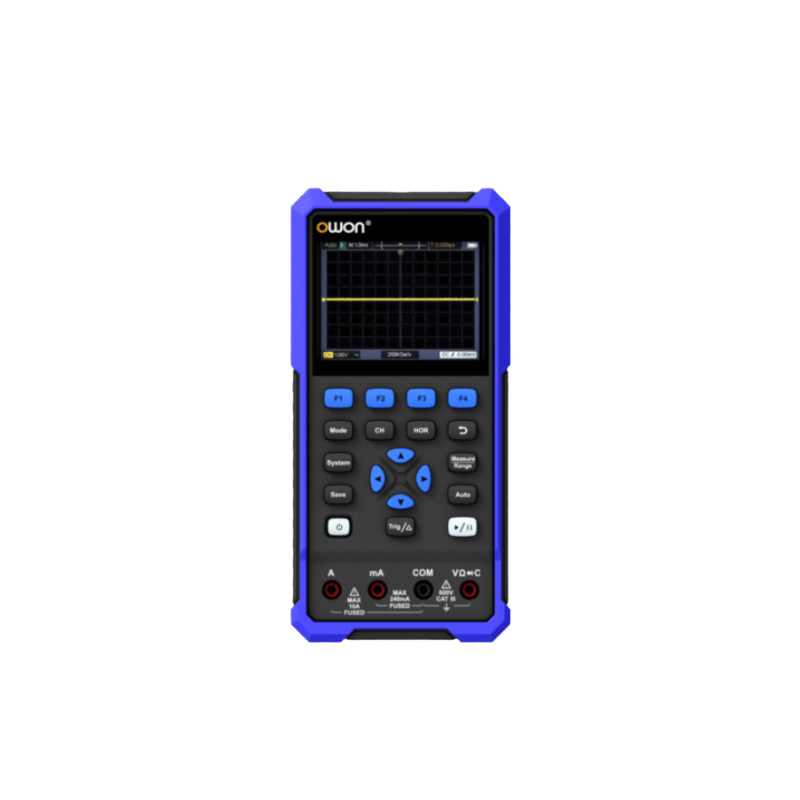

HDS200シリーズ 2チャンネルデジタル・オシロスコープ

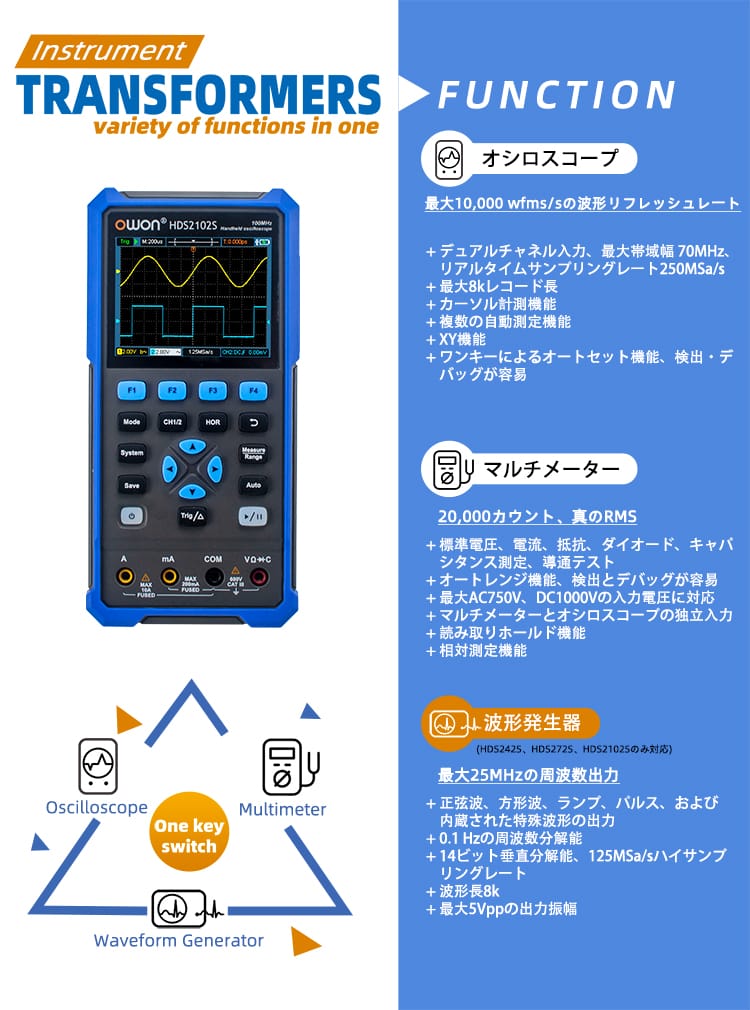

特長

モデル	周波数帯域	サンプルレート	マルチメーター	信号発生器	税込価格（円）
HDS25	25 MHz	250 MSa/s	○	-	¥18,700
HDS25S	25 MHz	250 MSa/s	○	○	¥20,900
HDS242	40 MHz	250 MSa/s	○	-	¥25,300
HDS242S	40 MHz	250 MSa/s	○	○	¥31,900
HDS272	70 MHz	250 MSa/s	○	-	¥31,900
HDS272S	70 MHz	250 MSa/s	○	○	¥35,200
HDS2102	100 MHz	500 MSa/s	○	-	¥38,500

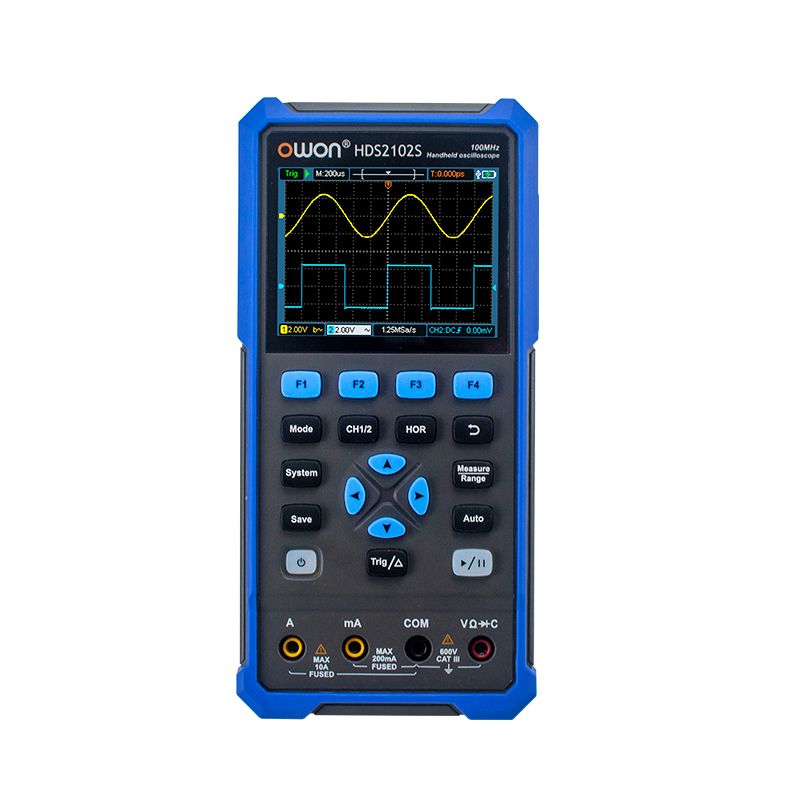

HDS2102S	100 MHz	500 MSa/s	○	○	¥48,400
HDS2202	200 MHz	1 GHzサンプル/秒	○	-	¥50,600
HDS2202S	200 MHz	1 GHzサンプル/秒	○	○	¥60,500

オシロスコープ仕様

モデル	HDS25	HDS242	HDS272	HDS2102	HDS2202	HDS25S	HDS242S	HDS272S	HDS2102S	HDS2202S
周波数帯域	25 MHz	40 MHz	70 MHz	100 MHz	200 MHz	25 MHz	40 MHz	70 MHz	100 MHz	200 MHz

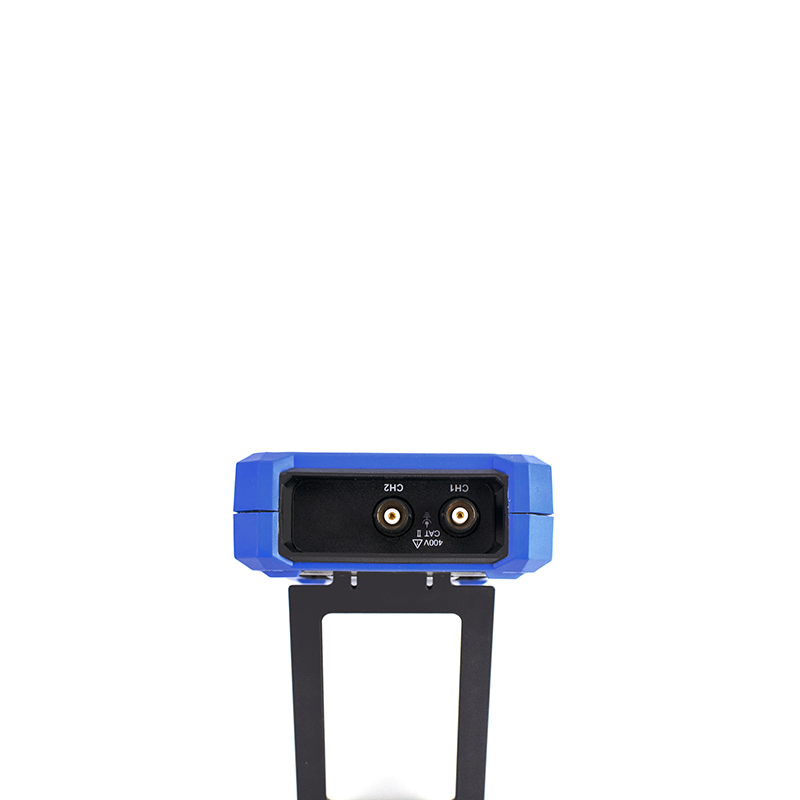

チャンネル数	オシロスコープ2チャンネル					オシロスコープ2チャンネル + 波形発生器1チャンネル
最高サンプルレート	250 MSa/s			500 MSa/s	1 GSa/s	250 MSa/s			500 MSa/s	1 GSa/s

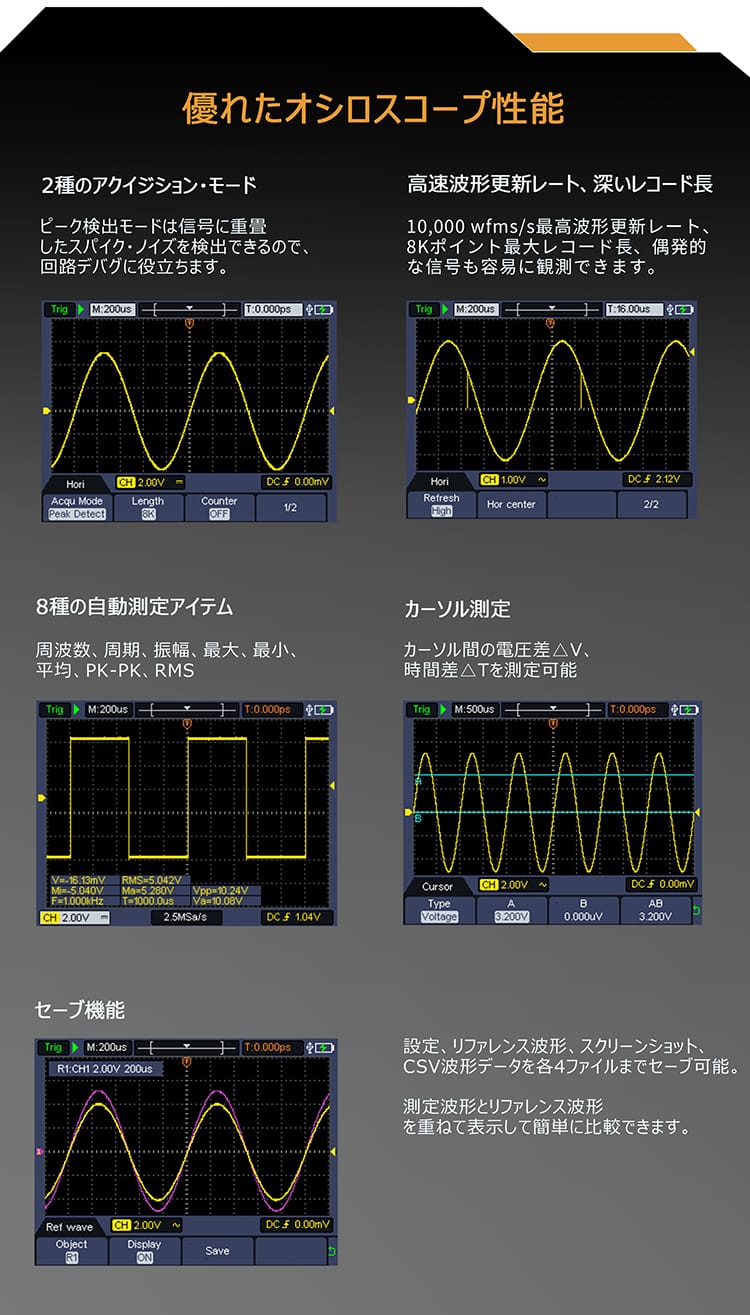

アクイジション・モード	ノーマル、ピーク検出
レコード長	8k

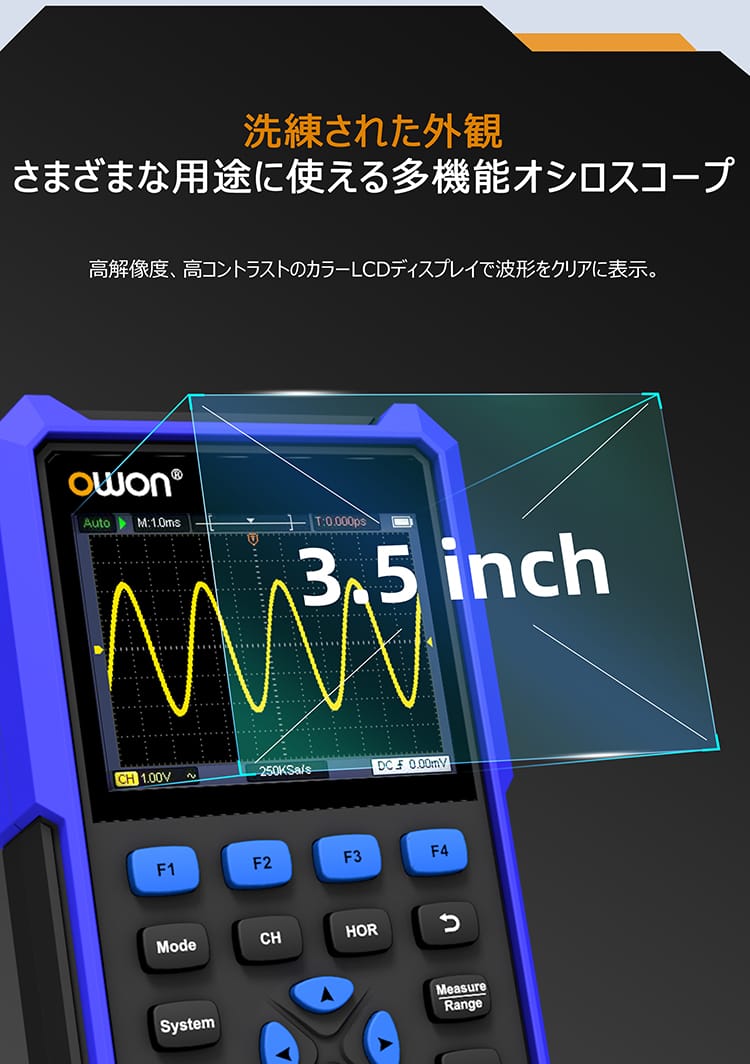

ディスプレイ	3.5インチLCD
波形更新レート	最高 10,000波形/秒
入力カップリング	DC，AC，GND
入力インピーダンス	1MΩ ±2% // 16pF ±10pF
プローブ減衰係数	1X、10X、100X、1000X、10000X
最大入力電圧	400V (DC+AC, PK-PK, 1MΩ入力インピーダンス) (10:1のプローブ減衰率)
帯域制限（代表値）	20 MHz
水平軸スケール	5ns/div - 1000s/div, 1 - 2 - 5によるステップ			2ns/div - 1000s/div, 1 - 2 - 5によるステップ		5ns/div - 1000s/div, 1 - 2 - 5によるステップ			2ns/div - 1000s/div, 1 - 2 - 5によるステップ
垂直軸スケール	10mV/div - 10V/div
垂直軸分解能	8 ビット
トリガ・タイプ	エッジ
トリガ・モード	オート，ノーマル，シングル

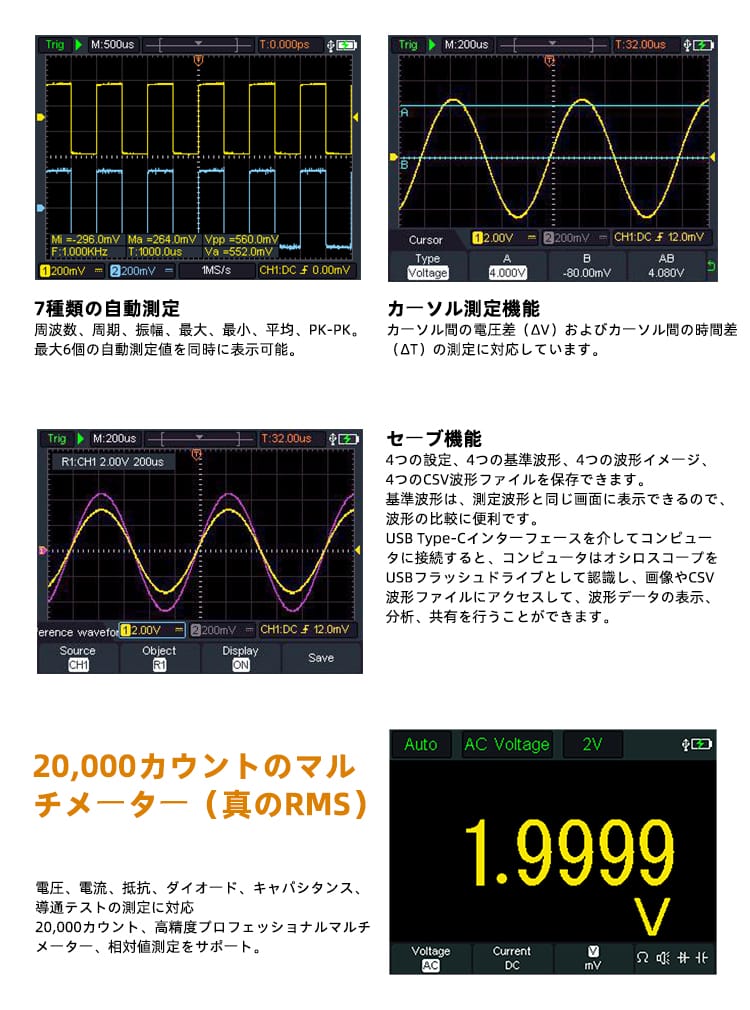

自動測定	周期、周波数、平均、PK-PK、最大、最小
カーソル測定	カーソル間のΔV、ΔT、ΔT&ΔV

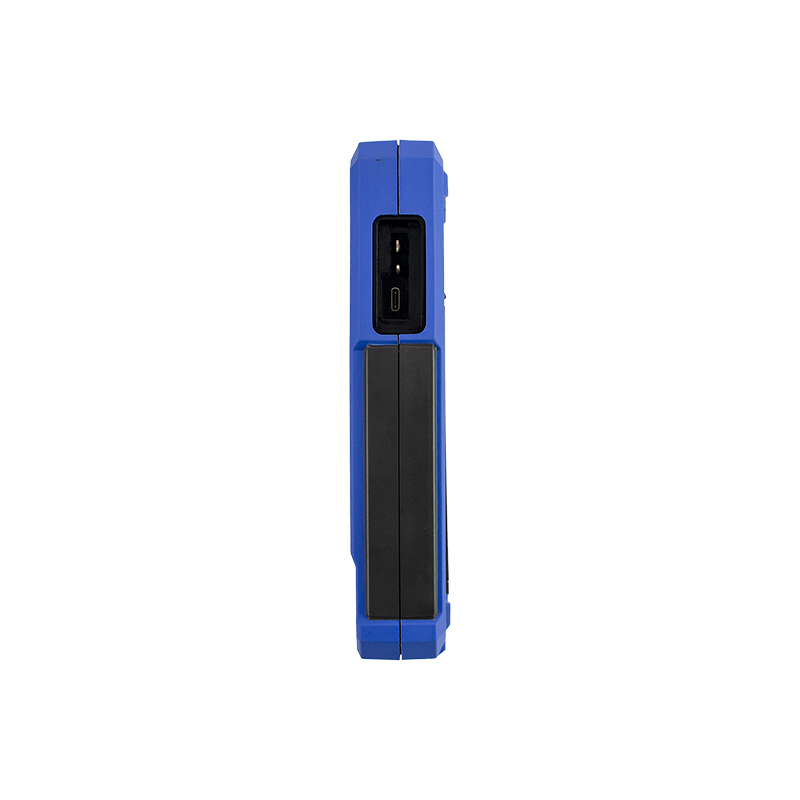

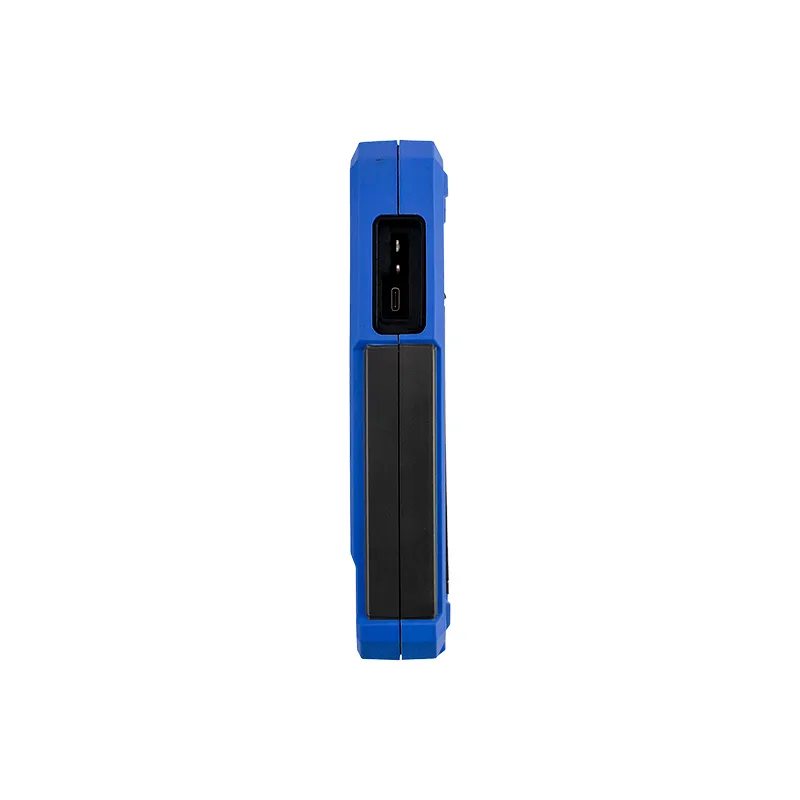

通信インターフェース	USB Type-C

マルチメーター仕様（標準)

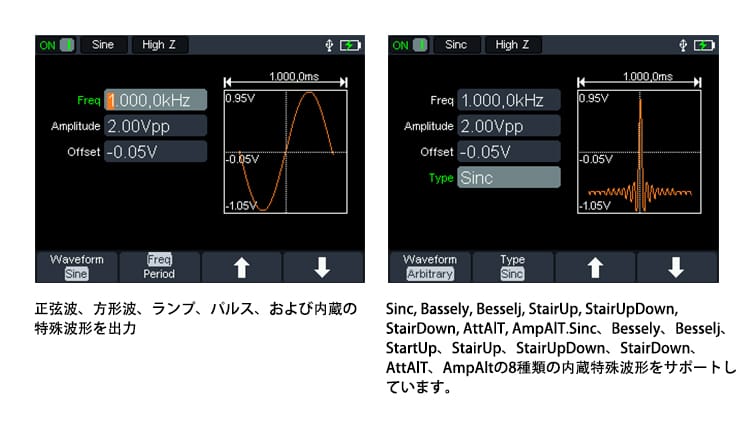

波形発生器仕様（HDS25S, HDS242S, HDS272S,HDS2102S,HDS2202S専用)

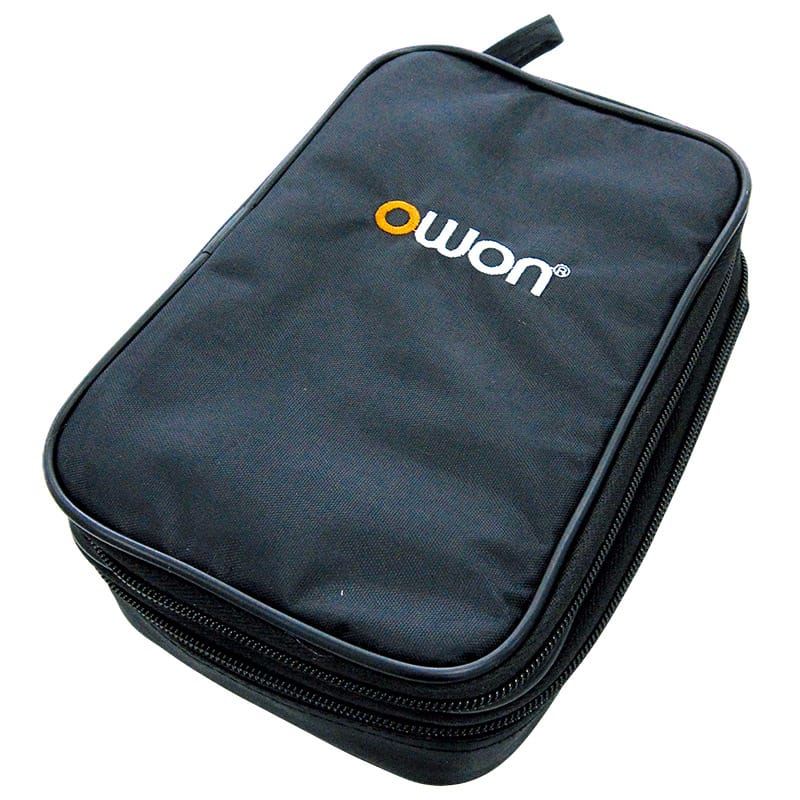

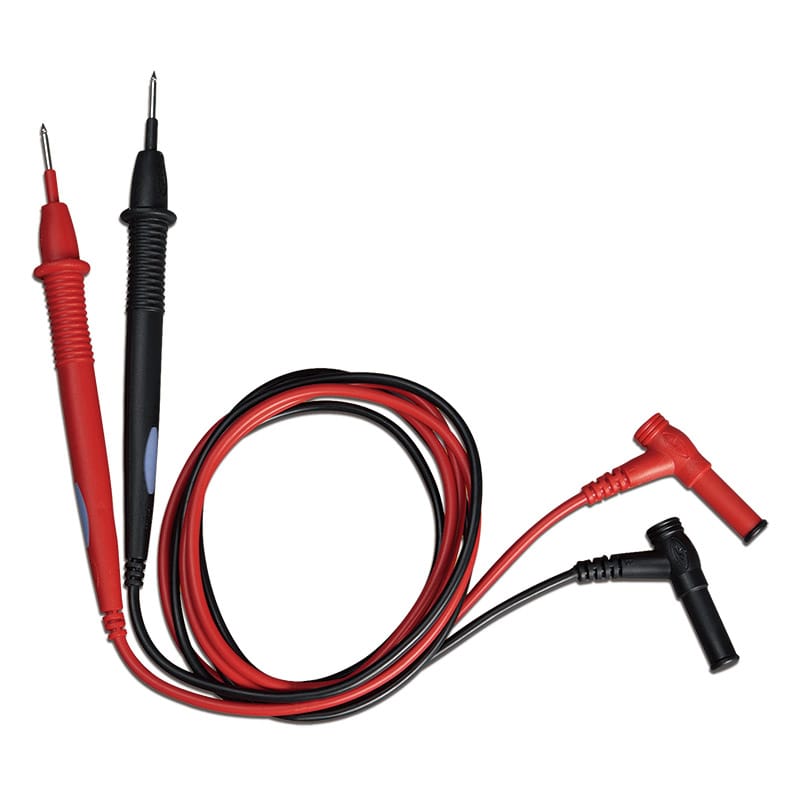

付属品は実際の出荷内容に準じます。
