OSCILLOSCOPE

HDS-N

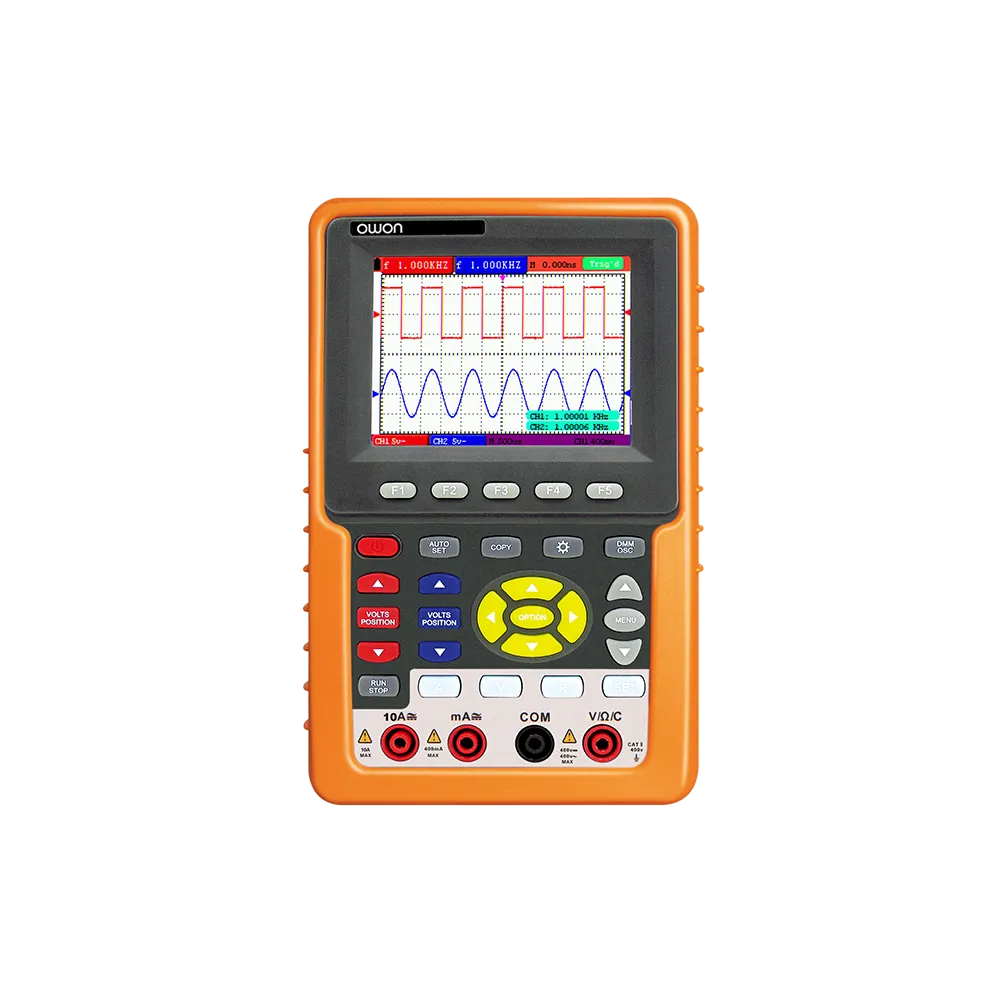

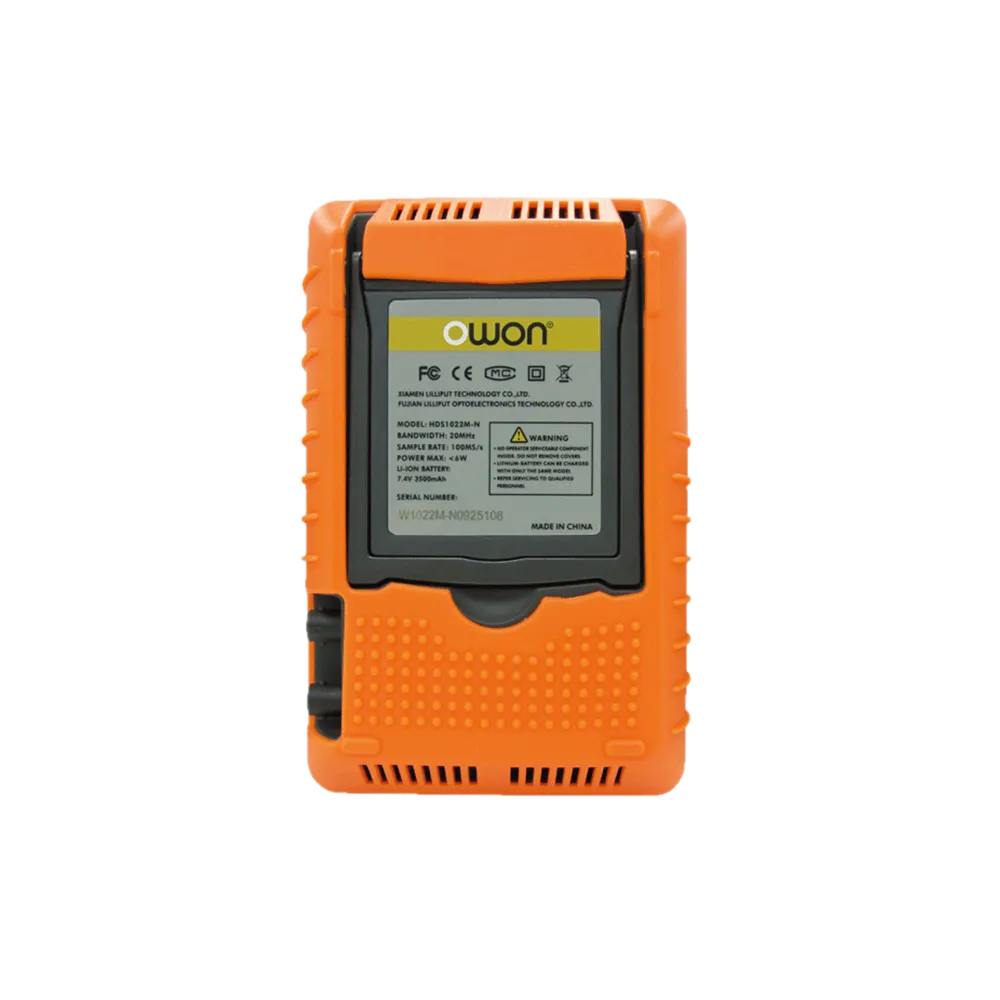

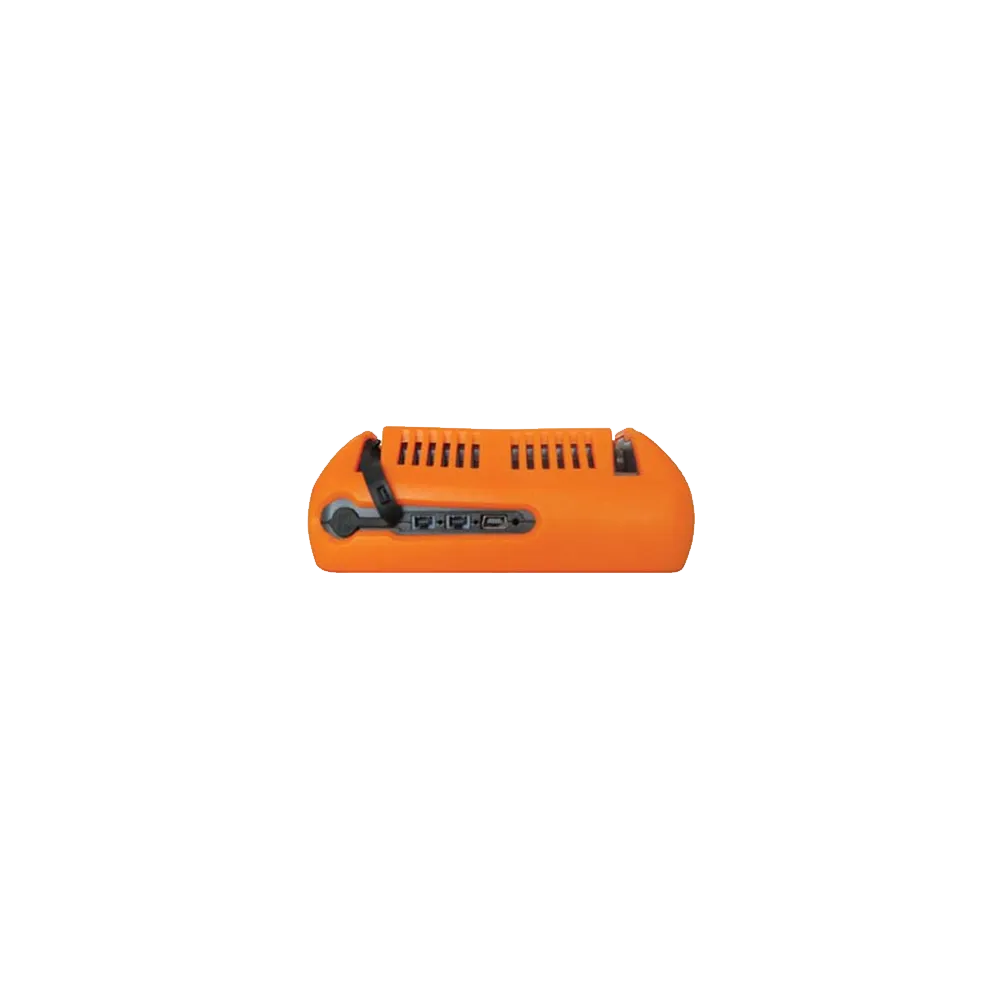

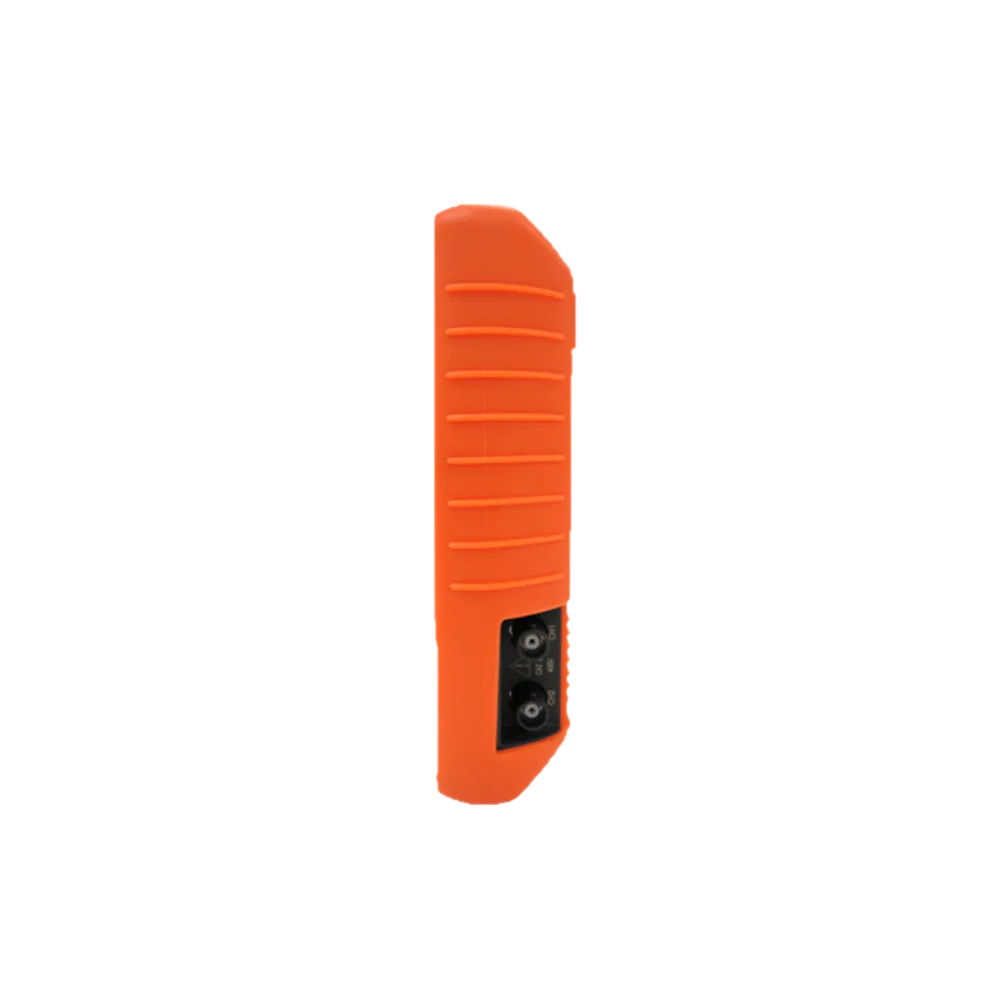

HDS-Nシリーズ 2チャンネルデジタル・オシロスコープ

HDS-Nシリーズ 2チャンネルデジタル・オシロスコープ

2 in 1 （オシロスコープ + マルチメーター）
周波数帯域： 20 MHz, 60 MHz, 100 MHz, 200 MHz
2チャンネル
サンプルレート：最高100 MSa/s（20 MHzモデル）, 最高1 GSa/s（そのほかのモデル）
レコード長： 6k

T&Mallで購入デモ機貸出

特長

2 in 1 （オシロスコープ + マルチメーター）
周波数帯域： 20 MHz, 60 MHz, 100 MHz, 200 MHz
2チャンネル
サンプルレート：最高100 MSa/s（20 MHzモデル）, 最高1 GSa/s（そのほかのモデル）
レコード長： 6k
オート・スケール機能
FFT
20種の自動測定機能
USBデータ伝送
充電式リチウムイオン・バッテリー約6時間連続して動作可能
3.7インチLCD, 640x480ピクセル

ラインナップ

モデル	チャンネル数	周波数帯域	サンプルレート	レコード長	税込価格（円）
HDS1022M-N	2	20 MHz	100 MSa/s	6k	¥71,500
HDS2062M-N	2	60 MHz	1 GSa/s	6k	¥85,800
HDS3102M-N	2	100 MHz	1 GSa/s	6k	¥107,800
HDS4202M-N	2	200 MHz	1 GSa/s	6k	¥154,000

製品詳細

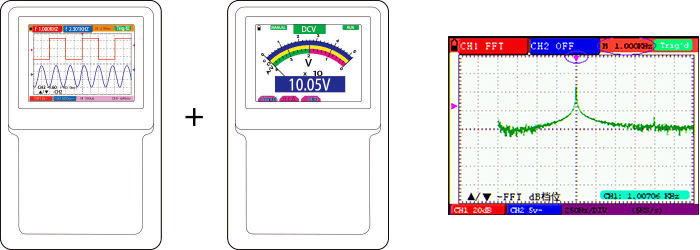

1. 2-in-1ステーション

オシロスコープ + 3 1/2桁マルチメーター + FFTアナライザ

2.オート・スケール機能

オート・スケール状態では、オシロスコープは、入力信号のタイプ、振幅および周波数に応じて、特定のトリガ・モード、垂直軸スケールおよび水平軸スケールに自動で設定します。

仕様

モデル		HDS1022M-N	HDS2062M-N	HDS3102M-N	HDS4202M-N
周波数帯域		20 MHz	60 MHz	100 MHz	200 MHz
サンプルレート		最高 100 MSa/s	最高 1 GSa/s
水平軸スケール		5ns/div～100s/div, ステップ 1～2.5～5	5ns/div～100s/div, ステップ 1～2～5		2ns/div～100s/div,ステップ1～2～5
ディスプレイ		3.7インチカラーTFT ディスプレイ(640 × 480 ピクセル)
チャンネル		2
レコード長		6k
入力カップリング		DC, AC, GND
垂直軸スケール		5mV/div～5V/div
垂直軸分解能		8ビット
トリガ・タイプ		エッジ, ビデオ
アクイジション・モード		サンプル, ピーク検出, アベレージ
波形演算		＋、－、×、÷、反転、FFT
インターフェース		USB
電源		100V-240V AC, 50/60 Hz
Li-ion バッテリー		7.4V, 6 時間動作
寸法（W × H × D）		115 × 180 × 40 mm
重量		約645 g

マルチメーター
分解能	3 1/2桁（最大4000カウント）	ダイオード・テスト	0V-1.5V
入力インピーダンス	10 MΩ	導通テスト	50Ω未満でビープ
電圧	VDC：400mV、4V、40V、400V、1000V：±（1% ± 1 桁）；最大入力：DC 1000V VAC：4V、40V、400V：±（1% ± 3 桁）、750V：±（2% ± 3 桁）；周波数：40 Hz～400 Hz；最大入力 : AC 750Vrms
電流	DC : 40mA, 400mA : ±(1.5% ± 1 桁), 10A : ±(3% ± 3 桁) AC : 40mA : ±(1.5% ± 3 桁), 400mA : ±(2% ± 1 桁), 10A : ±(5% ± 3 桁)
抵抗	400Ω：±（1% ± 3 桁）、40kΩ～4MΩ：±（1% ± 1 桁）、40MΩ：±（1.5% ± 3 桁）
キャパシタンス	51.2nF～100µF：±（3% ± 3 桁）

アクセサリー

付属品は実際の出荷内容に準じます。

電源コード
CD Rom
クイックガイド
USBケーブル
プローブ
プローブ調整ツール
テストリード
アダプター
容量測定拡張モジュール
ソフトケース（オプション）
5V、1 kHz 出力
金属ケース
