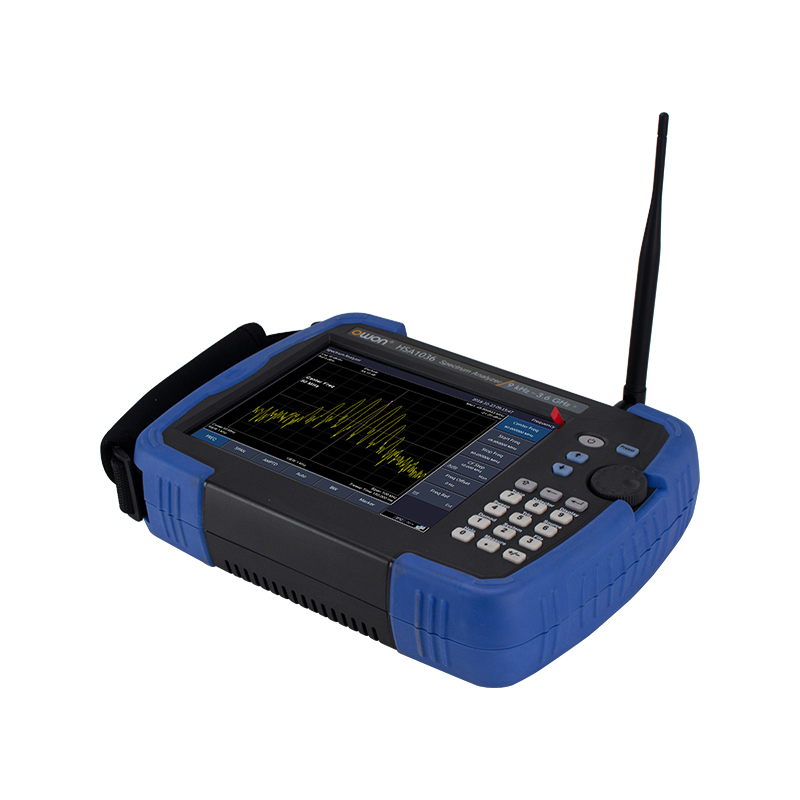

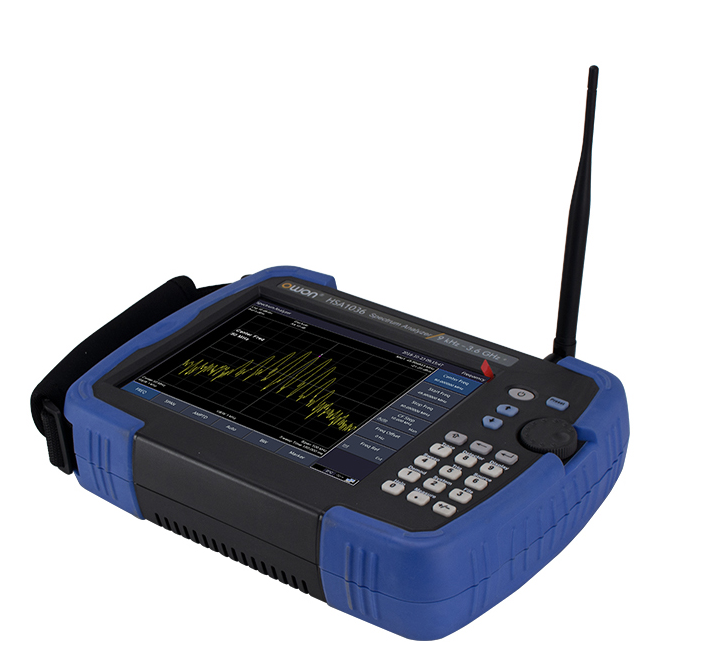

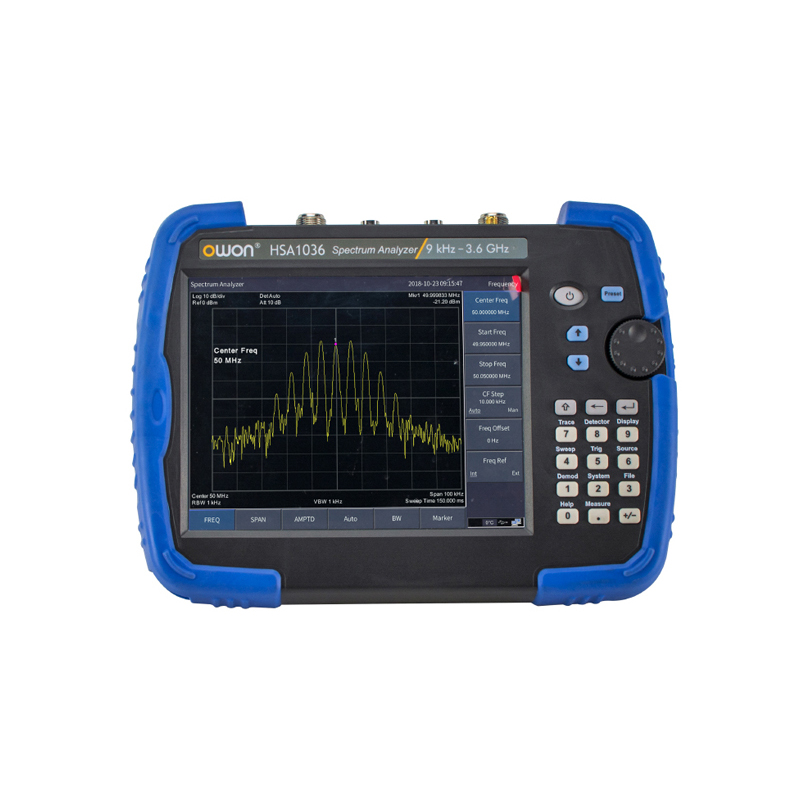

HSA1000 シリーズハンドヘルド・スペクトラム・アナライザ

周波数範囲： 9 kHz〜7.5 GHz
表示平均ノイズレベル（DANL）： -160dBm

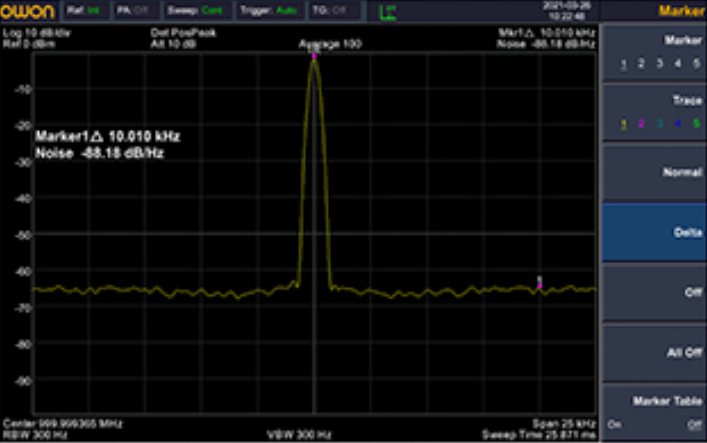

位相ノイズ： -80dBc/Hz @1Gz, 10 kHzオフセット
レベル測定確度： <1.5dB

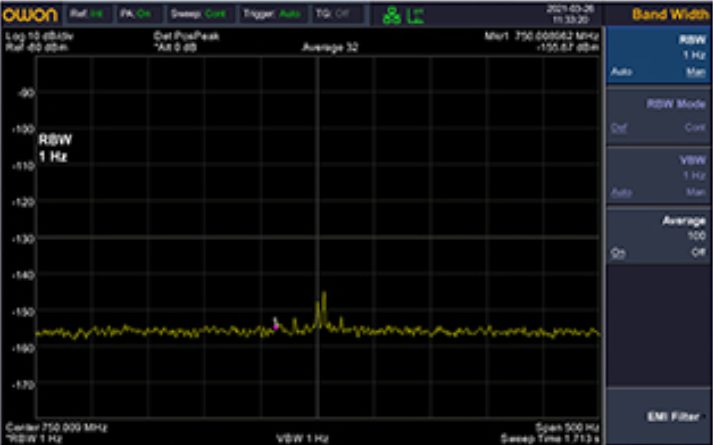

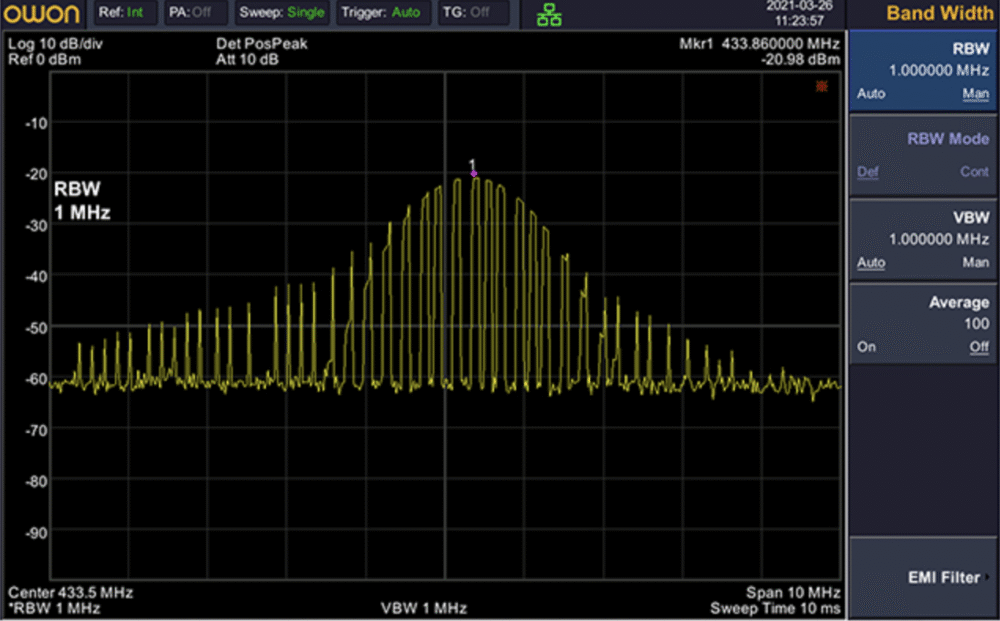

分解能帯域幅（RBW）：最小10 Hz

特長

周波数範囲： 9 kHz〜7.5 GHz
表示平均ノイズレベル（DANL）： -160dBm
位相ノイズ： -80dBc/Hz @1Gz, 10 kHzオフセット
レベル測定確度： <1.5dB
分解能帯域幅（RBW）：最小10 Hz

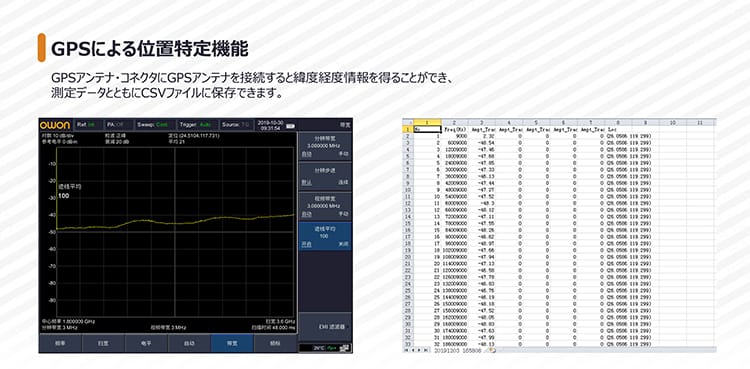

GPS受信機を標準装備

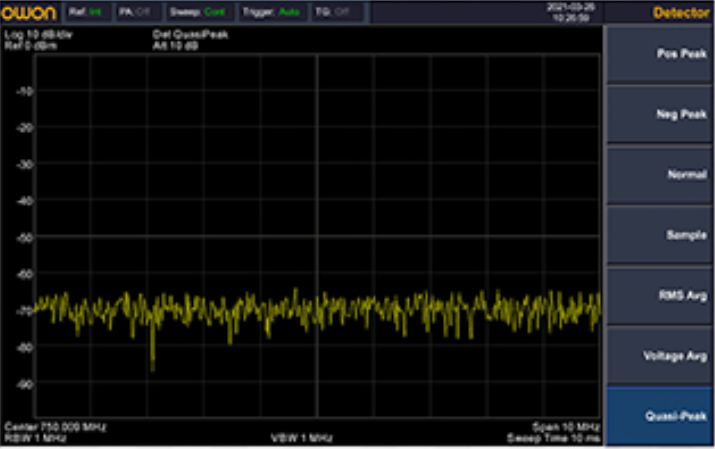

EMIフィルタ、準尖頭値検波器
最高3.6 GHzトラッキング・ジェネレータ（TGモデル）

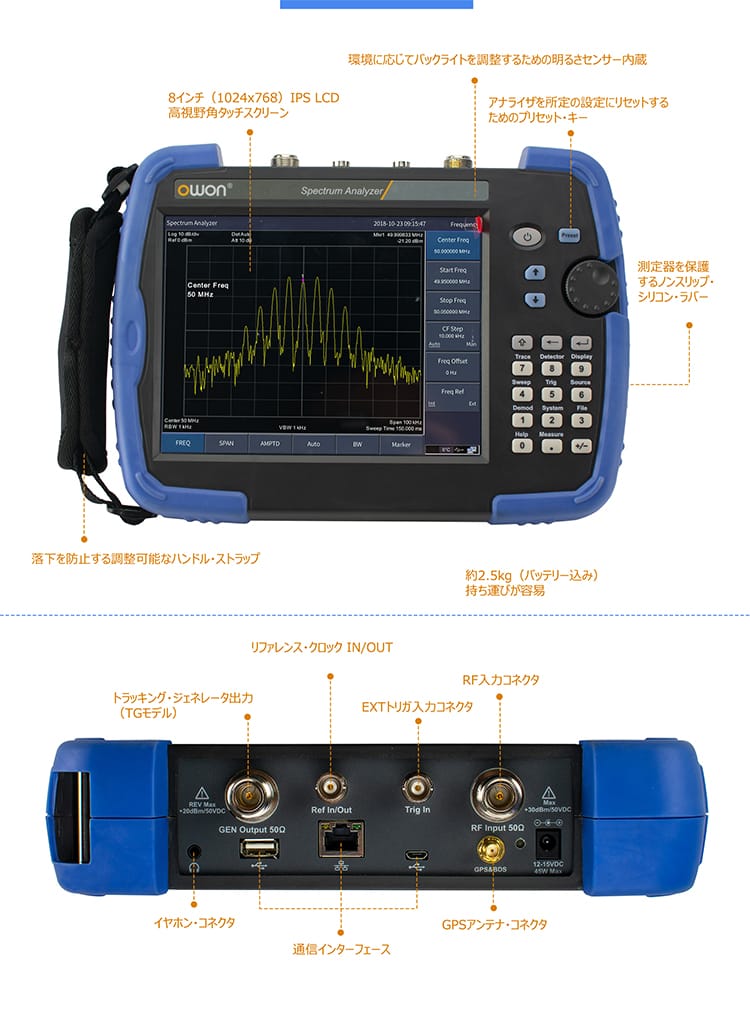

視野角が広い 8インチIPSタッチスクリーン・ディスプレイ

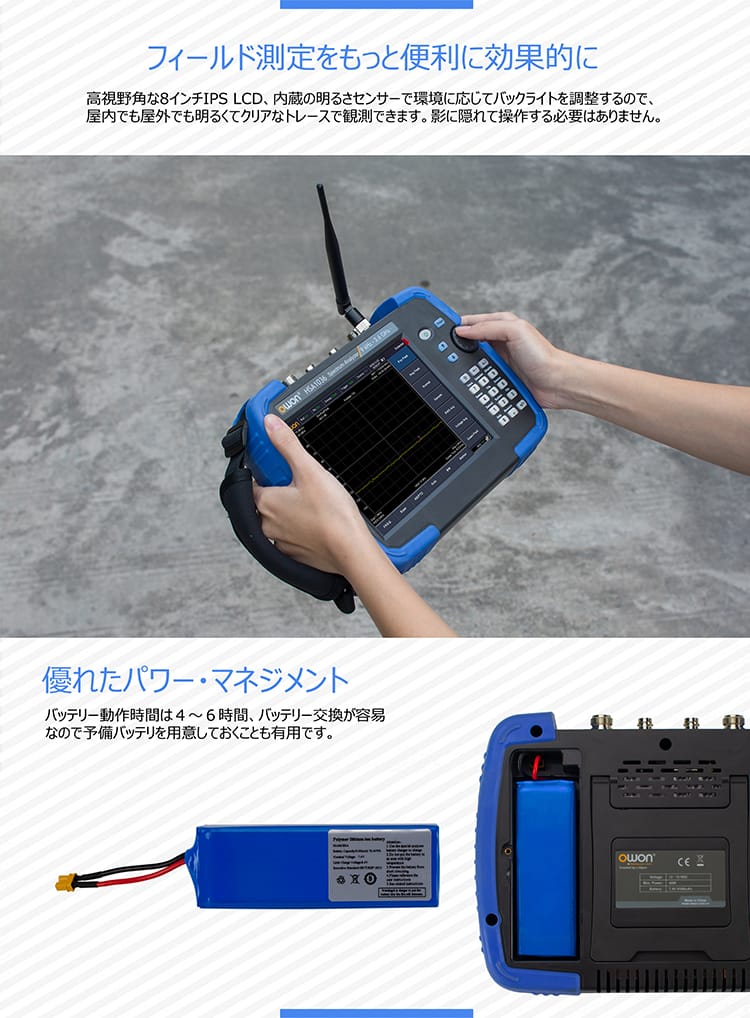

4〜6時間駆動できるリチウムイオン電池

ラインナップ

モデル	周波数レンジ	RBW	位相ノイズ（代表値）	トラッキング・ジェネレータ	税込価格(円)
HSA1016	9 kHz - 1.6 GHz	10 Hz - 3 MHz	<-80dBc/Hz	-	¥233,200
HSA1016-TG	9 kHz - 1.6 GHz	10 Hz - 3 MHz	<-80dBc/Hz	○	¥286,000
HSA1036	9 kHz - 3.6 GHz	10 Hz - 3 MHz	<-80dBc/Hz	-	¥468,600
HSA1036-TG	9 kHz - 3.6 GHz	10 Hz - 3 MHz	<-80dBc/Hz	○	¥518,100
HSA1075	9 kHz - 7.5 GHz	10 Hz - 3 MHz	<-80dBc/Hz	-	¥933,900
HSA1075TG	9 kHz - 7.5 GHz	10 Hz - 3 MHz	<-80dBc/Hz	○	¥1,221,000
オプション機能・税込価格（円）
HSA1000-EMI	EMIテストPCソフトウェア	¥167,200
ORF5060	近接界プローブ(4種、1 MHz~6 GHz)	¥84,700

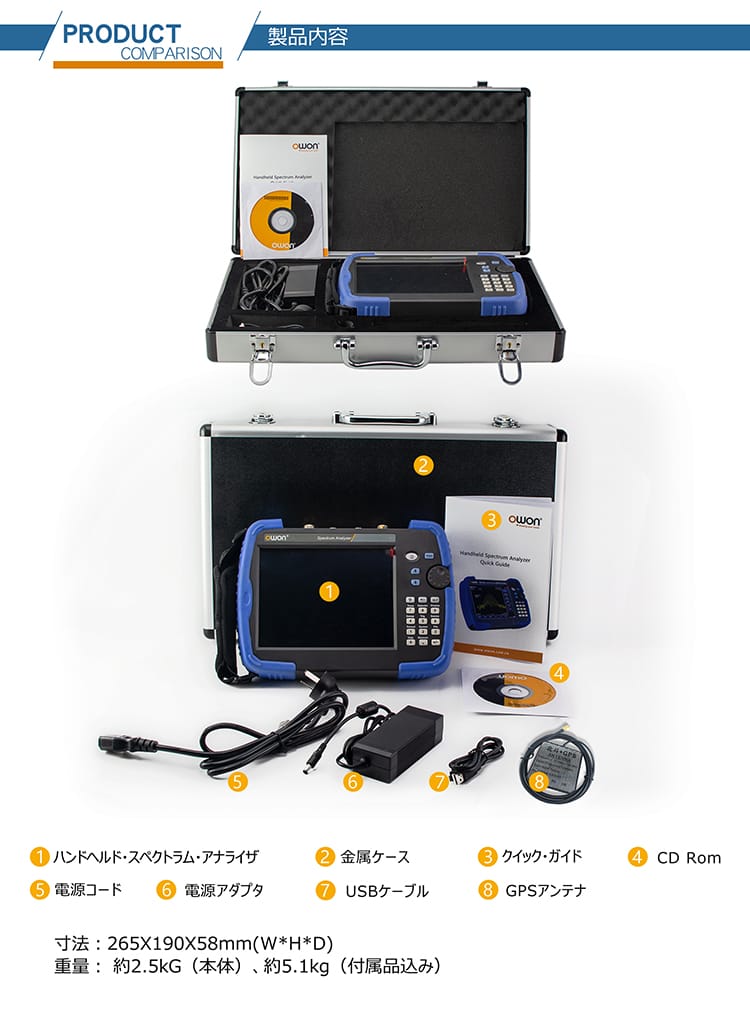

HSA1000-BAG	HSA1000シリーズ専用バッグ	¥19,800

製品詳細

仕様

モデル		HSA1016(TG)	HSA1036(TG)	HSA1075(TG)
周波数範囲		9 kHz - 1.6 GHz	9 kHz - 3.6 GHz	9 kHz - 7.5 GHz
周波数分解能		1 Hz
エージングレート		<1ppm/年
位相ノイズ（fc=1 GHz）		<-80dBc/Hz（10 kHz オフセット）
分解能帯域幅（RBW）（-3dB）		10 Hz～500 kHz（1-10 シーケンス・ステップ）、1 MHz、3 MHz
ビデオ帯域幅（VBW）（-3dB）		10 Hz to 3 MHz
表示平均ノイズレベル（DANL）		(入力アッテネータ=0 dB, サンプル検波器. トレース平均≥20, 20℃～30℃, 入力インピーダンス=50Ω、RBW 1 Hzにノーマライズ
オフプリアンプ	9 kHz to 1 MHz	-95dBm（代表値）、<-88dBm
	1 MHz~500 MHz	-140dBm（代表値）、<-130dBm
	500 MHz~3.6 GHz	-138dBm（代表値）、<-128dBm
	3.6G Hz~6 GHz	-134dBm（代表値）、<-124dBm
	6G Hz~7.5 GHz	-129dBm（代表値）、<-119dBm
プリアンプオン	9 kHz to 1 MHz	-135dBm（代表値）、<-128dBm
	1 MHz~500 MHz	-160dBm（代表値）、<-150dBm
	500 MHz~3.6 GHz	-158dBm（代表値）、<-148dBm
	3.6G Hz~6 GHz	-154dBm（代表値）、<-144dBm
	6G Hz~7.5 GHz	-149dBm（代表値）、<-139dBm
オフプリアンプ		9 kHz to 1 MHz
トレース機能		クリア・ライト、マックス・ホールド、ミン・ホールド、ビュー、ブランク、アベレージ
レベル単位		dBm、dBuW、dBpW、dBmV、dBuV、W、V
トラッキング・ジェネレータ（TGモデル）		100 kHz～1.6 GHz	100 kHz～3.6 GHz	100 kHz～7.5 GHz
出力レベル範囲（TGモデル）		-30dBm～0dBm
出力レベル分解能（TGモデル）		1dB

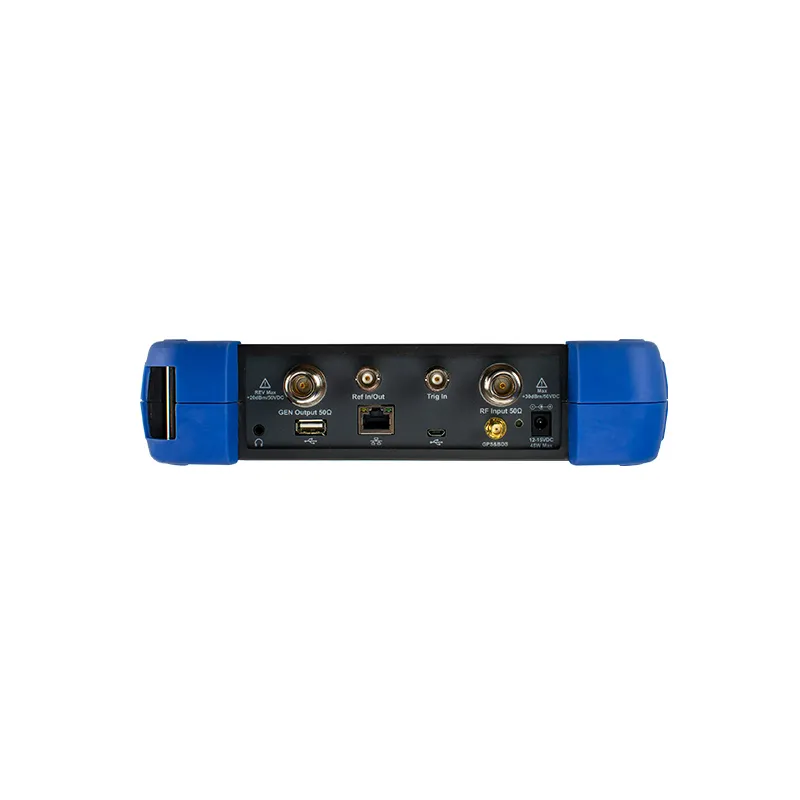

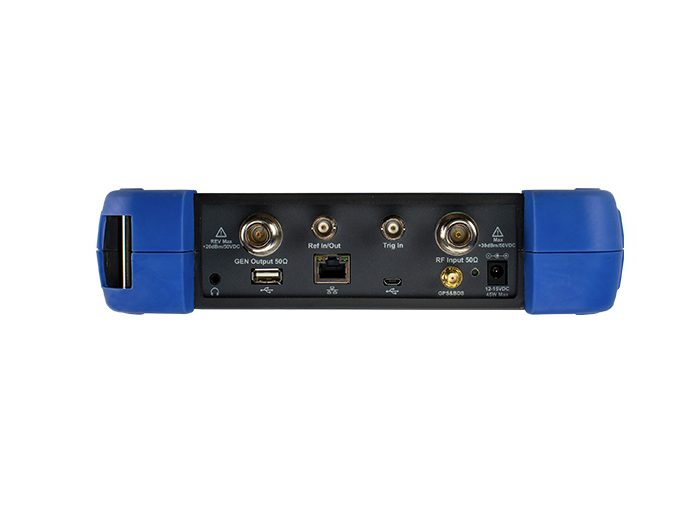

通信インターフェース		USBホスト、USBデバイス、LAN、イヤホン端子
ディスプレイ		8インチタッチLCD
